LU(H6DO)-14

Датчик давления масла

СИСТЕМА СМАЗКИ

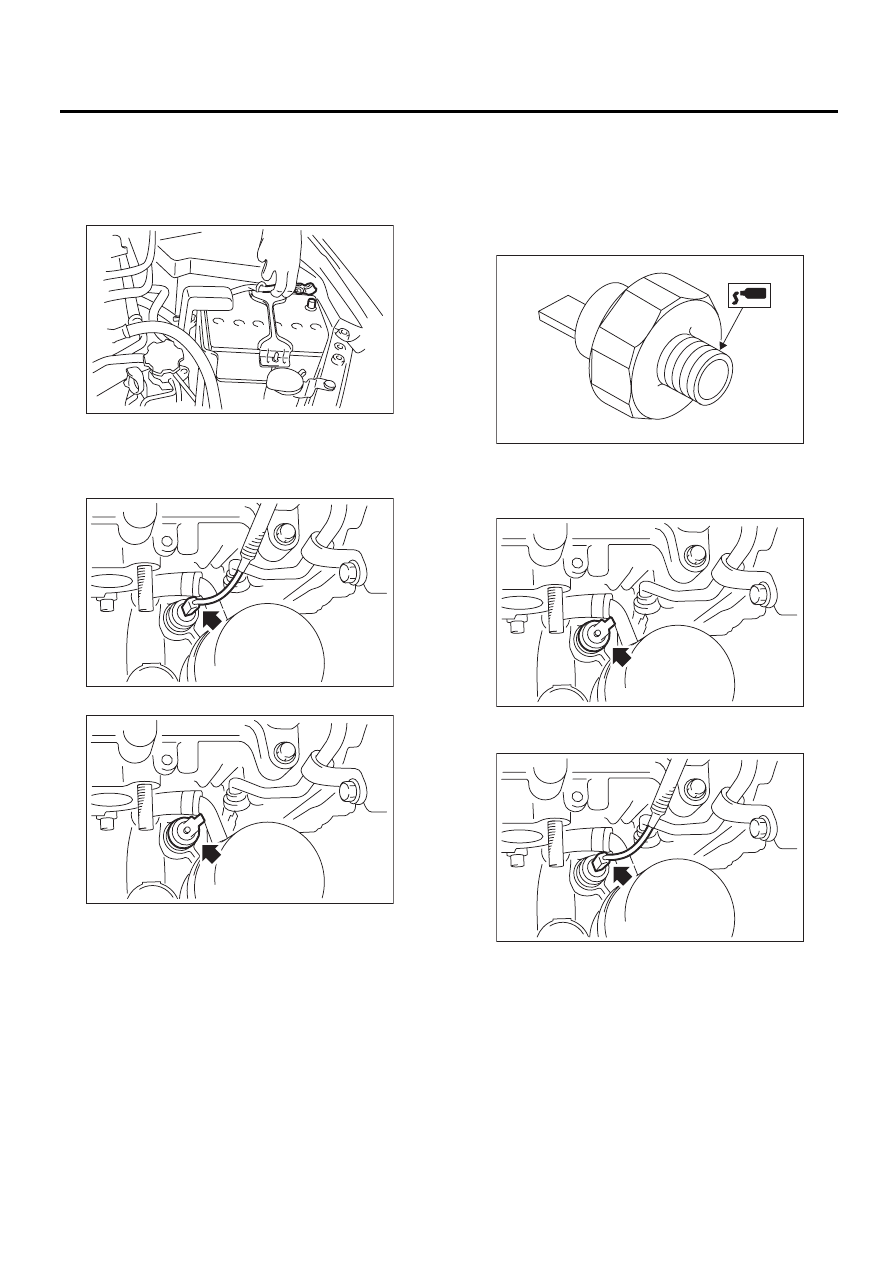

7. Датчик давления масла

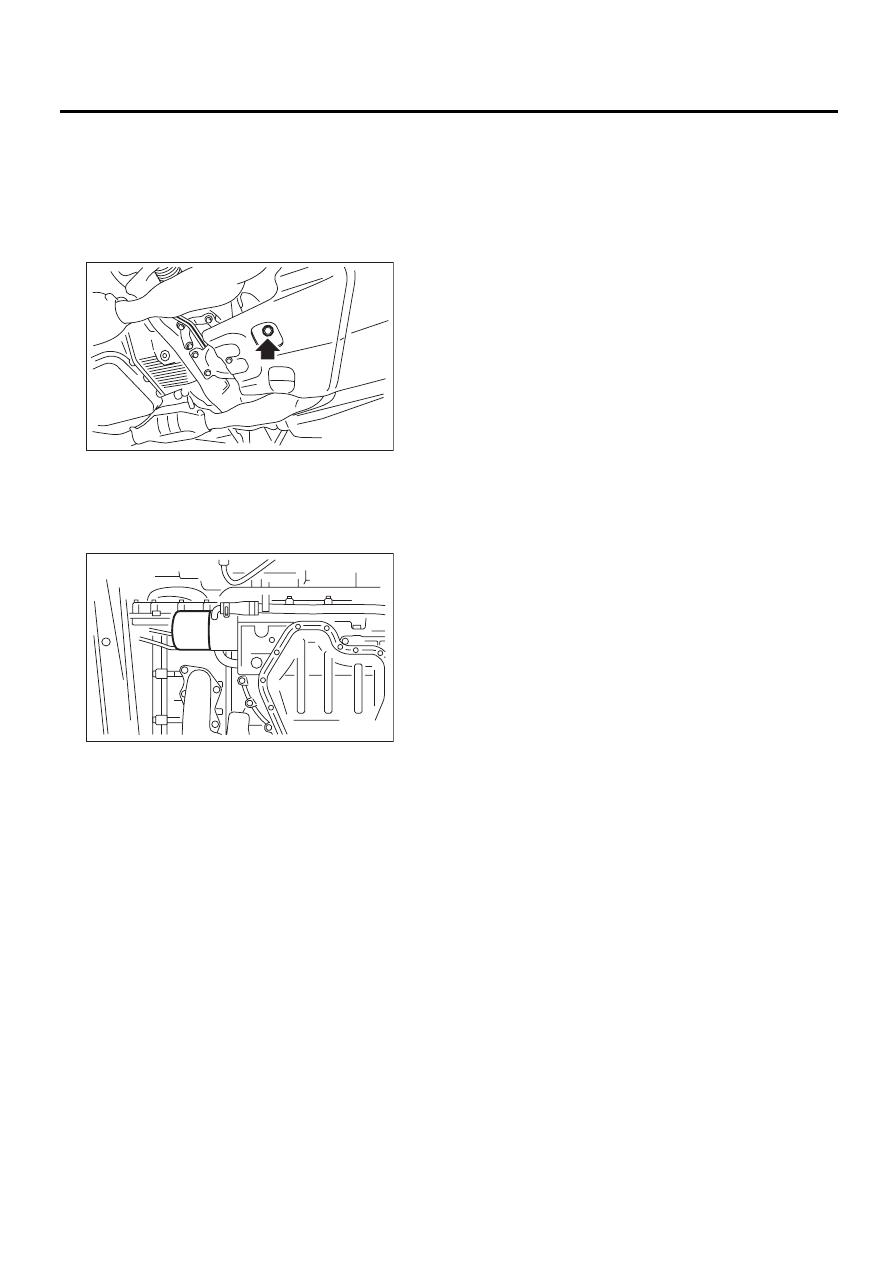

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Поднимите автомобиль на подъемнике.
4) Снимите нижний кожух.
5) Отсоедините клемму от датчика давления
масла

6) Снимите датчик давления масла.

B: УСТАНОВКА

1) Нанесите на резьбу датчика давления масла
прокладочный герметик.

Прокладочный герметик:

THREE BOND 1324 (Деталь № 004403042)
или эквивалентный

2) Установите датчик давления масла.

Момент затяжки:

25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)

3) Подключите клемму датчика давления мас-
ла

4) Установите нижний кожух.

C: ПРОВЕРКА

Убедитесь в отсутствии утечки или просачива-
ния масла из места установки датчика давле-
ния масла.

IN-00203

LU-02126

LU-02127

LU-00129

LU-02127

LU-02126

LU(H6DO)-15

Фильтр моторного масла

СИСТЕМА СМАЗКИ

8. Фильтр моторного масла

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Слейте моторное масло, отвернув сливную
пробку.

4) Снимите нижний кожух.
5) Снимите масляный фильтр при помощи спе-
циального инструмента.
ST

498547000

КЛЮЧ МАСЛЯНОГО ФИЛЬ-
ТРА

B: УСТАНОВКА

ОСТОРОЖНО:
Не перетягивайте фильтр — это может при-
вести к утечке масла.
1) Очистите установочную поверхность масля-
ного фильтра на масляном радиаторе.
2) Возьмите новый масляный фильтр и нанеси-
те на резиновое уплотнение тонкий слой мо-
торного масла.
3) Установите масляный фильтр, поворачивая
его вручную, и принимая меры предосторожнос-
ти, чтобы не повредить резиновое уплотнение.
4) Затяните еще (примерно на 3/4 оборота) пос-
ле того, как резиновое уплотнение коснется
масляного радиатора. При использовании ди-
намометрического ключа, затяните с усилием
14 Нм (1,4 кгс-м, 10,3 фунт-сила-фут).
5) Установите нижний кожух.
6) Опустите автомобиль.
7) Залейте моторное масло. <См. LU(H6DO)-7,
ПРОВЕРКА, Моторное масло.>

C: ПРОВЕРКА

1) После установки масляного фильтра, запус-
тите двигатель и убедитесь, что вокруг резино-
вого уплотнения нет утечек масла.

ПРИМЕЧАНИЕ:
Фильтрующий элемент и корпус фильтра обра-
зуют единый неразборный узел, поэтому, внут-
ренняя очистка не требуется.
2) Проверьте уровень моторного масла. <См.
LU(H6DO)-7, ПРОВЕРКА, Моторное масло.>

LU-02011

LU-02035

LU(H6DO)-16

Радиатор моторного масла

СИСТЕМА СМАЗКИ

9. Радиатор моторного масла

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Снимите нижний кожух.
4) Слейте охлаждающую жидкость двигателя.
<См. CO(H6DO)-12, СЛИВ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Охлажда-
ющая жидкость двигателя.>
5) Слейте моторное масло. <См. LU(H6DO)-7,
ЗАМЕНА, Моторное масло.>
6) Отверните болты, которые крепят водяную
трубку к двигателю.

7) Отсоедините водяной шланг от масляного
радиатора.

8) Снимите масляный фильтр. <См. LU(H6DO)-
15, СНЯТИЕ, Фильтр моторного масла.>
9) Снимите соединитель масляного радиатора
и снимите масляный радиатор.

B: УСТАНОВКА

1) Установите масляный радиатор на верхний
поддон картера с соединителем масляного ра-
диатора.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

T:54 Нм (5,5 кгс-м, 39,8 фунт-сила-фут)

2) Установите масляный фильтр.
<См. LU(H6DO)-15, УСТАНОВКА, Фильтр мо-
торного масла.>
3) Присоедините водяной шланг.

4) Установите водяную трубку на двигатель.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

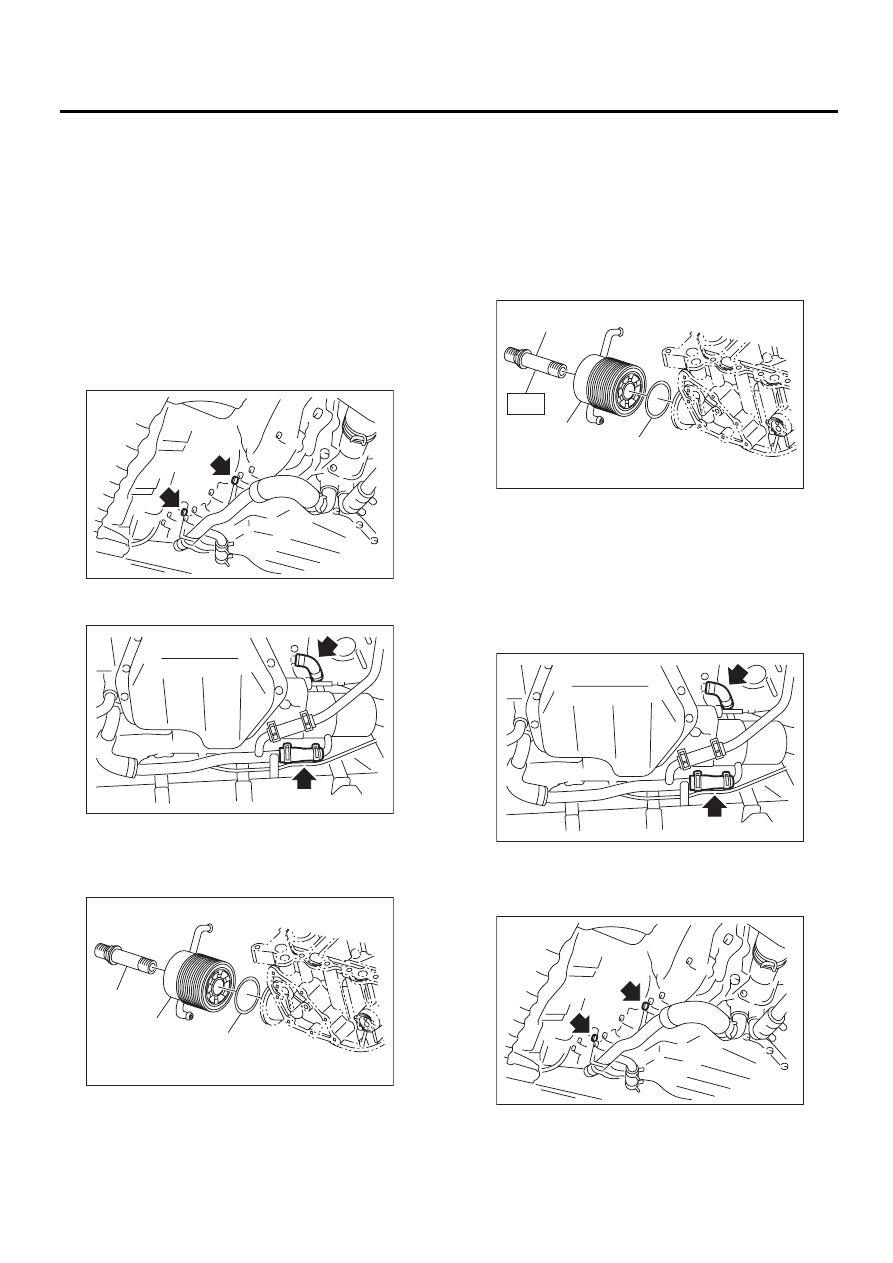

(A) Соединитель масляного радиатора

(B) Масляный радиатор

(C) Прокладка

LU-02036

LU-02037

LU-02130

(A)

(B)

(C)

(A) Соединитель масляного радиатора

(B) Масляный радиатор

(C) Прокладка

LU-02131

(A)

(B)

(C)

T

LU-02037

LU-02036

LU(H6DO)-17

Радиатор моторного масла

СИСТЕМА СМАЗКИ

5) Опустите автомобиль.
6) Залейте моторное масло. <См. LU(H6DO)-7,
ЗАМЕНА, Моторное масло.>
7) Залейте охлаждающую жидкость двигате-
ля. <См. CO(H6DO)-12, ЗАЛИВКА ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Ох-
лаждающая жидкость двигателя.>
8) Проверьте уровень моторного масла. <См.
LU(H6DO)-7, ПРОВЕРКА, Моторное масло.>

C: ПРОВЕРКА

1) Проверьте каналы охлаждающей жидкости
на предмет засора при помощи сжатого возду-
ха.
2) Проверьте на предмет повреждений устано-
вочные поверхности верхнего поддона карте-
ра и уплотнительного кольца.
