CO(H6DO)-24

Вспомогательный вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

9. Вспомогательный

вентилятор радиатора
и электродвигатель
вентилятора

A: СНЯТИЕ

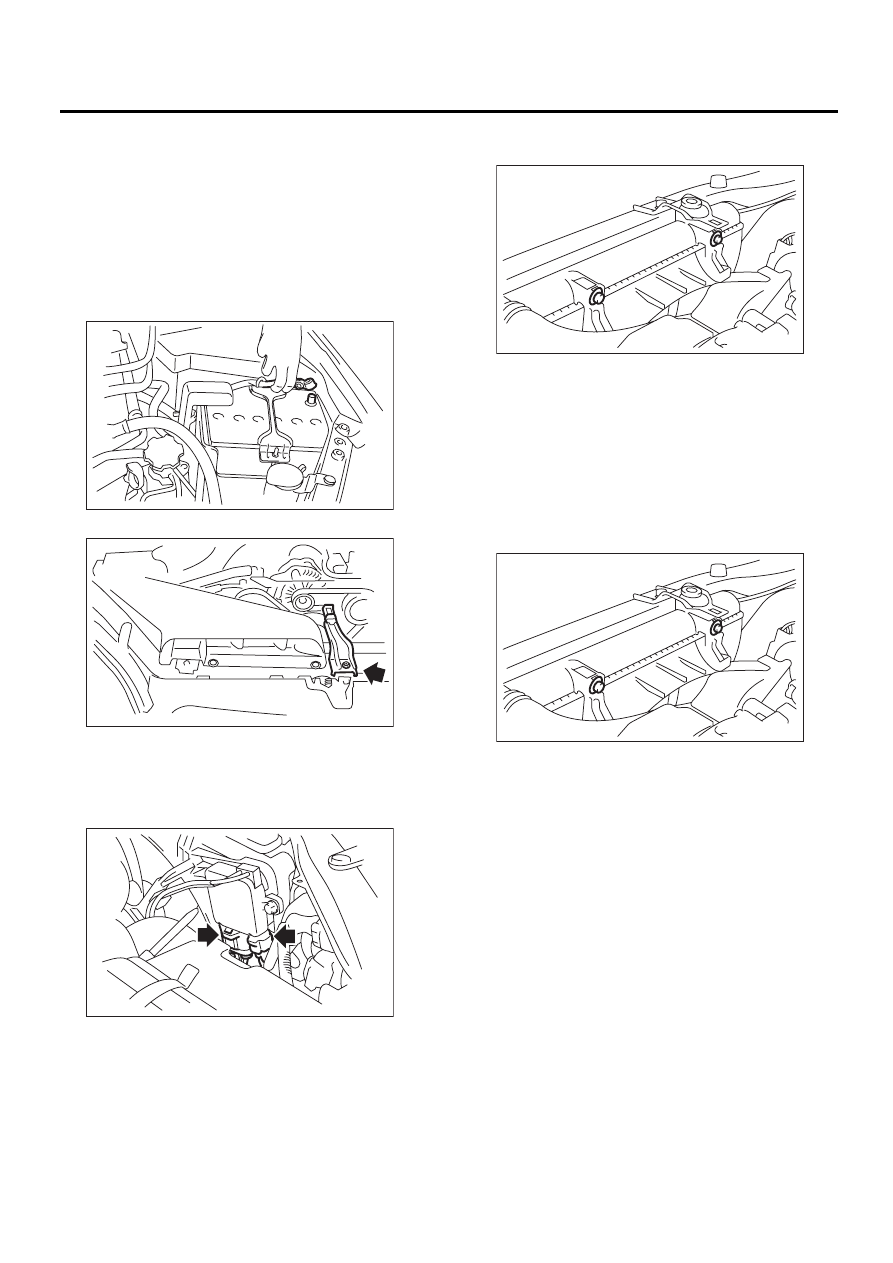

1) Установите автомобиль на подъемник.
2) Снимите крышку коллектора.
3) Отсоедините провод массы от аккумулятора.

4) Снимите держатель стойки капота.

5) Снимите воздухозаборный короб.
<См. IN(H6DO)-8, СНЯТИЕ, Воздухозаборный
короб.>
6) Отсоедините разъем от блока управления
вентилятором радиатора.

7) Отверните болты, которые крепят кожух
вспомогательного вентилятора на радиаторе.

8) Поднимите автомобиль на подъемнике.
9) Снимите нижний кожух.
10) Снимите кожух вспомогательного вентиля-
тора радиатора через низ автомобиля.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

IN-00203

CO-02017

CO-02029

CO-00129

CO-00129

CO(H6DO)-25

Вспомогательный вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

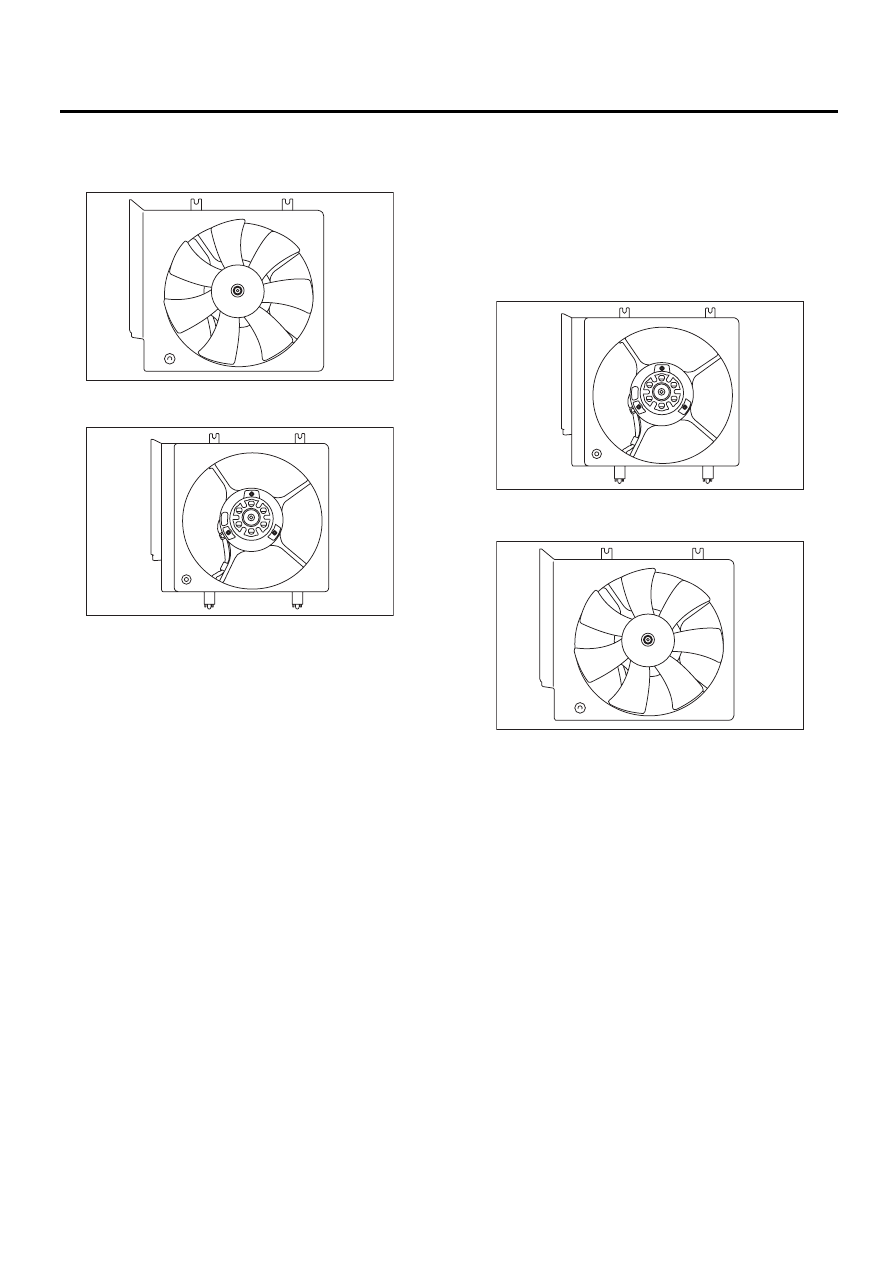

C: РАЗБОРКА

1) Отверните гайку, которая крепит вентиля-
тор к электродвигателю вентилятора.

2) Снимите фиксатор, который крепит элект-
родвигатель вентилятора к кожуху.

3) Отверните болты, которые крепят блок уп-
равления вентилятором радиатора к кожуху.

D: СБОРКА

Сборка производится в порядке, обратном по-
рядку разборки.

Момент затяжки блока управления венти-
лятором радиатора:

5,4 Нм (0,55 кгс-м, 4,0 фунт-сила-фут)

Момент затяжки:

3,8 Нм (0,39 кгс-м, 2,8 фунт-сила-фут)

Момент затяжки:

6,2 Нм (0,63 кгс-м, 4,6 фунт-сила-фут)

CO-00136

CO-00133

CO-00133

CO-00136

CO(H6DO)-26

Вспомогательный вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

E: ПРОВЕРКА

1) Отсоедините разъем от блока управления
вентилятором радиатора.

ПРИМЕЧАНИЕ:
Не снимайте разъем жгута проводки электро-
двигателя основного вентилятора.

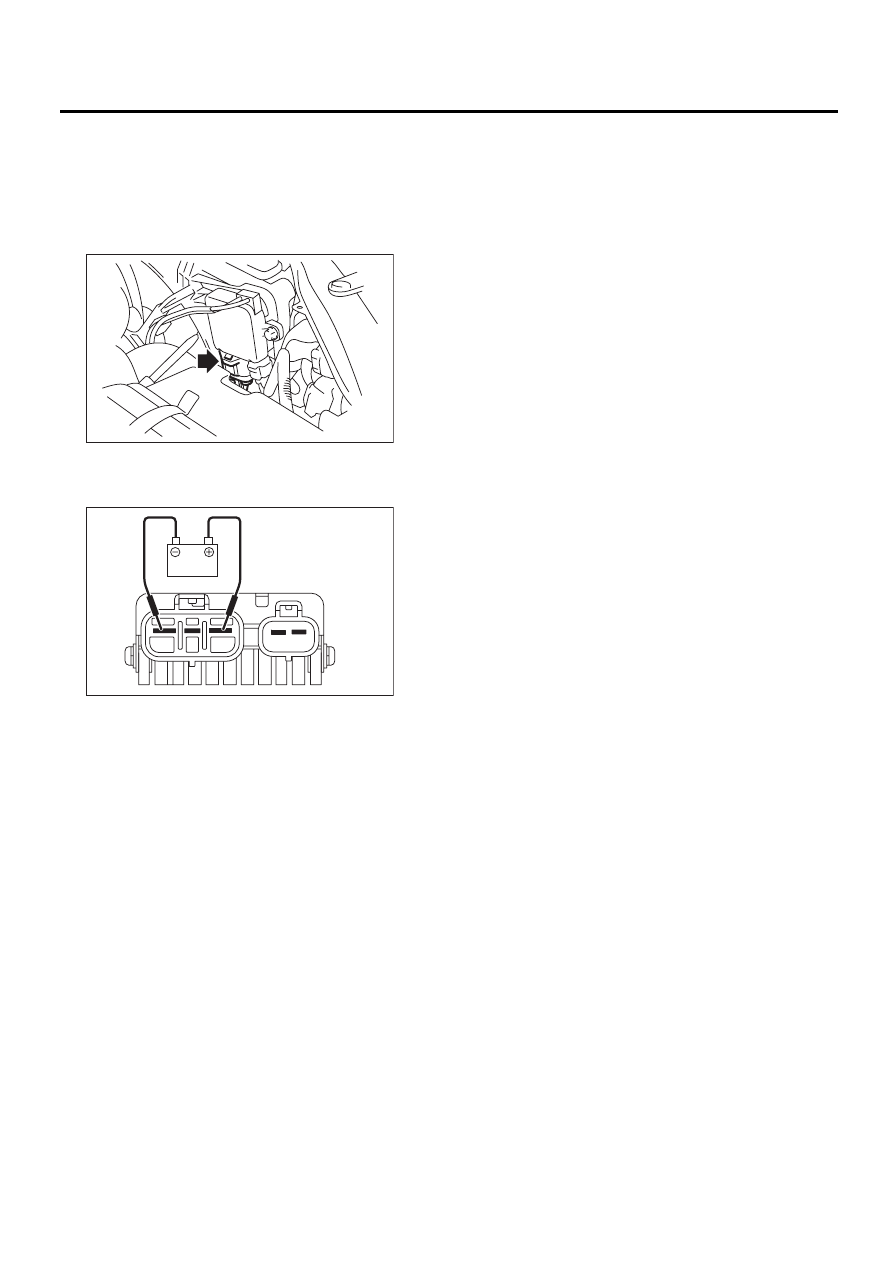

2) Подключите аккумулятор к блоку управле-
ния вентилятором радиатора, как показано на
рисунке.

3) Проверьте работоспособность электродви-
гателя вентилятора. Если он не работает, про-
верьте электродвигатель вентилятора.

CO-02018

CO-02037

CO(H6DO)-27

Расширительный бачок

СИСТЕМА ОХЛАЖДЕНИЯ

10.Расширительный бачок

A: СНЯТИЕ

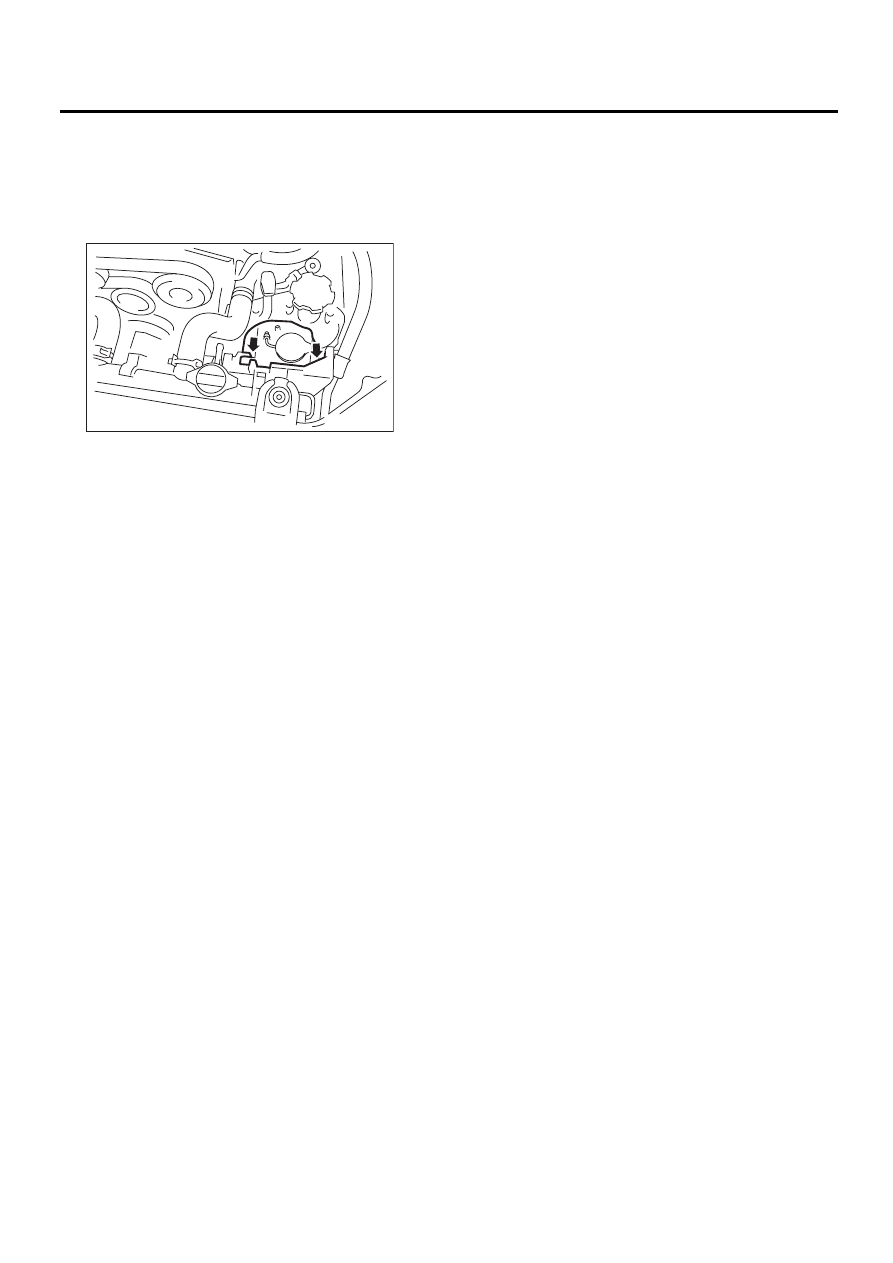

1) Отсоедините переливной шланг.
2) Отверните болты, которые крепят расшири-
тельный бачок.

3) Снимите расширительный бачок.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь, что уровень охлаждающей жидкос-
ти двигателя находится между отметками
“FULL” и “LOW”.

CO-02230
