Subaru Legacy (2008 год). Руководство - часть 452

ME(H6DO)-8

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

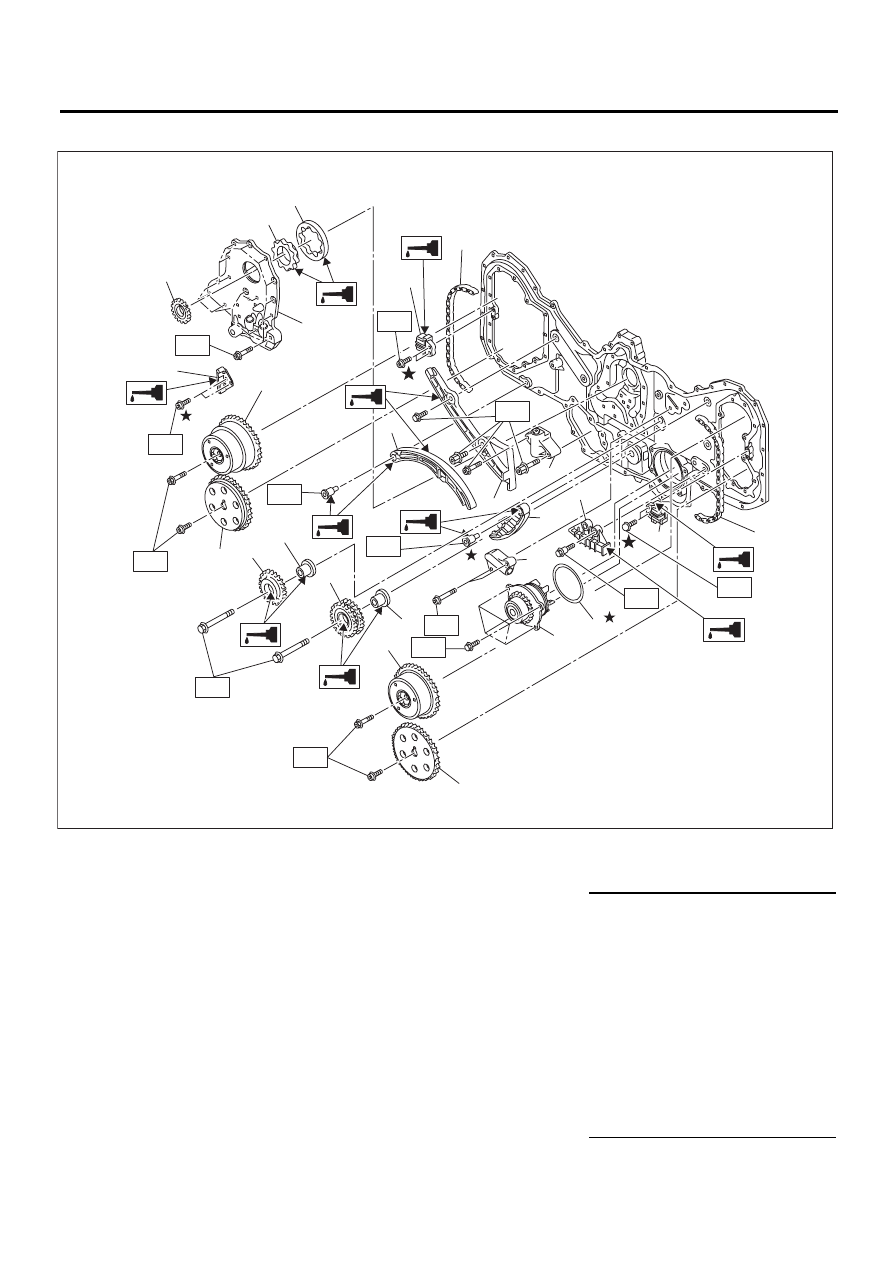

3. ЦЕПЬ ГРМ

(1) Звездочка коленчатого вала

(13) Рычаг натяжителя цепи (левый)

(24) Натяжная звездочка (верхняя)

(2) Корпус масляного предохранитель-

ного клапана

(14) Натяжитель цепи (левый)



(3) Внутренний ротор

(15) Водяной насос

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(4) Внешний ротор

(16) Уплотнительное кольцо

T1: 6,4 (0,65, 4,7)

(5) Направляющая цепи (центральная) (17) Направляющая цепи (левая)

T2: 7,8 (0,8, 5,8)

(6) Звездочка распределительного ва-

ла (правая)

(18) Направляющая цепи (левая: меж-

ду распределительными валами)

T3: <См. ME(H6DO)-51, Звездочка

распределительного вала.>

(7) Звездочка выпускного распредели-

тельного вала (правая)

(19) Цепь ГРМ (левая)

(8) Направляющая цепи (правая: меж-

ду распределительными валами)

(20) Звездочка впускного распредели-

тельного вала (левая)

T4: 16 (1,6, 11,8)

(9) Цепь ГРМ (правая)

(21) Звездочка выпускного распреде-

лительного вала (левая)

T5: 69 (7,0, 50,9)

(10) Направляющая цепи (правая)

(22) Натяжная звездочка (нижняя)

T6: <См. LU(H6DO)-8, Масляный

насос.>

(11) Рычаг натяжителя цепи (правый)

(23) Обойма натяжной звездочки

(12) Натяжитель цепи (правый)

ME-02380

T6

(2)

(8)

(9)

(10)

(11)

(12)

(13)

(14)

(15)

(16)

(17)

(18)

(19)

(5)

T3

T3

T5

T2

T1

T1

T1

T4

T4

T4

T4

T4

(7)

(21)

(20)

(22)

(23)

(23)

(24)

(6)

(1)

(3)

(4)

ME(H6DO)-9

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

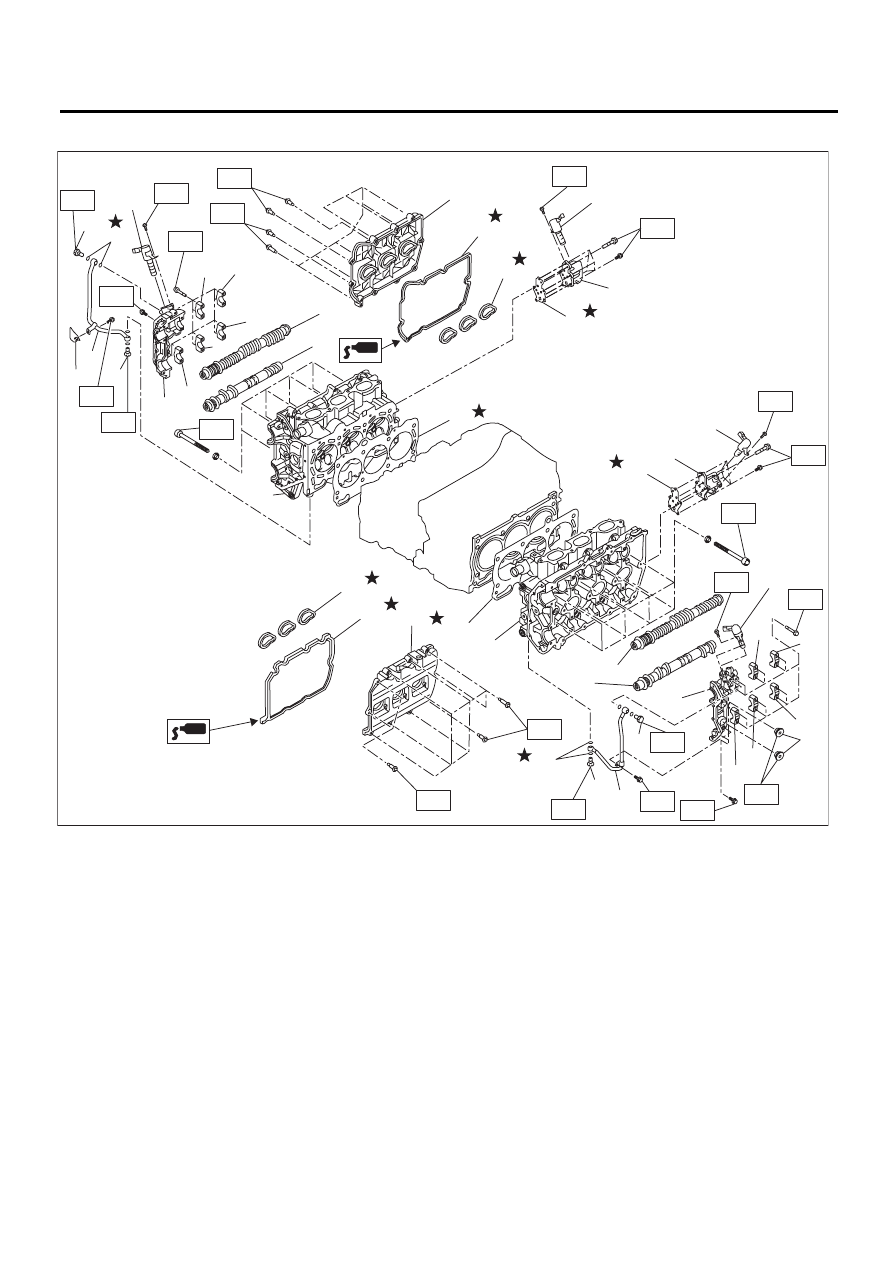

4. ГОЛОВКА БЛОКА ЦИЛИНДРОВ И РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

ME-03326

(1)

(9)

(10)

(22)

(23)

(24)

(26)

(27)

(28)

(25)

(32)

(37)

(8)

(18)

(16)

(13)

(12)

(6)

(36)

(5)

(14)

(15)

(19)

(20)

(21)

(7)

(11)

(31)

(34)

(36)

(35)

(30)

(29)

(33)

T5

T1

T6

T4

T2

T2

T1

T6

T4

T4

T7

T2

T2

T5

T8

T4

T8

T8

T8

(17)

(37)

(17)

(2)

(3)

T4

T3

(4)

T3

T4

(38)

(38)

(38)

(38)

ME(H6DO)-10

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

(1) Клапанная крышка (правая)

(19) Электромагнитный клапан пере-

ключения потоков масла (левый)

(36) Штуцер-болт с фильтром

(с выступом)

(2) Электромагнитный клапан пере-

ключения потоков масла (правый)

(20) Держатель электромагнитного кла-

пана переключения потоков масла
(левый)

(3) Держатель электромагнитного кла-

пана переключения потоков масла
(правый)

(37) Штуцер-болт без фильтра

(без выступа)

(21) Электромагнитный клапан пере-

ключения потоков масла

(4) Электромагнитный клапан пере-

ключения потоков масла

(22) Прокладка головки блока цилинд-

ров (левая)

(38) Прокладка клапанной крышки

(5) Передняя крышка цепи

(23) Головка блока цилиндров (левая)

(6) Масляная трубка (правая)

(24) Впускной распределительный вал

(левый)

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(7) Электромагнитный клапан управле-

ния потоком масла (правый)

(25) Выпускной распределительный

вал (левый)

T1: <См. ME(H6DO)-59, Головка

блока цилиндров.>

(8) Крышка впускного распределитель-

ного вала (центральная правая)

(26) Электромагнитный клапан управле-

ния потоком масла (левый)

(9) Крышка впускного распределитель-

ного вала (задняя правая)

(27) Крышка впускного распредели-

тельного вала (задняя левая)

T2: <См. ME(H6DO)-55, Распреде-

лительный вал.>

(10) Крышка выпускного распредели-

тельного вала (задняя правая)

(28) Крышка впускного распредели-

тельного вала (центральная левая)

(11) Крышка выпускного распредели-

тельного вала (центральная правая)

(29) Крышка выпускного распредели-

тельного вала (задняя левая)

T3: <См. ME(H6DO)-83, Электро-

магнитный клапан переключе-
ния потоков масла.>

(12) Крышка выпускного распредели-

тельного вала (передняя правая)

(30) Крышка выпускного распредели-

тельного вала (центральная левая)

(13) Передняя крышка распределитель-

ного вала (правая)

(31) Крышка выпускного распредели-

тельного вала (передняя левая)

T4: 6,4 (0,65, 4,7)

(14) Впускной распределительный вал

(правый)

(32) Передняя крышка распредели-

тельного вала (левая)

T5: 9,75 (1,0, 7,2)

(15) Выпускной распределительный вал

(правый)

(33) Пробка

T6: 16 (1,6, 11,8)

(16) Головка блока цилиндров (правая)

(34) Масляная трубка (левая)

T7: 60 (6,1, 44,3)

(17) Прокладка

(35) Клапанная крышка (левая)

T8: 29 (3,0, 21,4)

(18) Прокладка головки блока цилинд-

ров (правая)

ME(H6DO)-11

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

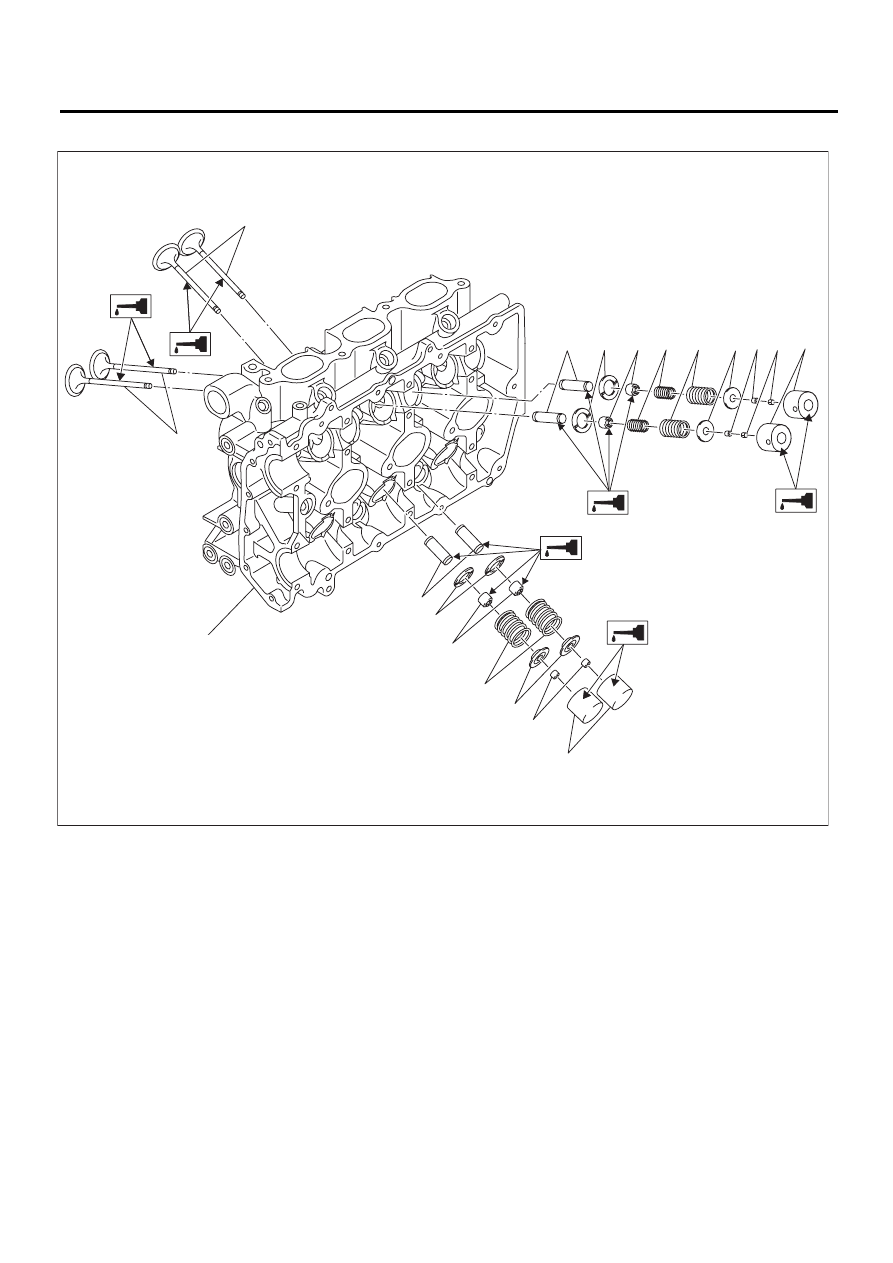

5. УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ И КЛАПАНОВ

(1)

Выпускной клапан

(7)

Клапанная пружина (Внешняя)

(12) Направляющая втулка выпуск-

ного клапана

(2)

Впускной клапан

(8)

Фиксатор

(13) Маслосъемный колпачок штока

выпускного клапана

(3)

Направляющая втулка впускного
клапана

(9)

Замок фиксатора

(14) Клапанная пружина

(4)

Седло клапанной пружины

(10)

Регулировочная шайба

(15) Толкатель клапана (Выпускного)

(5)

Маслосъемный колпачок штока
впускного клапана

(11)

Толкатель клапана (Впускного)

(16) Головка блока цилиндров

(6)

Клапанная пружина (Внутренняя)







ME-03102

(16)

(3)

(12)

(13)

(4)

(14)

(8)

(9)

(15)

(4)

(5)

(6)

(7)

(8) (9)

(11)

(10)

(1)

(2)
