IN(H6DO)-6

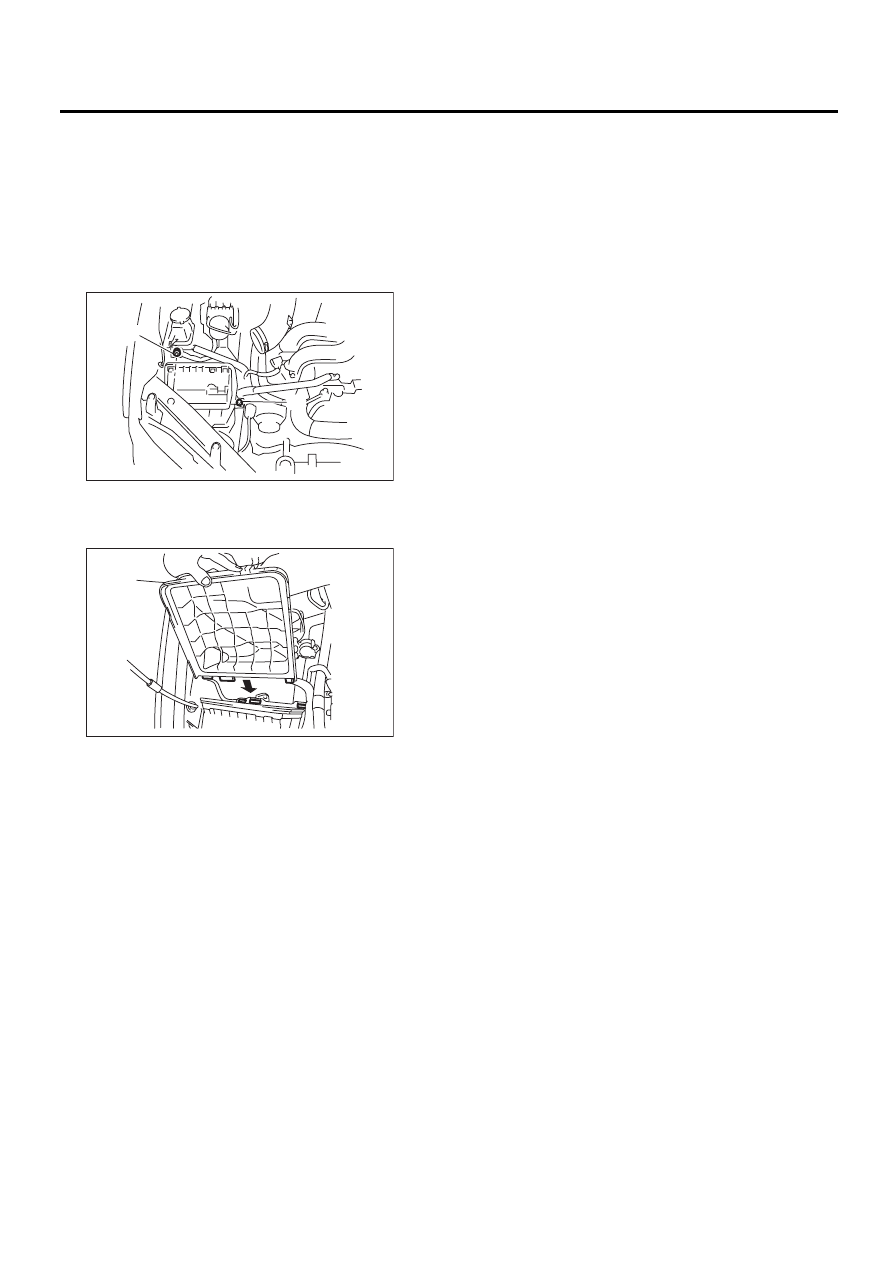

Корпус воздушного фильтра

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Болт (A):
6,0 Нм (0,6 кгс-м, 4,4 фунт-сила-фут)
Гайка (B):
7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Вставьте нижний язычок корпуса и застегните
зажим.

C: ПРОВЕРКА

Проверьте на предмет наличия трещин и ос-
лабленных соединений.

(B)

(A)

IN-02213

IN-00207

IN(H6DO)-7

Воздухозаборная камера

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

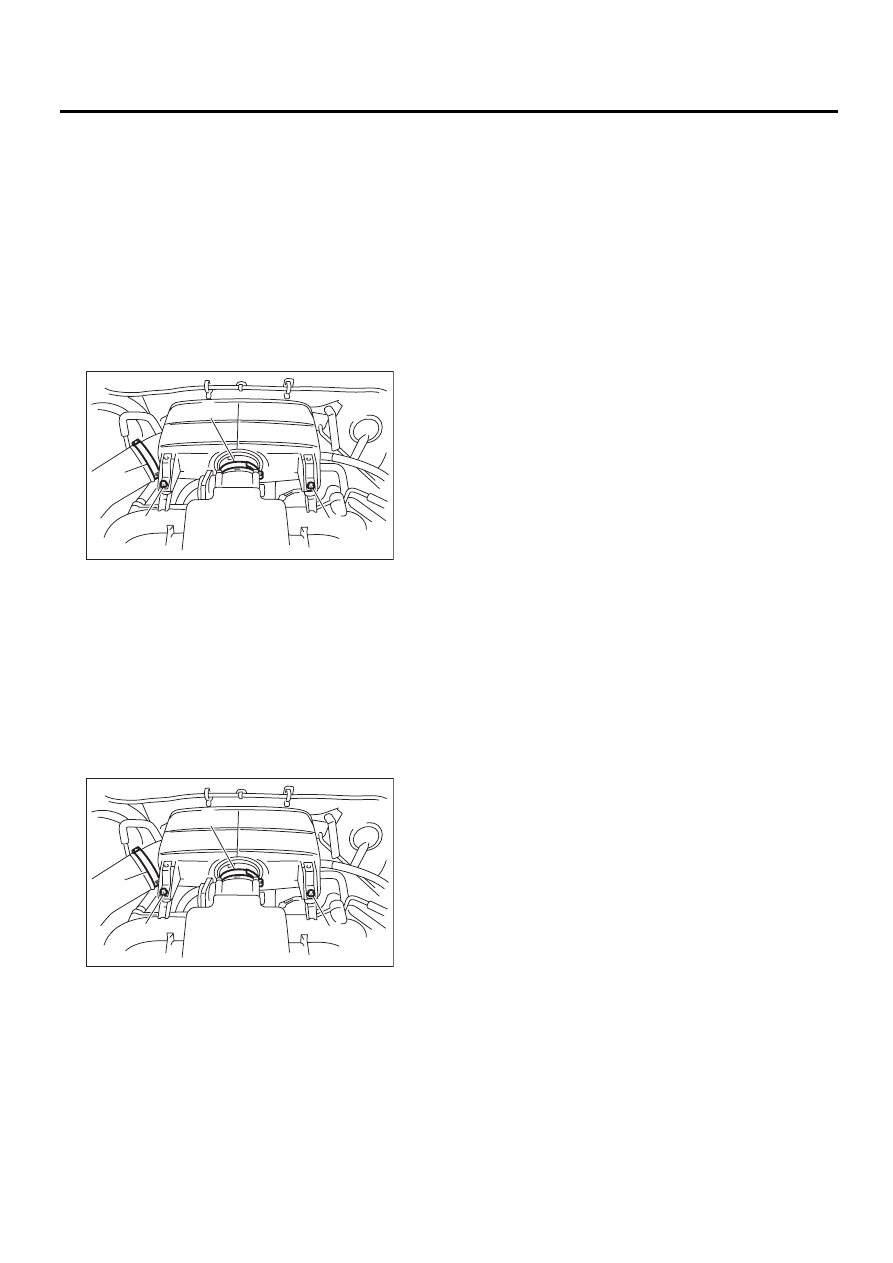

4. Воздухозаборная камера

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Ослабьте хомут (A), который соединяет воз-
духозаборную камеру с корпусом дроссельной
заслонки.
3) Ослабьте хомут (В), который соединяет
впускной соединительный патрубок с воздухо-
заборной камерой с корпусом дроссельной за-
слонки.
4) Отверните болты (C), которые крепят возду-
хозаборную камеру к стойкам.

5) Отсоедините шланги отвода картерных га-
зов и снимите воздухозаборную камеру.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Хомут (А), (В)

3,0 Нм (0,3 кгс-м, 2,2 фунт-сила-фут)

Болт (C)

6,5 Нм (0,66 кгс-м, 4,8 фунт-сила-фут)

C: ПРОВЕРКА

1) Проверьте на предмет наличия трещин и ос-
лабленных соединений.
2) Проверьте на предмет отсутствия посторон-
них предметов в воздухозаборной камере.

IN-02012

(A)

(C)

(C)

(B)

IN-02012

(A)

(C)

(C)

(B)

IN(H6DO)-8

Воздухозаборный короб

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

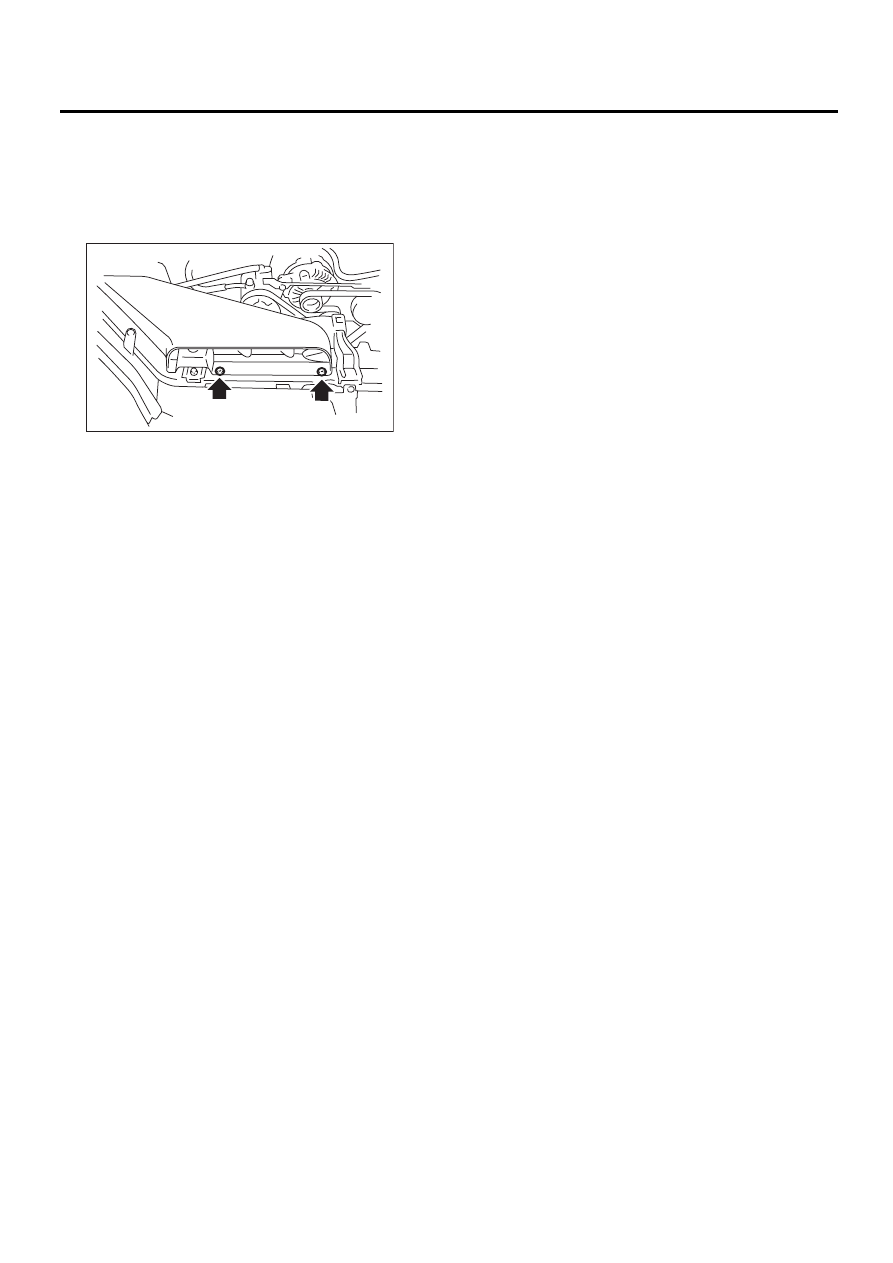

5. Воздухозаборный короб

A: СНЯТИЕ

1) Снимите фиксаторы, которые крепят возду-
хозаборный короб на передней части кузова.
2) Снимите воздухозаборный короб.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Проверьте на предмет наличия трещин и ос-
лабленных соединений.
2) Проверьте на предмет отсутствия посторон-
них предметов в воздухозаборном коробе.

IN-02013

IN(H6DO)-9

Резонаторная камера

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

6. Резонаторная камера

A: СНЯТИЕ

Резонаторная камера и корпус воздушного
фильтра объединены в единый блок, поэтому,
обратитесь к разделу “Корпус воздушного
фильтра”, в котором приведена процедура
снятия. <См. IN(H6DO)-5, СНЯТИЕ, Корпус воз-
душного фильтра.>

B: УСТАНОВКА

Резонаторная камера и корпус воздушного
фильтра объединены в единый блок, поэтому,
обратитесь к разделу “Корпус воздушного
фильтра”, в котором приведена процедура ус-
тановки. <См. IN(H6DO)-6, УСТАНОВКА, Кор-
пус воздушного фильтра.>

C: ПРОВЕРКА

Проверьте на предмет наличия трещин и ос-
лабленных соединений.
