EC(H6DO)-4

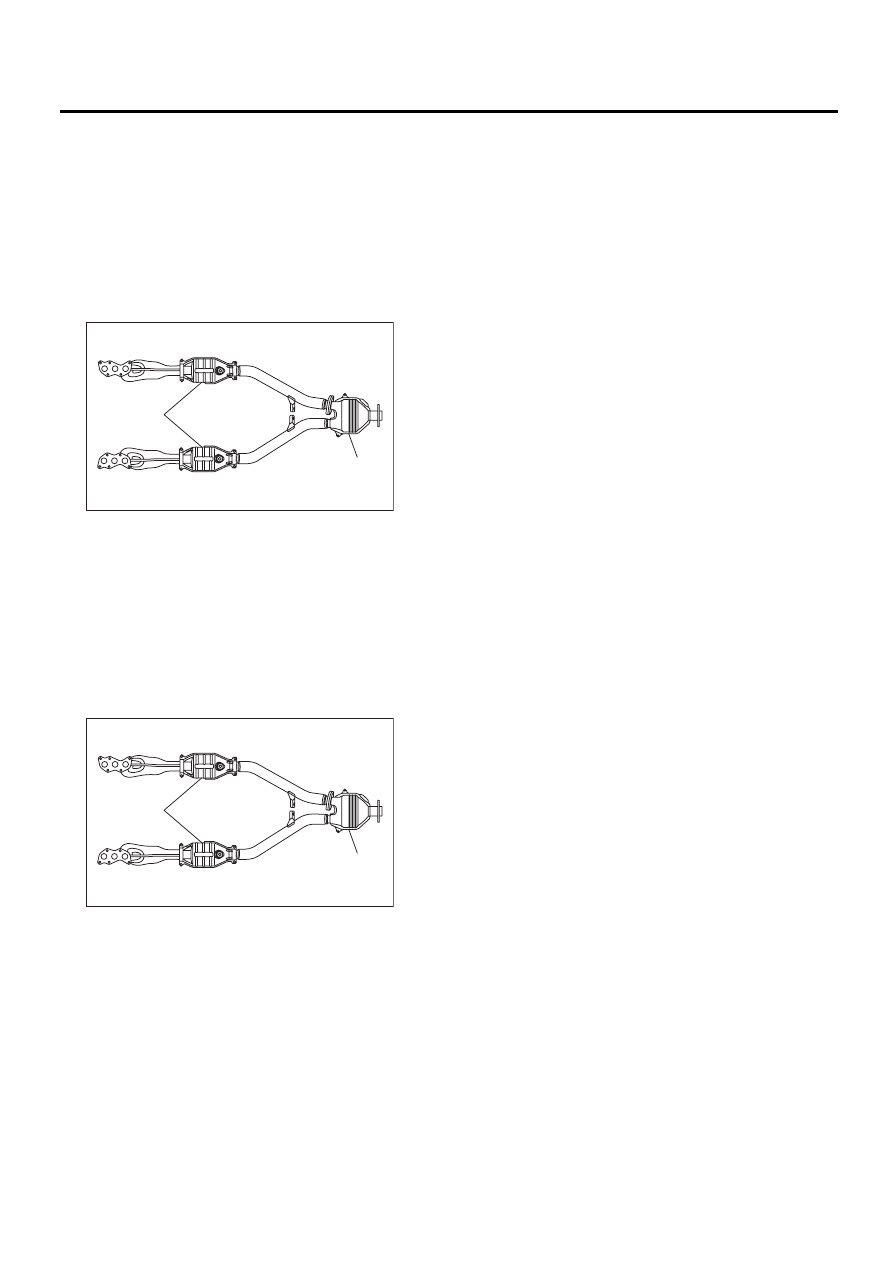

Задний каталитический нейтрализатор

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

3. Задний каталитический

нейтрализатор

A: СНЯТИЕ

Передний и задний каталитический нейтрали-
заторы интегрированы в переднюю выхлопную
трубу. Обратитесь к разделу “Передняя вы-
хлопная труба” в котором приведена процеду-
ра снятия. <См. EX(H6DO)-4, СНЯТИЕ, Пере-
дняя выхлопная труба.>

B: УСТАНОВКА

Передний и задний каталитический нейтрали-
заторы интегрированы в переднюю выхлопную
трубу. Обратитесь к разделу “Передняя вы-
хлопная труба” в котором приведена процеду-
ра установки. <См. EX(H6DO)-5, УСТАНОВКА,
Передняя выхлопная труба.>

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Проверьте на предмет отверстий или нали-
чия ржавчины.

(A) Передний каталитический нейтрализатор

(B) Задний каталитический нейтрализатор

(A) Передний каталитический нейтрализатор

(B) Задний каталитический нейтрализатор

EC-02018

(A)

(B)

EC-02018

(A)

(B)

EC(H6DO)-5

Клапан рециркуляции выхлопных газов

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

4. Клапан рециркуляции

выхлопных газов

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Обратитесь к разделу “Клапан рециркуляции
выхлопных газов”, в котором приведены проце-
дуры снятия и установки. <См. FU(H6DO)-26,
Клапан рециркуляции выхлопных газов.>

EC(H6DO)-6

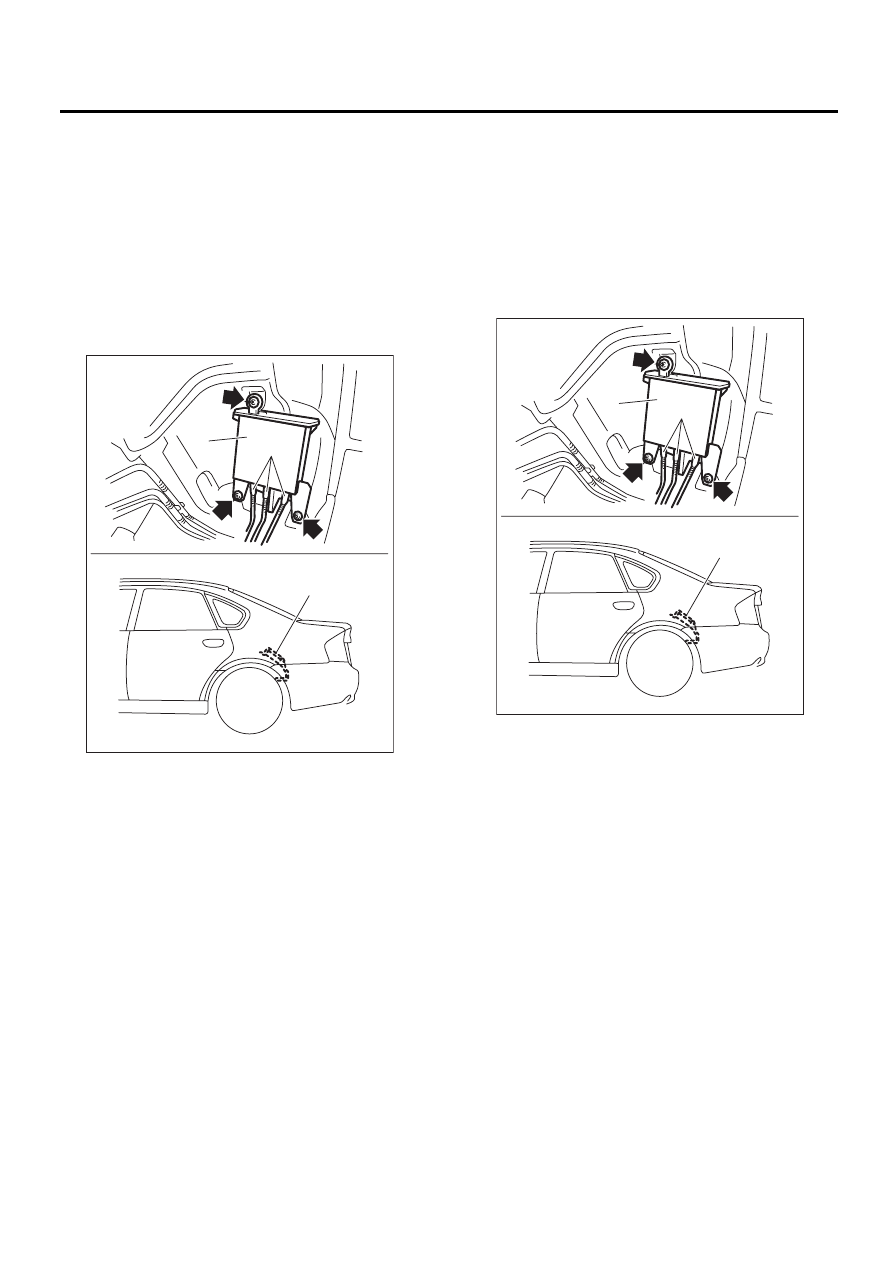

Адсорбер

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

5. Адсорбер

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Снимите левое заднее колесо.
4) Снимите левый задний брызговик.
5) Снимите щиток. (Для моделей, оснащенных
щитком)
6) Отсоедините быстроразъемный соедини-
тель (A).
7) Снимите адсорбер (B) с кузова.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Проверьте, нет ли повреждений и грязи на быс-
троразъемном соединителе. При необходимос-
ти, очистите сопряженную поверхность трубки.

Момент затяжки:

8,3 Нм (0,85 кгс-м, 6,1 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния адсорбера и шлангов адсорбера.

EC-02027

(B)

(B)

(A)

EC-02027

(B)

(B)

(A)

EC(H6DO)-7

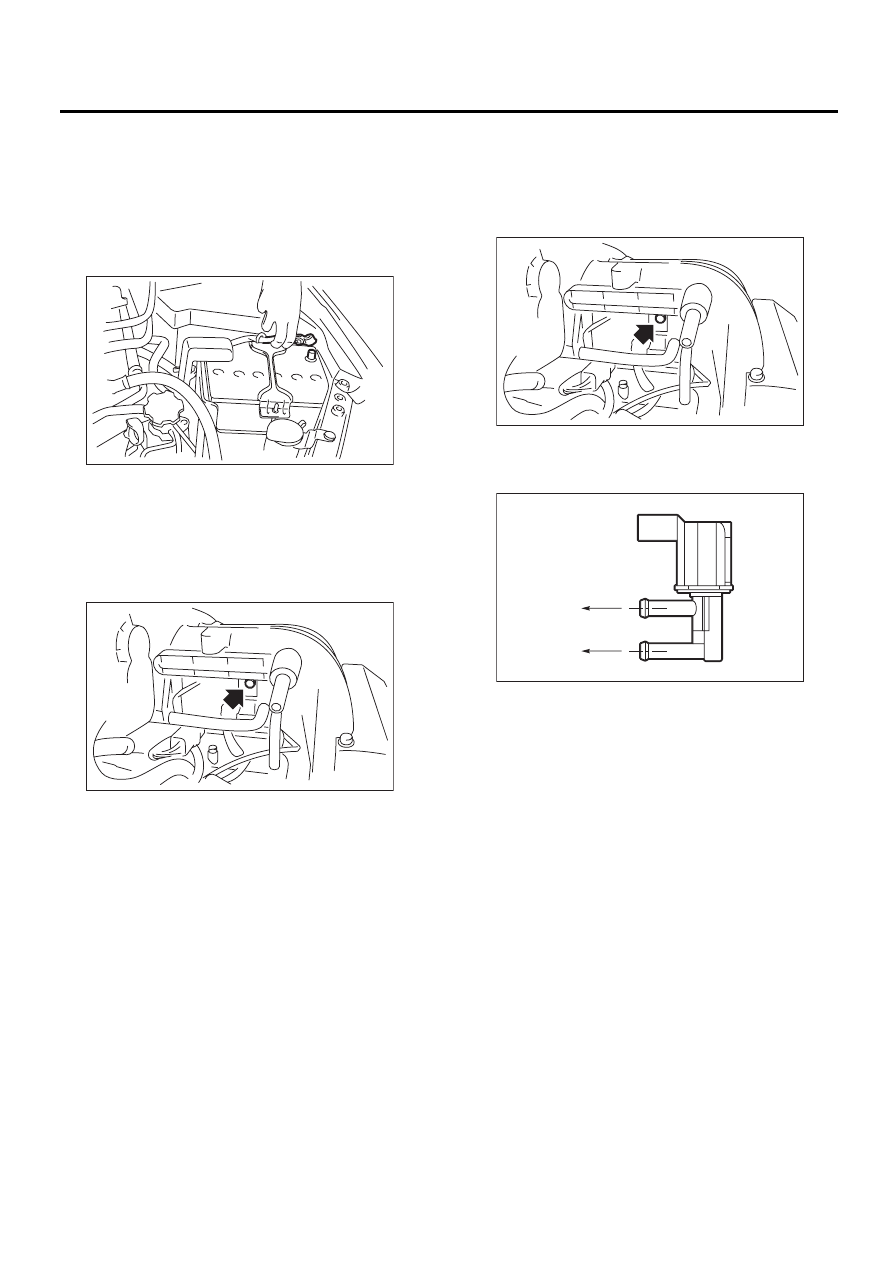

Электромагнитный клапан управления продувкой адсорбера

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

6. Электромагнитный клапан

управления продувкой
адсорбера

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.

3) Снимите воздухозаборную камеру.
<См. IN(H6DO)-7, СНЯТИЕ, Воздухозаборная
камера.>
4) Отсоедините разъем и шланги от электро-
магнитного клапана управления продувкой ад-
сорбера, затем снимите электромагнитный
клапан управления продувкой адсорбера.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Присоедините шланг отвода паров топлива,
как показано на рисунке.

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния шлангов.

IN-00203

EC-02019

(A) К топливной трубке (магистраль отвода паров топ-

лива)

(B) К впускному коллектору

EC-02019

EC-02020

(B)

(A)
