EN(H4DOTC)(diag)-200

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте КДН исполь-
зуя “Список кодов диа-
гностики неисправнос-
ти (КДН)”. <См.
EN(H4DOTC)(diag)-81,
Список кодов диагнос-
тики неисправностей
(КДН).>

Переходите к шагу
2.

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ВЫКЛЮЧАТЕЛЕМ ЗАЖИГАНИЯ.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъем от электродвига-
теля стартера.
3) Переведите выключатель зажигания в
положение START.
4) Измерьте напряжение между ECM и
массой кузова.

Разъем и клемма

(B136) № 32 (+) — Масса кузова (–):

ПРИМЕЧАНИЕ:
Для модели MT измерения проводите при
выжатой педали сцепления.

Напряжение составляет
10 В или более?

Устраните плохой кон-
такт в разъеме ECM.

ПРИМЕЧАНИЕ:
Проверьте и ис-
правьте, если необ-
ходимо, следующее.
• Разрыв цепи в
проводке между
ECM и разъемом вы-
ключателя зажига-
ния
• Перегорел предох-
ранитель (№ 21)

EN(H4DOTC)(diag)-201

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BS:КДН P1560 НЕИСПРАВНОСТЬ В ЦЕПИ РЕЗЕРВНОГО ПИТАНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

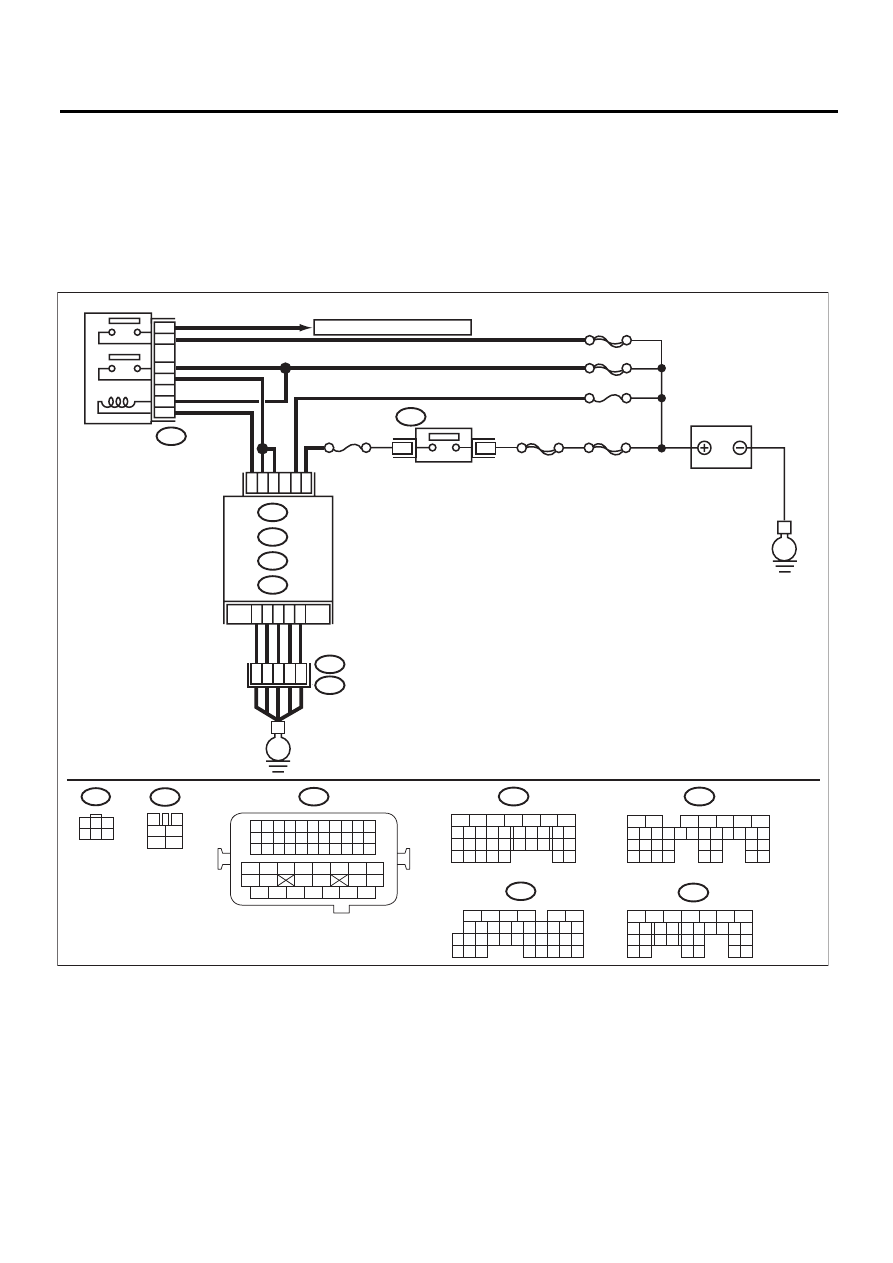

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06255

10 11 12 13 14 15

17 18 19 20
28

21 22 23

33 34 35

B136

SBF-6

ГЛАВНЫЙ SBF

SBF-7

B72

C23

B19

No.12

B47

B21

B134

B135

C: B136

D: B137

B47

No.13

B134

22 23

11 12 13 14 15

26 27

16 17

18 19 20 21

33 34

30 31

B135

22 23

11 12 13 14 15

26 27

16 17 18 19

20 21

29 30 31

32 33

34 35

B137

22 23

11 12 13 14 15

24 25

16 17

18 19 20 21

28 29

30 31

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

B72

4 5 6

SBF-5

ГЛАВНОЕ РЕЛЕ

К ДАТЧИКУ КИСЛОРОДА

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ECM

EN(H4DOTC)(diag)-202

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА ВХОДНОГО СИГНАЛА ECM.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Измерьте напряжение между ECM и массой
кузова.

Разъем и клемма

(B135) № 5 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к шагу 2.

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ГЛАВНОГО БЛОКА ПРЕДОХРА-
НИТЕЛЕЙ.
1) Отсоедините разъемы от ECM.
2) Измерьте сопротивление между ECM и мас-
сой кузова.

Разъем и клемма

(B135) № 5 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Переходите к ша-
гу 3.

Устраните короткое
замыкание на массу в
проводке между ECM
и клеммой аккумуля-
тора.

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ № 13

Перегорел ли предохрани-
тель?

Замените пре-
дохранитель.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
аккумулятором
• Плохой контакт в
разъеме ECM
• Плохой контакт в
клемме аккумулятора
