EN(H4DOTC)(diag)-120
Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
ДВИГАТЕЛЬ (ДИАГНОСТИКА)
Шаг
Проверка
Да
Нет
1

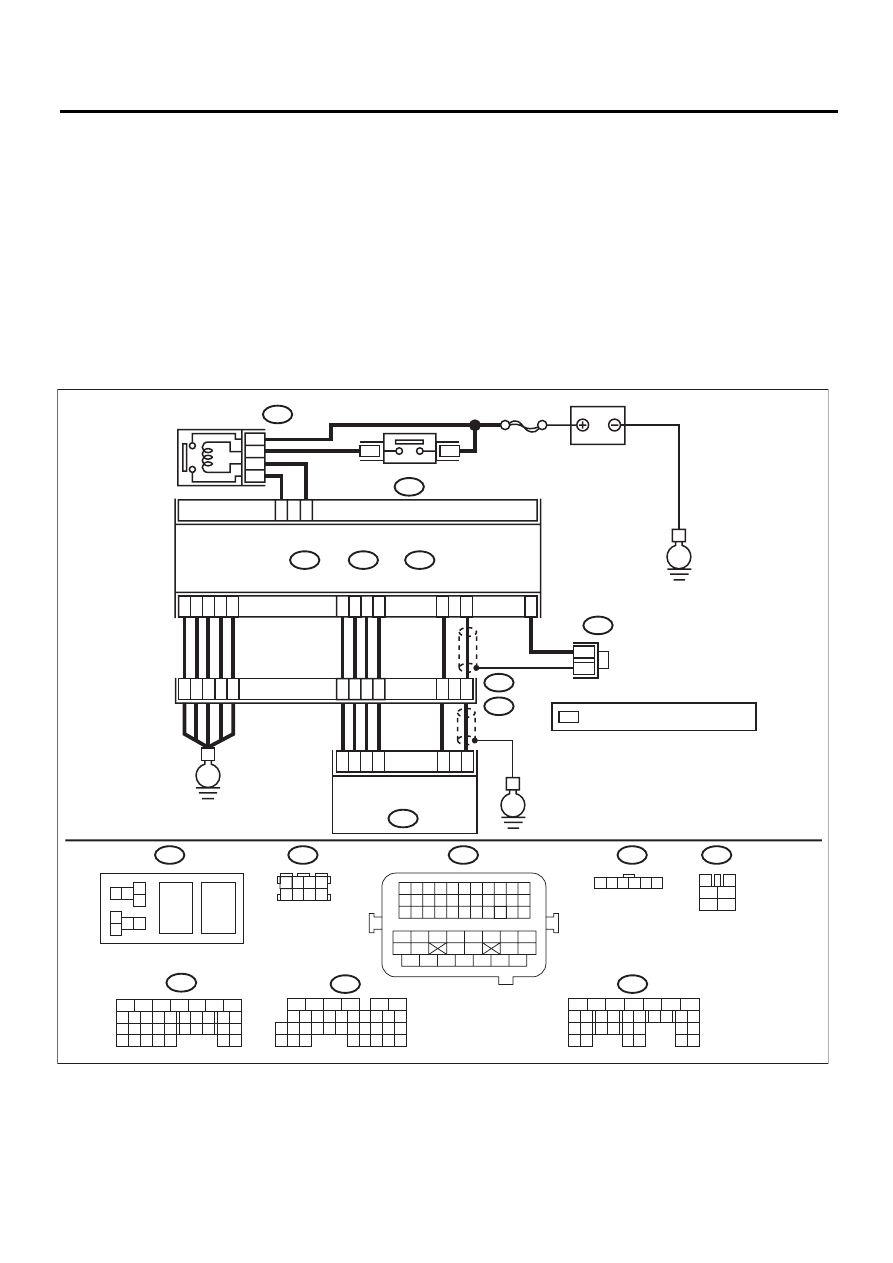

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И БЛО-
КОМ ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ ЗА-
СЛОНКИ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM и блока
электронной дроссельной заслонки.
3) Измерьте сопротивление между ECM и
массой кузова.
Разъем и клемма
(B134) № 19 — Масса кузова:
(B134) № 18 — Масса кузова:
(B134) № 18 — (B136) № 6:
Сопротивление составляет
1 МОм или более?
Переходите к ша-
гу 2.
Устраните короткое
замыкание на массу в
проводке между ECM
и разъемом блока
электронной дрос-
сельной заслонки.
2
ПРОВЕРКА КОРОТКОГО ЗАМЫКАНИЯ
ВНУТРИ ECM.
1) Подключите разъем к ECM.
2) Измерьте сопротивление между разъемом
блока электронной дроссельной заслонки и
массой двигателя.
Разъем и клемма
(E57) № 6 — Масса двигателя:
Сопротивление составляет
1 МОм или более?
Замените блок
электронной
дроссельной за-
слонки. <См.
FU(H4DOTC)-12,
Корпус дроссель-
ной заслонки.>
Устраните короткое
замыкание на массу в
проводке между ECM
и разъемом блока
электронной дрос-
сельной заслонки.
Замените ECM при
наличии неисправ-
ности. <См.
FU(H4DOTC)-44,
Блок управления
двигателем (ECM).>
