EN(H4DOTC)(diag)-96

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПИТАНИЯ ПЕРЕДНЕГО ДАТ-
ЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъем от переднего дат-
чика кислорода.
3) Переведите выключатель зажигания в
положение ON.
4) Измерьте напряжение между разъемом
переднего датчика кислорода и массой
двигателя.

Разъем и клемма

(E79) № 4 (+) — Масса двигателя (–):

Напряжение составляет 10 В
или более?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в цепи питания.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между главным
реле и разъемом перед-
него датчика кислоро-
да
• Плохой контакт в
разъеме переднего дат-
чика кислорода
• Плохой контакт в
разъеме главного реле

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ПЕРЕДНЕГО ДАТЧИКА КИС-
ЛОРОДА.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление в проводке
между ECM и разъемом переднего датчика
кислорода.

Разъем и клемма

(B136) № 3 — (E79) № 2:
(B136) № 2 — (E79) № 2:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 3.

Устраните разрыв цепи
в проводке между ECM
и передним датчиком
кислорода.

3

ПРОВЕРКА ЦЕПИ МАССЫ ECM.
Измерьте сопротивление в проводке меж-
ду ECM и массой кузова.

Разъем и клемма

(B134) № 5 — Масса кузова:
(B137) № 1 — Масса кузова:
(B137) № 2 — Масса кузова:
(B137) № 3 — Масса кузова:
(B137) № 7 — Масса кузова:

Сопротивление составляет
менее 5 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
массой двигателя
• Плохой контакт в
разъеме ECM
• Плохой контакт в со-
единительном разъеме

4

ПРОВЕРКА ПЕРЕДНЕГО ДАТЧИКА КИС-
ЛОРОДА.
Измерьте сопротивление между клеммами
переднего датчика кислорода.

Клеммы

№ 4 — № 2:

Сопротивление в диапазоне
2 — 3 Ом?

Устраните пло-
хой контакт в
разъеме ECM.

Замените передний
датчик кислорода. <См.
FU(H4DOTC)-39, Пере-
дний датчик кислорода
(качества топливовоз-
душной смеси).>

EN(H4DOTC)(diag)-97

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

G: КДН P0032 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

НАГРЕВАТЕЛЕМ ДАТЧИКА КИСЛОРОДА (БАНК 1 ДАТЧИК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>.

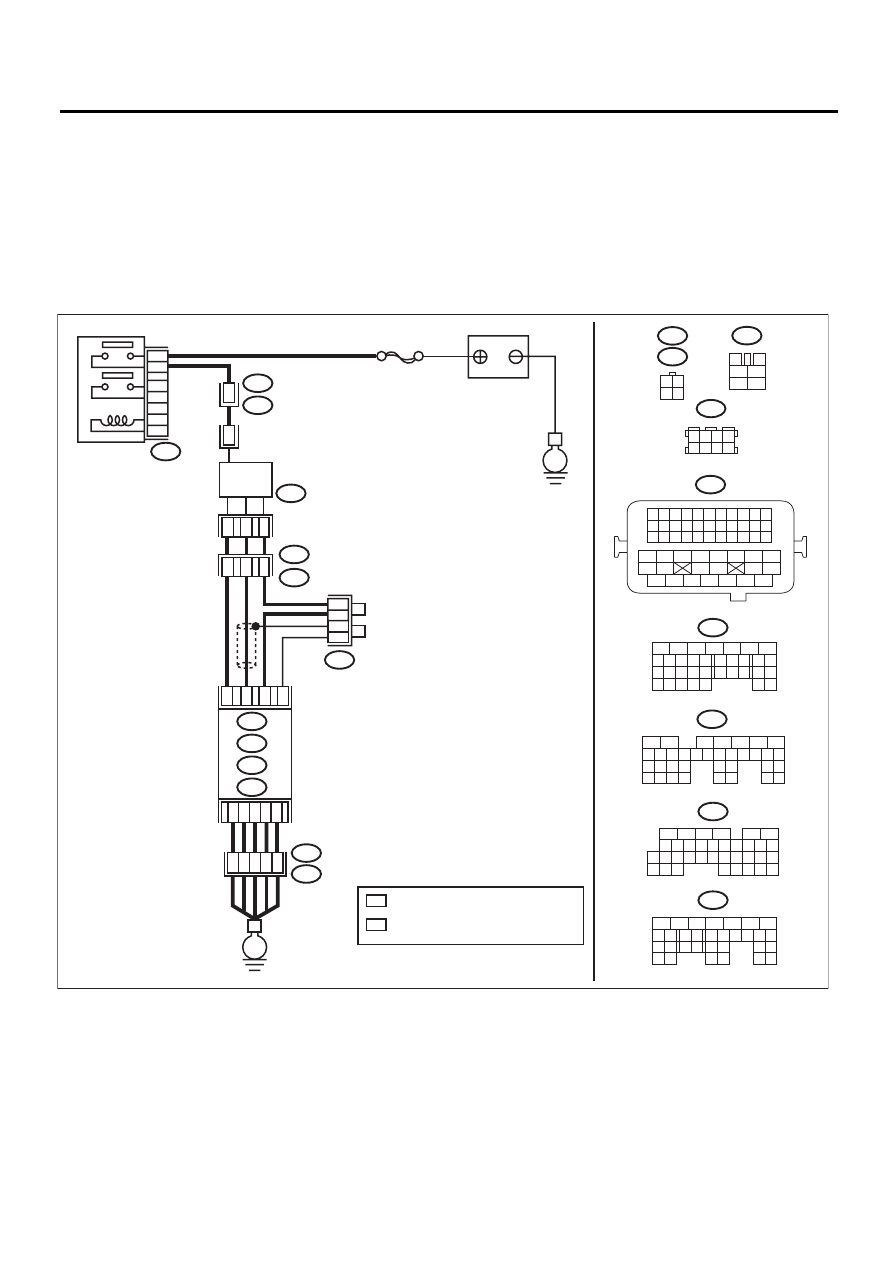

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06248

SBF-5

B47

B21

E2

B21

E2

1

2

4

6

3

5

E

E

C2

C3

B8

B9

B1

B134

4

3

2

1

E79

3 4

1 2

3

4

1

2

5

6

B21

B47

E79

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

A:

B135

B:

B136

C:

B137

D:

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

A:

D2

A5

D3

E2

B21

E

35

34

40

D7

36

D1

37

B83

*

*

*

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B136

C:

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B:

D:

1 2 3 4
5 6 7 8

B83

42

26

43

15

АККУМУЛЯТОР

ГЛАВНОЕ РЕЛЕ

ПЕРЕДНИЙ ДАТЧИК
КИСЛОРОДА (КАЧЕСТВА
ТОПЛИВОВОЗДУШНОЙ
СМЕСИ)

ECM

: ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
  ИЗ 3, 4, 7  И 8

EN(H4DOTC)(diag)-98

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ПЕРЕДНЕГО ДАТЧИКА КИСЛО-
РОДА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Измерьте напряжение между ECM и мас-
сой кузова.

Разъем и клемма

(B136) № 3 (+) — Масса кузова (–):
(B136) № 2 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Устраните замы-
кание на цепь пи-
тания в провод-
ке между ECM и
разъемом перед-
него датчика кис-
лорода.

Переходите к шагу 2.

2

ПРОВЕРКА ЦЕПИ МАССЫ ECM.
1) Отсоедините разъемы от ECM.
2) Измерьте сопротивление между ECM и
массой кузова.

Разъем и клемма

(B134) № 5 — Масса кузова:
(B137) № 1 — Масса кузова:
(B137) № 2 — Масса кузова:
(B137) № 3 — Масса кузова:
(B137) № 7 — Масса кузова:

Сопротивление составляет
менее 5 Ом?

Устраните пло-
хой контакт в
разъеме ECM.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
массой двигателя
• Плохой контакт в
соединительном
разъеме

EN(H4DOTC)(diag)-99

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

H: КДН P0037 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

НАГРЕВАТЕЛЕМ ДАТЧИКА КИСЛОРОДА (БАНК 1 ДАТЧИК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>.

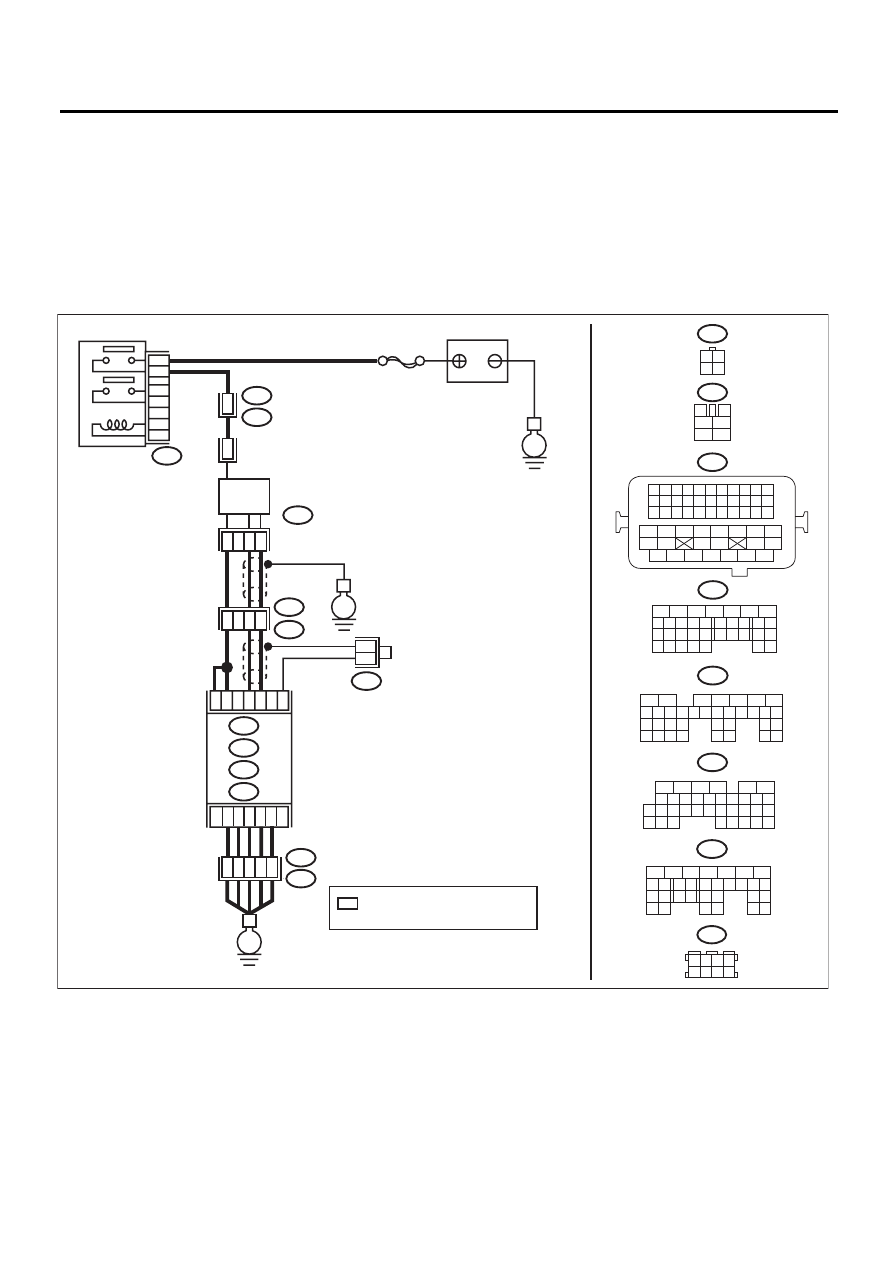

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05851

1 2 3 4
5 6 7 8

B83

B47

1

2

4

6

3

5

E

*

*

B83

3

4

1

2

5

6

B135

B47

T6

B19

B136

B:

C:

B137

D:

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B19

T5

2

2

T5

B19

3

1

4

3

1

4

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

ГЛАВНОЕ РЕЛЕ

АККУМУЛЯТОР

SBF-5

: ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
  ИЗ 1, 2, 5  И 6

*

1

: ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
  ИЗ 3, 4, 7  И 8

*

2

1
1

*

*

2
2

C4

B4

B30

B1

ECM

B134

T6

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

A:

B135

B:

B136

C:

B137

D:

A:

ЗАДНИЙ ДАТЧИК
КИСЛОРОДА

D2

A5

D3

E2

B21

E

35

34

40

D7

36

D1

37

1 2
3 4
