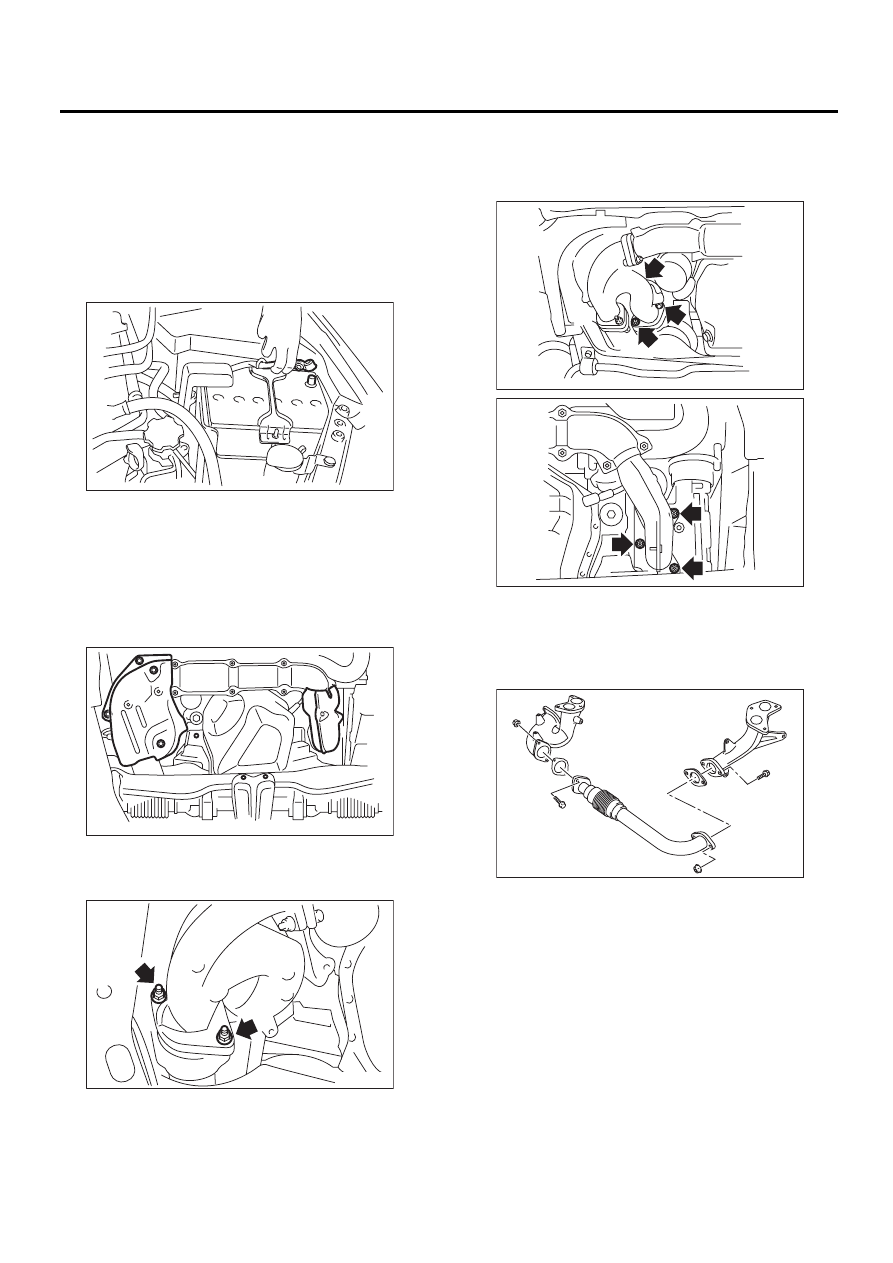

EX(H4DOTC)-6

Передняя выхлопная труба

СИСТЕМА ВЫПУСКА

2. Передняя выхлопная труба

A: СНЯТИЕ

ОСТОРОЖНО:
После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Снимите передний датчик кислорода.
<См. FU(H4DOTC)-39, СНЯТИЕ, Передний дат-
чик кислорода (качества топливовоздушной
смеси).>
4) Снимите нижний кожух.
5) Снимите нижнюю крышку выпускного кол-
лектора (правого) и крышку выпускного кол-
лектора (левого).

6) Отверните болты и гайки, которые крепят
узел передней выхлопной трубы к соедини-
тельной трубе турбонагнетателя.

7) Удерживая одной рукой узел передней вы-
хлопной трубы, отверните гайки, которые кре-
пят узел передней выхлопной трубы к выпуск-
ным портам головки блока цилиндров.

8) Снимите узел передней выхлопной трубы.
9) Снимите крышки с выпускного коллектора и
передней выхлопной трубы.
10) Отделите переднюю выхлопную трубу от
выпускного коллектора.

IN-00203

EX-02059

EX-00018

EX-02206

EX-00005

EX-00245

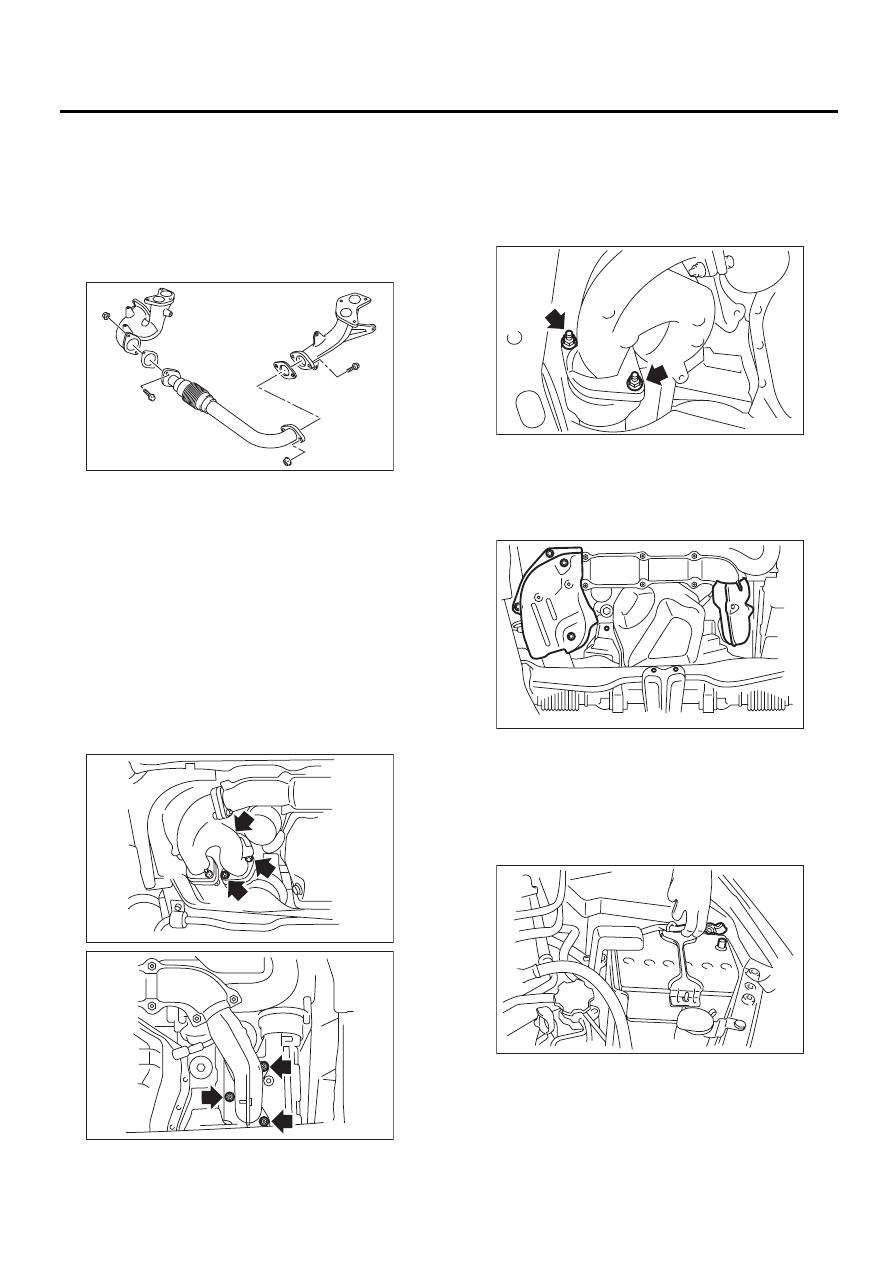

EX(H4DOTC)-7

Передняя выхлопная труба

СИСТЕМА ВЫПУСКА

B: УСТАНОВКА

1) Установите переднюю выхлопную трубу на
выпускной коллектор.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

42,5 Нм (4,3 кгс-м, 31,3 фунт-сила фут)

2) Установите крышку передней выхлопной
трубы.

Момент затяжки:

25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)

3) Установите верхнюю крышку выпускного
коллектора (правую).

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

4) Установите узел передней выхлопной трубы.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

40 Нм (4,1 кгс-м, 29,5 фунт-сила-фут)

5) Присоедините выпускной коллектор (правый)
к соединительной трубе турбонагнетателя.
ПРИМЕЧАНИЕ:
Используйте новую прокладку.
Момент затяжки:

42,5 Нм (4,3 кгс-м, 31,3 фунт-сила фут)

6) Установите нижнюю крышку выпускного
коллектора (правого) и крышку выпускного
коллектора (левого).
Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

7) Установите передний датчик кислорода.
<См. FU(H4DOTC)-39, УСТАНОВКА, Передний
датчик кислорода (качества топливовоздушной
смеси).>
8) Установите нижний кожух.
9) Опустите автомобиль.
10) Присоедините провод массы к аккумулятору.

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Убедитесь в отсутствии отверстий или ржав-
чины.

EX-00245

EX-02206

EX-00005

EX-00018

EX-02059

IN-00203

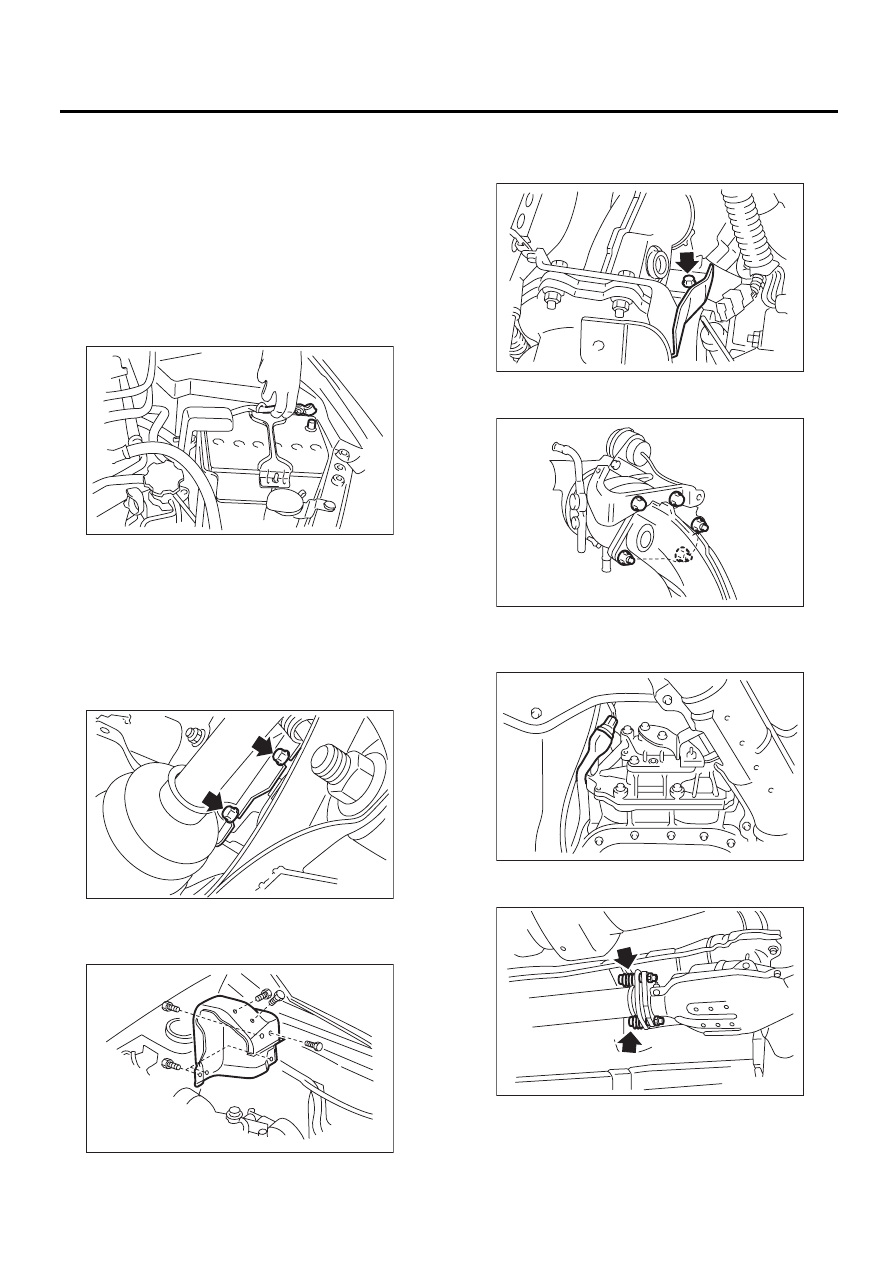

EX(H4DOTC)-8

Центральная выхлопная труба

СИСТЕМА ВЫПУСКА

3. Центральная выхлопная

труба

A: СНЯТИЕ

ОСТОРОЖНО:
После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
1) Установите автомобиль на подъемник.
2) Снимите крышку коллектора.
3) Отсоедините провод массы от аккумулятора.

4) Снимите промежуточный охладитель. <См.
IN(H4DOTC)-12, СНЯТИЕ, Промежуточный ох-
ладитель.>
5) Поднимите автомобиль на подъемнике.
6) Снимите нижний кожух.
7) Снимите универсальный шарнир. <См. PS-20,
СНЯТИЕ, Универсальный шарнир.>
8) Отверните болты, удерживающие нижнюю
часть нижней крышки турбонагнетателя.

9) Опустите автомобиль.
10) Снимите верхнюю крышку турбонагнетате-
ля.

11) Отверните болты, которые удерживают
нижнюю крышку турбонагнетателя и централь-
ную выхлопную трубу.

12) Отделите центральную выхлопную трубу
от турбонагнетателя.

13) Поднимите автомобиль на подъемнике.
14) Отсоедините разъем от заднего датчика
кислорода.

15) Отделите центральную выхлопную трубу
от задней выхлопной трубы.

IN-00203

EX-00009

EX-02256

EX-00011

EX-00012

EX-00206

EX-02065

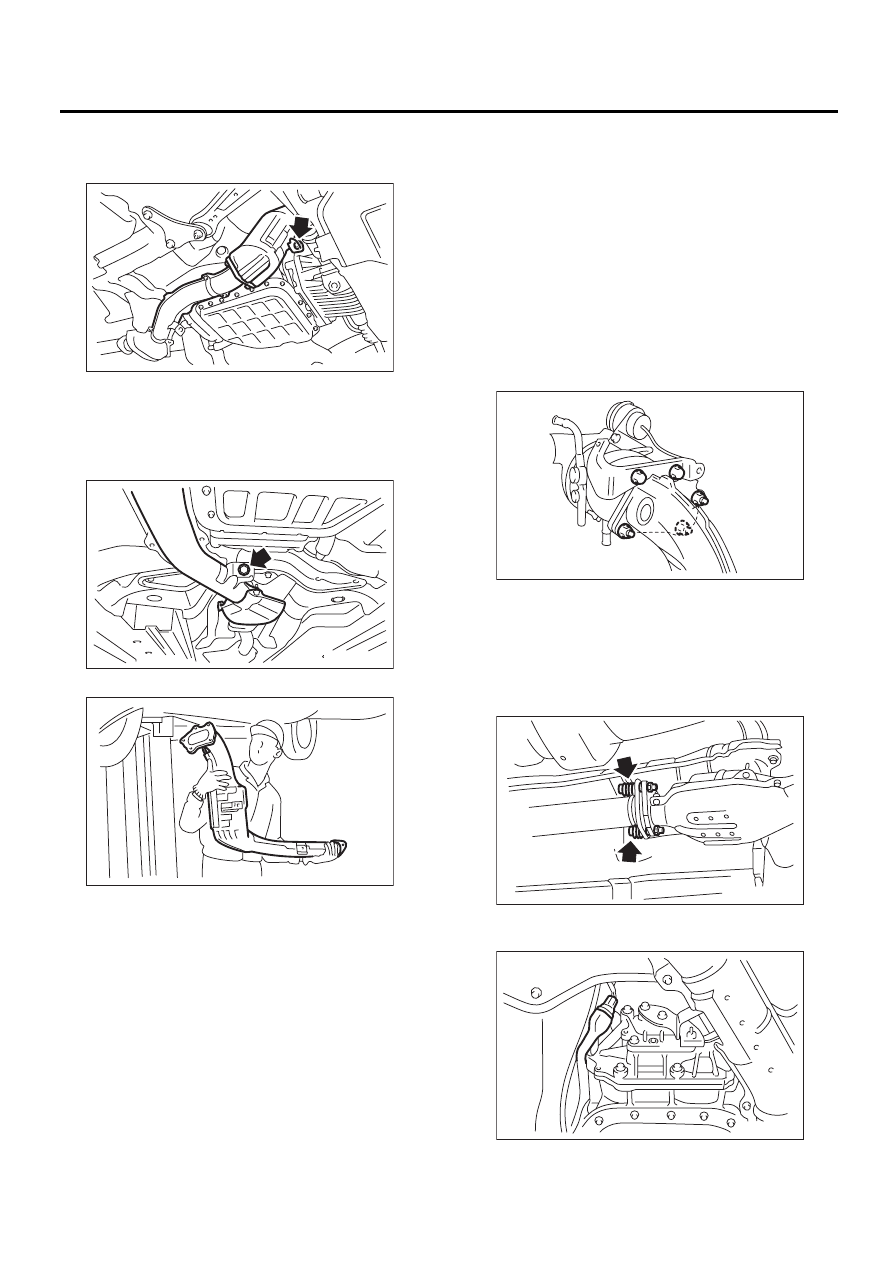

EX(H4DOTC)-9

Центральная выхлопная труба

СИСТЕМА ВЫПУСКА

16) Отверните болт, который крепит кронш-
тейн центральной выхлопной трубы к транс-
миссии.

17) Отверните болт, который крепит централь-
ную выхлопную трубу к кронштейну.

ОСТОРОЖНО:
Будьте осторожны, чтобы не уронить цент-
ральную выхлопную трубу.

18) Снимите центральную выхлопную трубу.

B: УСТАНОВКА

1) Установите центральную выхлопную трубу и
временно затяните болт, который крепит цент-
ральную выхлопную трубу к кронштейну.
2) Установите центральную выхлопную трубу и
временно затяните болт, который крепит цент-
ральную выхлопную трубу к трансмиссии.
3) Присоедините центральную выхлопную тру-
бу к турбонагнетателю.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

42,5 Нм (4,3 кгс-м, 31,3 фунт-сила фут)

4) Установите центральную выхлопную трубу
на заднюю выхлопную трубу.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

5) Подключите разъем к заднему датчику кис-
лорода.

EX-00208

EX-00209

EX-00016

EX-00012

EX-02065

EX-00206
