ME(H4DOTC)-10

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

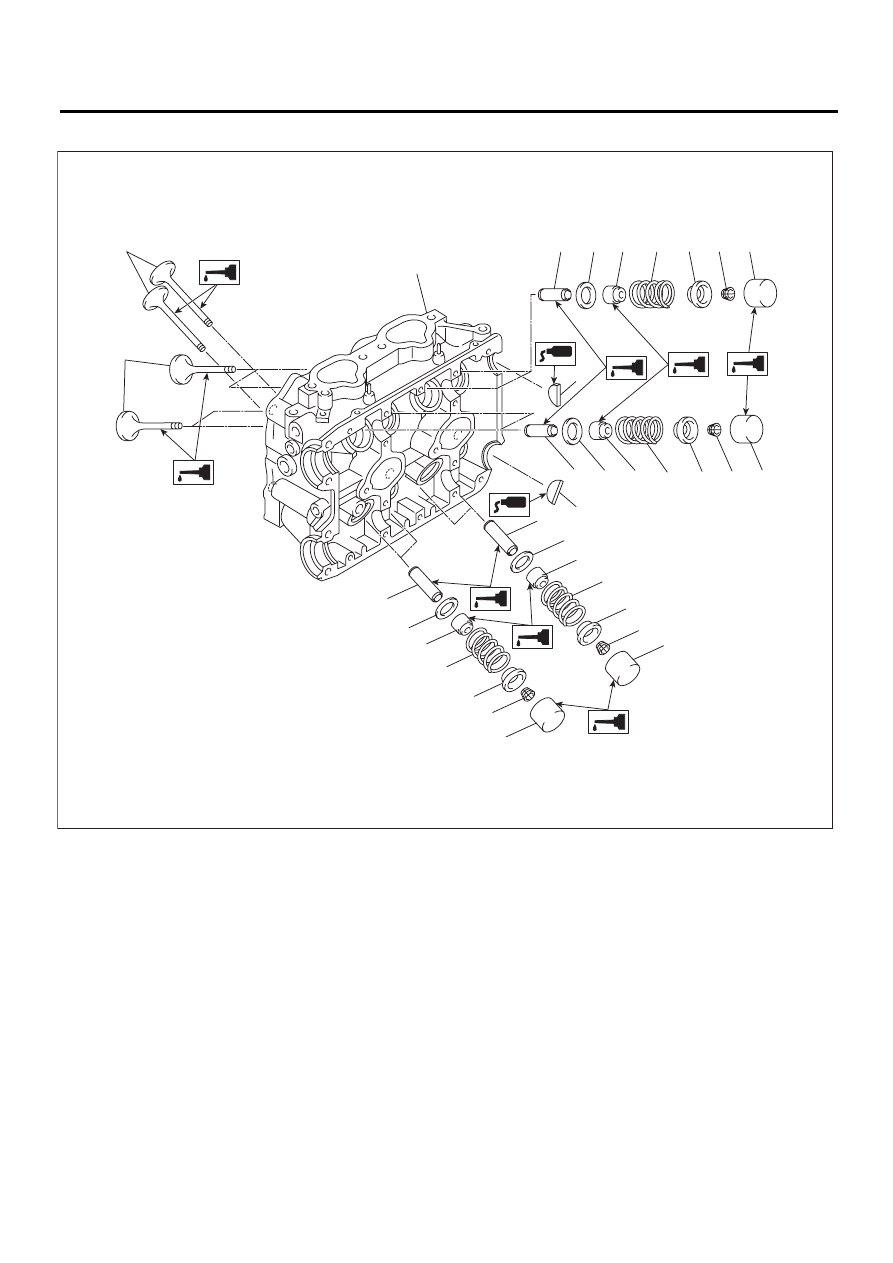

3. УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ И КЛАПАНОВ

(1)

Выпускной клапан

(6)

Клапанная пружина

(10)

Маслосъемный колпачок вы-
пускного клапана

(2)

Впускной клапан

(7)

Фиксатор

(11)

Направляющая втулка впускно-
го клапана

(3)

Головка блока цилиндров

(8)

Замок фиксатора

(12)

Направляющая втулка выпуск-
ного клапана

(4)

Седло клапанной пружины

(9)

Толкатель клапана

(13)

Заглушка

(5)

Маслосъемный колпачок впуск-
ного клапана





ME-03157

(3)

(1)

(2)

(11)

(4)

(5)

(6)

(7)

(8)

(9)

(11)

(12)

(12)

(10)

(4)

(4)

(5)

(6)

(6)

(7)

(7)

(8)

(8)

(9)

(9)

(10)

(4)

(6)

(7)

(8)

(9)

(13)

(13)

ME(H4DOTC)-11

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

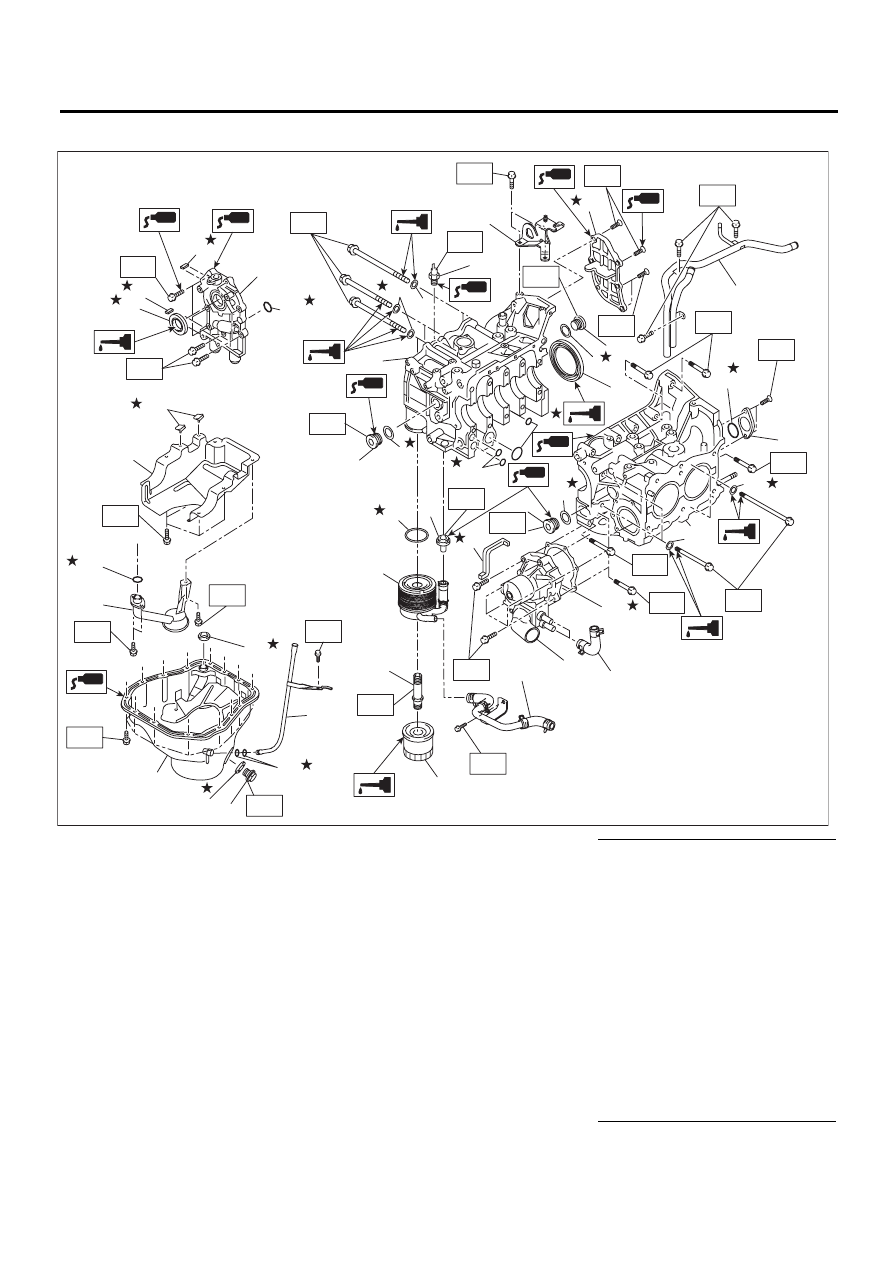

4. БЛОК ЦИЛИНДРОВ

ME-03532

T7

T2

T2

T2

T5

T4

T5

T4

T2

T6

T6

T4

(9)

(6)

(10)

(10)

(11)

(13)

(25)

(26)

(4)

(4)

(4)

(3)

(3)

(3)

(2)

(1)

(5)

(10)

T4

T6

T2

(19)

T9

(17)

(16)

(24)

T2

(15)

(27)

T10

T2

(14)

(28)

T3

(18)

(10)

T2

(29)

T2

(23)

(31)

T1

T8

(19)

(20)

(21)

(22)

T11

(32)

(10)

T2

(8)

(7)

(33)

(33)

T2

(30)

(29)

(30)

(12)

(34)

(1)

Датчик давления масла

(18)

Маслоприемник

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Блок цилиндров (правый)

(19)

Прокладка

T1: 5 (0,5, 3,7)

(3)

Заглушка сервисного отверстия

(20)

Поддон картера

T2: 6,4 (0,65, 4,7)

(4)

Прокладка

(21)

Сливная пробка

T3: 10 (1,0, 7,2)

(5)

Крышка масляного сепаратора

(22)

Прокладка сливной пробки

T4: 25 (2,5, 18,4)

(6)

Обводная водяная трубка

(23)

Направляющая щупа уровня масла

T5: <См. ME(H4DOTC)-77, УСТА-

НОВКА, Блок цилиндров.>

(7)

Масляный насос

(24)

Масляный фильтр

(8)

Передний сальник

(25)

Прокладка

(9)

Задний сальник

(26)

Шланг водяного насоса

T6: 70 (7,1, 51,6)

(10)

Уплотнительное кольцо

(27)

Штуцер

T7: Первый: 12 (1,2, 8,9)

Второй: 12 (1,2 8,9)

(11)

Крышка сервисного отверстия

(28)

Уплотнение

(12)

Блок цилиндров (левый)

(29)

Шайба

T8: 44 (4,5, 32,5)

(13)

Водяной насос

(30)

Уплотнительная шайба

T9: 54 (5,5, 40)

(14)

Отражательная пластина

(31)

Уплотнительное кольцо

T10: 69 (7,0, 50,9)

(15)

Масляный радиатор

(32)

Задний кронштейн двигателя

T11: 16 (1,6, 11,8)

(16)

Трубка масляного радиатора

(33)

Уплотнение масляного насоса

(17)

Соединитель

(34)

Уплотнение водяного насоса

ME(H4DOTC)-12

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

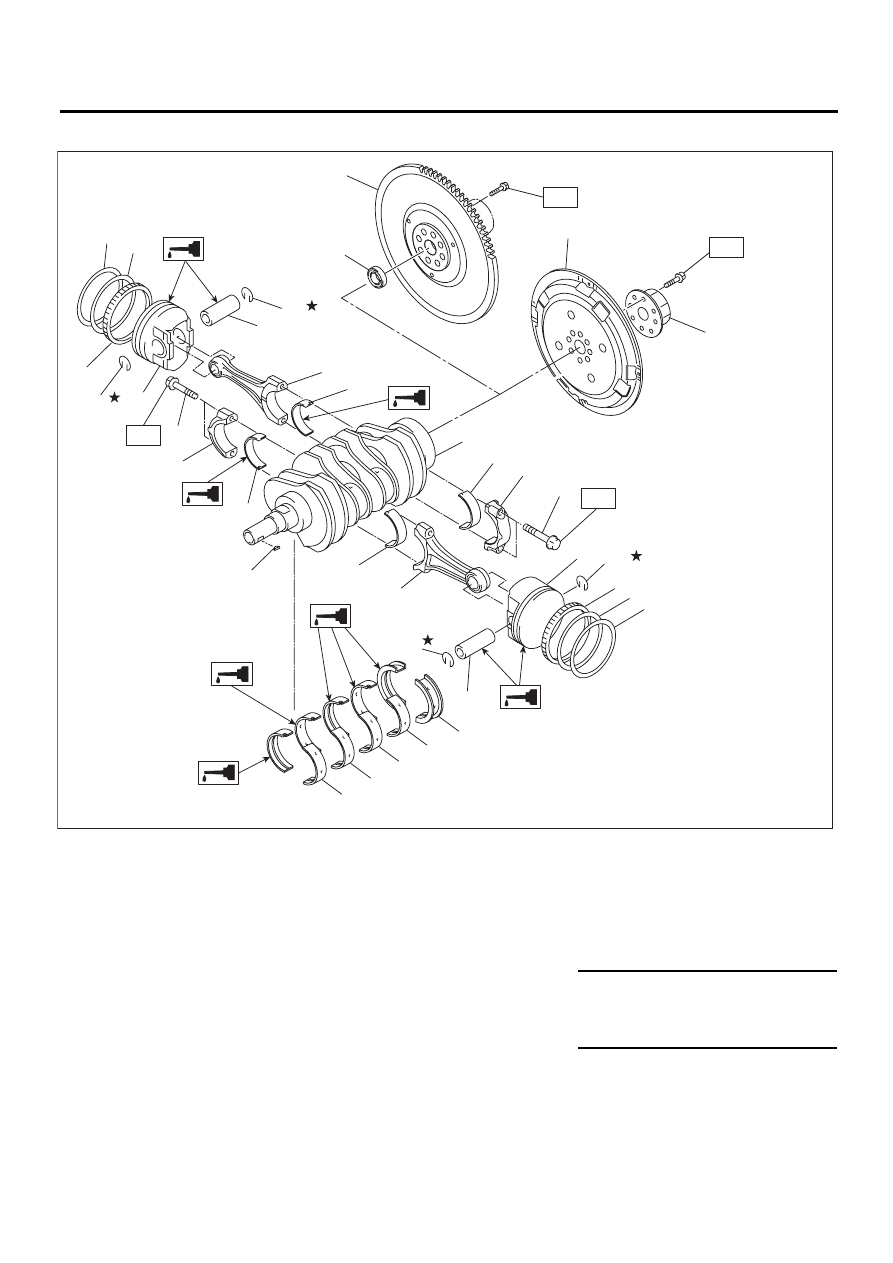

5. КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ

(1)

Маховик (Модель MT)

(9)

Поршневой палец

(17)

Вкладыши коренных подшипни-
ков коленчатого вала №1 и №3

(2)

Шарикоподшипник (модель МТ)

(10)

Стопорное кольцо

(18)

Вкладыши коренных подшипни-
ков коленчатого вала №2 и №4

(3)

Элемент жесткости (Модель AT)

(11)

Болт шатуна

(19)

Вкладыш коренного подшипни-
ка коленчатого вала №5

(4)

Ведущий диск (модель AT)

(12)

Шатун



(5)

Верхнее кольцо

(13)

Вкладыш шатунного подшипни-
ка коленчатого вала

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(6)

Второе кольцо

(14)

Крышка шатуна

T1: 52 (5,3, 38,4)

(7)

Маслосъемное кольцо

(15)

Коленчатый вал

T2: 72 (7,3, 53,1)

(8)

Поршень

(16)

Сегментная шпонка





ME-02437

T1

(5)

(6)

(7)

(10)

(8)

(10)

(12)

(13)

(13)

(16)

(13)

(12)

(19)

(18)

(17)

(17)

(18)

(10)

(10)

(7)

(6)

(5)

(9)

(8)

(13)

(15)

(14)

(11)

(14)

(9)

T1

(11)

(1)

T2

(2)

(4)

(3)

T2

ME(H4DOTC)-13

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

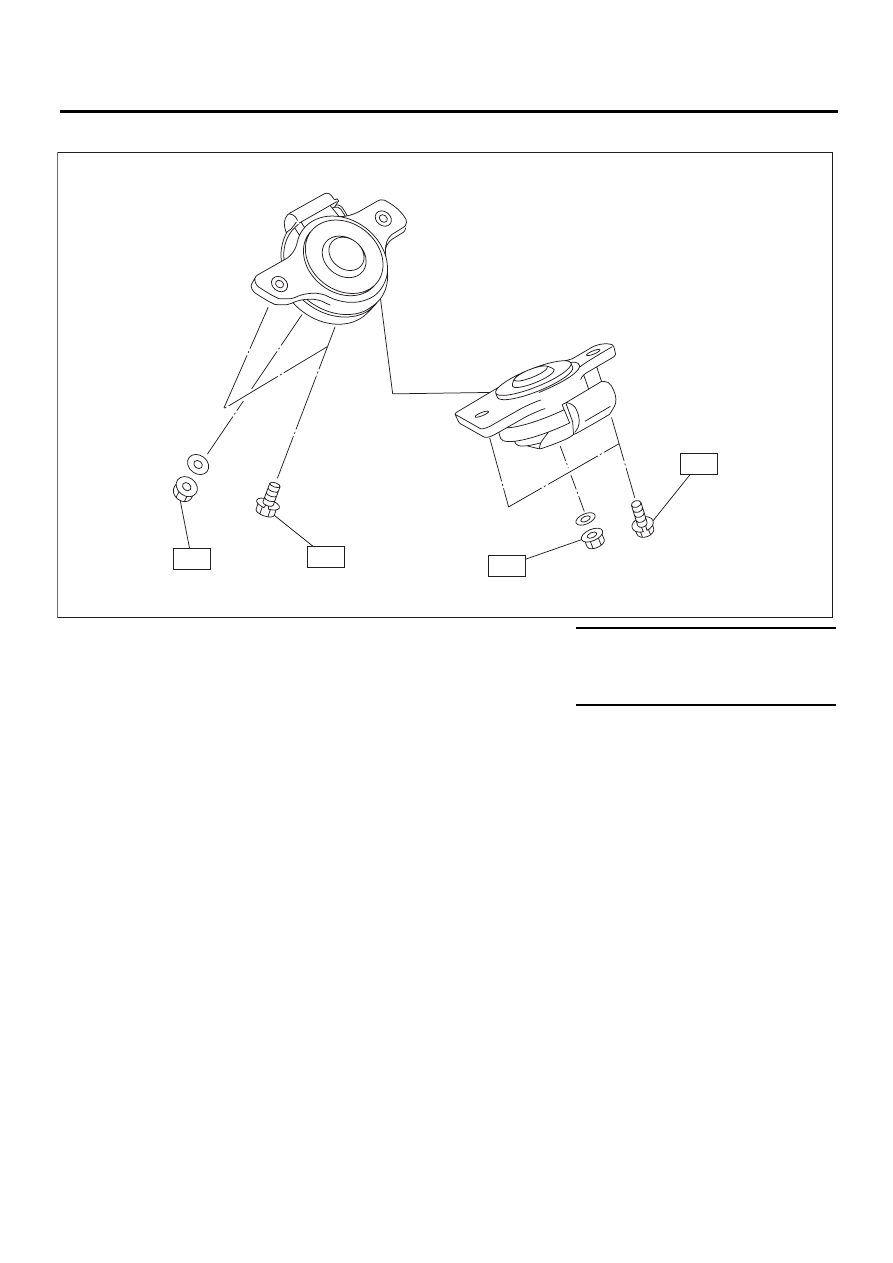

6. ОПОРЫ ДВИГАТЕЛЯ

(1)

Передняя резиновая подушка





Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)









T1: 35 (3,6, 25,8)









T2: 85 (8,7, 62,7)

(1)

T2

T1

T1

T2

ME-02090
