EC(H4DOTC)-10

Двухходовой клапан

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

6. Двухходовой клапан

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.

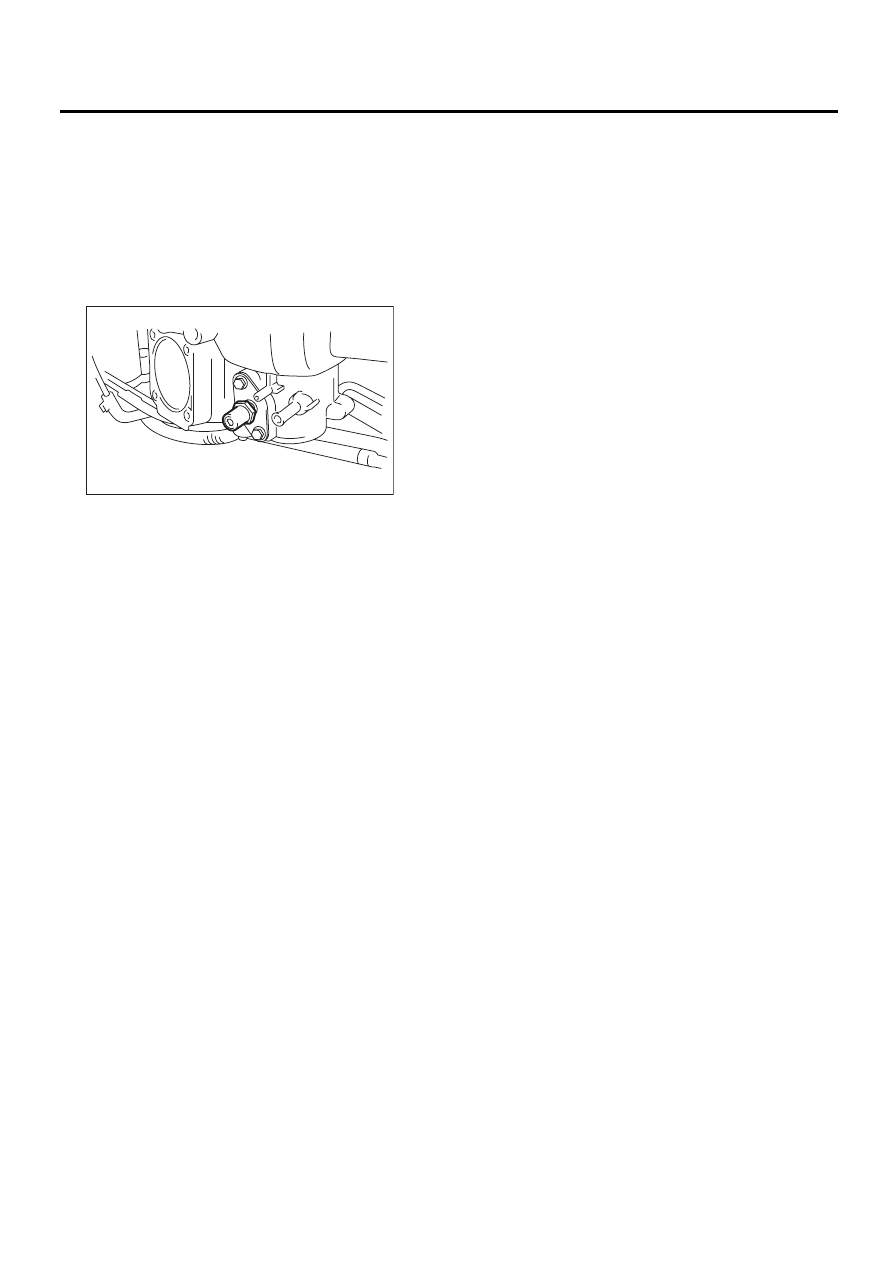

3) Отсоедините шланг отвода паров топлива от
двухходового клапана.
4) Снимите двухходовой клапан с кузова вмес-
те с кронштейном.

5) Снимите двухходовой клапан с кронштейна.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния шлангов.

EC-00221

EC(H4DOTC)-11

Клапан системы вентиляции картера

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

7. Клапан системы

вентиляции картера

A: СНЯТИЕ

1) Снимите впускной коллектор.
<См. FU(H4DOTC)-13, СНЯТИЕ, Впускной кол-
лектор.>
2) Снимите клапан вентиляции картера с впус-
кного коллектора.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Нанесите на резьбу болта клапана системы
вентиляции картера прокладочный герметик.

Прокладочный герметик:

THREE BOND 1105 (Деталь № 004403010)
или эквивалентный

Момент затяжки:

23 Нм (2,3 кгс-м, 17,0 фунт-сила-фут)

EC-00222

EC(H4DOTC)-12

Насос вторичного воздуха

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

8. Насос вторичного воздуха

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.

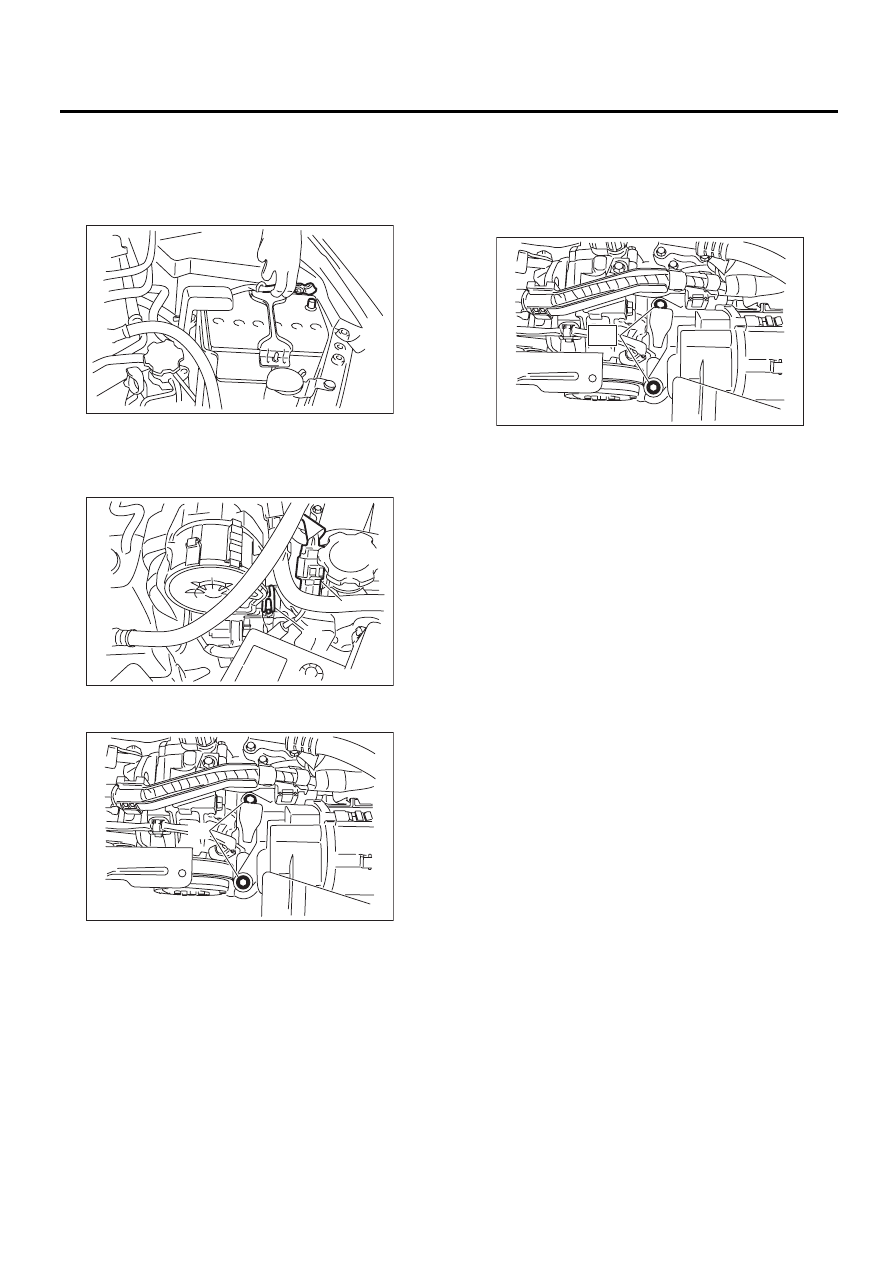

3) Отсоедините разъем (A) от насоса вторично-
го воздуха и снимите жгут проводки.
4) Отсоедините шланг (B) от насоса вторичного
воздуха.

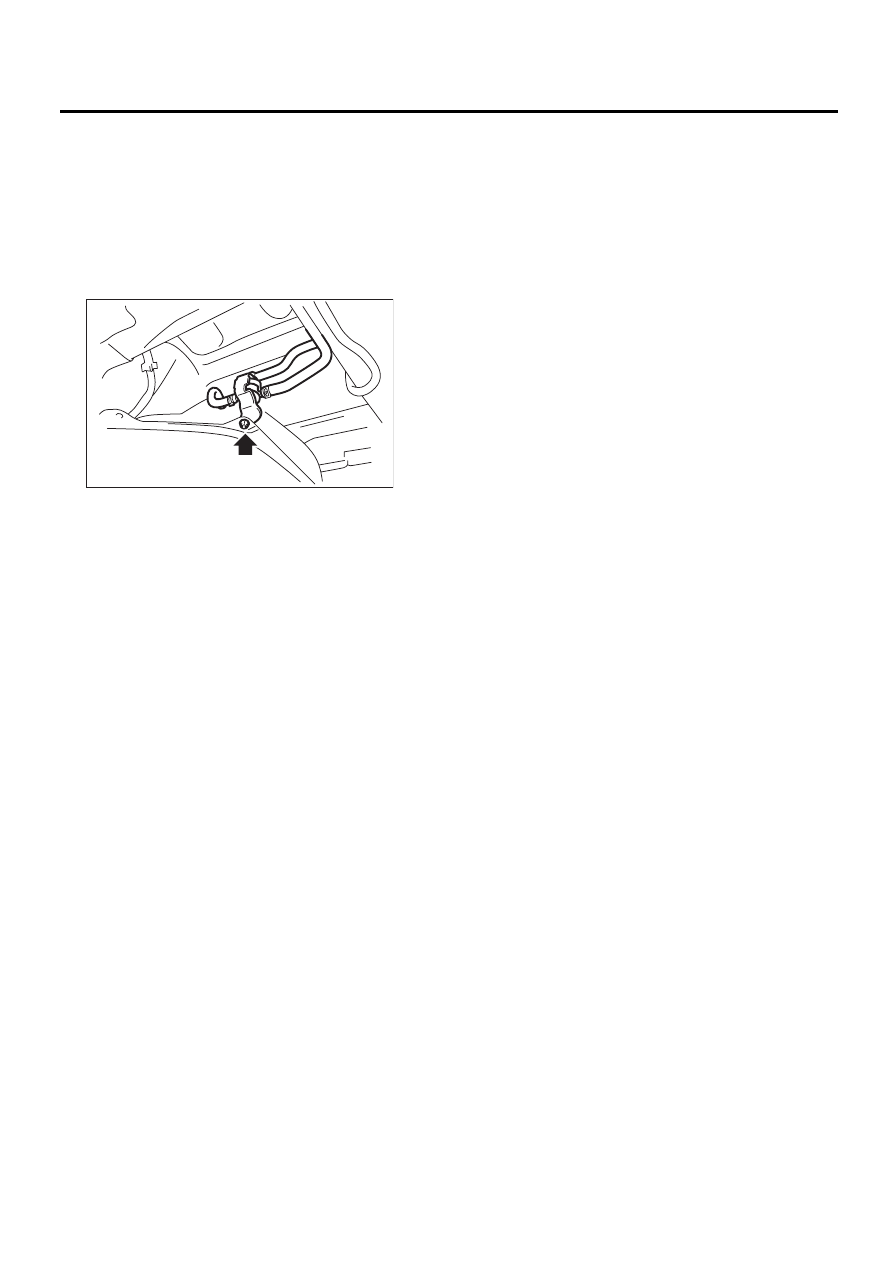

5) Отверните болт (C), который крепит насос
вторичного воздуха к кузову.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния шлангов.

IN-00203

EC-02193

(A)

(B)

EC-02194

(C)

EC-02195

T

EC(H4DOTC)-13

Клапан подачи вторичного воздуха

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

9. Клапан подачи вторичного

воздуха

A: СНЯТИЕ

1. ЛЕВЫЙ КЛАПАН ПОДАЧИ
ВТОРИЧНОГО ВОЗДУХА

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.

3) Снимите промежуточный охладитель. <См.
IN(H4DOTC)-12, СНЯТИЕ, Промежуточный ох-
ладитель.>
4) Отсоедините разъем от левого клапана по-
дачи вторичного воздуха.
5) Отсоедините воздушный патрубок А.
6) Снимите левую трубку системы подачи вто-
ричного воздуха.
7) Снимите левый клапан подачи вторичного
воздуха.

2. ПРАВЫЙ КЛАПАН ПОДАЧИ
ВТОРИЧНОГО ВОЗДУХА

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.

3) Снимите промежуточный охладитель. <См.
IN(H4DOTC)-12, СНЯТИЕ, Промежуточный ох-
ладитель.>
4) Снимите впускной коллектор. <См.
FU(H4DOTC)-13, СНЯТИЕ, Впускной коллек-
тор.>
5) Отсоедините разъем от правого клапана по-
дачи вторичного воздуха.
6) Отсоедините воздушный патрубок А.
7) Снимите правую трубку системы подачи вто-
ричного воздуха.
8) Снимите правый клапан подачи вторичного
воздуха.

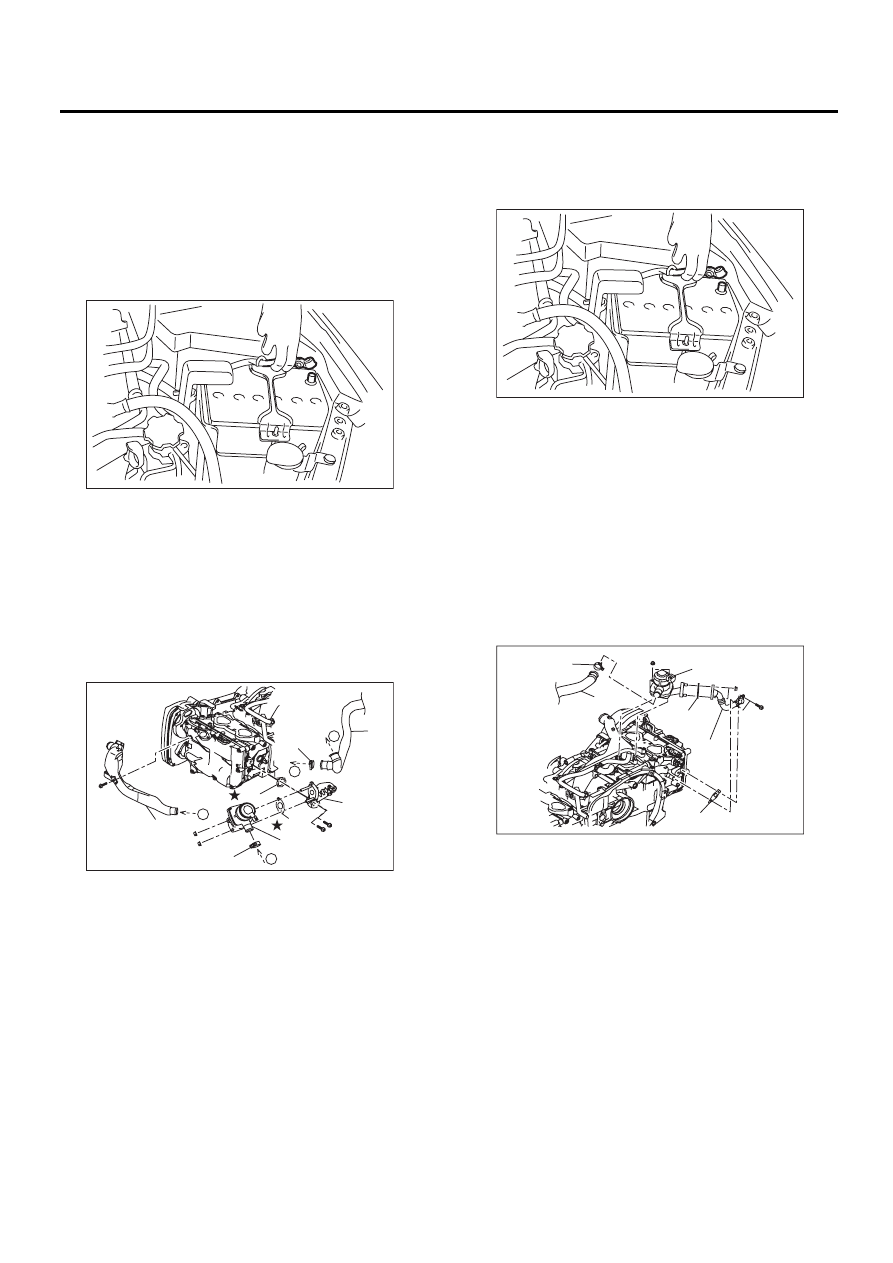

(A) Левый клапан подачи вторичного воздуха

(B) Хомут

(C) Воздушный патрубок А

(D) Прокладка

(E) Хомут

(F) Воздушный патрубок B

(G) Левая трубка системы подачи вторичного

воздуха

(H) Прокладка

IN-00203

EC-02209

(A)

(D)

(G)

(E)

(B)

(F)

a

a

(H)

(C)

b

b

(A) Правый клапан подачи вторичного воздуха

(B) Хомут

(C) Воздушный патрубок А

(D) Прокладка

(E) Правая трубка системы подачи вторичного

воздуха

(F) Прокладка

IN-00203

EC-02197

(B)

(C)

(E)

(F)

(D)

(A)
