EN(H4DO)(diag)-168

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА СИСТЕМЫ ВЫПУСКА
Проверьте наличие утечек газа и подсоса воздуха
в результате ослабления или утери гаек и болтов,
а также сквозных отверстий в выхлопных трубах.

ПРИМЕЧАНИЕ:
Проверьте следующие позиции.
• Между головкой блока цилиндров и передней
выхлопной трубой.
• Между передней выхлопной трубой и передним
каталитическим нейтрализатором.
• Между передним каталитическим нейтрализа-
тором и задним каталитическим нейтрализато-
ром.
• Ослабленные или неправильно установленные
передний и задний датчики кислорода.

Выявлены ли непо-
ладки в системе вы-
пуска?

Отремонтируйте
или замените сис-
тему выпуска.
<См. EX(H4DO)-2,
Общие сведения.>

Переходите к шагу 2.

2

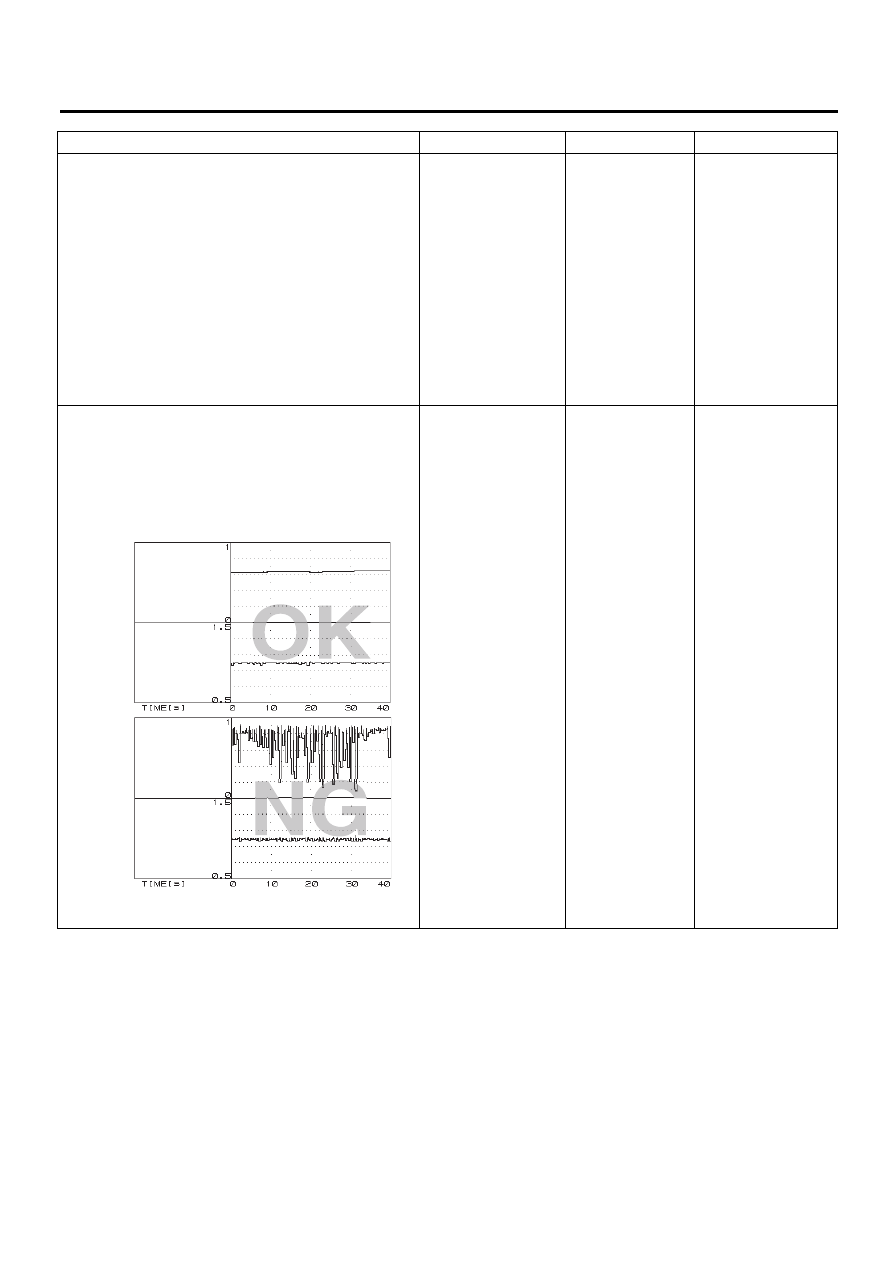

ПРОВЕРКА ФОРМЫ СИГНАЛА НА SUBARU
SELECT MONITOR (В ДВИЖЕНИИ).
1) Двигайтесь с постоянной скоростью 80 —
112 км/ч (50 — 70 миль/ч).
2) Через 5 минут, прошедших в состоянии шага 1),
считайте форму сигнала в движении при помощи
Subaru Select Monitor.

Отображается ли нор-
мальная форма сигна-
ла?

Даже если горит
контрольная лам-
па обнаружения
неисправности,
цепь в настоящий
момент работает
нормально. Вос-
произведите усло-
вия возникновения
неисправности и
повторите провер-
ку.

ПРИМЕЧАНИЕ:
В этом случае, воз-
можно временное
нарушение контак-
та в разъеме.

Переходите к шагу 3.

RrO2 SENSOR

RrO2 SENSOR

A/F LAMBDA 1

A/F LAMBDA 1

EN-04895

EN(H4DO)(diag)-169

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

3

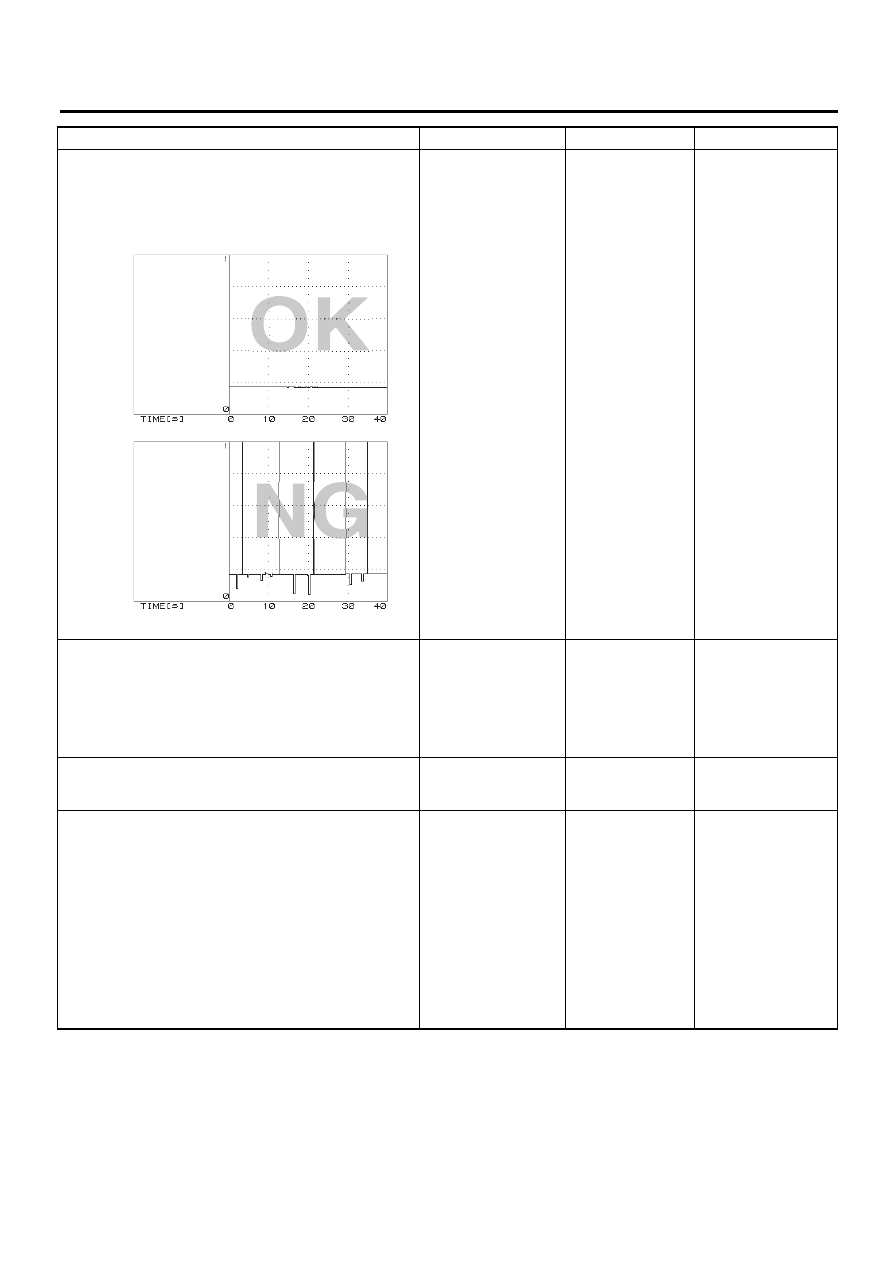

ПРОВЕРКА ФОРМЫ СИГНАЛА НА SUBARU
SELECT MONITOR (НА ХОЛОСТОМ ХОДУ).
1) Запустите двигатель на холостом ходу.
2) В состоянии шага 1) считайте форму сигнала
при помощи Subaru Select Monitor.

Отображается ли
нормальная форма
сигнала?

Переходите к ша-
гу 4.

Переходите к шагу 5.

4

ПРОВЕРКА КАТАЛИТИЧЕСКОГО НЕЙТРАЛИЗА-
ТОРА.

Поврежден ли ката-
литический нейтрали-
затор?

Замените катали-
тический нейтра-
лизатор. <См.
EC(H4DO)-3, Пере-
дний каталитичес-
кий нейтрализа-
тор.>

Переходите к шагу 5.

5

ПРОВЕРКА РАЗЪЕМА ЗАДНЕГО ДАТЧИКА КИС-
ЛОРОДА И СОЕДИНИТЕЛЬНОГО РАЗЪЕМА.

Попала ли в разъем
вода?

Полностью удали-
те попавшую
внутрь воду.

Переходите к шагу 6.

6

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от ECM и заднего датчика
кислорода.
3) Измерьте сопротивление в проводке между
ECM и разъемом заднего датчика кислорода.

Разъем и клемма

(B136) № 21 — (E22) № 3:
(B137) № 31 — (E22) № 4:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к ша-
гу 7.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом заднего
датчика кислорода
• Плохой контакт в
соединительном
разъеме

Шаг

Проверка

Да

Нет

RrO2 SENSOR

RrO2 SENSOR

EN-04896

EN(H4DO)(diag)-170

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

7

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между разъемом задне-
го датчика кислорода и массой кузова.

Разъем и клемма

(E22) № 3 (+) — Масса кузова (–):

Напряжение состав-
ляет 0,2 — 0,5 В?

Переходите к ша-
гу 8.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
Устраните следую-
щие неполадки.
• Разрыв цепи в про-
водке между ECM и
датчиком кислорода
• Плохой контакт в
разъеме ECM
• Плохой контакт в
соединительном
разъеме

8

ПРОВЕРКА ЭКРАНА ЗАДНЕГО ДАТЧИКА КИС-
ЛОРОДА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Обнажите экран части проводки со стороны
разъема заднего датчика кислорода.
3) Измерьте сопротивление между экраном дат-
чика и массой кузова.

Сопротивление со-
ставляет менее 1 Ом?

Замените задний
датчик кислорода.
<См. FU(H4DO)-34,
Задний датчик
кислорода.>

Устраните разрыв
цепи в проводке зад-
него датчика кисло-
рода.

Шаг

Проверка

Да

Нет

EN(H4DO)(diag)-171

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AQ:КДН P0458 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ КЛАПАНА

УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА СИСТЕМЫ УЛАВЛИВАНИЯ
ПАРОВ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Неверный режим холостого хода

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-52, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DO)(diag)-44, ПОРЯДОК РАБОТЫ, Режим проверки.>

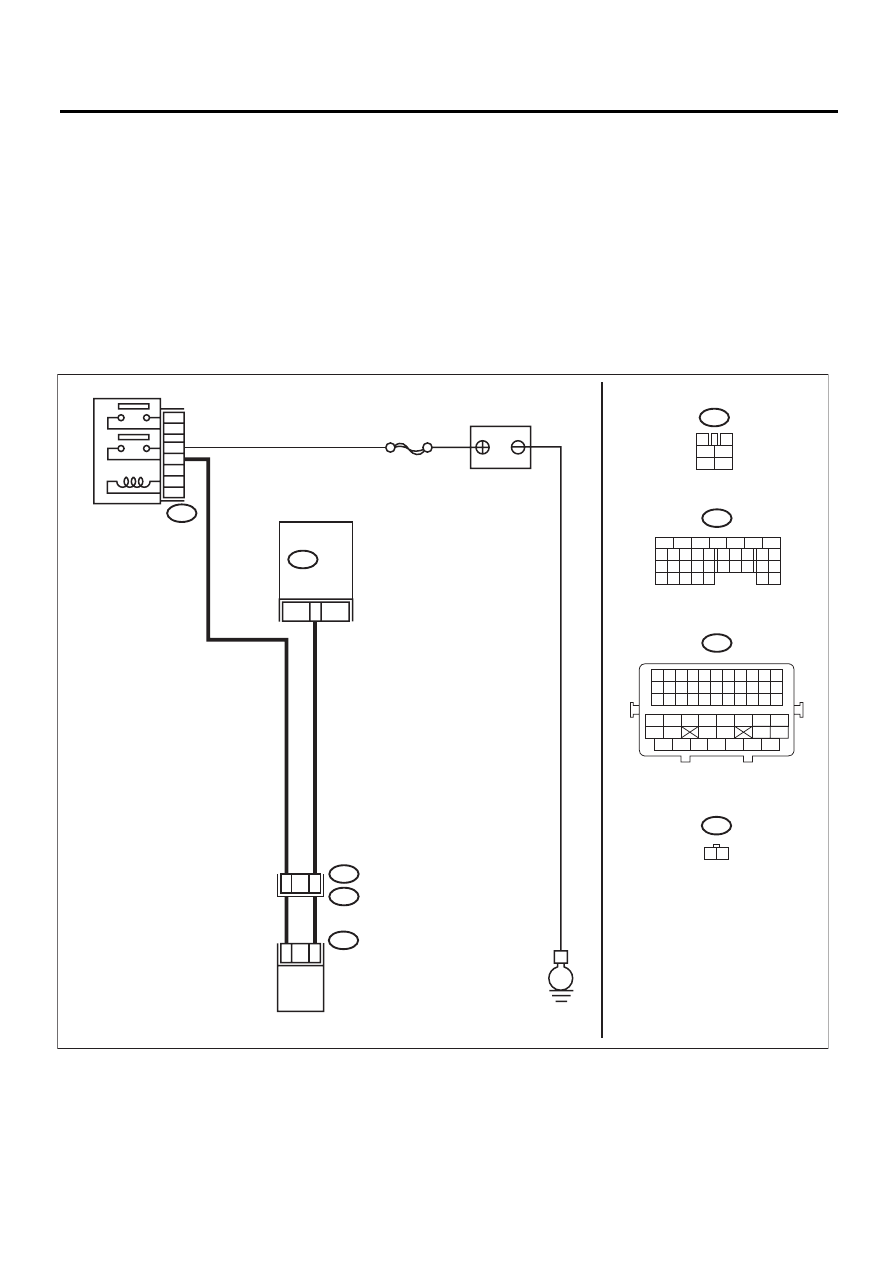

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06185

B47

1

2

4

6

E

B21

E2

B47

B134

B134

E4

ECM

8

2

1

SBF-7

3

4

1

2

5

6

41

48

E4

B21

1 2

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

АККУМУЛЯТОР

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА

ГЛАВНОЕ РЕЛЕ

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47
