Subaru Legacy (2008 год). Руководство - часть 262
EN(H4DO)(diag)-112

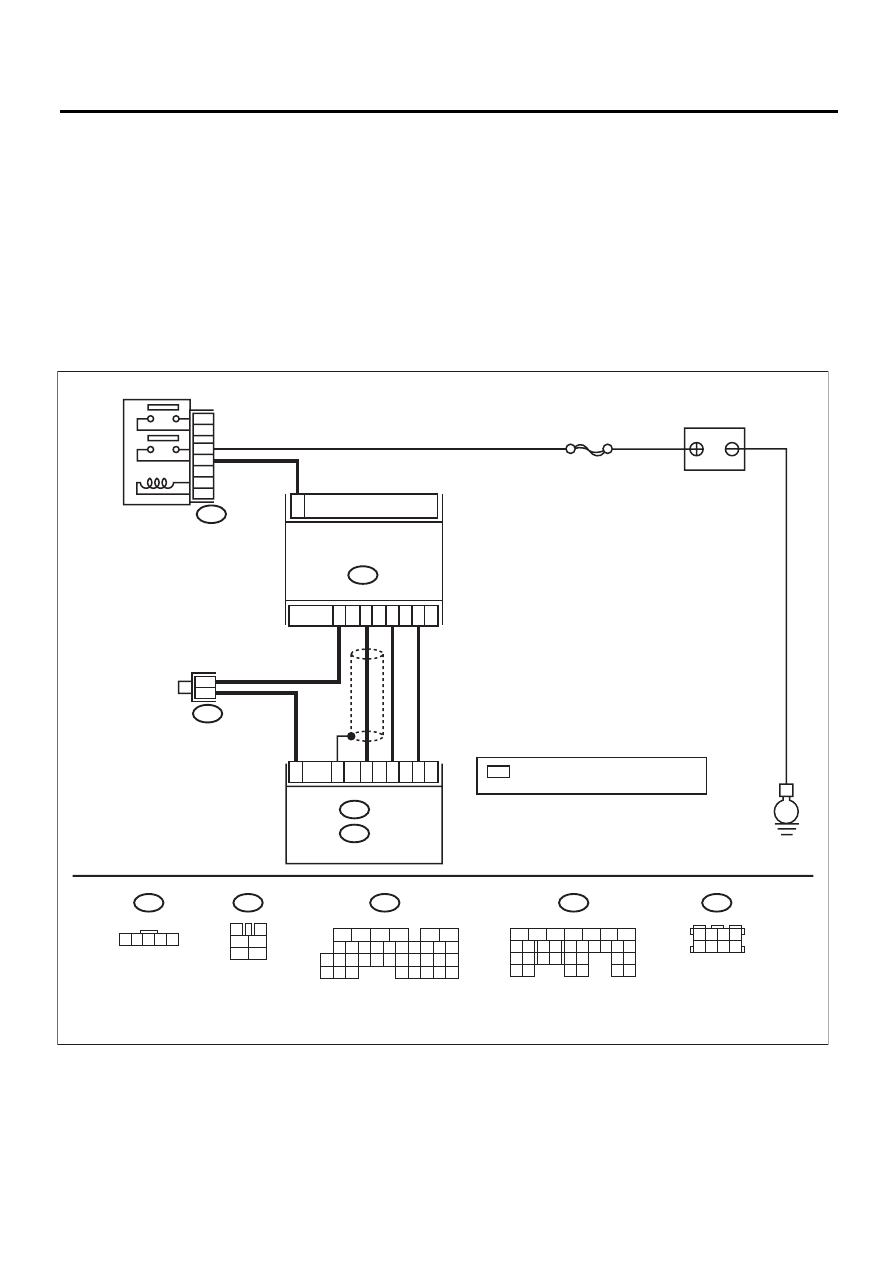

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
ДВИГАТЕЛЬ (ДИАГНОСТИКА)
Шаг
Проверка
Да
Нет
1
ПРОВЕРКА ТЕКУЩИХ ДАННЫХ
1) Запустите двигатель.
2) Считайте сигнал датчика абсолютного давле-
ния во впускном коллекторе при помощи Subaru
Select Monitor или универсального сканера.
ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о по-
рядке работы, обратитесь к разделу “СЧИТЫВА-
НИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H4DO)(diag)-35, Subaru Select Monitor.>
• Универсальный сканер
За более подробной информацией о порядке рабо-
ты, обратитесь к Руководству по эксплуатации уни-
версального сканера.
Измеренное значение
составляет 119,5 кПа
(896,5 мм рт.ст.,
35,29 дюймов рт.ст.) или
более?
Даже если горит
контрольная лампа
обнаружения неис-
правности, цепь в
настоящий момент
работает нормаль-
но. Повторите неис-
правность, затем
выполните диагнос-
тику еще раз.
ПРИМЕЧАНИЕ:
В этом случае при-
чиной может быть
временный плохой
контакт в разъеме.
2
ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА АБСОЛЮТНОГО ДАВЛЕНИЯ В
КОЛЛЕКТОРЕ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от датчика абсолютного
давления в коллекторе.
3) Запустите двигатель.
4) Считайте сигнал датчика абсолютного давле-
ния во впускном коллекторе при помощи Subaru
Select Monitor или универсального сканера.
ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о по-
рядке работы, обратитесь к разделу “СЧИТЫВА-
НИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H4DO)(diag)-35, Subaru Select Monitor.>
• Универсальный сканер
За более подробной информацией о порядке рабо-
ты, обратитесь к Руководству по эксплуатации уни-
версального сканера.
Измеренное значение
составляет 119,5 кПа
(896,5 мм рт.ст., 35,29
дюймов рт.ст.) или бо-
лее?
Устраните замы-
кание на цепь пи-
тания в провод-
ке между ECM и
разъемом датчи-
ка абсолютного
давления в кол-
лекторе.
3
ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА АБСОЛЮТНОГО ДАВЛЕНИЯ В
КОЛЛЕКТОРЕ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Измерьте сопротивление в проводке между
разъемом датчика абсолютного давления в коллек-
торе и массой двигателя.
Разъем и клемма
(E21) № 1 — Масса двигателя:
Сопротивление состав-
ляет менее 5 Ом?
Устраните неис-
правность в провод-
ке и разъеме.
ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в
проводке между
ECM и разъемом
датчика абсолютно-
го давления в кол-
лекторе.
• Плохой контакт в
разъеме ECM
• Плохой контакт в
соединительном
разъеме
4
ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме датчика абсолютного
давления в коллекторе.
Обнаружен ли плохой
контакт в разъеме дат-
чика абсолютного дав-
ления в коллекторе?
Устраните пло-
хой контакт в
разъеме датчика
абсолютного дав-
ления в коллек-
торе.
