EN(H4DO)(diag)-64

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА СОСТОЯНИЯ КОНТРОЛЬ-
НОЙ ЛАМПЫ ОБНАРУЖЕНИЯ НЕИС-
ПРАВНОСТИ.
1) Переведите выключатель зажигания в
положение OFF.
2) Разъедините разъем режима поставки
(тестового режима).
3) Переведите выключатель зажигания в
положение ON. (двигатель выключен)

Горит ли контрольная лампа
обнаружения неисправнос-
ти?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в цепи контроль-
ной лампы обнаруже-
ния неисправности.
<См. EN(H4DO)(diag)-
60, КОНТРОЛЬНАЯ
ЛАМПА ОБНАРУЖЕ-
НИЯ НЕИСПРАВНОС-
ТИ НЕ ВКЛЮЧАЕТСЯ,
Контрольная лампа об-
наружения неисправ-
ности.>

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ КОМБИ-
НАЦИЕЙ ПРИБОРОВ И РАЗЪЕМОМ ECM.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Переведите выключатель зажигания в
положение ON.

Горит ли контрольная лампа
обнаружения неисправнос-
ти?

Устраните корот-
кое замыкание
на массу в цепи
между комбина-
цией приборов и
разъемом ECM.

Переходите к шагу 3.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ РАЗЪ-
ЕМОМ РЕЖИМА ПОСТАВКИ (ТЕСТОВОГО
РЕЖИМА) И ECM.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление в проводке
между разъемом режима поставки (тесто-
вого режима) и ECM.

Разъем и клемма

(B75) № 1 — (B135) № 3:
(B75) № 1 — (B135) № 4:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между разъемом
режима поставки (тес-
тового режима) и ECM.
• Плохой контакт в
стыковочном разъеме

4

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме ECM.

Обнаружен ли плохой кон-
такт в разъеме ECM?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к шагу 5.

5

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ РЕЖИМА ПОСТАВКИ (ТЕС-
ТОВОГО РЕЖИМА).
Измерьте сопротивление в проводке меж-
ду ECM и разъемом режима поставки (тес-
тового режима).

Разъем и клемма

(B135) № 22 — (B76) № 1:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 6.

Устраните разрыв це-
пи в проводке между
ECM и разъемом режи-
ма поставки (тестово-
го режима).

6

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме ECM.

Обнаружен ли плохой кон-
такт в разъеме ECM?

Устраните пло-
хой контакт в
разъеме ECM.

Замените ECM. <См.
FU(H4DO)-36, Блок уп-
равления двигателем
(ECM).>

EN(H4DO)(diag)-65

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

F: КОНТРОЛЬНАЯ ЛАМПА ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ

ПРОДОЛЖАЕТ МИГАТЬ

ДИАГНОЗ:
Короткое замыкание в цепи разъема режима поставки (тестового режима).
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Контрольная лампа обнаружения неисправности мигает при отключенном разъеме режима постав-
ки (тестового режима).

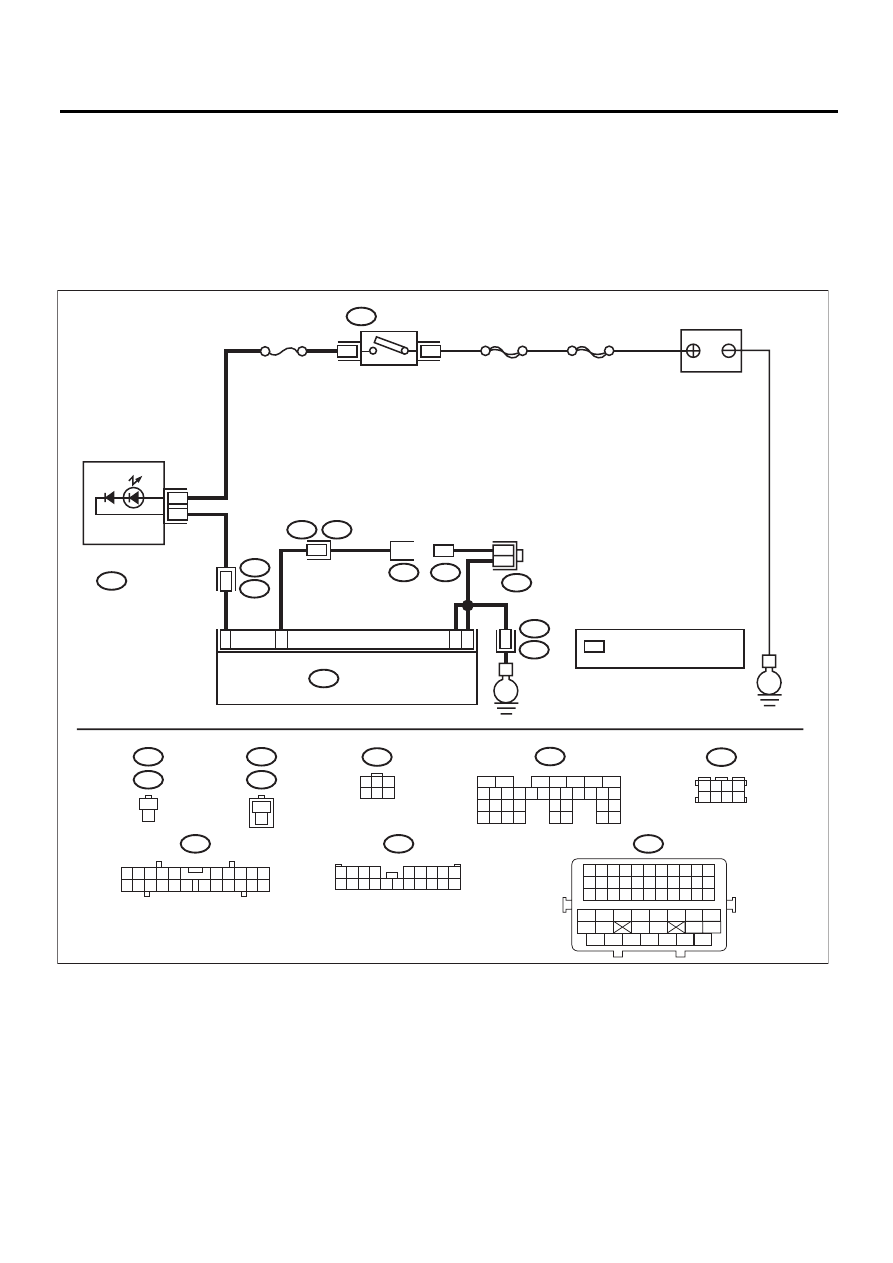

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06175

SBF-6

ГЛАВНЫЙ SBF

No.5

B72

B38

B76

B75

B135

B368

B369

ECM

i3

E

E

3

1

1

1

1

16

22

i10

B72

B75

B76

B368

B369

i10

B135

1
2

1
2

1
2

1
2

B38

3

16

8

*

*

3

4

B122

1

3

4 5 6

2

2

1

3 4

6 7 8 9 10

22

21

20

19

18

17

16

15

14

13

12

11

5

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

1 2 3 4
5 6 7 8

B122

КОМБИНАЦИЯ
ПРИБОРОВ

РАЗЪЕМ РЕЖИМА ПОСТАВКИ
(ТЕСТОВОГО РЕЖИМА)

ВСПОМОГАТЕЛЬНЫЙ
РАЗЪЕМ ТЕСТОВОГО
РЕЖИМА

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

: ПРОИЗВОЛЬНЫЕ НОМЕРА
  КЛЕММ

*

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

E2

B21

36

B21

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

EN(H4DO)(diag)-66

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РАЗЪЕМА РЕЖИМА ПОСТАВКИ
(ТЕСТОВОГО РЕЖИМА).
1) Разъедините разъем режима поставки
(тестового режима).
2) Переведите выключатель зажигания в по-
ложение ON.

Мигает ли контрольная лам-
па обнаружения неисправ-
ности?

Переходите к ша-
гу 2.

Система в норме.

ПРИМЕЧАНИЕ:
Контрольная лампа
обнаружения неис-
правности мигает с
частотой 3Гц, когда
разъем режима пос-
тавки (тестового ре-
жима) соединен.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ РАЗЪ-
ЕМОМ ECM И МАССОЙ КУЗОВА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление в проводке меж-
ду разъемом ECM и массой кузова.

Разъем и клемма

(B135) № 22 — Масса кузова:

Сопротивление составляет
менее 5 Ом?

Устраните корот-
кое замыкание в
проводке между
ECM и разъемом
режима постав-
ки (тестового ре-
жима).

Замените ECM. <См.
FU(H4DO)-36, Блок уп-
равления двигателем
(ECM).>

EN(H4DO)(diag)-67

Диагностика неисправностей при запуске двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

17.Диагностика неисправностей при запуске двигателя

A: ПРОЦЕДУРА

1. Проверьте уровень топлива

↓

2. Проверьте цепь электродвигателя стартера. <См. EN(H4DO)(diag)-68, ЦЕПЬ ЭЛЕКТРОДВИГАТЕЛЯ СТАРТЕРА, Диа-
гностика неисправностей при запуске двигателя.>

↓

3. Проверьте цепи питания и массы ECM. <См. EN(H4DO)(diag)-73, ПРОВЕРКА ЦЕПЕЙ ПИТАНИЯ И МАССЫ БЛОКА УП-
РАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM), Диагностика неисправностей при запуске двигателя.>

↓

4. Проверьте систему управления зажиганием. <См. EN(H4DO)(diag)-76, СИСТЕМА УПРАВЛЕНИЯ ЗАЖИГАНИЕМ, Диа-
гностика неисправностей при запуске двигателя.>

↓

5. Проверьте цепь топливного насоса. <См. EN(H4DO)(diag)-79, ЦЕПЬ ТОПЛИВНОГО НАСОСА, Диагностика неисправ-
ностей при запуске двигателя.>

↓

6. Проверьте цепь топливного инжектора. <См. EN(H4DO)(diag)-82, ЦЕПЬ ТОПЛИВНОГО ИНЖЕКТОРА, Диагностика не-
исправностей при запуске двигателя.>
