EN(H4DO)(diag)-8

Общие сведения

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

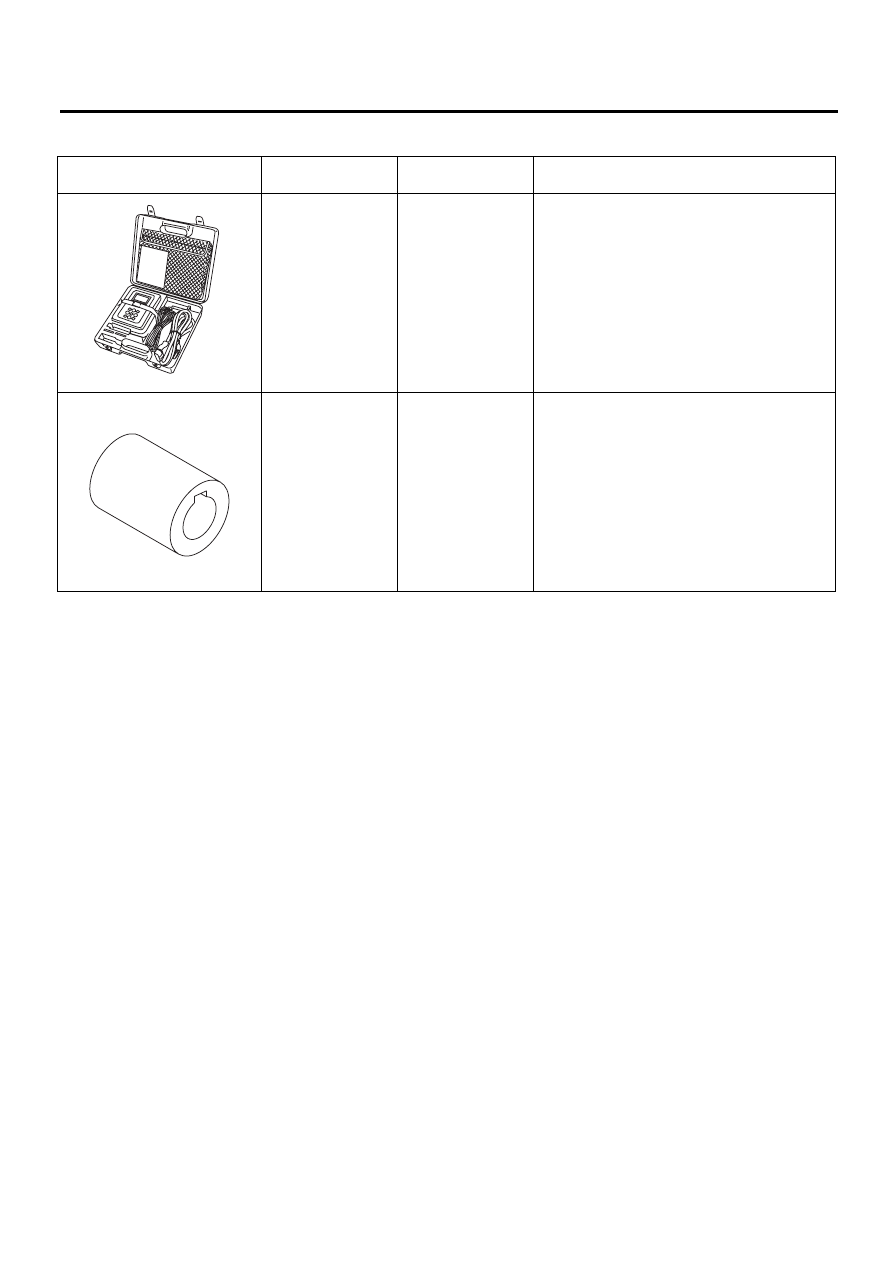

D: ПОДГОТОВКА ИНСТРУМЕНТА

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для поиска и устранения неис-
правностей в электрических системах.

499987500

ТОРЦОВЫЙ КЛЮЧ
КОЛЕНЧАТОГО
ВАЛА

Используется для прокручивания коленчато-
го вала.

ST1B022XG0

ST-499987500

EN(H4DO)(diag)-9

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

4. Расположение электрических компонентов

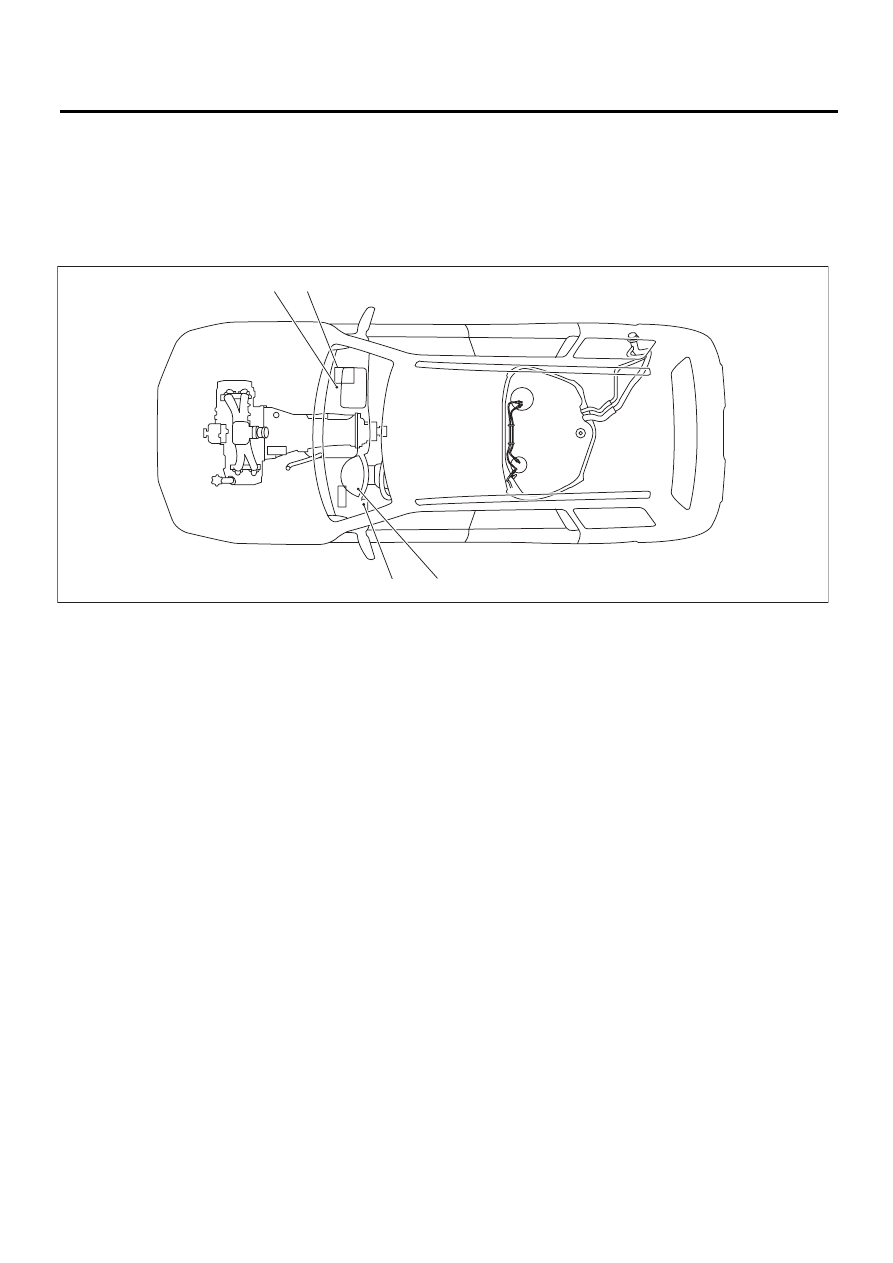

A: РАСПОЛОЖЕНИЕ

1. ДВИГАТЕЛЬ

• БЛОК УПРАВЛЕНИЯ

• Модель с левосторонним управлением

EN-04389

(1)

(2)

(4)

(3)

EN(H4DO)(diag)-10

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

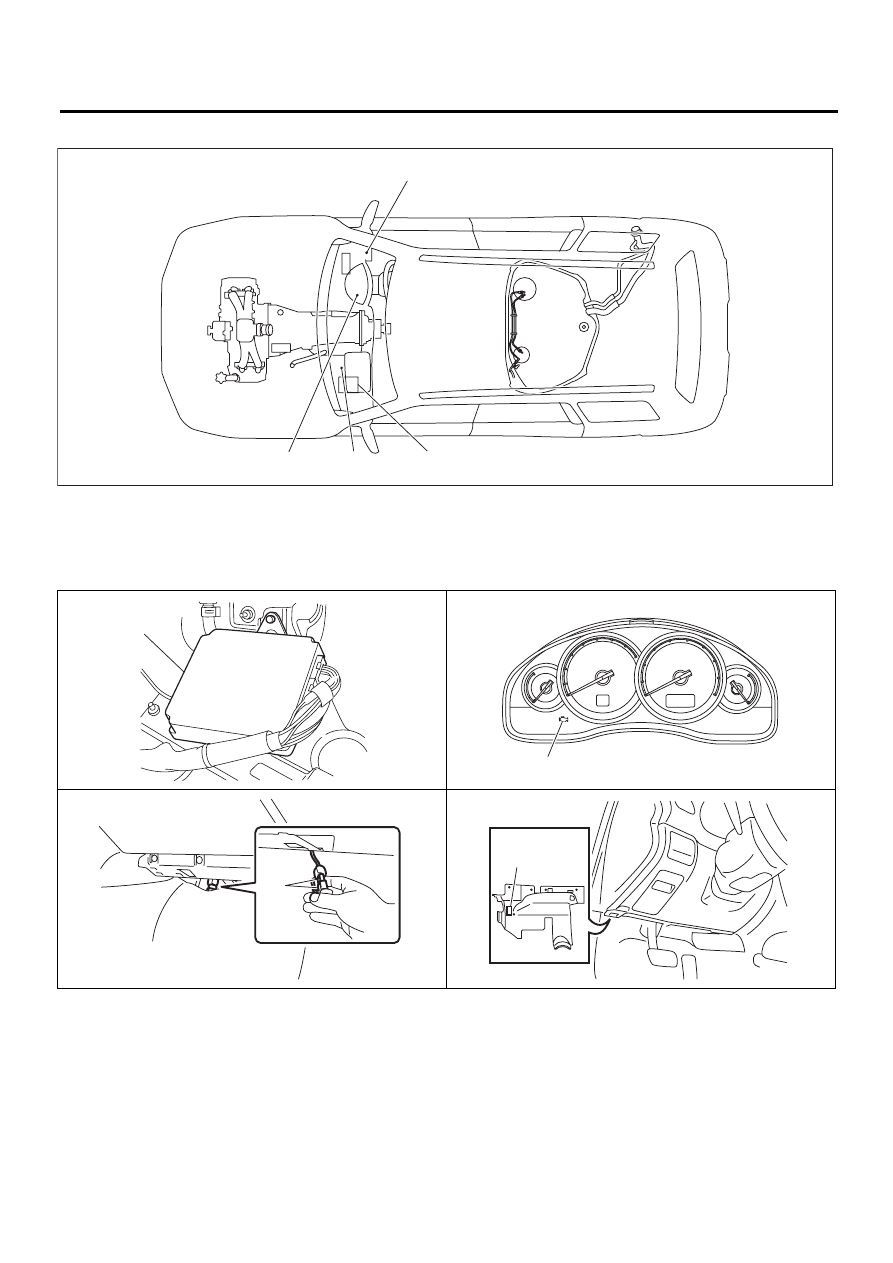

• Модель с правосторонним управлением

(1)

Блок управления двигателем (ECM)

(3)

Разъем режима поставки (тестового
режима)

(4) Разъем передачи данных

(2)

Контрольная лампа обнаружения
неисправности









EN-04390

(1)

(2)

(4)

(3)

EN-01147

(1)

EN-01966

(2)

EN-02975

(3)

AT-01877

(4)

EN(H4DO)(diag)-11

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

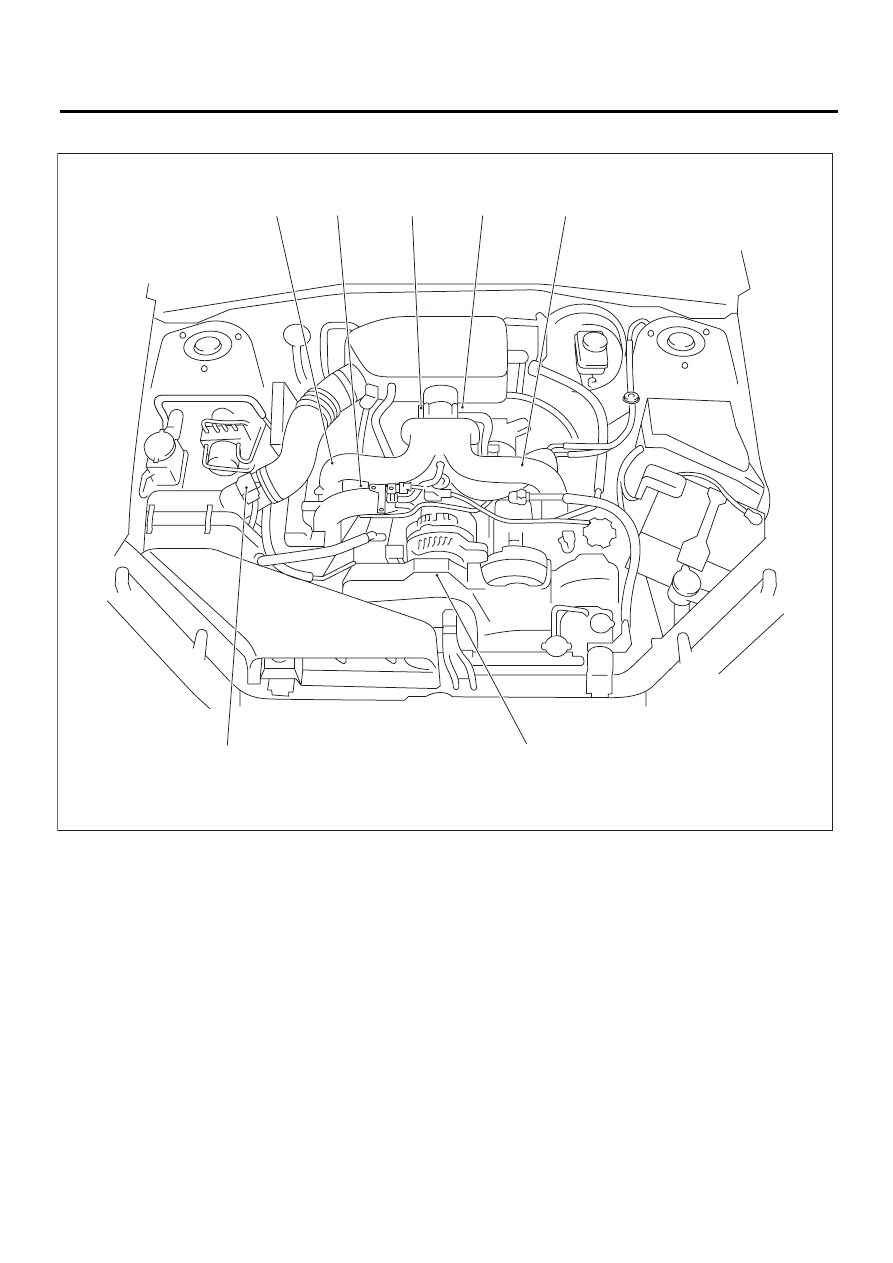

• ДАТЧИК

(1)

Блок электронной дроссельной
заслонки

(4)

Датчик детонации

(7)

Датчик массового расхода и
температуры впускаемого воз-
духа

(2)

Датчик температуры охлаждаю-
щей жидкости

(5)

Датчик положения распредели-
тельного вала

(3)

Датчик абсолютного давления в
коллекторе

(6)

Датчик угла поворота коленчато-
го вала





EN-06256

(2)

(3)

(4)

(5)

(6)

(7)

(1)
