EX(H4DO)-2

Общие сведения

СИСТЕМА ВЫПУСКА

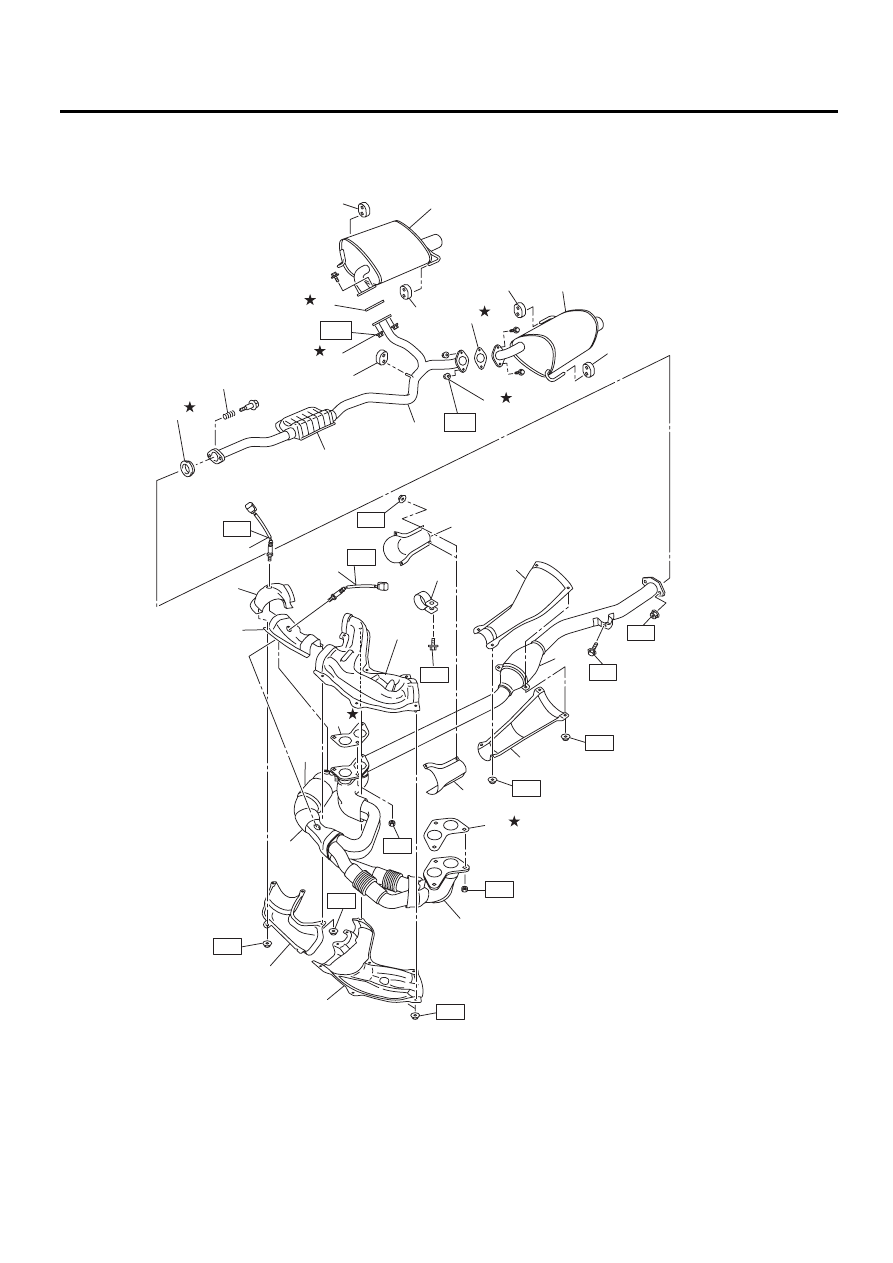

1. Общие сведения

A: УЗЕЛ

T6

T6

(5)

(9)

(5)

(5)

(4)

(3)

(5)

(5)

(2)

(8)

(7)

(6)

(7)

(6)

(1)

EX-02247

T1

T1

T1

T5

T1

T1

T4

T4

(23)

(24)

(19)

(17)

(11)

(10)

(20)

(14)

(12)

(21)

(26)

(13)

T2

T1

(25)

(25)

T1

T3

(16)

T3

(15)

(22)

(18)

EX(H4DO)-3

Общие сведения

СИСТЕМА ВЫПУСКА

B: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.
• В случае налипания масла на выхлопную
трубу, полностью вытрите его, чтобы избежать
возгорания.

(1) Прокладка

(14) Хомут

(24) Нижняя правая крышка пе-

редней выхлопной трубы

(2) Пружина

(15) Передний датчик кислорода (качества

топливовоздушной смеси)

(3) Камера

(16) Задний датчик кислорода

(25) Прокладка

(4) Задняя выхлопная труба

(17) Передний каталитический нейтрализатор (26) Камера

(5) Резиновая подушка

(18) Задний каталитический нейтрализатор

(6) Самоконтрящаяся гайка

(19) Передняя выхлопная труба

Момент затяжки: Нм (кгс-м,
фунт-сила-фут)

(7) Прокладка

(20) Верхняя левая крышка передней выхлоп-

ной трубы

T1: 13 (1,3, 9,6)

(8) Глушитель (правый)

T2: 18 (1,8, 13,3)

(9) Глушитель (левый)

(21) Верхняя правая крышка передней вы-

хлопной трубы

T3: 21 (2,1, 15,5)

(10) Верхняя крышка центральной

выхлопной трубы

T4: 30 (3,1, 22,1)

(11) Нижняя крышка центральной

выхлопной трубы

(22) Верхняя крышка переднего каталитичес-

кого нейтрализатора

T5: 35 (3,6, 25,8)

(12) Правая крышка заднего ката-

литического нейтрализатора

T6: 48 (4,9, 35,4)

(13) Левая крышка заднего катали-

тического нейтрализатора

(23) Нижняя левая крышка передней выхлоп-

ной трубы

EX(H4DO)-4

Передняя выхлопная труба

СИСТЕМА ВЫПУСКА

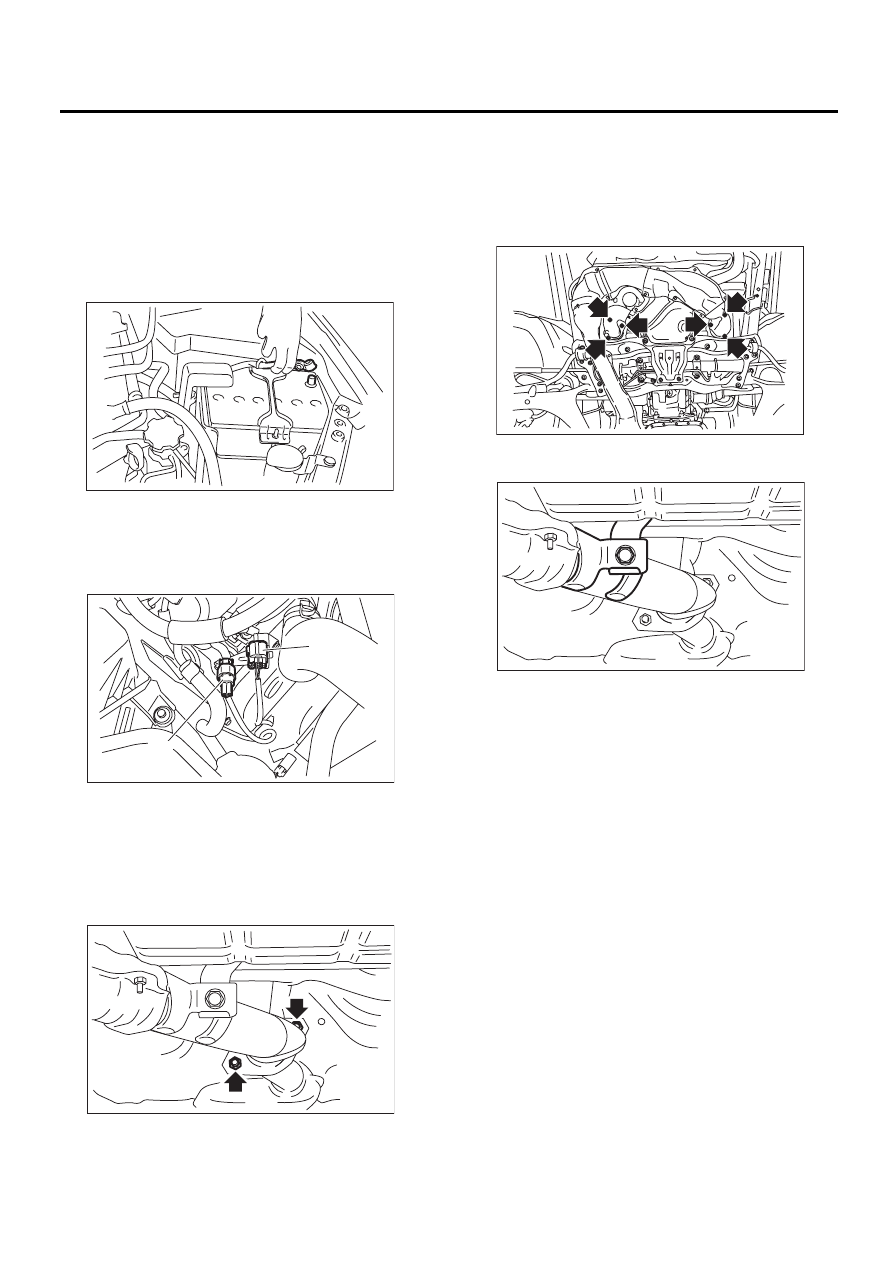

2. Передняя выхлопная труба

A: СНЯТИЕ

ОСТОРОЖНО:
Будьте осторожны, чтобы не обжечься, пос-
кольку выхлопная труба после езды стано-
вится очень горячей.
1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Снимите фиксатор, удерживающий жгут
проводки, и отсоедините следующие разъемы.

(1) Разъем переднего датчика кислорода
(топливовоздушной смеси)
(2) Разъем заднего датчика кислорода

4) Поднимите автомобиль на подъемнике.
5) Отделите переднюю выхлопную трубу от за-
дней выхлопной трубы.

6) Снимите нижний кожух.
7) Отверните гайки, крепящие переднюю вы-
хлопную трубу на головках блока цилиндров.

ОСТОРОЖНО:
Будьте осторожны, чтобы не уронить узел
передней выхлопной трубы.

8) Отверните болт, который крепит переднюю
выхлопную трубу к кронштейну.

9) Снимите узел передней выхлопной трубы с
автомобиля.

ОСТОРОЖНО:
• Будьте осторожны, чтобы узел передней
выхлопной трубы не выпал при снятии, пос-
кольку он очень тяжелый.
• После снятия узла передней выхлопной
трубы, не прилагайте излишнего усилия к
задней выхлопной трубе.
10) Снимите передний и задний датчики кисло-
рода. <См. FU(H4DO)-32, СНЯТИЕ, Передний
датчик кислорода (качества топливовоздуш-
ной смеси).> <См. FU(H4DO)-34, СНЯТИЕ, За-
дний датчик кислорода.>

(A) Разъем переднего датчика кислорода (топ-

ливовоздушной смеси)

(B) Разъем заднего датчика кислорода

IN-00203

(B)

(A)

FU-02734

EX-02194

EX-02249

EX-02193

EX(H4DO)-5

Передняя выхлопная труба

СИСТЕМА ВЫПУСКА

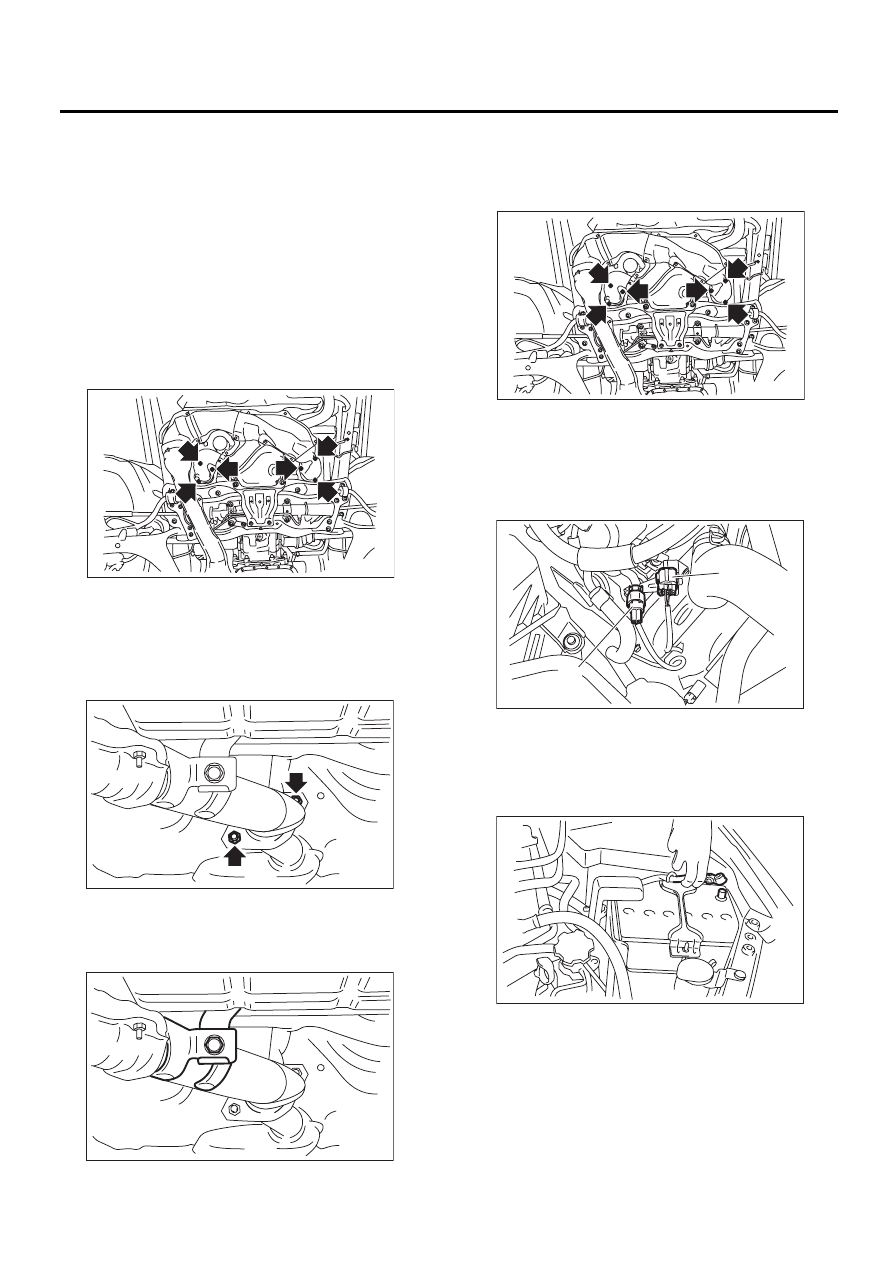

B: УСТАНОВКА

1) Установите передний и задний датчики кис-
лорода на переднюю выхлопную трубу. <См.
FU(H4DO)-33, УСТАНОВКА, Передний датчик
кислорода (качества топливовоздушной сме-
си).> <См. FU(H4DO)-35, УСТАНОВКА, Задний
датчик кислорода.>
2) Установите узел передней выхлопной трубы
на автомобиль.
3) Временно затяните гайки, крепящие пере-
днюю выхлопную трубу на головках блоков ци-
линдров.
ПРИМЕЧАНИЕ:
Используйте новую прокладку.

4) Затяните болты, крепящие переднюю вы-
хлопную трубу к задней выхлопной трубе.
ПРИМЕЧАНИЕ:
Используйте новую прокладку.
Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

5) Затяните болты, крепящие переднюю вы-
хлопную трубу на кронштейне держателя.
Момент затяжки:

35 Нм (3,6 кгс-м, 25,8 фунт-сила-фут)

6) Затяните гайки, крепящие переднюю вы-
хлопную трубу на головках блоков цилиндров.

Момент затяжки:

30 Нм (3,1 кгс-м, 22,1 фунт-сила-фут)

7) Установите нижний кожух.
8) Опустите автомобиль.
9) Подключите следующие разъемы.

(1) Разъем переднего датчика кислорода
(топливовоздушной смеси)
(2) Разъем заднего датчика кислорода

10) Присоедините провод массы к аккумулятору.

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Проверьте на предмет отверстий или нали-
чия ржавчины.

EX-02249

EX-02194

EX-02193

(A) Разъем переднего датчика кислорода (топ-

ливовоздушной смеси)

(B) Разъем заднего датчика кислорода

EX-02249

(B)

(A)

FU-02734

IN-00203
