Subaru Legacy (2008 год). Руководство - часть 206

ME(H4DO)-40

Клиновидный ремень

МЕХАНИЧЕСКАЯ ЧАСТЬ

12.Клиновидный ремень

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене отдельных деталей, выполняйте
работу без снятия двигателя с автомобиля.

1. ПЕРЕДНИЙ РЕМЕНЬ

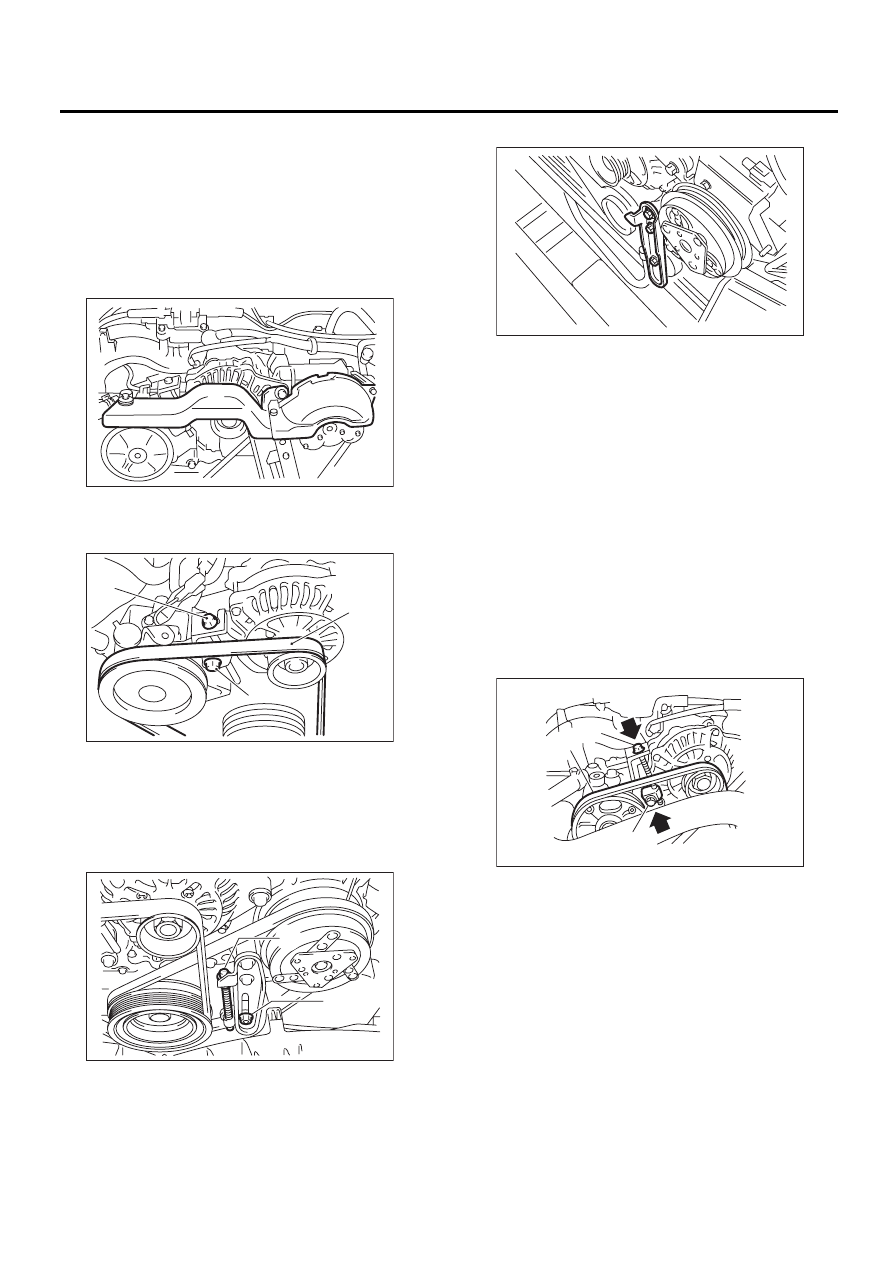

1) Снимите крышки клиновидного ремня.

2) Ослабьте фиксирующий болт (A).
3) Ослабьте болт ползуна (В).
4) Снимите передний клиновидный ремень (С).

2. ЗАДНИЙ РЕМЕНЬ

1) Снимите передние ремни. <См. ME(H4DO)-
40, ПЕРЕДНИЙ РЕМЕНЬ, СНЯТИЕ, Клиновид-
ный ремень.>
2) Ослабьте фиксирующую гайку (A).
3) Ослабьте болт ползуна (В).

4) Снимите задний клиновидный ремень.

5) Снимите натяжитель ремня.

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
Вытрите любые остатки масла и воды с ремня
и шкива.

1. ПЕРЕДНИЙ РЕМЕНЬ

1) Установите передний ремень (C) и затяните
болт ползуна до получения необходимого натя-
жения ремня. <См. ME(H4DO)-41, ПРОВЕРКА,
Клиновидный ремень.>
2) Затяните фиксирующий болт (A).
3) Затяните болт ползуна (В).

Момент затяжки:

Фиксирующий болт (А)

25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)

Болт ползуна (В)

8 Нм (0,8 кгс-м, 5,9 фунт-сила-фут)

ME-00222

ME-00059

(A)

(C)

(B)

ME-00060

(A)

(B)

ME-00061

(B)

(C)

(A)

ME-02699

ME(H4DO)-41

Клиновидный ремень

МЕХАНИЧЕСКАЯ ЧАСТЬ

2. ЗАДНИЙ РЕМЕНЬ

1) Установите натяжитель ремня.
2) Установите задний ремень и затяните болт
ползуна ползуна (В) до получения необходимо-
го натяжения ремня. <См. ME(H4DO)-41, ПРО-
ВЕРКА, Клиновидный ремень.>
3) Затяните фиксирующую гайку (A).

Момент затяжки:

Фиксирующая гайка (А)

23 Нм (2,3 кгс-м, 17,0 фунт-сила-фут)

4) Установите передний ремень.
<См. ME(H4DO)-40, ПЕРЕДНИЙ РЕМЕНЬ, УС-
ТАНОВКА, Клиновидный ремень.>

C: ПРОВЕРКА

1) Замените ремни при наличии трещин, потер-
тостей или износа.
2) Проверьте натяжение клиновидного ремня и
отрегулируйте его в случае необходимости, из-
меняя положение установки генератора или
натяжного шкива.

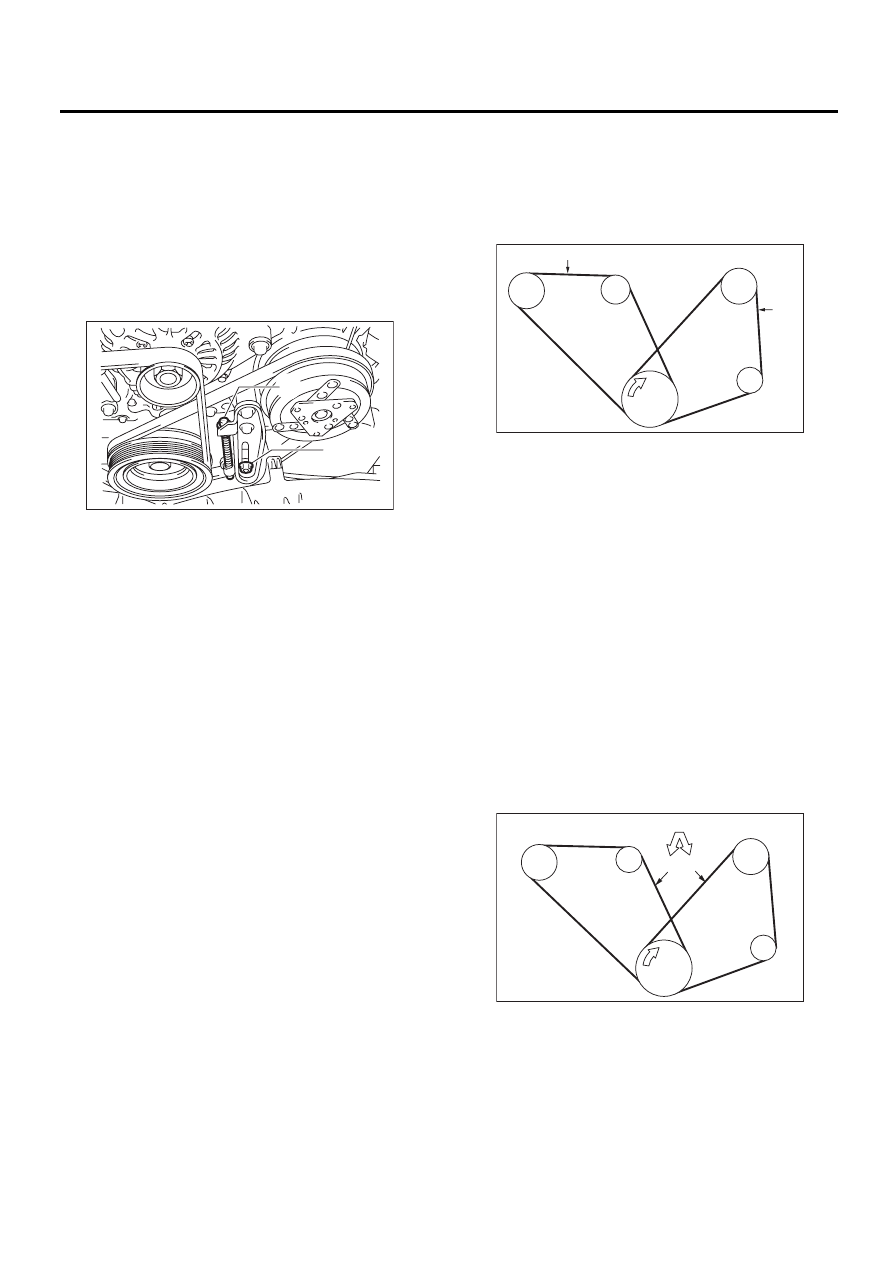

Натяжение ремня (с измерителем натяже-
ния ремня):
Передний ремень:

При установке новых деталей:

640 — 780 Н (65 — 80 кгс, 144 — 175 фунт-
силы)

При проверке

490 — 640 Н (50 — 65 кгс, 110 — 144 фунт-
силы)

Задний ремень:

При установке новых деталей:

650 — 750 Н (66 — 76 кгс, 146 — 169 фунт-
силы)

При проверке

350 — 450 Н (36 — 46 кгс, 79 — 101 фунт-
силы)

Натяжение ремня (без использования изме-
рителя натяжения ремня):

Передний ремень:

При установке новых деталей:

7 — 9 мм (0,276 — 0,354 дюйма)

При проверке

9 — 11 мм (0,354 — 0,433 дюйма)

Задний ремень:

При установке новых деталей:

7,5 — 8,5 мм (0,295 — 0,335 дюйма)

При проверке

9,0 — 10,0 мм (0,354 — 0,394 дюйма)

ME-00060

(A)

(B)

(A) Передний ремень
(B) Задний ремень

C/P Шкив коленчатого вала

GEN Генератор

P/S Шкив масляного насоса усилителя рулевого уп-

равления

A/C Шкив компрессора кондиционера

I/P Натяжной шкив

(A) Передний ремень
(B) Задний ремень

(C) 98 Н (10 кгс, 22 фунт-силы)

C/P Шкив коленчатого вала

GEN Генератор

P/S Шкив масляного насоса усилителя рулевого

управления

A/C Шкив компрессора кондиционера

I/P Натяжной шкив

PM-00154

C/P

P/S

A/C

GEN

(A)

(B)

I/P

ME-00226

(A) (B)

(C)

GEN

C/P

I/P

A/C

P/S

ME(H4DO)-42

Шкив коленчатого вала

МЕХАНИЧЕСКАЯ ЧАСТЬ

13.Шкив коленчатого вала

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене только одной детали, выполняйте
работы, не снимая двигатель с автомобиля.
1) Снимите клиновидные ремни.
<См. ME(H4DO)-40, СНЯТИЕ, Клиновидный ре-
мень.>

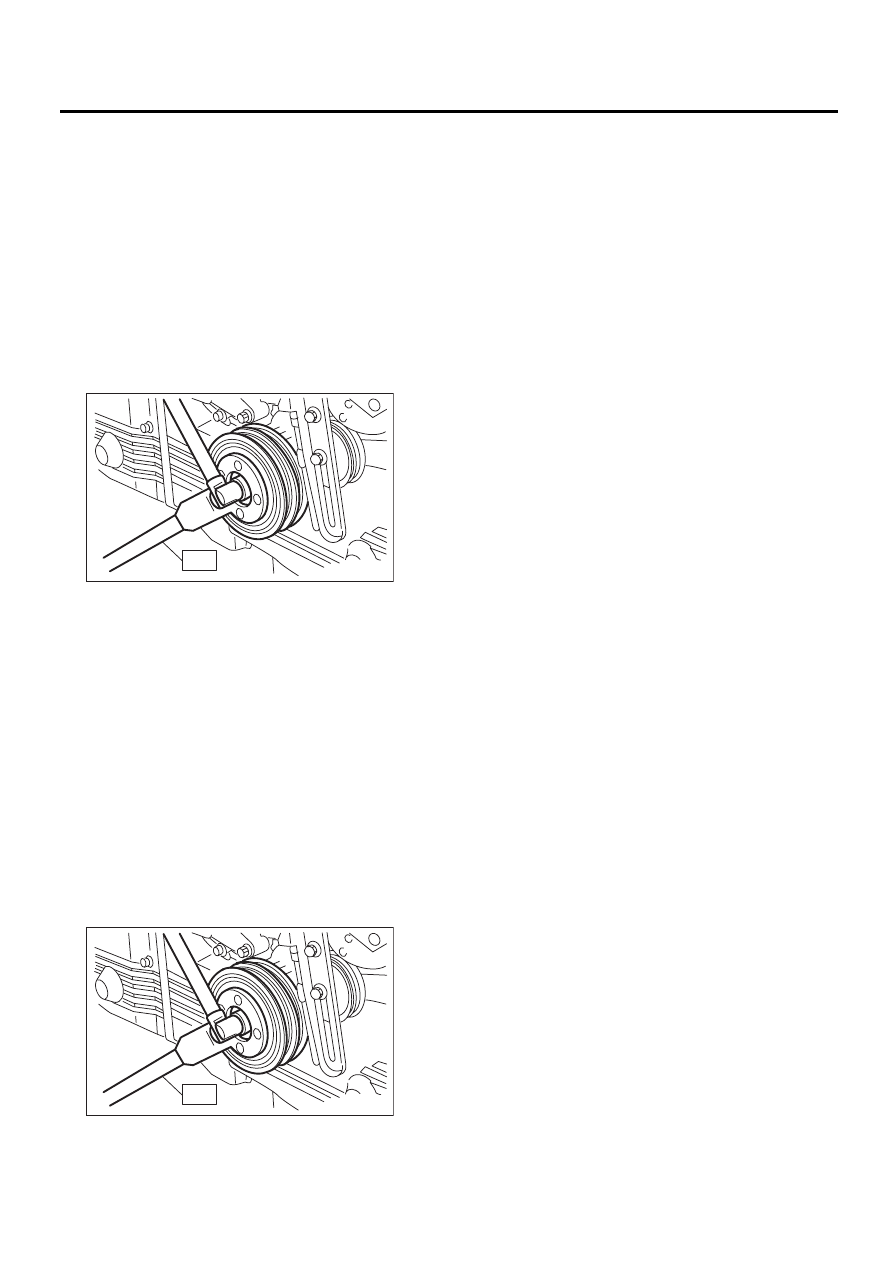

2) При помощи специального инструмента за-
фиксируйте шкив коленчатого вала и отверни-
те болт шкива коленчатого вала.
ST

499977400

КЛЮЧ ШКИВА КОЛЕНЧА-
ТОГО ВАЛА

3) Снимите шкив коленчатого вала.

B: УСТАНОВКА

1) Установите шкив коленчатого вала.
2) При помощи специального инструмента за-
фиксируйте шкив коленчатого вала и устано-
вите болты шкива коленчатого вала.
ST

499977400

КЛЮЧ ШКИВА КОЛЕНЧА-
ТОГО ВАЛА

(1) Очистите резьбу коленчатого вала при
помощи сжатого воздуха.
(2) Нанесите моторное масло на седло бол-
та шкива коленчатого вала и резьбу.
(3) Временно затяните болты с моментом
44 Нм (4,5 кгс-м, 32,5 фунт-сила-фут).
(4) Затяните болты шкива коленчатого вала.

Момент затяжки:

130 Нм (13,3 кгс-м, 95,9 фунт-сила фут)

3) Проверьте, чтобы угол затяжки болта шкива
коленчатого вала был 45° или более. Если угол
составляет менее 45°, выполните следующую
процедуру.

ОСТОРОЖНО:
Если угол затяжки болта шкива коленчато-
го вала составляет менее 45°, болт повреж-
ден. В этом случае болт необходимо заме-
нить новым.

(1) Замените болты шкива коленчатого ва-
ла и очистите их.

Болт шкива коленчатого вала:

Деталь № 12369AA011

(2) Очистите резьбу коленчатого вала при
помощи сжатого воздуха.
(3) Нанесите моторное масло на седло бол-
та шкива коленчатого вала и резьбу.
(4) Временно затяните болты с моментом
44 Нм (4,5 кгс-м, 32,5 фунт-сила-фут).
(5) Затяните болты шкива коленчатого ва-
ла на 45° — 60°.

ПРИМЕЧАНИЕ:
Проводите процедуры затяжки, проверяя угол
затяжки болта шкива коленчатого вала по ука-
зателю на крышке ремня ГРМ.
4) Установите клиновидные ремни.
<См. ME(H4DO)-40, УСТАНОВКА, Клиновид-
ный ремень.>

C: ПРОВЕРКА

1) Убедитесь, что клиновидный ремень не из-
ношен или не поврежден другим образом.
2) Проверьте натяжение ремня. <См. ME(H4DO)-
41, ПРОВЕРКА, Клиновидный ремень.>

ME-00063

ST

ME-00063

ST

ME(H4DO)-43

Крышка ремня ГРМ

МЕХАНИЧЕСКАЯ ЧАСТЬ

14.Крышка ремня ГРМ

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене только одной детали, выполняйте
работы, не снимая двигатель с автомобиля.
1) Снимите клиновидные ремни.
<См. ME(H4DO)-40, СНЯТИЕ, Клиновидный ре-
мень.>
2) Снимите шкив коленчатого вала.
<См. ME(H4DO)-42, СНЯТИЕ, Шкив коленчато-
го вала.>

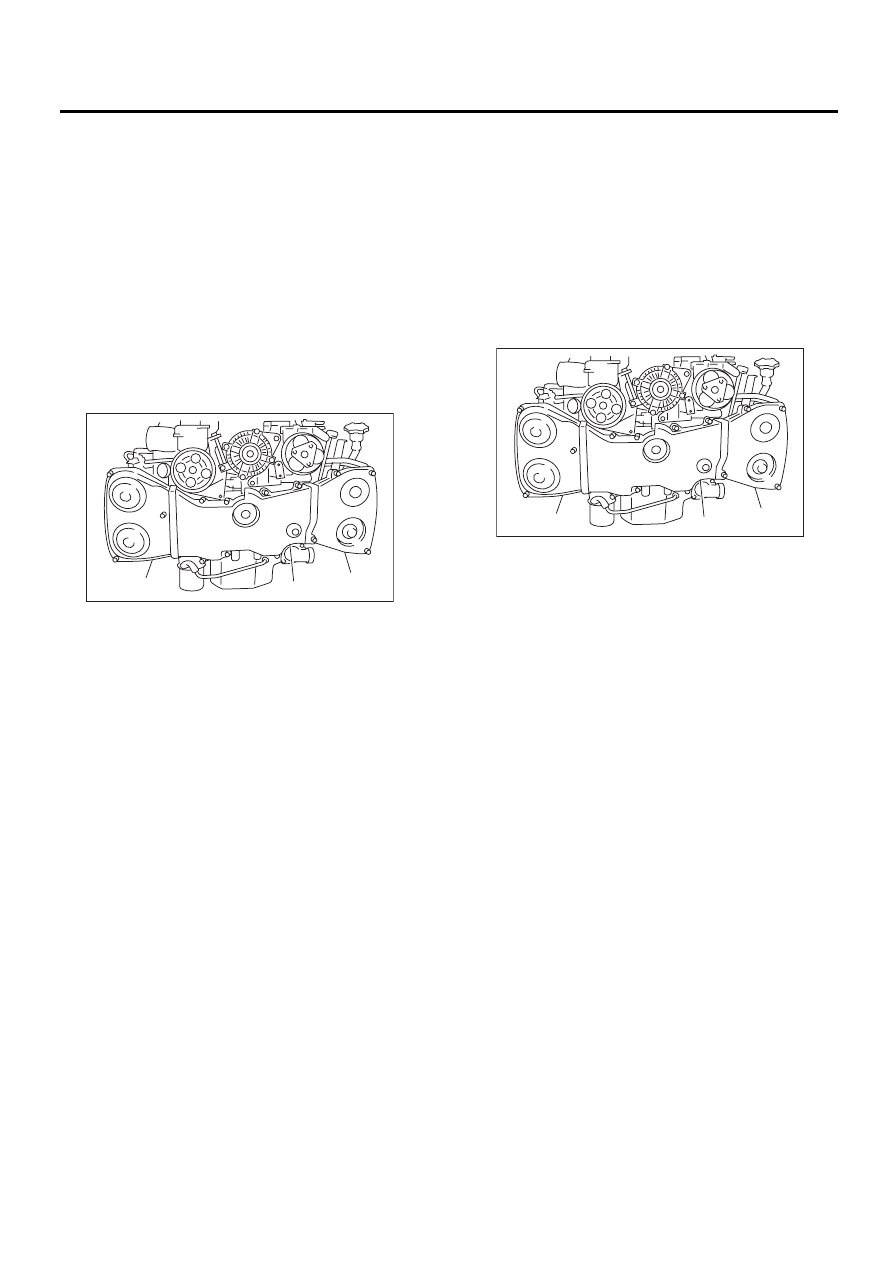

3) Снимите крышку ремня ГРМ (левую) (А).
4) Снимите крышку ремня ГРМ (правую) (В).
5) Снимите переднюю крышку ремня ГРМ (С).

B: УСТАНОВКА

1) Установите переднюю крышку ремня ГРМ (С).

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

2) Установите крышку ремня ГРМ (правую) (В).

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

3) Установите крышку ремня ГРМ (левую) (А).

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

4) Установите шкив коленчатого вала. <См.
ME(H4DO)-42, УСТАНОВКА, Шкив коленчатого
вала.>
5) Установите клиновидные ремни.
<См. ME(H4DO)-40, УСТАНОВКА, Клиновид-
ный ремень.>

C: ПРОВЕРКА

Проверьте крышку ремня ГРМ на предмет пов-
реждений.

ME-00064

(A)

(C)

(B)

ME-00064

(A)

(C)

(B)
