Subaru Legacy (2008 год). Руководство - часть 200

ME(H4DO)-16

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

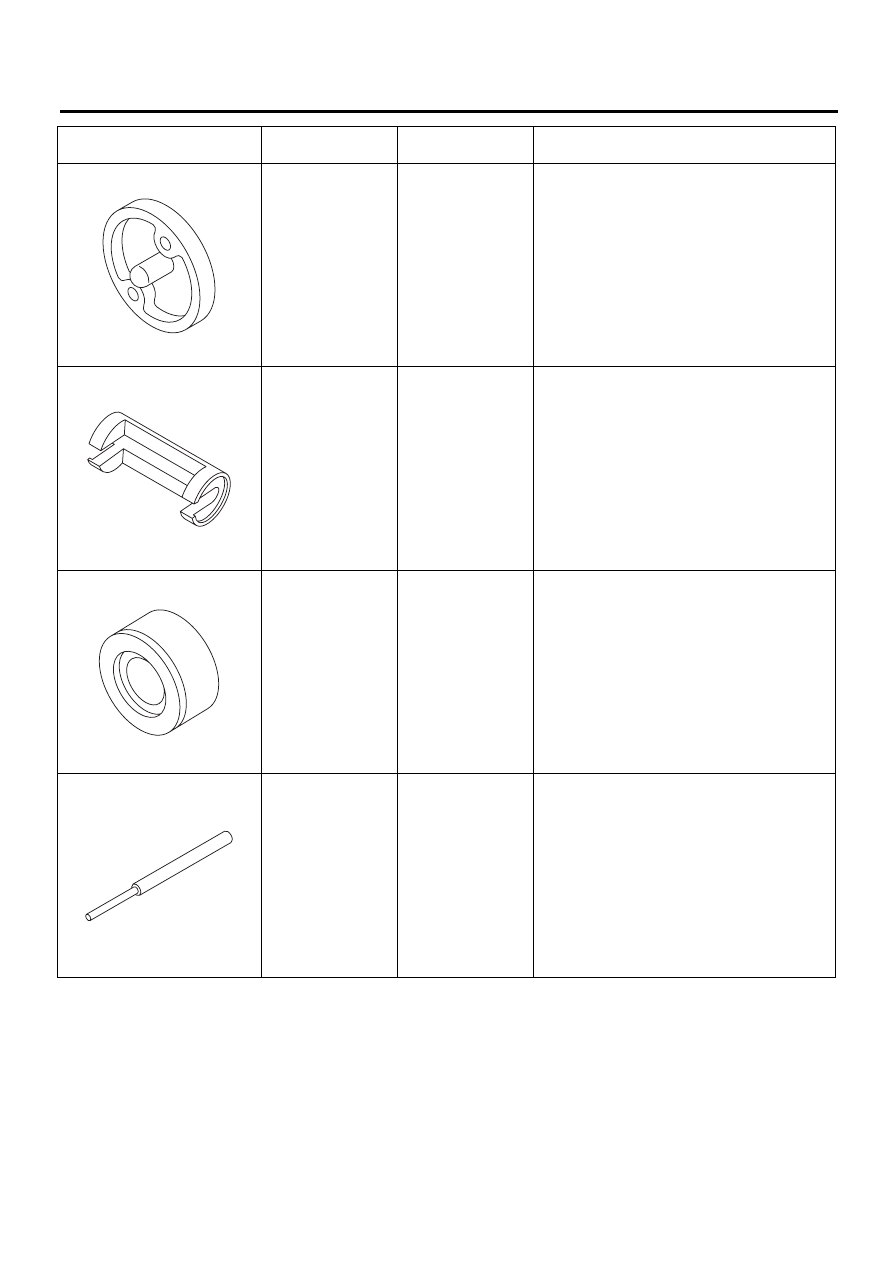

398744300

НАПРАВЛЯЮЩАЯ
ПОРШНЯ

Используется для установки поршня в ци-
линдр.

498857100

НАПРАВЛЯЮЩАЯ
ДЛЯ УСТАНОВКИ
МАСЛОСЪЕМНЫХ
КОЛПАЧКОВ

Используется для запрессовки маслосъем-
ных колпачков направляющих втулок впуск-
ных и выпускных клапанов.

499017100

НАПРАВЛЯЮЩАЯ
ПОРШНЕВОГО
ПАЛЬЦА

Используется для установки поршневого
пальца, поршня и шатуна.

499037100

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ СНЯТИЯ
И УСТАНОВКИ
ВТУЛКИ ШАТУНА

Используется для снятии и установки втулки
шатуна.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST-398744300

ST-498857100

ST-499017100

ST-499037100

ME(H4DO)-17

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

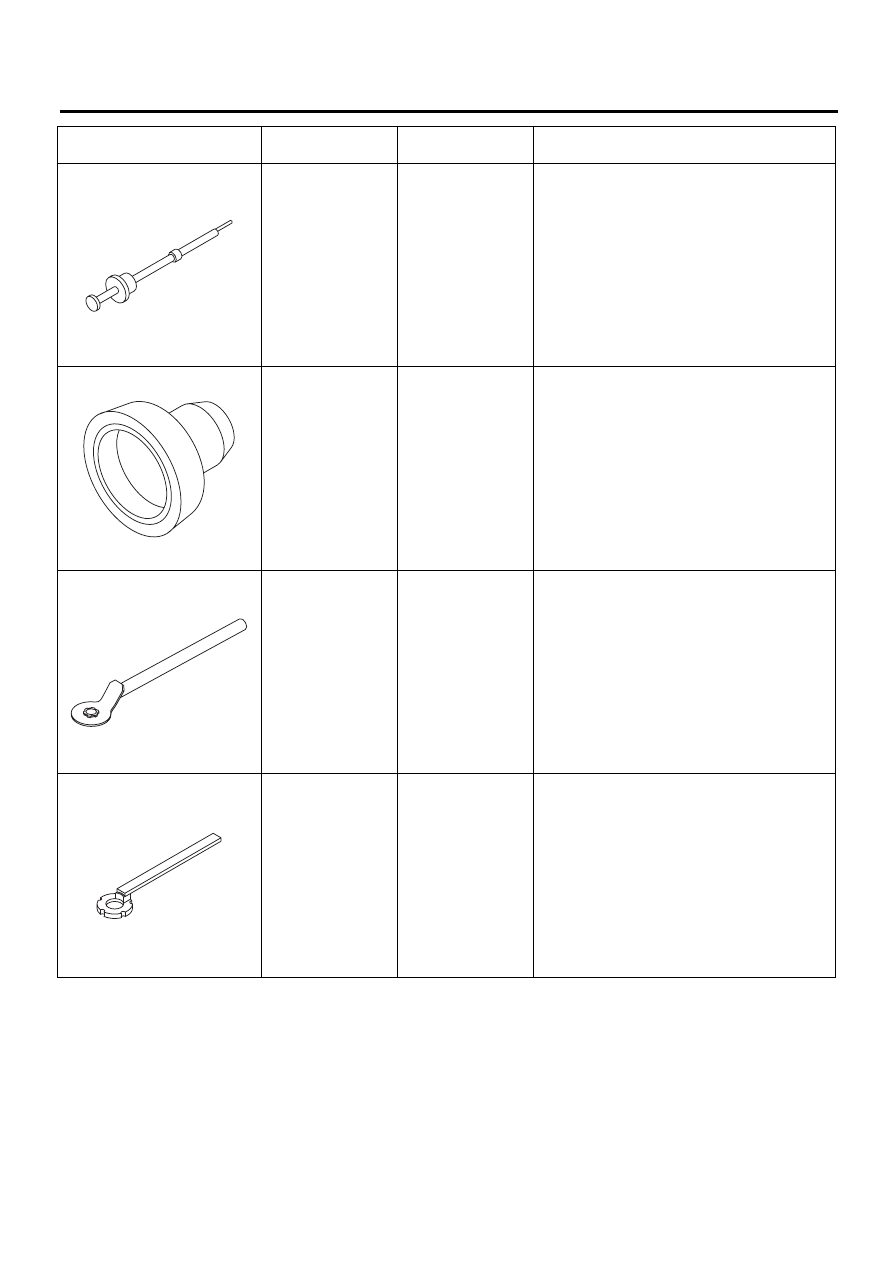

499097700

СЪЕМНИК ПОРШ-
НЕВОГО ПАЛЬЦА

Используется для снятия поршневого паль-
ца.

499587200

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ САЛЬНИ-
КА КОЛЕНЧАТО-
ГО ВАЛА

• Используется для установки сальника ко-
ленчатого вала.
• Используется вместе с НАПРАВЛЯЮЩЕЙ
САЛЬНИКА КОЛЕНЧАТОГО ВАЛА
(499597100).

499977500

КЛЮЧ ЗВЕЗДОЧ-
КИ РАСПРЕДЕЛИ-
ТЕЛЬНОГО ВАЛА

Используется для снятия и установки звез-
дочки впускного распределительного вала.

499207400

КЛЮЧ ЗВЕЗДОЧ-
КИ РАСПРЕДЕЛИ-
ТЕЛЬНОГО ВАЛА

Используется для снятия и установки звез-
дочки выпускного распределительного вала.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST-499097700

ST-499587200

ST-499977500

ST-499207400

ME(H4DO)-18

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

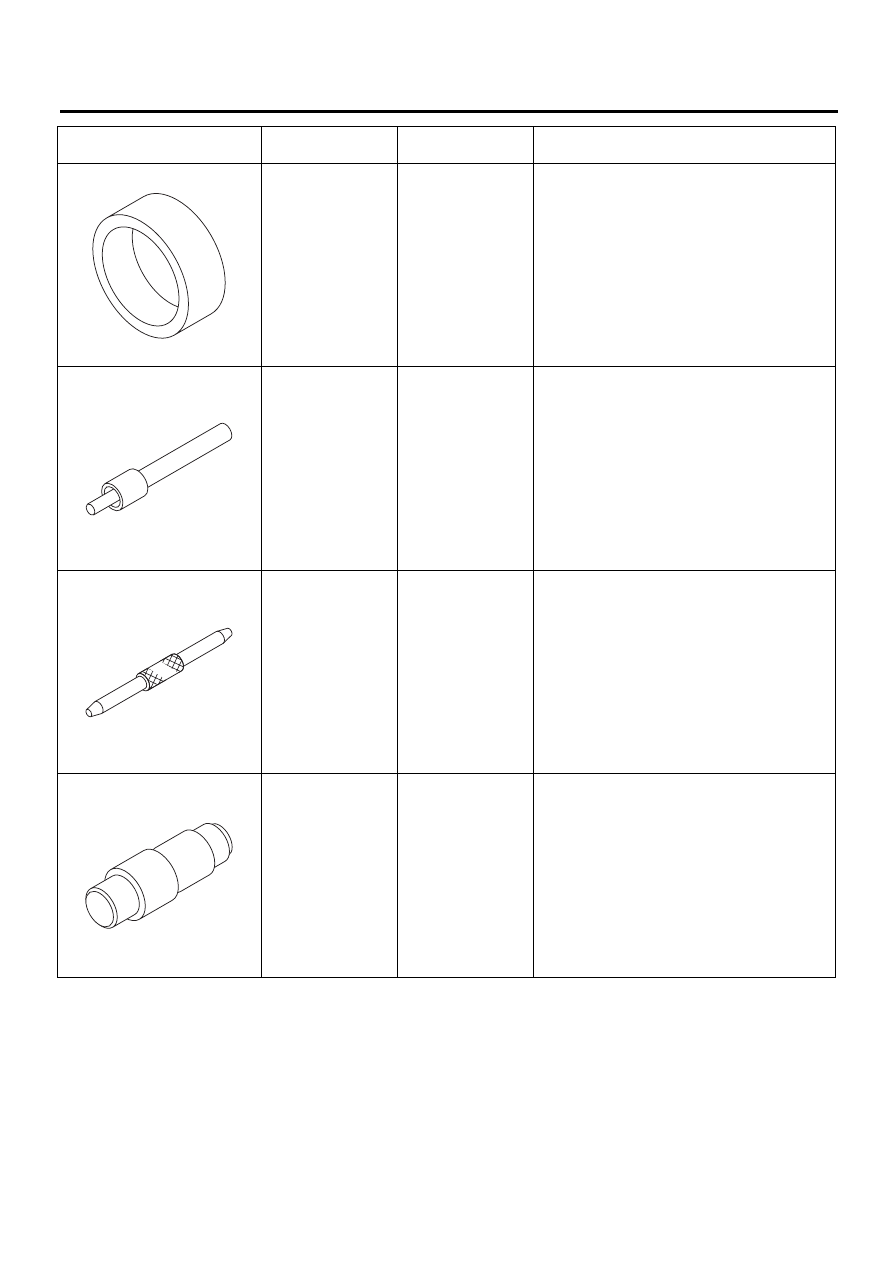

499597100

НАПРАВЛЯЮЩАЯ
САЛЬНИКА КО-
ЛЕНЧАТОГО ВАЛА

• Используется для установки сальника ко-
ленчатого вала.
• Используется вместе с ПРИСПОСОБЛЕ-
НИЕМ ДЛЯ УСТАНОВКИ САЛЬНИКА КОЛЕН-
ЧАТОГО ВАЛА (499587200).

499718000

СЪЕМНИК КЛА-
ПАННЫХ ПРУЖИН

Используется для снятия и установки кла-
панных пружин.

18251AA020

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ РЕГУЛИ-
РОВКИ НАПРАВ-
ЛЯЮЩИХ ВТУЛОК
КЛАПАНОВ

Используется для установки направляющих
втулок впускных и выпускных клапанов.

499767200

СЪЕМНИК НА-
ПРАВЛЯЮЩИХ
ВТУЛОК КЛАПА-
НОВ

Используется для снятия направляющих вту-
лок клапанов.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST-499597100

ST-499718000

ST18251AA020

ST-499767200

ME(H4DO)-19

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

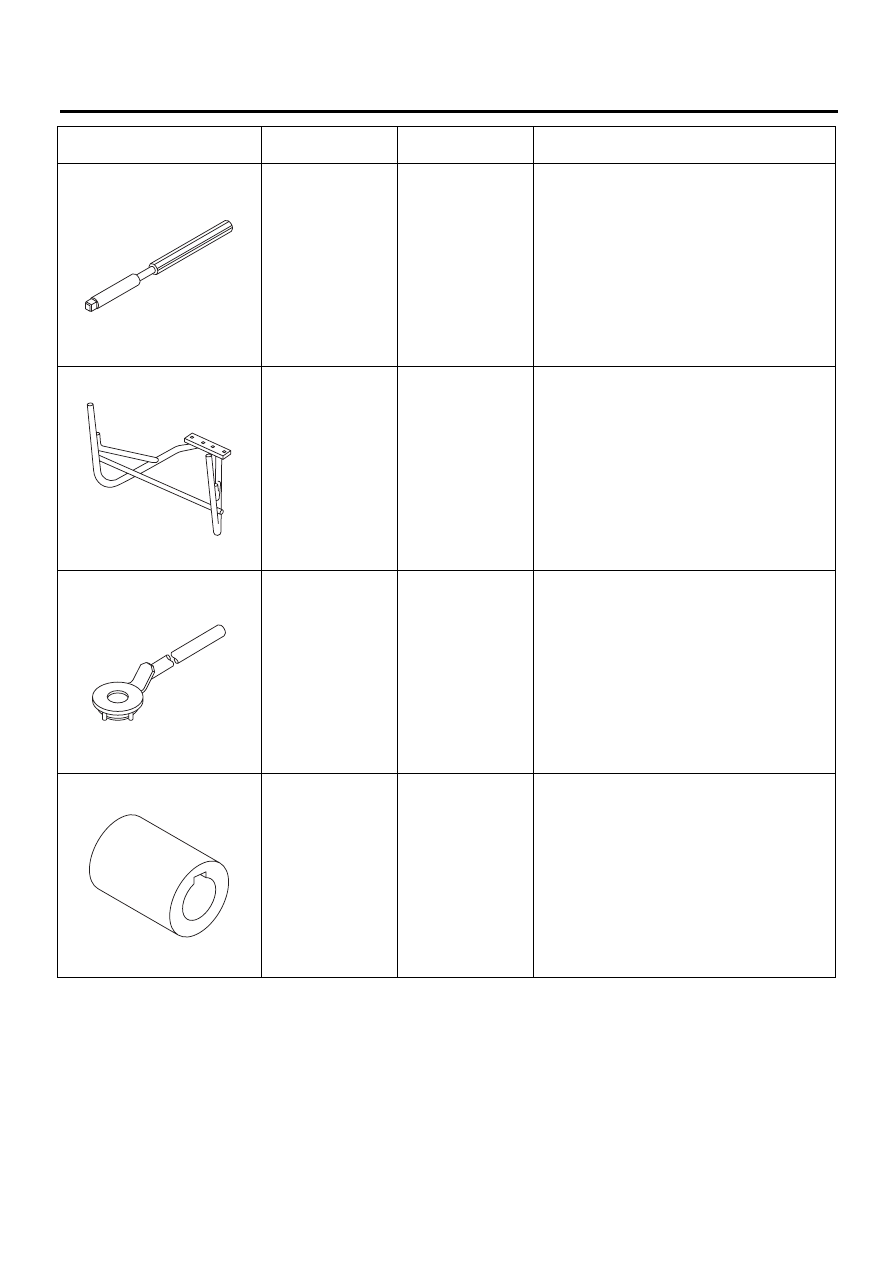

499767400

РАЗВЕРТКА ДЛЯ
НАПРАВЛЯЮЩИХ
ВТУЛОК КЛАПА-
НОВ

Используется для развертывания направля-
ющих втулок клапанов.

499817100

СТЕНД ДВИГАТЕ-
ЛЯ

• Стенд используется для разборки и сборки
двигателя.
• Используется вместе с АДАПТЕРАМИ
СТЕНДА ДВИГАТЕЛЯ ПРАВЫМ (498457000)
И ЛЕВЫМ (498457100).

499977400

КЛЮЧ ШКИВА КО-
ЛЕНЧАТОГО ВАЛА

Используется для остановки вращения шки-
ва коленчатого вала при отворачивании и за-
тяжке болтов шкива коленчатого вала.

499987500

ТОРЦОВЫЙ КЛЮЧ
КОЛЕНЧАТОГО
ВАЛА

Используется для прокручивания коленчато-
го вала.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST-499767400

ST-499817100

ST-499977400

ST-499987500
