FU(H4DO)-2

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Топливный
бак

Объем

64 л (16,9 галлонов США, 14,1 британских галлонов)

Место установки

Под задним сиденьем

Топливный
насос

Тип

Центробежный

Отключение при давлении на выходе 550 — 850 кПа (5,61 — 8,67 кгс/см

2

, 79,8 — 123,3 фунтов/кв. дюйм)

Производительность насоса

125 л (33 галлона США, 34,1 британских галлона)/ч или более

[12 В при 300 кПа (3,06 кгс/см

2

, 43,5 фунтов/кв. дюйм)]

Топливный фильтр

В баке

FU(H4DO)-3

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УЗЕЛ

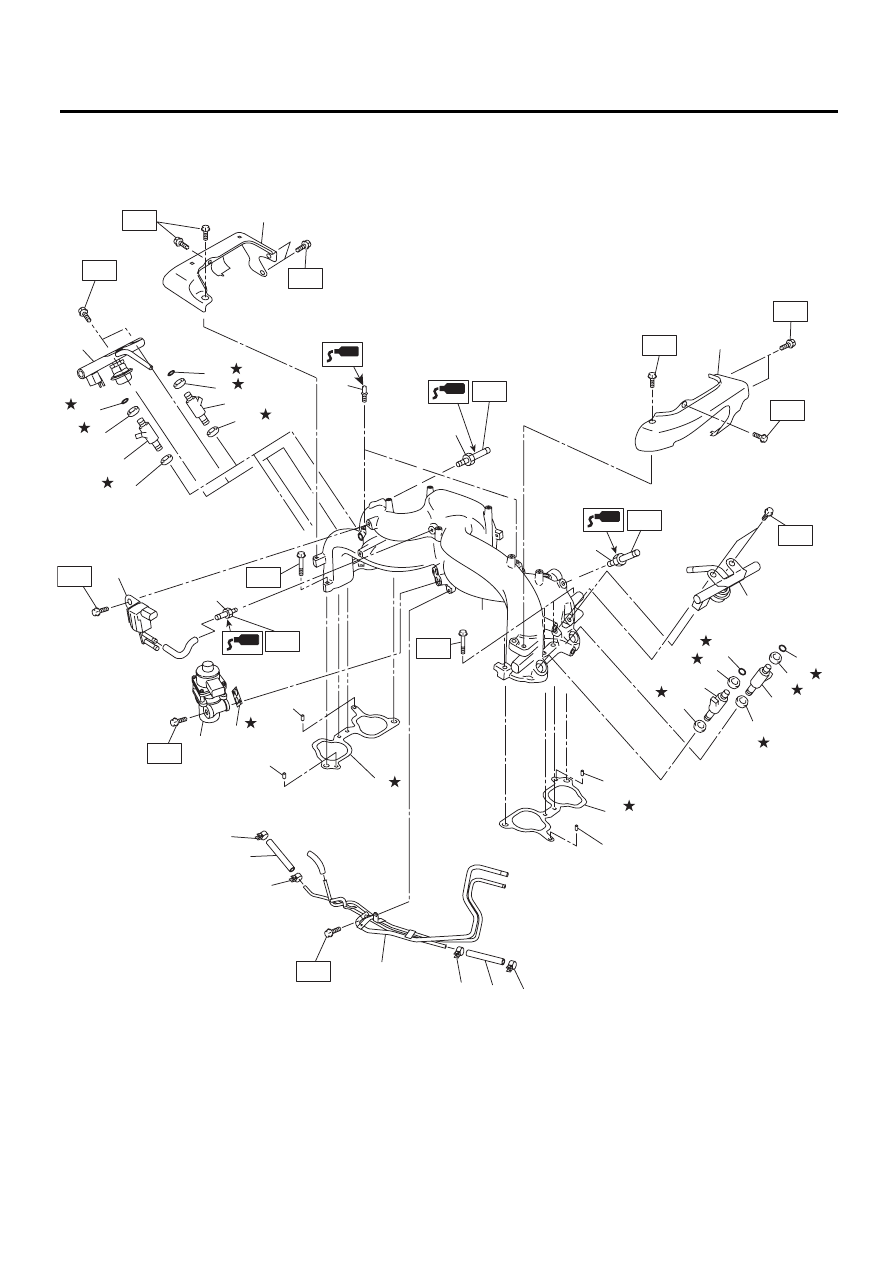

1. ВПУСКНОЙ КОЛЛЕКТОР

FU-03457

(6)

(1)

(7)

(11)

(9)

(8)

(10)

(5)

(4)

(16)

(12)

(15)

(19)

(19)

(19)

(19)

(18)

(18)

T3

T3

T3

T1

T4

T4

(2)

(3)

(3)

(2)

(3)

(3)

(7)

(11)

T3

(11)

(9)

(8)

(10)

(9)

(8)

(10)

(11)

(9)

(8)

(10)

T3

T3

T3

T3

T3

T2

(17)

T2

(13)

T2

(13)

(14)

FU(H4DO)-4

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

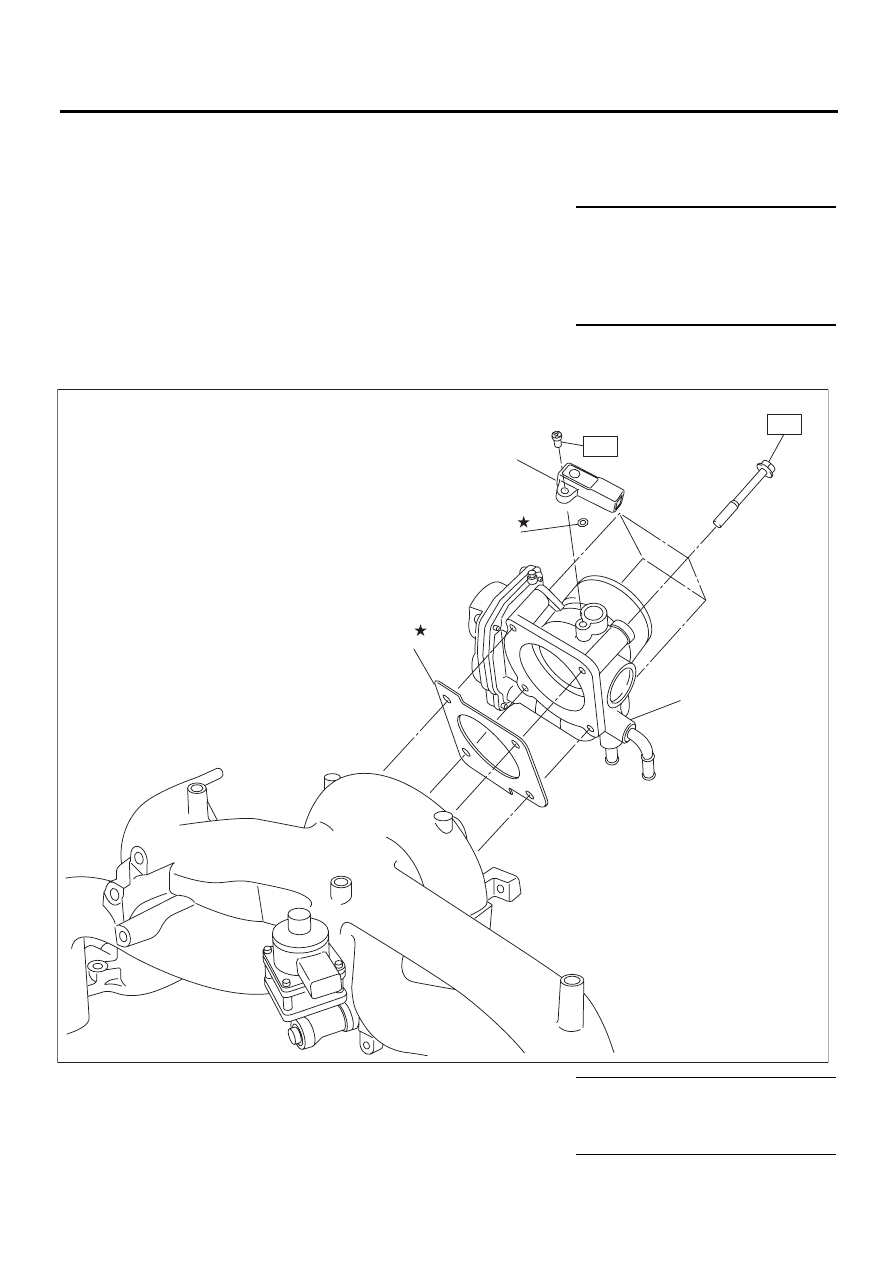

2. СИСТЕМА ВПУСКА ВОЗДУХА

(1)

Впускной коллектор

(10)

Уплотнительное кольцо

(18)

Топливный шланг

(2)

Прокладка

(11)

Уплотнительное кольцо

(19)

Хомут

(3)

Направляющий штифт

(12)

Электромагнитный клапан уп-
равления продувкой адсорбера

(4)

Клапан рециркуляции выхлоп-
ных газов

(13)

Штуцер

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(5)

Правый щиток топливной трубки

(14)

Штуцер

T1: 6,4 (0,65, 4,7)

(6)

Левый щиток топливной трубки

(15)

Топливная трубка

T2: 17 (1,7, 12,5)

(7)

Трубка топливного инжектора

(16)

Прокладка

T3: 19 (1,9, 14,0)

(8)

Топливный инжектор

(17)

Штуцер

T4: 25 (2,5, 18,4)

(9)

Изолятор

(1)
(2)
(3)

Прокладка
Корпус дроссельной заслонки
Датчик абсолютного давления в
коллекторе

(4)

Уплотнительное кольцо

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

T1: 2 (0,2, 1,5)

T2: 8 (0,8, 5,9)

FU-03255

T2

(1)

(2)

T1

(3)

(4)

FU(H4DO)-5

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

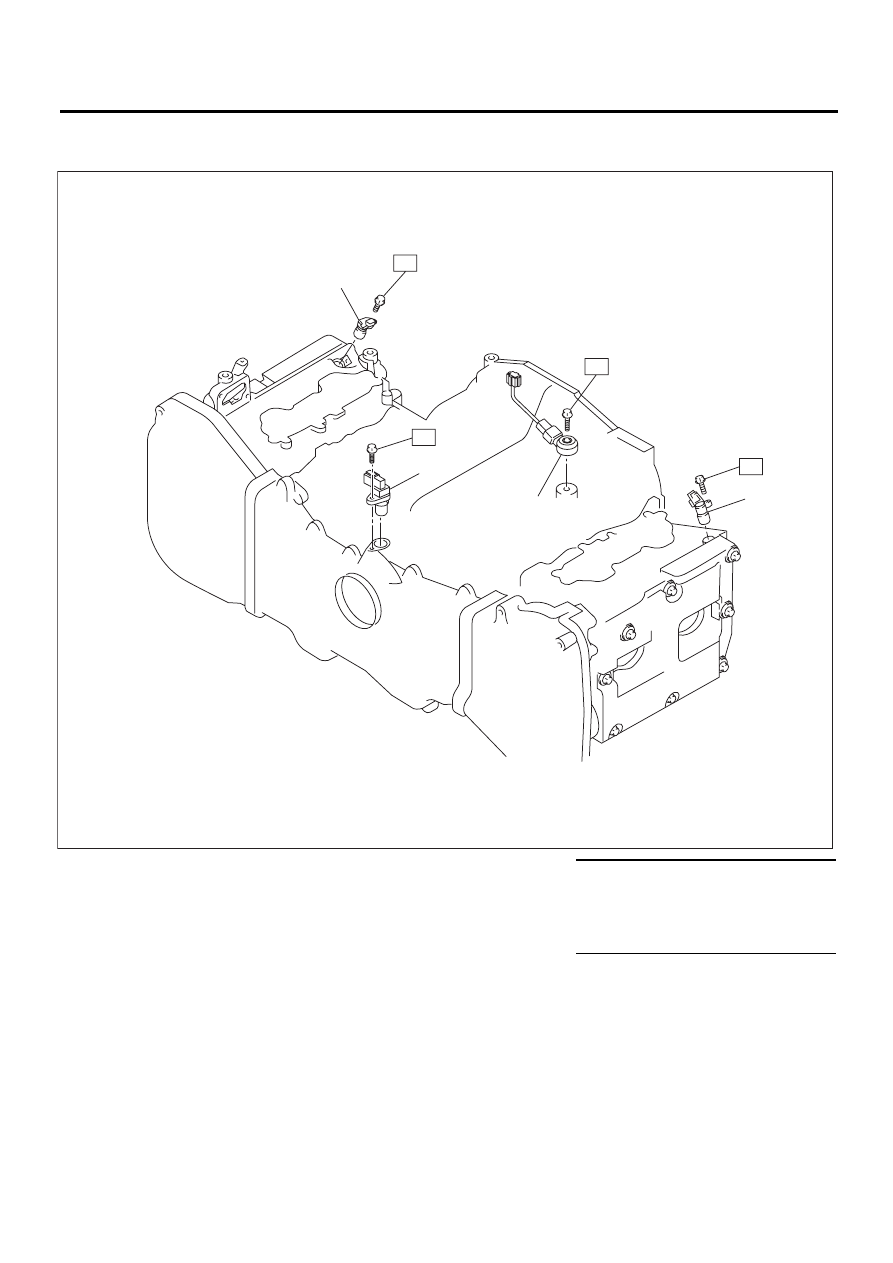

3. ДАТЧИКИ УГЛА ПОВОРОТА КОЛЕНЧАТОГО ВАЛА, ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА И ДЕТОНАЦИИ

(1)

Датчик угла поворота коленча-
того вала

(4)

Правый датчик положения рас-
пределительного вала

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Датчик детонации

T1: 6,4 (0,65, 4,7)

(3)

Левый датчик положения рас-
пределительного вала





T2: 24 (2,4, 17,7)

FU-01036

T1

(4)

T1

T2

T1

(3)

(2)

(1)
