EN(H4SO)(diag)-246

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ДАТЧИКОМ ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕ-
ЛЕРАТОРА.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM и датчи-
ка положения педали акселератора.
3) Измерьте сопротивление в проводке
между ECM и разъемом датчика положе-
ния педали акселератора.

Разъем и клемма

(B135) № 23 — (B315) № 6:
(B135) № 29 — (B315) № 5:

Сопротивление составля-
ет менее 1 Ом?

Переходите к шагу 2.

Устраните разрыв
цепи в проводке
между ECM и разъ-
емом датчика поло-
жения педали аксе-
лератора.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ДАТЧИКОМ ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕ-
ЛЕРАТОРА.
1) Подключите ECM.
2) Измерьте сопротивление между разъ-
емом датчика положения педали акселера-
тора и массой кузова.

Разъем и клемма

(B315) № 5 — Масса кузова:

Сопротивление составля-
ет менее 5 Ом?

Переходите к шагу 3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
массой двигателя
• Плохой контакт в
разъеме ECM
• Плохой контакт в
соединительном
разъеме

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ДАТЧИКОМ ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕ-
ЛЕРАТОРА.
1) Переведите выключатель зажигания в
положение ON.
2) Измерьте напряжение между разъемом
датчика положения педали акселератора и
массой кузова.

Разъем и клемма

(B315) № 6 (+) — Масса кузова (–):

Напряжение составляет
4,85 В или более?

Устраните короткое
замыкание на цепь пи-
тания в проводке
между ECM и разъ-
емом датчика положе-
ния педали акселера-
тора.

Переходите к шагу 4.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ДАТЧИКОМ ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕ-
ЛЕРАТОРА.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между разъ-
емами ECM.

Разъем и клемма

(B135) № 21 — (B135) № 23:

Сопротивление составля-
ет 1 МОм или более?

Устраните плохой кон-
такт в разъеме датчи-
ка положения педали
акселератора. Заме-
ните педаль акселера-
тора при наличии не-
исправности. <См.
SP(H4SO)-4, Педаль
акселератора.>

Устраните короткое
замыкание на цепь
питания в проводке
между ECM и разъ-
емом датчика поло-
жения педали аксе-
лератора.

EN(H4SO)(diag)-247

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CD:КДН P2127 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ ДАТЧИКА

ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДАЛИ “E”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный режим холостого хода
• Плохие ходовые характеристики

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>

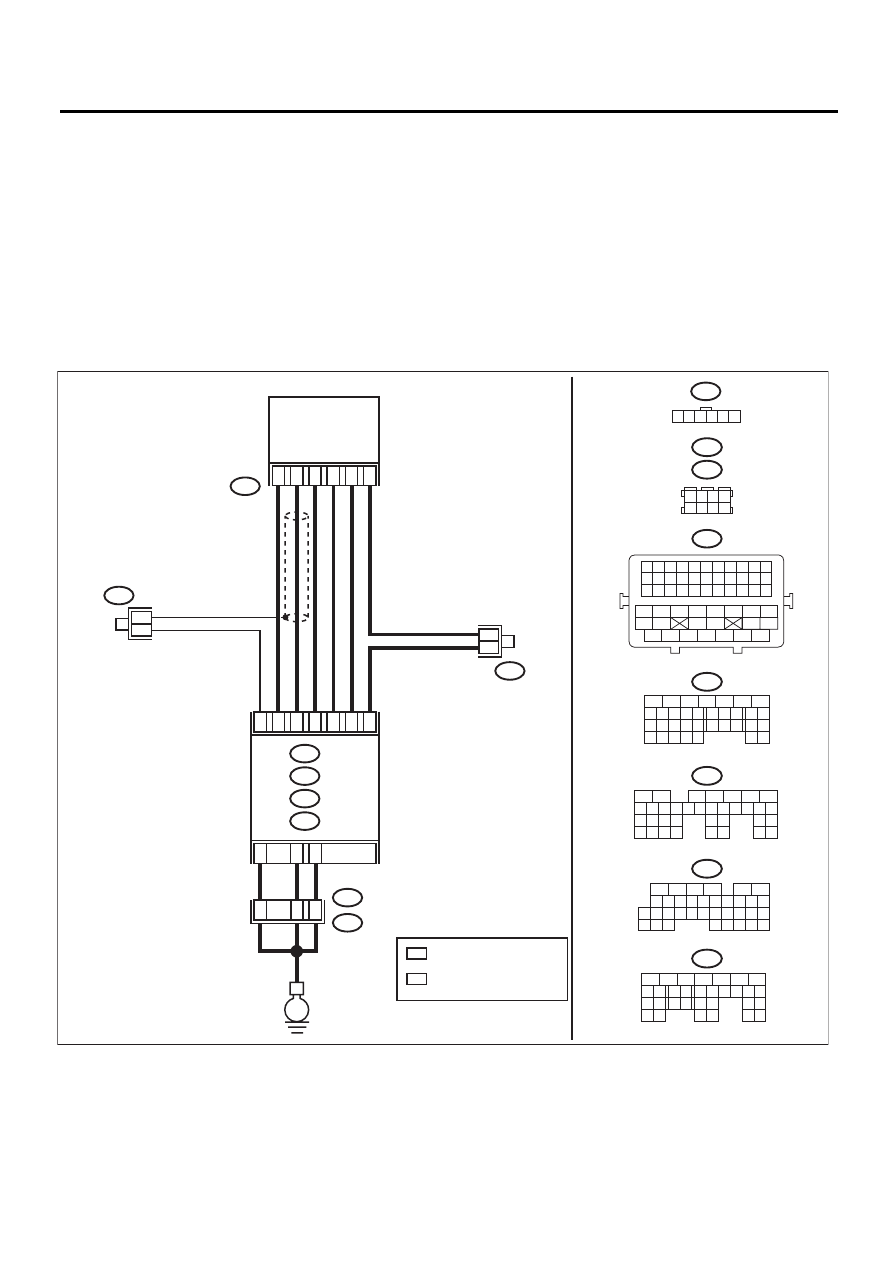

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06310

B315

E

B136

B83

B315

4

6

5

1

3

2

B21

B23

B29

B22

B31

B30

A5

B21

E2

D2

1 2 3 4
5 6 7 8

B21

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B136

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B122

B83

D3

B135

37

36

35

B122

1 2 3 4 5 6

*

*

1

2

*

2

*

2

*

1

*

1

C6

B137

B134

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B:

A:

C:

D:

B:

A:

C:

D:

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

ПРОИЗВОЛЬНЫЕ НОМЕРА
КЛЕММ

ECM

ДАТЧИК

ПОЛОЖЕНИЯ

ПЕДАЛИ

АКСЕЛЕРАТОРА

 :

 :  ПРОИЗВОЛЬНЫЕ НОМЕРА

КЛЕММ ИЗ  1, 2, 5 И 6

EN(H4SO)(diag)-248

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ДАТЧИ-
КОМ ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и датчика по-
ложения педали акселератора.
3) Измерьте сопротивление между ECM и мас-
сой кузова.

Разъем и клемма

(B135) № 22 — Масса кузова:
(B135) № 31 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Переходите к ша-
гу 2.

Устраните корот-
кое замыкание на
массу в проводке
между ECM и разъ-
емом датчика поло-
жения педали аксе-
лератора.

2

ПРОВЕРКА КОРОТКОГО ЗАМЫКАНИЯ ВНУТ-
РИ ECM.
1) Подключите ECM.
2) Измерьте сопротивление между разъемом
датчика положения педали акселератора и мас-
сой кузова.

Разъем и клемма

(B315) № 3 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Замените педаль
акселератора.
<См. SP(H4SO)-4,
Педаль акселе-
ратора.>

Устраните корот-
кое замыкание на
массу в проводке
между ECM и разъ-
емом датчика поло-
жения педали аксе-
лератора. Замените
ECM при наличии
неисправности.
<См. FU(H4SO)-36,
Блок управления
двигателем
(ECM).>

EN(H4SO)(diag)-249

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CE:КДН P2128 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ

ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДАЛИ “E”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Плохие ходовые характеристики

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06310

B315

E

B136

B83

B315

4

6

5

1

3

2

B21

B23

B29

B22

B31

B30

A5

B21

E2

D2

1 2 3 4
5 6 7 8

B21

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B136

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B122

B83

D3

B135

37

36

35

B122

1 2 3 4 5 6

*

*

1

2

*

2

*

2

*

1

*

1

C6

B137

B134

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B:

A:

C:

D:

B:

A:

C:

D:

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

ПРОИЗВОЛЬНЫЕ НОМЕРА
КЛЕММ

ECM

ДАТЧИК

ПОЛОЖЕНИЯ

ПЕДАЛИ

АКСЕЛЕРАТОРА

 :

 :  ПРОИЗВОЛЬНЫЕ НОМЕРА

КЛЕММ ИЗ  1, 2, 5 И 6
