EN(H4SO)(diag)-214

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BN:КДН P1494 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №2

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P1498. <См. EN(H4SO)(diag)-215, КДН
P1498 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯ-
ЦИИ ВЫХЛОПНЫХ ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА), Процедура диагностики с
использованием кодов диагностики неисправностей (КДН).>

BO:КДН P1495 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №2

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P1499. <См. EN(H4SO)(diag)-217, КДН
P1499 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯ-
ЦИИ ВЫХЛОПНЫХ ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА), Процедура диагностики с
использованием кодов диагностики неисправностей (КДН).>

BP:КДН P1496 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №3

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P1498. <См. EN(H4SO)(diag)-215, КДН
P1498 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯ-
ЦИИ ВЫХЛОПНЫХ ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА), Процедура диагностики с
использованием кодов диагностики неисправностей (КДН).>

BQ:КДН P1497 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №3

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P1499. <См. EN(H4SO)(diag)-217, КДН
P1499 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯ-
ЦИИ ВЫХЛОПНЫХ ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА), Процедура диагностики с
использованием кодов диагностики неисправностей (КДН).>

EN(H4SO)(diag)-215

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BR:КДН P1498 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Плохие ходовые характеристики
• Снижение всасывающей способности двигателя

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>

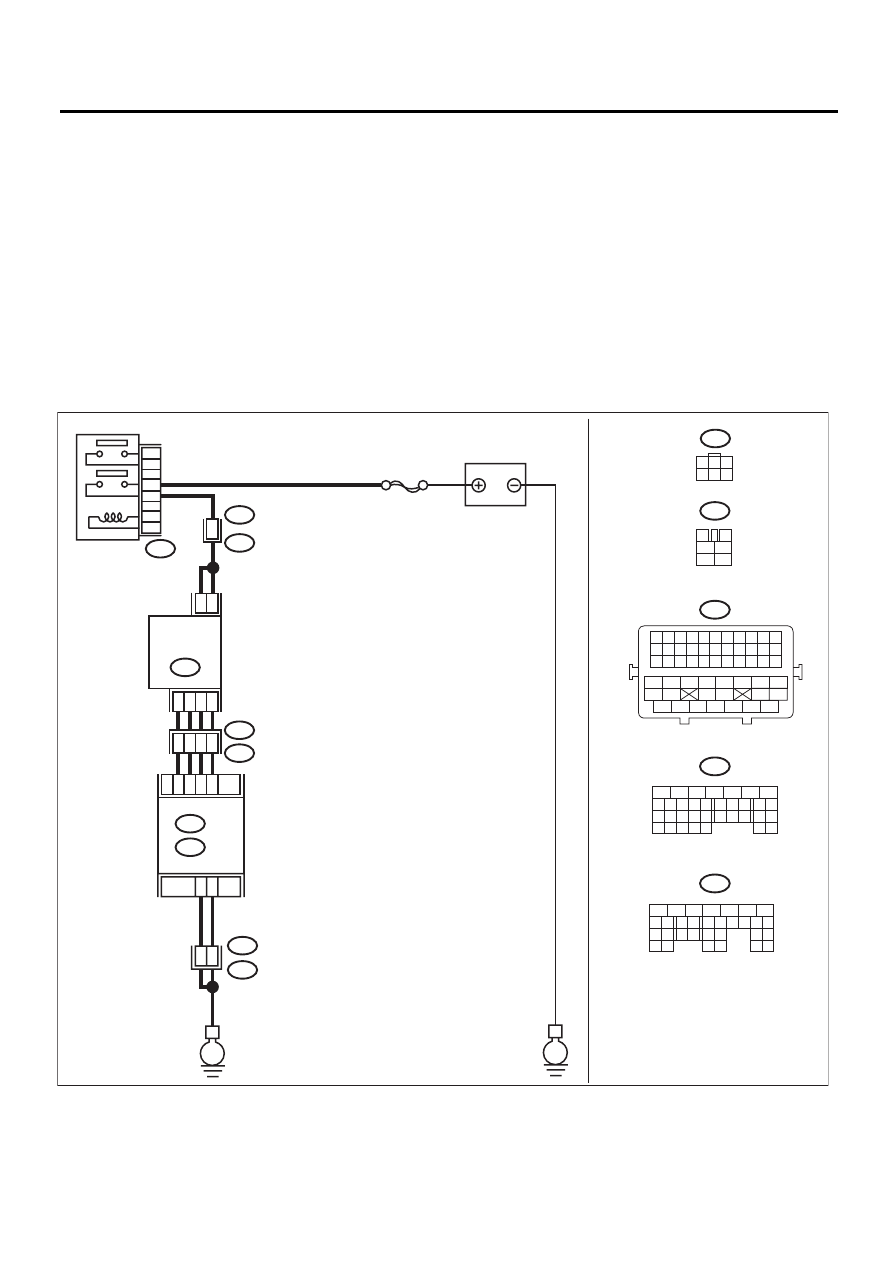

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06303

E

E

B47

E18

2

5

1

4

3

6

B21

E2

B21

E2

B21

E2

5
3

6

2
1

4

8

26

A9

A10

A20

A8

A5

D2

25

29

30

35

36

SBF-7

A: B134

D: B137

B47

E18

3

4

1

2

5

6

1

3

4 5 6

2

B21

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

4

A:

D:

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

ECM

ГЛАВНОЕ РЕЛЕ

АККУМУЛЯТОР

КЛАПАН

РЕЦИРКУЛЯЦИИ

ВЫХЛОПНЫХ

ГАЗОВ

EN(H4SO)(diag)-216

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПИТАНИЯ КЛАПАНА РЕЦИРКУЛЯ-
ЦИИ ВЫХЛОПНЫХ ГАЗОВ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от клапана рециркуля-
ции выхлопных газов.
3) Переведите выключатель зажигания в поло-
жение ON.
4) Измерьте напряжение между разъемом кла-
пана рециркуляции выхлопных газов и массой
двигателя.

Разъем и клемма

(E18) № 2 (+) — Масса двигателя (–):
(E18) № 5 (+) — Масса двигателя (–):

Напряжение составля-
ет 10 В или более?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между клапаном
рециркуляции выхлоп-
ных газов и разъемом
главного реле
• Плохой контакт в со-
единительном разъеме

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОП-
НЫХ ГАЗОВ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между ECM и разъ-
емом клапана рециркуляции выхлопных газов.

Разъем и клемма

КДН P1492; (B134) № 8 — (E18) № 3:
КДН P1494; (B134) № 9 — (E18) № 1:
КДН P1496; (B134) № 10 — (E18) № 4:
КДН P1498; (B134) № 20 — (E18) № 6:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к ша-
гу 3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом клапана ре-
циркуляции выхлопных
газов
• Плохой контакт в со-
единительном разъеме

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОП-
НЫХ ГАЗОВ.
Измерьте сопротивление между ECM и массой
кузова.

Разъем и клемма

КДН P1492; (B134) № 8 — Масса кузова:
КДН P1494; (B134) № 9 — Масса кузова:
КДН P1496; (B134) № 10 — Масса кузова:
КДН P1498; (B134) № 20 — Масса кузова:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к ша-
гу 4.

Устраните короткое за-
мыкание на массу в
проводке между ECM и
разъемом электромаг-
нитного клапана рецир-
куляции выхлопных га-
зов.

4

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме ECM и разъеме
электромагнитного клапана рециркуляции вы-
хлопных газов.

Обнаружен ли плохой
контакт в разъеме
ECM или разъеме
электромагнитного
клапана рециркуля-
ции выхлопных газов?

Устраните пло-
хой контакт в
разъеме ECM или
разъеме электро-
магнитного клапа-
на рециркуляции
выхлопных газов.

Замените клапан ре-
циркуляции выхлопных
газов. <См. FU(H4SO)-
26, Клапан рециркуля-
ции выхлопных газов.>

EN(H4SO)(diag)-217

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BS:КДН P1499 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА №4

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Плохие ходовые характеристики
• Снижение всасывающей способности двигателя

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06303

E

E

B47

E18

2

5

1

4

3

6

B21

E2

B21

E2

B21

E2

5
3

6

2
1

4

8

26

A9

A10

A20

A8

A5

D2

25

29

30

35

36

SBF-7

A: B134

D: B137

B47

E18

3

4

1

2

5

6

1

3

4 5 6

2

B21

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

4

A:

D:

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

ECM

ГЛАВНОЕ РЕЛЕ

АККУМУЛЯТОР

КЛАПАН

РЕЦИРКУЛЯЦИИ

ВЫХЛОПНЫХ

ГАЗОВ
