EN(H4SO)(diag)-154

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ПЕРЕДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от ECM и разъем перед-
него датчика кислорода.
3) Измерьте сопротивление в проводке между
ECM и разъемом переднего датчика кислорода.

Разъем и клемма

(B135) № 9 — (E24) № 1:
(B135) № 8 — (E24) № 3:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом переднего
датчика кислорода
• Плохой контакт в со-
единительном разъеме

2

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъемах ECM и переднего
датчика кислорода.

Обнаружен ли плохой
контакт в разъеме ECM
или переднего датчика
кислорода?

Устраните пло-
хой контакт в
разъемах ECM и
переднего датчи-
ка кислорода.

Замените передний
датчик кислорода.
<См. FU(H4SO)-32, Пе-
редний датчик кисло-
рода (качества топли-
вовоздушной смеси).>

EN(H4SO)(diag)-155

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AA:КДН P0140 ОТСУТСТВИЕ АКТИВНОСТИ В ЦЕПИ ДАТЧИКА

КИСЛОРОДА (БАНК 1 ДАТЧИК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>.

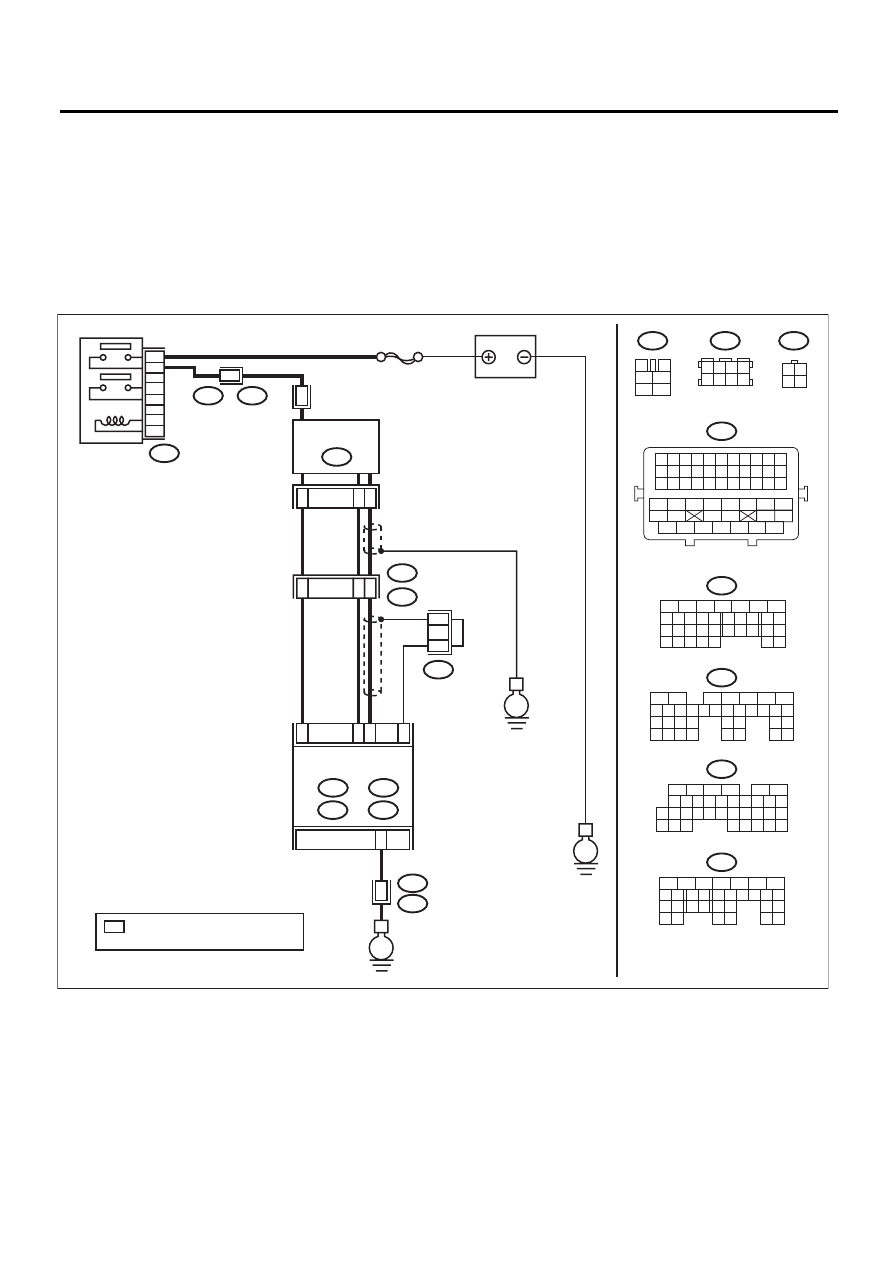

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06295

SBF-5

E

E

B327

E22

6
4

5
3

2
1

B4

A29

C4

D7

B1

52

B21

E2

B21

E2

50

53

1

19

E2

B21

E

2

3

4

1

B83

*

*

B136

C:

D:

B134

A:

B137

B: B135

*

3

4

1

2

5

6

B327

3 4

5 6

1 2

7 8

B83

B21

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

B137

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

B135

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B136

B:

C:

D:

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

E22

1 2
3 4

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B134

A:

РЕЛЕ ДАТЧИКА КИСЛОРОДА И КАЧЕСТВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

АККУМУЛЯТОР

ЗАДНИЙ ДАТЧИК

КИСЛОРОДА

ECM

: ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
  ИЗ  3, 4, 7  И 8

EN(H4SO)(diag)-156

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДАННЫХ ЗАДНЕГО ДАТЧИКА КИС-
ЛОРОДА.
1) Прогрейте двигатель до температуры охлажда-
ющей жидкости выше 75°C (167°F), и поддерживай-
те обороты двигателя на уровне 3000 об/мин. (мак-
симум 2 минуты)
2) Считайте сигнал заднего датчика кислорода при
помощи Subaru Select Monitor или универсального
сканера.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о по-
рядке работы, обратитесь к разделу “СЧИТЫВА-
НИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H4SO)(diag)-41, Subaru Select Monitor.>
• Универсальный сканер
За более подробной информацией о порядке рабо-
ты, обратитесь к Руководству по эксплуатации уни-
версального сканера.

Напряжение состав-
ляет 490 мВ или бо-
лее?

Переходите к ша-
гу 6.

Переходите к шагу 2.

2

ПРОВЕРКА ДАННЫХ ЗАДНЕГО ДАТЧИКА КИС-
ЛОРОДА.
1) Прогрейте двигатель до температуры охлаждаю-
щей жидкости выше 75°C (167°F), и быстро снизьте
обороты двигателя с 3000 об/мин.
2) Считайте сигнал заднего датчика кислорода при
помощи Subaru Select Monitor или универсального
сканера.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о по-
рядке работы, обратитесь к разделу “СЧИТЫВА-
НИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H4SO)(diag)-41, Subaru Select Monitor.>
• Универсальный сканер
За более подробной информацией о порядке рабо-
ты, обратитесь к Руководству по эксплуатации уни-
версального сканера.

Напряжение состав-
ляет 250 мВ или ме-
нее?

Переходите к ша-
гу 6.

Переходите к шагу 3.

3

ПРОВЕРКА РАЗЪЕМА ЗАДНЕГО ДАТЧИКА КИС-
ЛОРОДА И СОЕДИНИТЕЛЬНОГО РАЗЪЕМА.

Попала ли в разъем
вода?

Полностью уда-
лите попавшую
внутрь воду.

Переходите к шагу 4.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от ECM и заднего датчика
кислорода.
3) Измерьте сопротивление в проводке между
ECM и разъемом заднего датчика кислорода.

Разъем и клемма

(B135) № 4 — (E22) № 3:
(B134) № 29 — (E22) № 4:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к ша-
гу 5.

Устраните разрыв це-
пи в проводке между
ECM и разъемом зад-
него датчика кисло-
рода.

EN(H4SO)(diag)-157

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AB:КДН P0171 СЛИШКОМ БЕДНАЯ СМЕСЬ (БАНК 1)

За информацией о процедуре диагностики обратитесь к КДН P0172. <См. EN(H4SO)(diag)-158, КДН
P0172 СЛИШКОМ БОГАТАЯ СМЕСЬ (БАНК 1), Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

5

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от заднего датчика кисло-
рода.
3) Переведите выключатель зажигания в положе-
ние ON.
4) Измерьте напряжение между разъемом заднего
датчика кислорода и массой кузова.

Разъем и клемма

(E22) № 3 (+) — Масса кузова (–):

Напряжение состав-
ляет 0,2 — 0,5 В?

Замените задний
датчик кислоро-
да. <См.
FU(H4SO)-34, За-
дний датчик кис-
лорода.>

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
датчиком кислорода
• Плохой контакт в
разъеме заднего дат-
чика кислорода
• Плохой контакт в
разъеме ECM

6

ПРОВЕРКА СИСТЕМЫ ВЫПУСКА
Проверьте детали системы выпуска.

ПРИМЕЧАНИЕ:
Проверьте следующие позиции.
• Ослабление или неправильное соединение дета-
лей системы выпуска
• Повреждения (трещины, отверстия и др.) деталей
• Ослабление и неправильное соединение деталей
между передним датчиком кислорода и задним дат-
чиком кислорода

Выявлены ли непо-
ладки в системе вы-
пуска?

Отремонтируйте
или замените не-
исправные дета-
ли.

Замените задний дат-
чик кислорода. <См.
FU(H4SO)-34, Задний
датчик кислорода.>
