Subaru Legacy (2008 год). Руководство - часть 146
EN(H4SO)(diag)-134
Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
ДВИГАТЕЛЬ (ДИАГНОСТИКА)
Q: КДН P0113 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА
ТЕМПЕРАТУРЫ ВПУСКАЕМОГО ВОЗДУХА 1
УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный режим холостого хода
• Плохие ходовые характеристики
ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4SO)(diag)-58, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру про-
верки <См. EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим проверки.>.

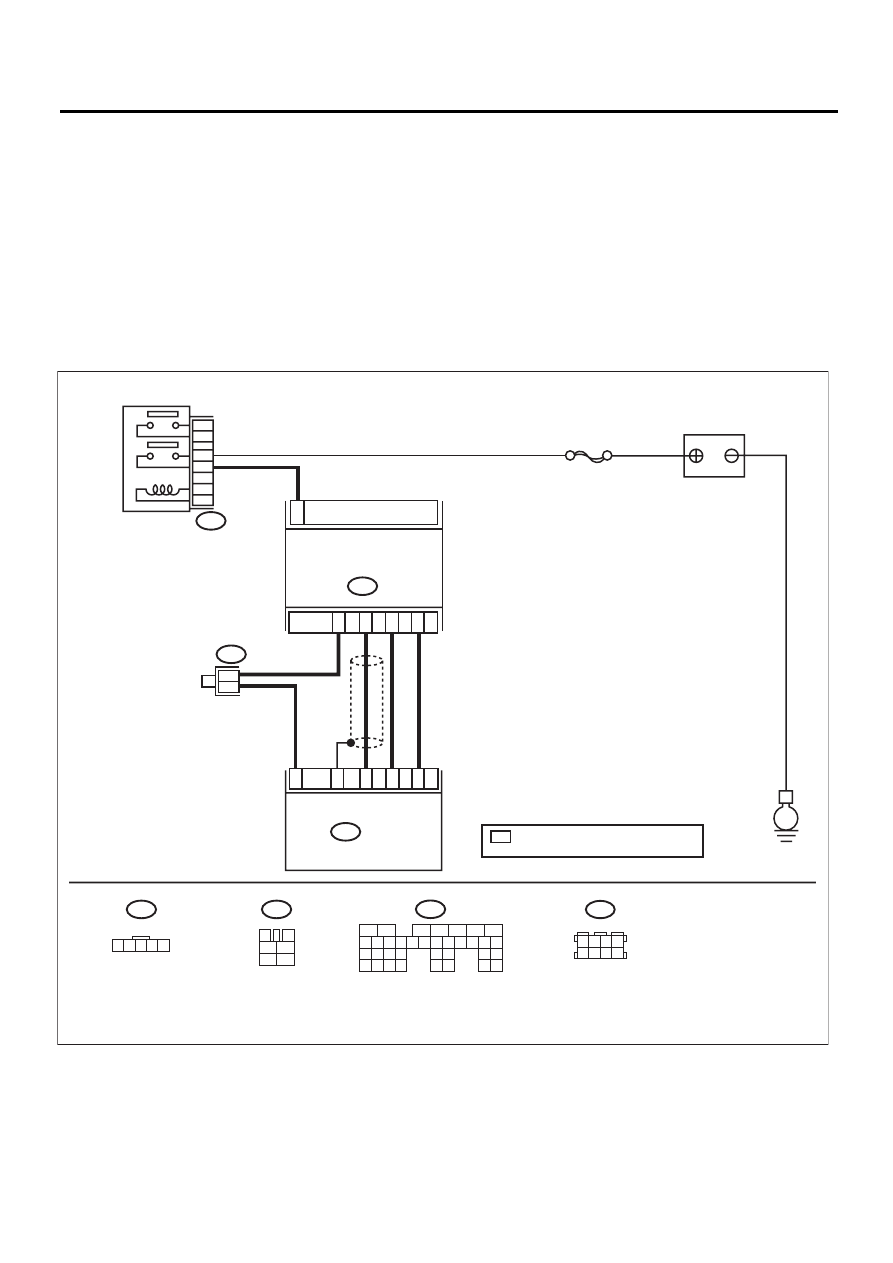

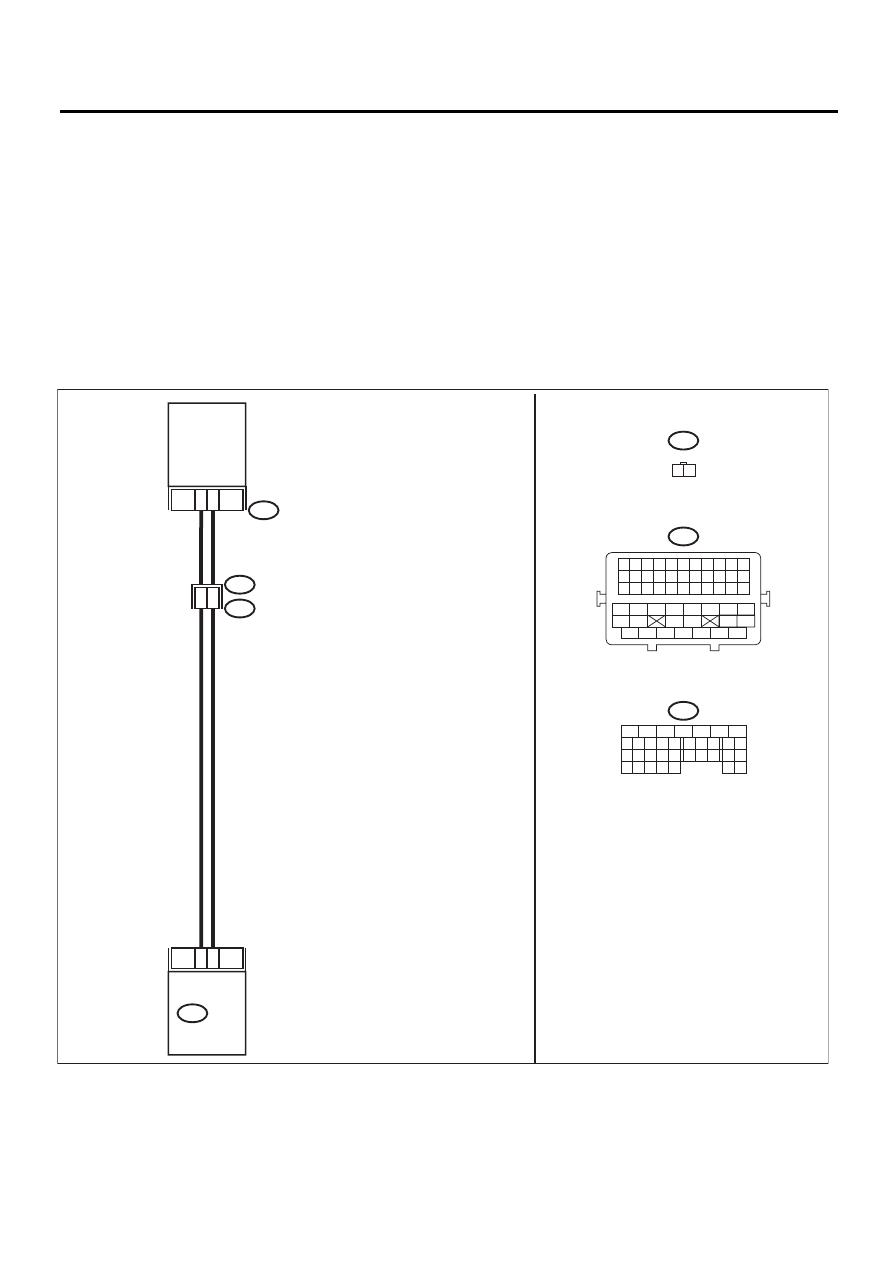

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
EN-05328
B3
E
B83
1
B3
ECM
B135
SBF-7
3
4
1
2
5
6
B47
2
4
3
5
34
1
8
26
30
35
B47
1
2
6
3
5
1 2 3 4
5 6 7 8
B83
*
1 2 3 4 5
*
*
4
5
6
7
2
1
3
4
29
10 11 12 13 14 15
25
24
16
30
9
8
17 18 19
20
28
21 22 23
32
31
26 27
33
34 35
B135
ГЛАВНОЕ РЕЛЕ
АККУМУЛЯТОР
ДАТЧИК МАССОВОГО
РАСХОДА ВОЗДУХА
И ТЕМПЕРАТУРЫ
ВПУСКАЕМОГО ВОЗДУХА
: ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
ИЗ 1, 2, 5 И 6
