Subaru Legacy (2008 год). Руководство - часть 1276

WI-356

Система предупреждающей лампы стояночного тормоза и уровня тормозной жидкости

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

47.Система предупреждающей лампы стояночного тормоза

и уровня тормозной жидкости

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

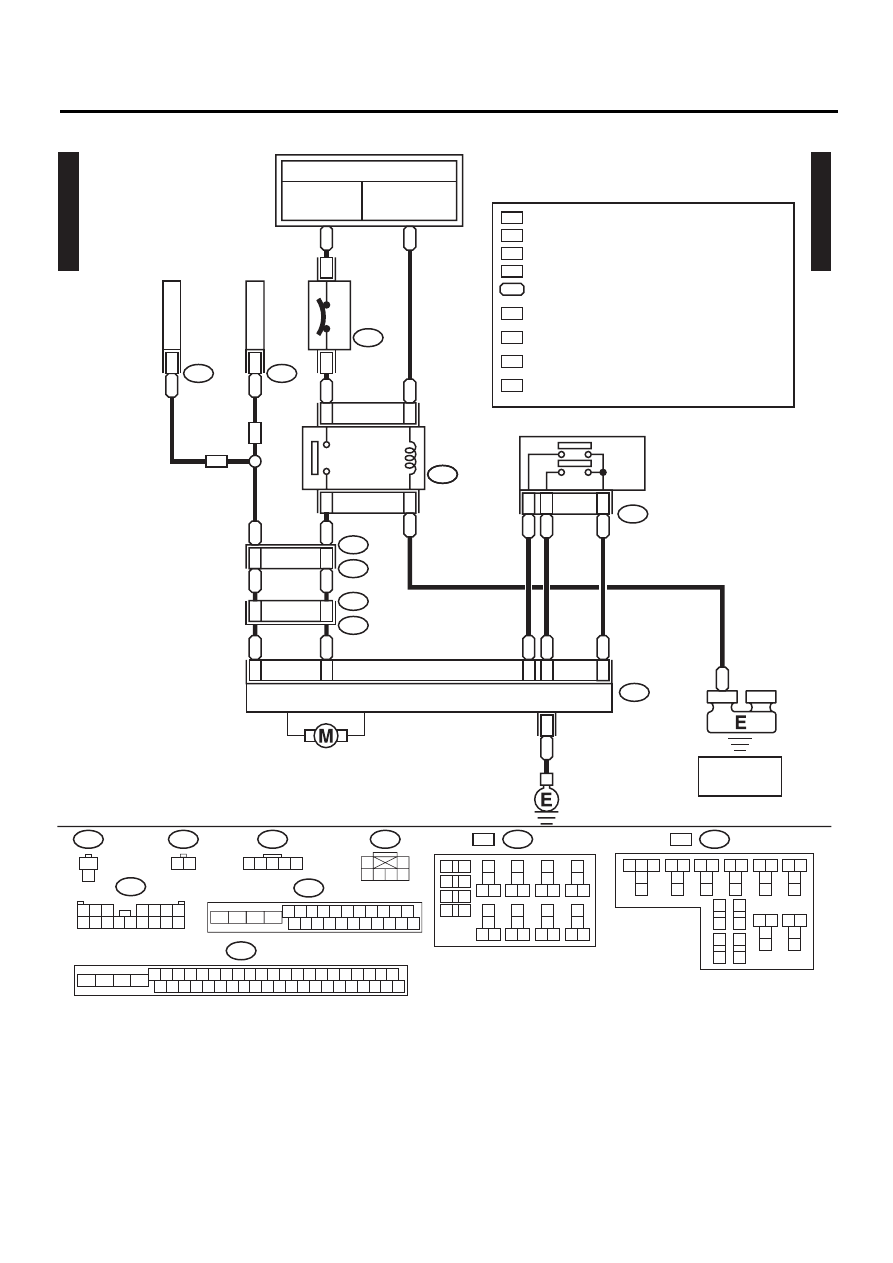

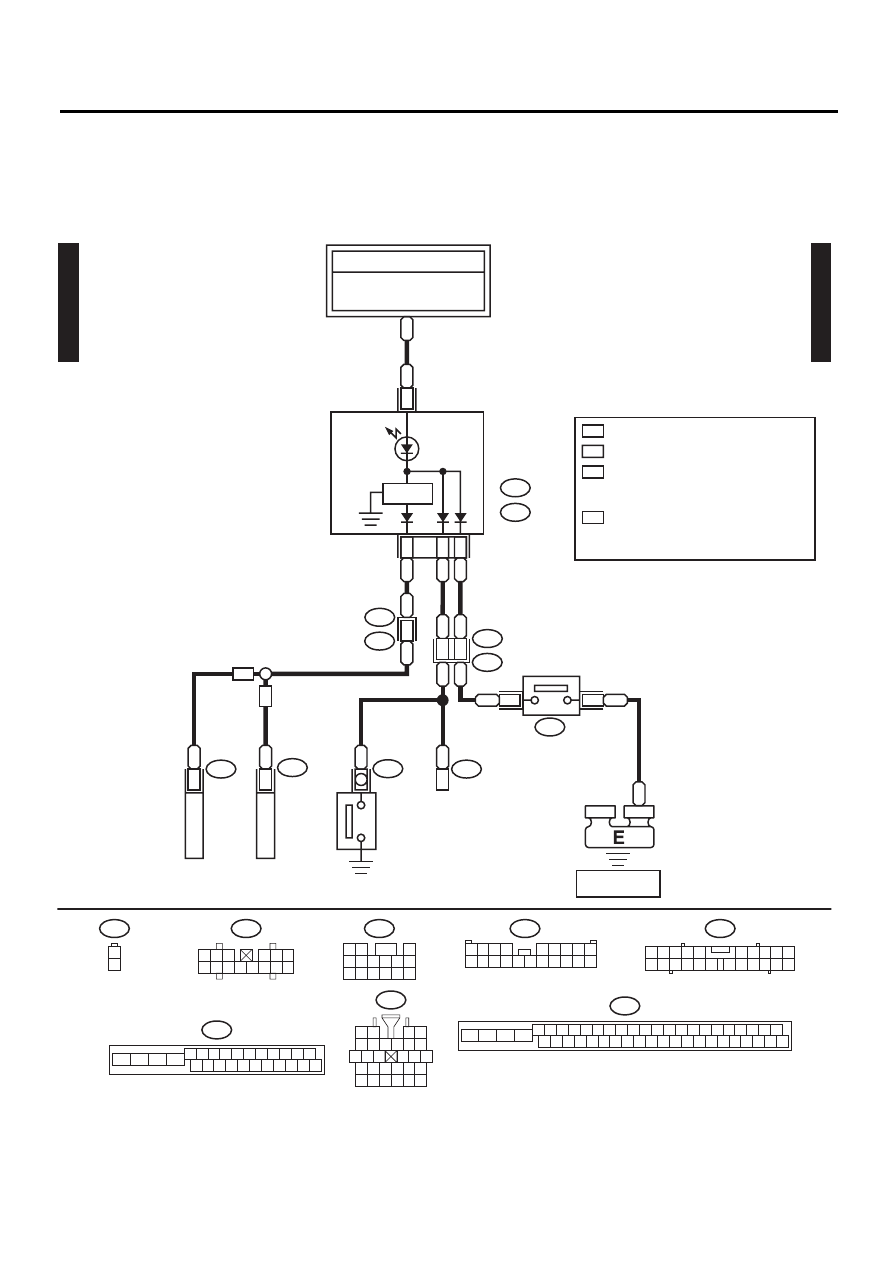

1. МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

WI-17492

BrW

A3

КОМБИНАЦИЯ
ПРИБОРОВ

P

*

1

P

LgR

P

*

2

Gr

Gr

LgR

A7

i1

B36

i3

B38

A:

i10

B:

i11

BrW

LgR

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

ОБРАТНАЯ

ЦЕПЬ

P

B

2

1

8

LgR

B301

БЛОК

УПРАВЛЕНИЯ

СИСТЕМЫ ABS

8

LgR

B310

БЛОК

УПРАВЛЕНИЯ

СИСТЕМЫ VDC

ABS

VDC

Gr

ДАТЧИК ВКЛЮЧЕНИЯ

СТОЯНОЧНОГО

ТОРМОЗА

B404

B16

B228

Gr

8

ОПЦИОНАЛЬНЫЙ

РАЗЪЕМ

ДАТЧИК УРОВНЯ
ТОРМОЗНОЙ ЖИДКОСТИ

i1

5 6 7 8

2

1

9

4

3

10

24

22

23

25

27

26

28

11 12 13

14 15 16

17 18 19 20 21

B228

13 14 15

1 2

3

4 5 6 7 8 9

10 11 12

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

B38

B16

1
2

(СЕРЫЙ)

BR/W(L)-0

1

BR/W(L)-0

1

СМ. ЦЕПЬ МАССЫ

[GND(L)-03]

B301

4 5 6 7 8 9

16 17 18 19 20

2 3

1

21 22 23 24 25 26

10 11

13

14

12

15

(ЧЕРНЫЙ)

i10

A:

3 4 5

6 7 8 9

19 20 21

14 15 16

17 18

1 2

10

12

11

13

22

(ЗЕЛЕНЫЙ)

Gr

B

(ЧЕРНЫЙ)

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

16

15

20

VDC : С СИСТЕМОЙ VDC

ABS : БЕЗ СИСТЕМЫ VDC

: ОБЫЧНАЯ КОМБИНАЦИЯ ПРИБОРОВ
  КОМБИНАЦИЯ ПРИБОРОВ
  С МУЛЬТИИНФОРМАЦИОННЫМ
  ДИСПЛЕЕМ

: A8

: A4

*

1

: ОБЫЧНАЯ КОМБИНАЦИЯ ПРИБОРОВ
  КОМБИНАЦИЯ ПРИБОРОВ
  С МУЛЬТИИНФОРМАЦИОННЫМ
  ДИСПЛЕЕМ

: B10

: A8

*

2

1 2 3

4 5 6

7 8 9 10 11 12 13 14

B:

i11

(ЗЕЛЕНЫЙ)

FB-36

ПРЕДОХРАНИТЕЛЬ F/B № 5

(IG)

ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА

СТ

ОЯНОЧНОГ

О Т

О

РМОЗА/



УРОВНЯ Т

О

РМОЗНОЙ



ЖИДК

ОСТИ

WI-357

Система предупреждающей лампы стояночного тормоза и уровня тормозной жидкости

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

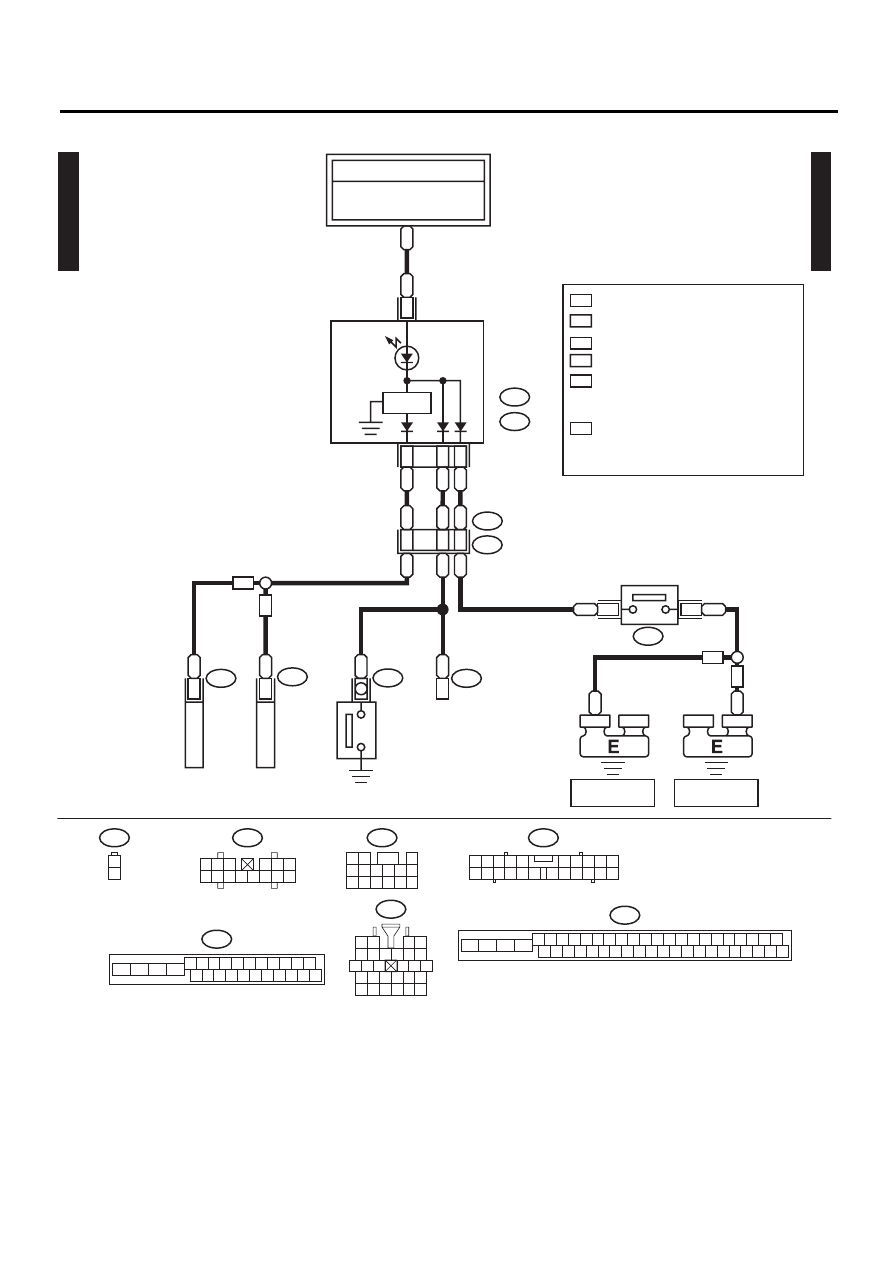

2. МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

WI-17493

BrW

A3

КОМБИНАЦИЯ
ПРИБОРОВ

*

1

P

LgR

*

2

Gr

A7

A:

i10

B:

i11

BrW

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

ОБРАТНАЯ

ЦЕПЬ

P

B

2

1

8

LgR

B301

БЛОК

УПРАВЛЕНИЯ

СИСТЕМЫ ABS

8

LgR

B310

БЛОК

УПРАВЛЕНИЯ

СИСТЕМЫ VDC

ABS

VDC

Gr

ДАТЧИК ВКЛЮЧЕНИЯ

СТОЯНОЧНОГО

ТОРМОЗА

B404

B16

B228

Gr

8

ОПЦИОНАЛЬНЫЙ

РАЗЪЕМ

ДАТЧИК УРОВНЯ
ТОРМОЗНОЙ ЖИДКОСТИ

i1

5 6 7 8

2

1

9

4

3

10

24

22

23

25

27

26

28

11 12 13

14 15 16

17 18 19 20 21

B228

13 14 15

1 2

3

4 5 6 7 8 9

10 11 12

B16

1
2

(СЕРЫЙ)

BR/W(R)-0

1

BR/W(R)-0

1

СМ. ЦЕПЬ МАССЫ

[GND(R)-03]

B301

4 5 6 7 8 9

16 17 18 19 20

2 3

1

21 22 23 24 25 26

10 11

13

14

12

15

(ЧЕРНЫЙ)

i10

A:

3 4 5

6 7 8 9

19 20 21

14 15 16

17 18

1 2

10

12

11

13

22

(ЗЕЛЕНЫЙ)

B

СМ. ЦЕПЬ МАССЫ

[GND(R)-02]

B

(ЧЕРНЫЙ)

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

VDC : С СИСТЕМОЙ VDC

ABS : БЕЗ СИСТЕМЫ VDC

NA : КРОМЕ МОДЕЛИ С ТУРБОНАДДУВОМ

TB

: МОДЕЛЬ С ТУРБОНАДДУВОМ

: ОБЫЧНАЯ КОМБИНАЦИЯ ПРИБОРОВ
  КОМБИНАЦИЯ ПРИБОРОВ
  С МУЛЬТИИНФОРМАЦИОННЫМ
  ДИСПЛЕЕМ

: A8

: A4

*

1

: ОБЫЧНАЯ КОМБИНАЦИЯ ПРИБОРОВ
  КОМБИНАЦИЯ ПРИБОРОВ
  С МУЛЬТИИНФОРМАЦИОННЫМ
  ДИСПЛЕЕМ

: B10

: A8

*

2

1 2 3

4 5 6

7 8 9 10 11 12 13 14

B:

i11

(ЗЕЛЕНЫЙ)

16

P

4

P

15

Gr

LgR

i1

B36

LgR

Gr

TB

NA

FB-36

ПРЕДОХРАНИТЕЛЬ F/B № 5

(IG)

ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА

СТ

ОЯНОЧНОГ

О Т

О

РМОЗА/



УРОВНЯ Т

О

РМОЗНОЙ



ЖИДК

ОСТИ

WI-358

Система управления люком

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

48.Система управления люком

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

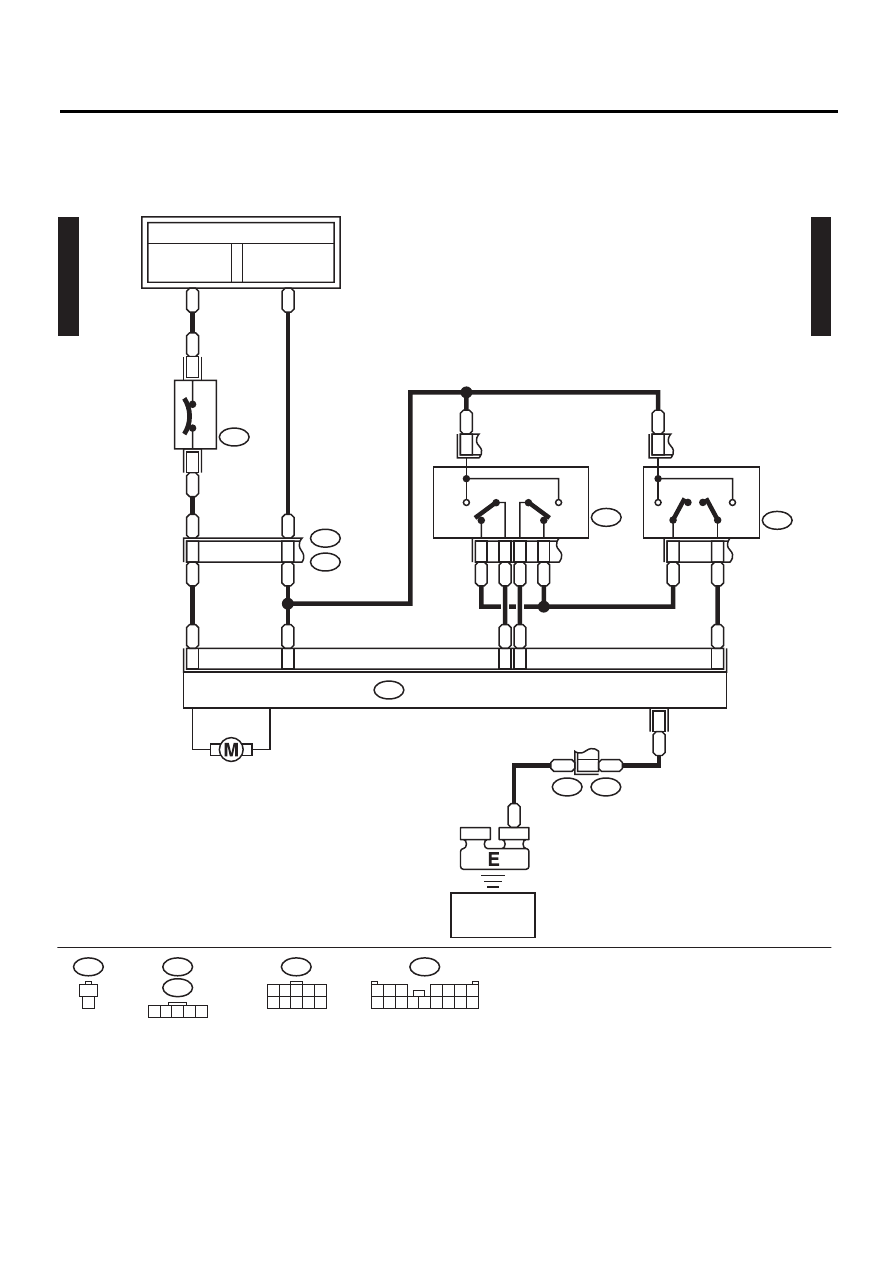

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

WI-17494

BW

BW

GY

GY

MB-30

SBF-4

(B)

FB-32

ПРЕДОХРАНИТЕЛЬ

F/B № 4

(IG)

2

WG

WG

1

B41

1

10

3

2

6

GY

WL

GY

WL

8

3

B90

R50

R55

B90

R50

4

BrY

1

W

4

GY

3

BrY

2

1

BrY

5

4

GY

3

L

R

W

L

B

R

R128

R187

B41

R128

R187

R55

1
2

1

R50

ЗАКРЫТЬ

ОТКРЫТЬ

ВНИЗ

ВВЕРХ

1 2 3 4 5

S/R(SD)-0

1

S/R(SD)-0

1

(СЕРЫЙ)

(ЧЕРНЫЙ)

СМ. ЦЕПЬ МАССЫ

[GND(L)-01]

[GND(R)-01]

1 2 3 4
6 7 8 9

5

10

1 2 3

4 5 6 7

8 9 10 11 12 13 14 15 16

B

B

B

1

АВТОМАТИЧЕСКИЙ
ВЫКЛЮЧАТЕЛЬ
ЦЕПИ ЭЛЕКТРОСТЕКЛО-
ПОДЪЕМНИКОВ

ПЕРЕКЛЮ-
ЧАТЕЛЬ
ЛЮКА
В КРЫШЕ

ПЕРЕКЛЮ-
ЧАТЕЛЬ
НАКЛОНА
ЛЮКА КРЫШИ

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

УЗЕЛ ЭЛЕКТРОДВИГАТЕЛЯ ЛЮКА В КРЫШЕ

WI-359

Система управления люком

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

WI-17495

B225

BW

MB-30

SBF-4

(B)

GB

FB-42

ПРЕДОХРАНИТЕЛЬ

F/B № 26

(IG)

2

1

GR

2

GB

GB

23

GB

33

B41

B301

B310

БЛОК

УПРАВЛЕНИЯ

СИСТЕМЫ ABS

БЛОК

УПРАВЛЕНИЯ

СИСТЕМЫ VDC

WG

GB

B

B225

GB

2

G

BL

B

5

B90

R50

R55

R74

R75

2

1

S/R(WG)-0

1

S/R(WG)-0

1

R55

1 2

B41

1
2

1

[GND(L)-01]

[GND(R)-01]

ABS

: БЕЗ СИСТЕМЫ VDC

VDC

: С СИСТЕМОЙ VDC

LH

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

RH

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ : GB

МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ : G

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ : 18

МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ : 41

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ : 17

МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ : 40

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ : 20

МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ : 39

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ : 19

МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ : 38

R50

1 2 3

4 5 6 7

8 9 10 11 12 13 14 15 16

VDC

ABS

B301

4 5 6 7 8 9

16 17 18 19 20

2 3

1

21 22 23 24 25 26

10 11

13

14

12

15

(ЧЕРНЫЙ)

R128

1 2 3 4 5

1

4

3

R128

ОТКРЫТЬ

ЗАКРЫТЬ

BR

BG

BrB

B

(ЧЕРНЫЙ)

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

*

3

*

5

*

2

*

2

*

3

*

4

*

5

*

1

*

1

*

4

B225

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

(ЧЕРНЫЙ)

LH :

B225

1 2

4
5

3

6 7

8
9

10 11

12
13

14 15

16
17

22 23

24
25

18 19

20
21

38 39

40
41

34 35

36
37

26

27

30

31

28

29

32

33

(ЧЕРНЫЙ)

RH :

1

5

4

3

6

BR

BG

BrB

R75

1
3 4 5 6

2

БЛОК РЕЛЕ

БЛОК РЕЛЕ

УЗЕЛ ЭЛЕКТРОДВИГАТЕЛЯ ЛЮКА В КРЫШЕ

СМ. ЦЕПЬ МАССЫ

РЕЛЕ ЭЛЕКТРО-
СТЕКЛОПОДЪЕМНИКОВ

ПЕРЕКЛЮЧАТЕЛЬ ЛЮКА В КРЫШЕ

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

АВТ

ОМА

ТИЧЕСКИЙ

ВЫКЛЮЧА

ТЕЛЬ

ЦЕПИ ЭЛЕКТРОСТЕКЛО-

ПОДЪЕМНИК

ОВ
