EN(H4SO)(diag)-34

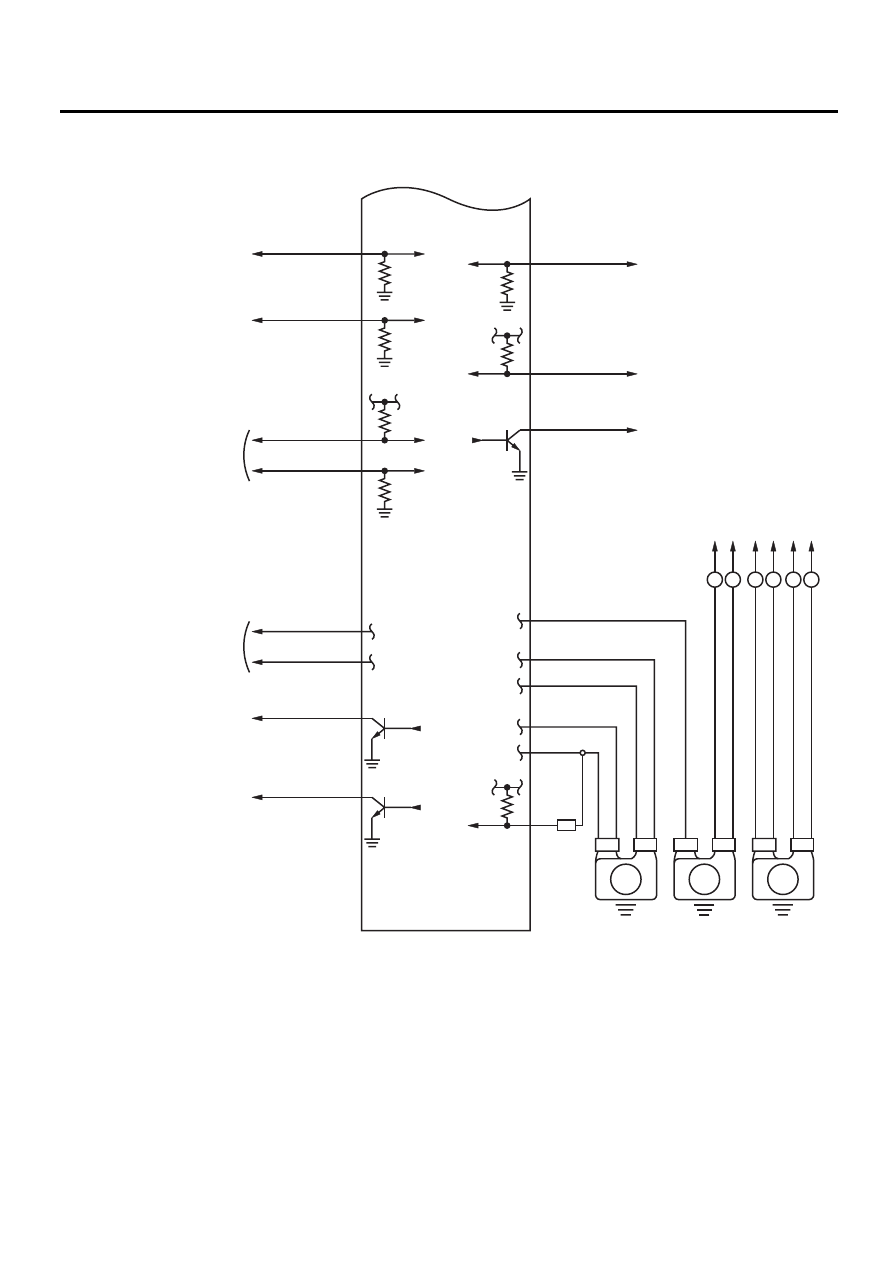

Входные/выходные сигналы блока управления двигателем (ECM)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

EN-06277

C24

C33

C9

B28

B12

B24

C35

C18

C29

C27

B20

A5

D1

D2

D3

C15

MT

13

12

8

6

D7

11

2

ВЫКЛЮЧАТЕЛЬ
СТОП-СИГНАЛОВ

ДАТЧИК  НАЖАТИЯ
ПЕДАЛИ ТОРМОЗА

ПЕРЕКЛЮЧАТЕЛЬ

СИСТЕМЫ

  КРУИЗ-КОНТРОЛЯ

БЛОК УПРАВЛЕНИЯ
АВТОМАТИЧЕСКОГО КОНДИЦИОНЕРА

ДАТЧИК ДАВЛЕНИЯ КОНДИЦИОНЕРА

РЕЛЕ КОНДИЦИОНЕРА

ЦЕНТРАЛЬНЫЙ БЛОК

 УПРАВЛЕНИЯ

(ЛИНИЯ СВЯЗИ CAN)

РЕЛЕ

ВСПОМОГАТЕЛЬНОГО

ВЕНТИЛЯТОРА

РЕЛЕ

ОСНОВНОГО

ВЕНТИЛЯТОРА

МАССА ДВИГАТЕЛЯ

EN(H4SO)(diag)-35

Данные о состоянии двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

6. Данные о состоянии двигателя

A: ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условия измерения:
• После прогрева двигателя
• Установите рычаг селектора в положение “P” или “N”, или рычаг переключения передач в ней-
тральное положение.
• Выключите кондиционер.
• Выключите все дополнительное оборудование.

Комментарии

Технические характеристики

Нагрузка двигателя

1,6 — 2,9 (%): на холостом ходу

6,4 — 12,8 (%): при 2500 об/мин

EN(H4SO)(diag)-36

Разъем передачи данных

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

7. Разъем передачи данных

A: ПРИМЕЧАНИЕ

Данный разъем используется для подключе-
ния Subaru Select Monitor.

ОСТОРОЖНО:
Не подключайте никакого сканирующего
оборудования, кроме Subaru Select Monitor
или универсального сканера, поскольку
это может привести к повреждению цепей
Subaru Select Monitor.

1

2

3

4

5

7

6

8

9 10 11 12 13

15

14

16

EN-04893

Клемма №

Комментарии

Клемма №

Комментарии

1

Не используется

9

Не используется

2

Не используется

10

Не используется

3

Не используется

11

Не используется

4

Масса

12

Не используется

5

Масса

13

Не используется

6

Линия связи CAN (+)

14

Линия связи CAN (–)

7

Сигнал Subaru Select Monitor

15

Не используется

8

Не используется

16

Питание

EN(H4SO)(diag)-37

Универсальный сканер

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

8. Универсальный сканер

A: ПОРЯДОК РАБОТЫ

1. ПОРЯДОК ИСПОЛЬЗОВАНИЯ
УНИВЕРСАЛЬНОГО СКАНЕРА

1) Подготовьте универсальный сканер, соот-
ветствующий требованиям SAE J1978.

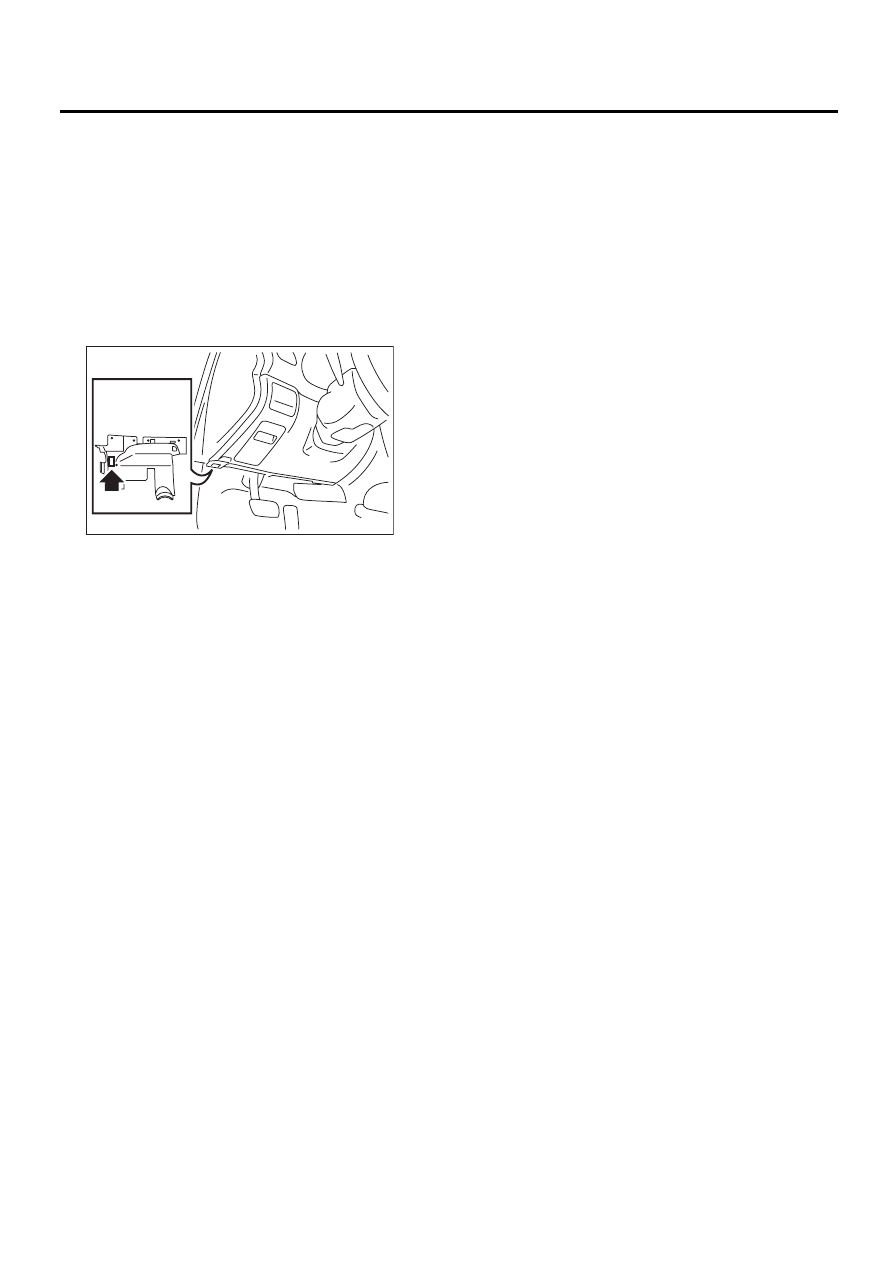

2) Подключите универсальный сканер к разъ-
ему передачи данных, расположенному в ниж-
ней части панели приборов (со стороны води-
теля).

3) Используя универсальный сканер, считайте
КДН и зафиксированные данные.
В функции универсального сканера входит:

(1) РЕЖИМ $01: Текущие диагностические
данные силового агрегата
(2) РЕЖИМ $02: Зафиксированные данные
силового агрегата
(3) РЕЖИМ $03: КДН силового агрегата, от-
носящиеся к системе снижения токсичнос-
ти выхлопных газов
(4) РЕЖИМ 04: Очистка/Сброс диагности-
ческой информации системы снижения ток-
сичности выхлопных газов двигателя.
(5) РЕЖИМ $06: Запрос результатов само-
диагностики систем, находящихся под пе-
риодическим контролем
(6) РЕЖИМ $07: Запрос результатов само-
диагностики систем, находящихся под пе-
риодическим контролем
(7) РЕЖИМ $09: Запрос информации об ав-
томобиле

Считайте данные в соответствии с процедурой
ремонта. (Для получения более подробной ин-
формации о порядке работы, обратитесь к Ру-
ководству по эксплуатации универсального
сканера).

ПРИМЕЧАНИЕ:
Для получения более подробной информации о
КДН смотрите “Список кодов диагностики не-
исправностей (КДН)”. <См. EN(H4SO)(diag)-96,
Список кодов диагностики неисправностей
(КДН).>

EN-02533
