KPS(diag)-126

Диагностика по симптомам

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
Проверьте предохранитель (SBF-6 и FB-18).

Исправен ли предохрани-
тель?

Переходите к ша-
гу 2.

Замените пре-
дохранитель.

ПРОВЕРКА РАЗЪЕМА.
Проверьте надежность контактов каждого разъема,
а также сами разъемы на предмет деформаций.

Разъемы и клеммы ис-
правны?

Переходите к ша-
гу 3.

Устраните неис-
правность в разъ-
еме или замените
жгут проводов.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления электро-
питанием.
2) Измерьте напряжение между разъемом блока
управления электропитанием и массой кузова при
помощи тестера.

Разъемы и клеммы

(B420) № 12 (+) — Масса кузова (–):
(B420) № 33 (+) — Масса кузова (–):

Составляет ли величина
напряжения 8 В - 16 В?

Переходите к ша-
гу 4.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом
блока управления электропитанием и массой кузо-
ва при помощи тестера.

Разъемы и клеммы

(B420) № 6 — Масса кузова:
(B420) № 40 — Масса кузова:

Проводимость есть?

Переходите к ша-
гу 5.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

ПРОВЕРКА РЕЛЕ ВСПОМОГАТЕЛЬНОГО ОБОРУ-
ДОВАНИЯ (СИСТЕМА ЗАПУСКА/ОСТАНОВКИ
ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ).
Проверьте реле вспомогательного оборудования
(система запуска/остановки двигателя при помощи
кнопки).

Реле исправно?

Переходите к ша-
гу 6.

Замените реле.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления электро-
питанием и реле вспомогательного оборудования
(система запуска/остановки двигателя при помощи
кнопки).
2) Проверьте проводимость в цепи между блоком
управления электропитанием и реле вспомогатель-
ного оборудования (система запуска/остановки дви-
гателя при помощи кнопки) при помощи тестера.

Разъемы и клеммы

(B420) № 11 — (B425) № 4:

Проводимость есть?

Переходите к ша-
гу 7.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Подсоедините разъем блока управления элект-
ропитанием.
2) При помощи тестера проверьте проводимость
между разъемом блока управления электропитани-
ем и массой кузова, когда выключатель зажигания
переведен в положение OFF и ON.

Разъемы и клеммы

(B420) № 11 — Масса кузова:

Проводимость есть?

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Переходите к ша-
гу 8.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ ЭЛЕКТРОПИ-
ТАНИЕМ.
1) Подсоедините разъем блока управления элект-
ропитанием.
2) При помощи тестера измерьте напряжение меж-
ду разъемом блока управления электропитанием и
массой кузова, когда выключатель зажигания пере-
веден в положение OFF и ON.

Разъемы и клеммы

(B420) № 11 (+) — Масса кузова (–):

Изменилось ли напряже-
ние с величины 1 В или ме-
нее на величину +B –2 В
или более?

Система исправ-
на.

Замените блок
управления элек-
тропитанием.
<См. SL-87, СНЯ-
ТИЕ, Блок управ-
ления электропи-
танием.>

KPS(diag)-127

Диагностика по симптомам

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

18.ВКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ НЕ ОСУЩЕСТВЛЯЕТСЯ (ТОЛЬКО ЦЕПИ
ЗАЖИГАНИЯ; ЭЛЕКТРОПИТАНИЕ ВСПОМОГАТЕЛЬНОГО ОБОРУДОВАНИЯ
ВКЛЮЧАЕТСЯ)

ОСТОРОЖНО:
После замены блока управления электропитанием на новый и подсоединения клеммы массы
аккумулятора, в цепь зажигания будет подаваться напряжение. Кроме того, если аккумуля-
тор отсоединялся, то произойдет возврат в режим, установленный до отсечки электропита-
ния от аккумулятора.

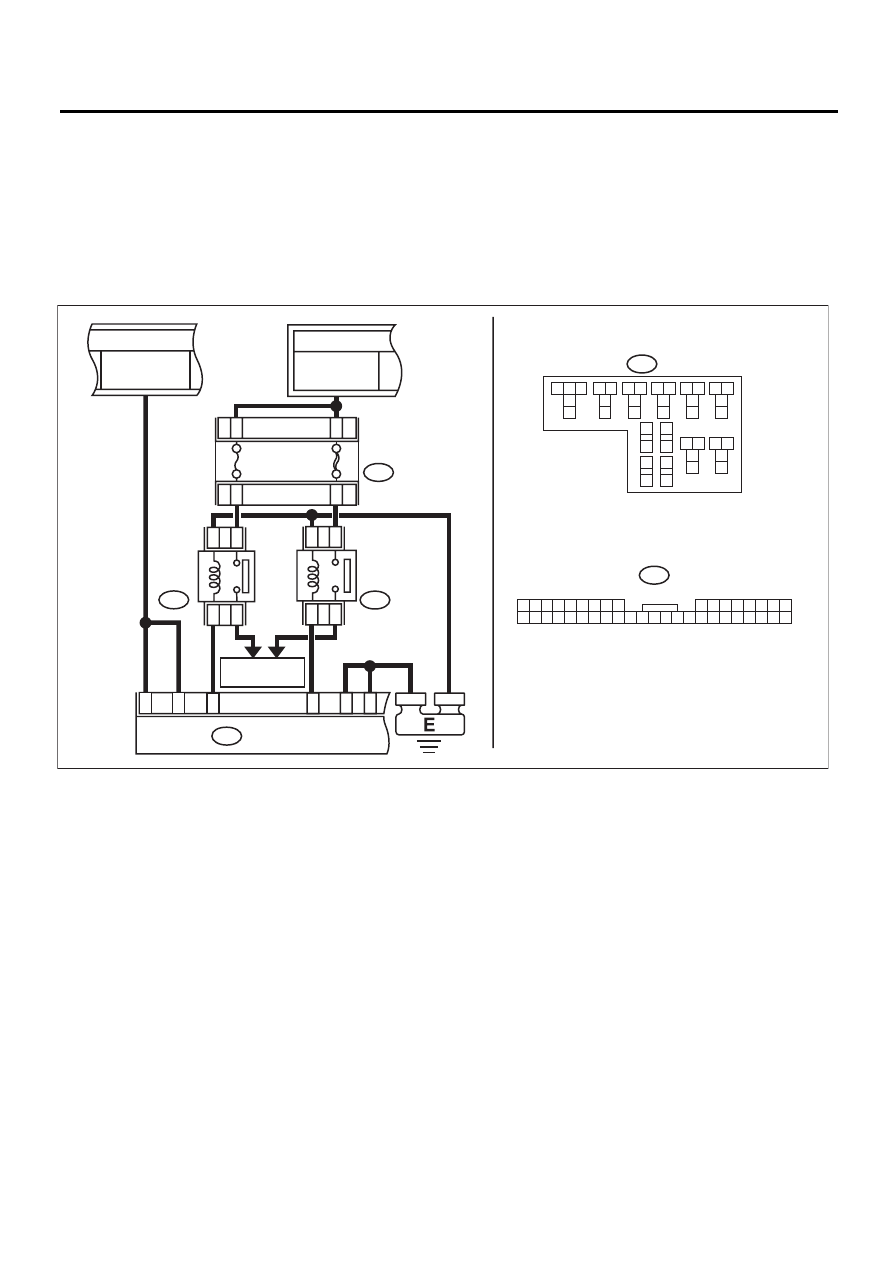

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

SL-00645

B420

B425

1 2

4
5

6 7

8
9

10 11

12
13

14 15

16
17

22 23

24
25

18 19

20
21

38 39

40
41

34 35

36
37

20A

15A

B425

B420

3 4

1 2

8 9

31 32

23 24 25 26 27 28

5 6 7

12 13

10 11

33 34 35 36 37 38 39 40

14 15 16

FB-18

ПРЕДОХРАНИТЕЛЬ

№7 (B)

MB-35

SBF-6

(B)

К ЦЕПИ

ЭЛЕКТРОПИТАНИЯ

К ЦЕПИ

ЭЛЕКТРОПИТАНИЯ

ПРЕДОХРАНИТЕЛЬ

РЕЛЕ

ЗАЖИГАНИЯ 1

(СИСТЕМЫ

ЗАПУСКА/

ОСТАНОВКИ

ДВИГАТЕЛЯ

ПРИ ПОМОЩИ

КНОПКИ)

РЕЛЕ ЗАЖИГАНИЯ 2
(СИСТЕМЫ ЗАПУСКА/
ОСТАНОВКИ ДВИГАТЕЛЯ
ПРИ ПОМОЩИ КНОПКИ)

БЛОК УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ

СМ. ЦЕПЬ
ЭЛЕКТРОПИТАНИЯ
[P-SUP-05]

БЛОК РЕЛЕ

KPS(diag)-128

Диагностика по симптомам

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
Проверьте предохранитель (SBF-6 и FB-18).

Исправен ли предохрани-
тель?

Переходите к ша-
гу 2.

Замените пре-
дохранитель.

Разъемы и клеммы ис-
правны?

Переходите к ша-
гу 3.

Устраните неис-
правность в разъ-
еме или замените
жгут проводов.

Разъемы и клеммы

(B420) № 12 (+) — Масса кузова (–):
(B420) № 33 (+) — Масса кузова (–):

Составляет ли величина
напряжения 8 В — 16 В?

Переходите к ша-
гу 4.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

Разъемы и клеммы

(B420) № 40 — Масса кузова:
(B420) № 6 — Масса кузова:

Проводимость есть?

Переходите к ша-
гу 5.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

ПРОВЕРКА РЕЛЕ ЗАЖИГАНИЯ 1 И 2 (СИСТЕМА
ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМО-
ЩИ КНОПКИ).
Проверьте реле зажигания 1 (система запуска/оста-
новки двигателя при помощи кнопки) и реле зажига-
ния 2 (система запуска/остановки двигателя при по-
мощи кнопки).

Реле исправно?

Переходите к ша-
гу 6.

Замените реле.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления электро-
питанием и реле зажигания 1 и 2 (система запуска/
остановки двигателя при помощи кнопки).
2) Проверьте проводимость между разъемом блока
управления электропитанием и реле зажигания 1
(система запуска/остановки двигателя при помощи
кнопки) или реле зажигания 2 (система запуска/ос-
тановки двигателя при помощи кнопки).

Разъемы и клеммы

(B420) № 35 — (B425) № 38:
(B420) № 34 — (B425) № 35:

Проводимость есть?

Переходите к ша-
гу 7.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

Разъемы и клеммы

(B420) № 35 — Масса кузова:
(B420) № 34 — Масса кузова:

Проводимость есть?

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Переходите к ша-
гу 8.

Разъемы и клеммы

(B420) № 34 (+) — Масса кузова (–):
(B420) № 35 (+) — Масса кузова (–):

Изменилось ли напряже-
ние с величины 1 В или
менее на величину +B –2
В или более?

Система исправ-
на.

Замените блок
управления элек-
тропитанием.
