KPS(diag)-94

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

AK:КДН B2017 ДИАГНОСТИКА ЗАВИСАНИЯ ЛИНИИ СВЯЗИ СИСТЕМЫ

НИЗКОСКОРОСТНОЙ ШИНЫ CAN (КОМБИНАЦИЯ ПРИБОРОВ)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обмен данными между блоком управления доступом и комбинацией приборов не осуществляется.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Предупреждающая лампа системы дистанционного доступа не загорается или не гаснет.

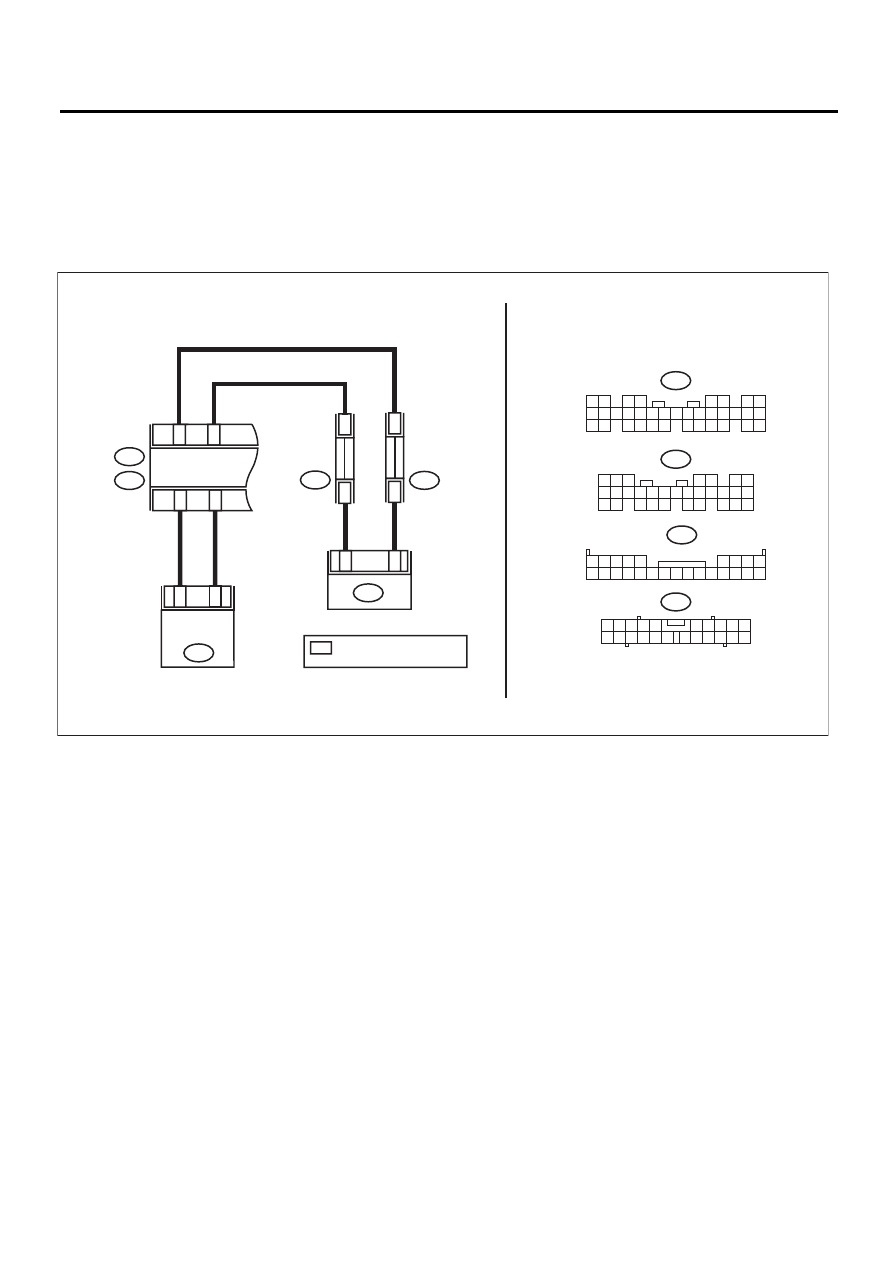

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

SL-00656

A26

A27

i84

A:

B280

B:

i107

i106

*

1

22

i10

21

B25

B26

B419

13

14

БЛОК

УПРАВЛЕНИЯ

ДОСТУПОМ

*

1

*

1

*

1

*

1

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

0

3

1

2

B280

B:

A:

i84

1 2

3 4

5 6

7 8

9 10 11 12

14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

13

i10

3 4 5

6 7 8 9

19 20 21

14 15 16

17 18

1 2

10

12

2

2

3

1

1

1

B419

3 4

9

8

2

1

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

ЦЕНТРАЛЬНЫЙ
БЛОК УПРАВЛЕНИЯ

СОЕДИНИ-
ТЕЛЬНЫЙ
РАЗЪЕМ
ЛИНИИ CAN

СОЕДИНИ-
ТЕЛЬНЫЙ

РАЗЪЕМ

ЛИНИИ CAN

КОМБИНАЦИЯ ПРИБОРОВ

: ПРОИЗВОЛЬНЫЕ
  НОМЕРА КЛЕММ

KPS(diag)-95

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

ПРИМЕЧАНИЕ:
Если неисправность не устранена путем замены комбинации приборов, замените блок управления
доступом. <См. SL-89, СНЯТИЕ, Блок управления системы доступа.>

Шаг

Проверка

Да

Нет

1

СЧИТЫВАНИЕ КДН.
Считайте КДН блока управления доступом с
дисплея Subaru Select Monitor.

Зафиксирован ли в прошлом
КДН B2017?

Проверьте жгут про-
водов на разрыв це-
пи или короткое за-
мыкание, а также
проверьте надеж-
ность подсоедине-
ния разъемов.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъемы комбинации прибо-
ров, центрального блока управления и блока
управления доступом.
2) Измерьте напряжение между разъемами и
массой кузова при помощи тестера.

Разъем и клемма:

(B419) № 14 (+) — Масса кузова (–):
(B419) № 13 (+) — Масса кузова (–):
(i84) № 27 (+) — Масса кузова (–):
(i84) № 26 (+) — Масса кузова (–):

Составляет ли величина на-
пряжения 4 В или более?

Устраните короткое
замыкание в жгуте
проводов или заме-
ните его на новый.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость между разъемами и
массой кузова при помощи тестера.

Разъем и клемма:

(B419) № 14 — Масса кузова:
(B419) № 13 — Масса кузова:
(i84) № 27 — Масса кузова:
(i84) № 26 — Масса кузова:

Проводимость есть?

Устраните короткое
замыкание в жгуте
проводов или заме-
ните его на новый.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Измерьте напряжение между разъемами и
массой кузова при помощи тестера.

Разъем и клемма:

(B419) № 1 (+) — Масса кузова (–):
(B280) № 7 (+) — Масса кузова (–):
(B281) № 2 (+) — Масса кузова (–):
(i10) № 3 (+) — Масса кузова (–):

Составляет ли величина на-
пряжения 10 В или более?

Переходите к шагу
5.

Проверьте пре-
дохранитель, уст-
раните разрыв
цепи в жгуте про-
водов или заме-
ните жгут прово-
дов.

5

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
Имея при себе ключ дистанционного доступа,
проверьте, отображается ли на комбинации
приборов предупреждающее сообщение при
нажатии кнопки запуска/остановки двигателя.

Отображается ли предуп-
реждающее сообщение?

Переходите к шагу
6.

Замените комби-
нацию приборов.
<См. IDI-26, СНЯ-
ТИЕ, Комбина-
ция приборов.>

6

СЧИТЫВАНИЕ КДН.
1) Выполните процедуру очистки памяти при
помощи Subaru Select Monitor.
2) Считайте КДН для блока управления до-
ступом.

Отображается ли КДН
B2017?

Замените блок уп-
равления системы
доступа. <См. SL-89,
СНЯТИЕ, Блок уп-
равления системы
доступа.>

Система исправ-
на.

KPS(diag)-96

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

AL:КДН P1571 НЕСОВМЕСТИМОСТЬ ОПОРНОГО КОДА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Несовместимость опорного кода в блоке идентификатора кода и блоке управления
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Двигатель не запускается.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДВИГАТЕЛЯ.
Выполните процедуру регистрации блока
управления двигателем. Обратитесь к “РУ-
КОВОДСТВУ ПО РЕГИСТРАЦИИ ИММОБИ-
ЛАЙЗЕРА”

Завершена ли регистрация
двигателя?

Система исправ-
на.

Замените блок управле-
ния двигателем и блок
идентификатора кода.
<См. FU(H6DO)-37,
СНЯТИЕ, Блок управле-
ния двигателем (ECM).>
<См. SL-90, СНЯТИЕ,
Блок идентификатора
кода.>

KPS(diag)-97

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

AM:КДН P1572 НЕИСПРАВНОСТЬ ЦЕПИ СИСТЕМЫ ИММОБИЛАЙЗЕРА

(КРОМЕ ЦЕПИ АНТЕННЫ)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Сбой в линии связи между блоком идентификатора кода и блоком управления
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Двигатель не запускается.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
1) Проверьте данные по блоку управления сличением
при помощи Subaru Select Monitor.
2) Выведите на экран дисплея следующие данные. “Im-
mobilizer” (Иммобилайзер) “Engine start” (Запуск двигате-
ля) “Unlock confirmation” (Подтверждение разблокировки)

Данные

Immobilizer (Иммобилайзер) = Unset (Отключен):
Engine start (Запуск двигателя) = Engine start
permission (Запуск двигателя разрешен):
Unlock confirmation (Подтверждение разблокиров-
ки) = Confirmed (Подтверждено):

Отображаются ли
на экране дисплея
данные в соответс-
твии с тем, что ука-
зано выше?

Переходите к ша-
гу 2.

Проведите диа-
гностику системы
дистанционного
доступа. <См.
KPS(diag)-2, Базо-
вая процедура
диагностики.>

2

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Проведите проверку данных по блоку управления сличе-
нием при помощи Subaru Select Monitor, удерживая в на-
жатом положении кнопку запуска/остановки двигателя и
педаль тормоза.

Данные

EGI code reception status (Статус получения кода
EGI) = Reception (Код получен):

ПРИМЕЧАНИЕ:
Если статус изменяется на “Not yet received” (Еще не по-
лучен) через 10 секунд после вывода на экран дисплея
сообщения “Reception” (Код получен) или при проведении
повторной проверки, проведите проверку после выклю-
чения зажигания (OFF).

Отображаются ли
на экране дисплея
данные в соответс-
твии с тем, что ука-
зано выше?

Переходите к ша-
гу 3.

Устраните неис-
правность или за-
мените линию № 5
жгута проводов
(B422) между бло-
ком идентифика-
тора кода и ECM.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока идентификатора кода и
разъем ECM.
2) Измерьте сопротивление между блоком идентифика-
тора кода и ECM при помощи тестера.

Разъем и клемма:

(B422) № 6 — (B134) № 30:

Составляет ли вели-
чина сопротивле-
ния менее 10 Ом?

Замените блок
идентификатора
кода. <См. SL-90,
СНЯТИЕ, Блок
идентификатора
кода.>

Устраните неис-
правность или за-
мените линию № 6
жгута проводов
(B422) между бло-
ком идентифика-
тора кода и ECM.

B422

5

6

B134

B136

A:

C:

ECM

A: B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

C: B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B422

2 3 4 5

1

6 7 8

C30

A30

SL-00822

БЛОК
РЕГИСТРАЦИОННОГО
КОДА
