KPS(diag)-82

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

ПРИМЕЧАНИЕ:
Если неисправность не устранена путем замены центрального блока управления, замените блок уп-
равления доступом. <См. SL-89, СНЯТИЕ, Блок управления системы доступа.>

Шаг

Проверка

Да

Нет

СЧИТЫВАНИЕ КДН.
Считайте КДН блока управления доступом
с дисплея Subaru Select Monitor.

Зафиксирован ли в прошлом
КДН B2000?

Проверьте жгут про-
водов на разрыв це-
пи или короткое за-
мыкание, а также
проверьте надеж-
ность подсоедине-
ния разъемов.

Переходите к шагу
2.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъемы комбинации при-
боров, центрального блока управления и
блока управления доступом.
2) Проверьте проводимость между разъ-
емами при помощи тестера.

Разъем и клемма:

(B419) № 14 — (B280) № 26:
(B419) № 13 — (B280) № 25:
(i84) № 27 — (i10) № 21:
(i84) № 26 — (i10) № 22:

Проводимость есть?

Переходите к шагу
3.

Устраните разрыв
цепи в жгуте прово-
дов или замените
его на новый.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость между разъема-
ми и массой кузова при помощи тестера.

Разъем и клемма:

(B419) № 14 — Масса кузова:
(B419) № 13 — Масса кузова:
(i84) № 27 — Масса кузова:
(i84) № 26 — Масса кузова:

Проводимость есть?

Устраните корот-
кое замыкание в
жгуте проводов или
замените его на но-
вый.

Переходите к шагу
4.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Измерьте напряжение между разъемами и
массой кузова при помощи тестера.

Разъем и клемма:

(B419) № 1 — Масса кузова:
(B280) № 7 — Масса кузова:
(B281) № 2 — Масса кузова:
(i10) № 3 — Масса кузова:

Составляет ли величина на-
пряжения 10 В или более?

Переходите к шагу
5.

Проверьте предох-
ранитель, устрани-
те разрыв цепи в
жгуте проводов или
замените жгут про-
водов.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость между разъема-
ми и массой кузова при помощи тестера.

Разъем и клемма:

(B419) № 8 — Масса кузова:
(B280) № 22 — Масса кузова:
(B281) № 8 — Масса кузова:
(B281) № 9 — Масса кузова:
(i10) № 11 — Масса кузова:
(i10) № 12 — Масса кузова:

Проводимость есть?

Переходите к шагу
6.

Устраните разрыв
цепи в жгуте прово-
дов или замените
его на новый.

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УП-
РАВЛЕНИЯ.
Проверьте работу замка двери, нажав со-
ответствующую кнопку ключа дистанцион-
ного доступа.

Осуществляется ли запира-
ние/отпирание двери?

<См. SL-89, СНЯ-
ТИЕ, Блок управле-
ния системы досту-
па.>

Замените централь-
ный блок управле-
ния. <См. SL-71,
СНЯТИЕ, Централь-
ный блок управле-
ния.>

KPS(diag)-83

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

AD:КДН B2001 НЕСООТВЕТСТВИЕ МЕЖДУ АНАЛОГОВОЙ ВЕЛИЧИНОЙ

СИГНАЛА АКТИВАЦИИ И ДАННЫМИ НИЗКОСКОРОСТНОЙ ШИНЫ CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Выявлена несовместимость между центральным блоком управления, блоком управления доступом
и данными низкоскоростной шины CAN.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Функции системы дистанционного доступа могут не работать.

Шаг

Проверка

Да

Нет

СЧИТЫВАНИЕ КДН.
Считайте КДН блока управления доступом с дисплея
Subaru Select Monitor.

Зафиксирован ли в
прошлом КДН
B2001?

Проверьте жгут про-
водов на разрыв цепи
или короткое замыка-
ние, а также проверь-
те надежность подсо-
единения разъемов.

Переходите к
шагу 2.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъемы центрального блока управле-
ния и блока управления доступом.
2) Проверьте проводимость между разъемами и мас-
сой кузова при помощи тестера.

Разъем и клемма:

(B419) № 15 — Масса кузова:
(B419) № 19 — Масса кузова:

Проводимость есть? Устраните короткое

замыкание в жгуте
проводов или замени-
те его на новый.

Переходите к
шагу 3.

ПРОВЕРКА ЖГУТА ПРОВОДОВ БЛОКА УПРАВЛЕ-
НИЯ ДОСТУПОМ.
Проверьте проводимость между разъемами и массой
кузова при помощи тестера.
1) Подсоедините отсоединенные разъемы.
2) Переведите выключатель зажигания в положение
ACC или ON
3) Отсоедините разъем центрального блока управле-
ния и измерьте напряжение между разъемом централь-
ного блока управления и массой кузова.

Разъем и клемма:

(B280) № 18 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения 4 В
или более?

Замените блок управ-
ления системы досту-
па. <См. SL-89, СНЯ-
ТИЕ, Блок управления
системы доступа.>

Переходите к
шагу 4.

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ.
1) Подсоедините отсоединенные разъемы.
2) Положите ключ дистанционного доступа в место,
недоступное для радиоволн передатчиков автомобиля,
после чего закройте все двери.
3) Выждите одну минуту или более, пока автомобиль
не перейдет в режим ожидания.
4) Когда автомобиль находится в режиме ожидания,
измерьте напряжение между разъемом блока управле-
ния доступом и массой кузова.

Разъем и клемма:

(B419) № 15 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения 4 В
или более?

Переходите к шагу 5.

Замените цент-
ральный блок
управления.

СЧИТЫВАНИЕ КДН.
Проверьте проводимость между разъемами и массой
кузова при помощи Subaru Select Monitor.
1) Выполните процедуру очистки памяти при помощи
Subaru Select Monitor.
2) Переведите выключатель зажигания в положение
ACC или ON, а затем обратно в положение OFF.
3) Закройте все двери, выждите одну минуту или бо-
лее, пока автомобиль не перейдет в режим ожидания.
(Выждите в режиме ожидания порядка 30 секунд.)
4) Переведите выключатель зажигания в положение
ACC или ON, а затем считайте КДН блока управление
доступом при помощи Subaru Select Monitor.

Отображается ли
КДН B2001?

Замените блок управ-
ления системы досту-
па. <См. SL-89, СНЯ-
ТИЕ, Блок управления
системы доступа.>

Система ис-
правна.

KPS(diag)-84

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

AE:КДН B2002 КОРОТКОЕ ЗАМЫКАНИЕ В ЦЕПИ АККУМУЛЯТОРА ИЛИ

РАЗРЫВ ЦЕПИ АКТИВАЦИИ ЧЕРЕЗ НИЗКОСКОРОСТНУЮ ШИНУ CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Короткое замыкание на цепь электропитания или на цепь массы линий связи между центральным
блоком управления и блоком управления доступом.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Функция дистанционного доступа не работает.

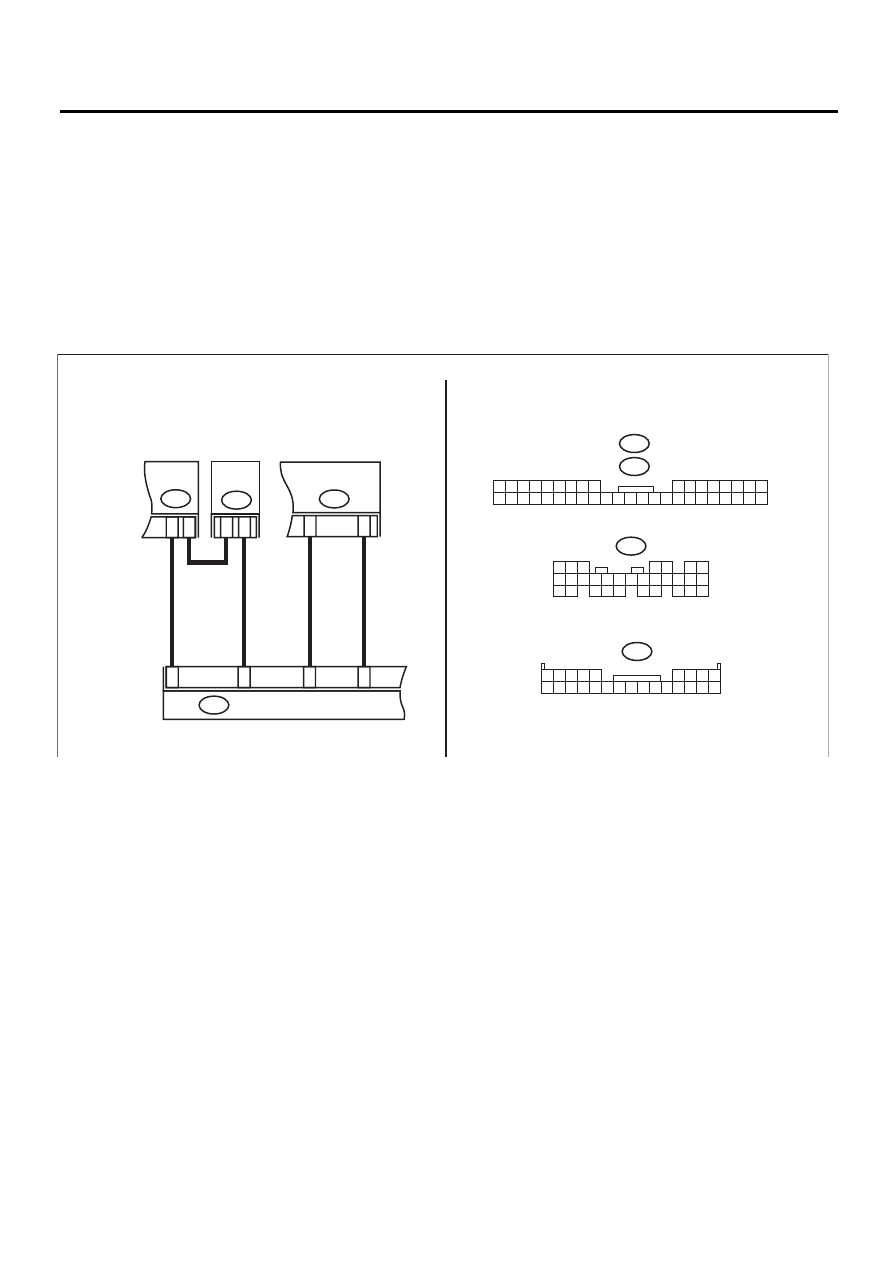

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B419

БЛОК УПРАВЛЕНИЯ ДОСТУПОМ

B420

B421

B280

6 7

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

B280

B419

3 4

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

6 7

B421

B420

1 2 3 4 5 6 7 8 9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

БЛОК

УПРАВЛЕНИЯ

ЭЛЕКТРО-

ПИТАНИЕМ

ЦЕНТРАЛЬНЫЙ

БЛОК

УПРАВЛЕНИЯ

БЛОК

СРАВНЕНИЯ

КОДОВ

KPS(diag)-85

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

СЧИТЫВАНИЕ КДН.
Считайте КДН блока управления доступом с дис-
плея Subaru Select Monitor.

Зафиксирован ли в про-
шлом КДН B2002?

Переходите к ша-
гу 2.

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
1) Выведите на экран дисплея текущие данные
по пункту «BD Wake status» (Статус активации
BD) блока управления доступом при помощи
Subaru Select Monitor.
2) Переведите выключатель зажигания в поло-
жение ON и считайте текущие данные.

Отображается ли на экра-
не дисплея ON?

Устраните короткое
замыкание или раз-
рыв цепи в жгуте
проводов или заме-
ните жгут проводов.

Переходите к ша-
гу 3.

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВ-
ЛЕНИЯ.
1) Переведите выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между разъемом блока
управления доступом и массой кузова.

Разъем и клемма:

(B419) № 15 (+) — Масса кузова (–):

Составляет ли величина
напряжения 1,8 В или ме-
нее?

Переходите к шагу
4.

Замените цент-
ральный блок уп-
равления. <См.
SL-71, СНЯТИЕ,
Центральный
блок управле-
ния.>

СЧИТЫВАНИЕ КДН.
1) Выполните процедуру очистки памяти при по-
мощи Subaru Select Monitor.
2) Переведите выключатель зажигания в поло-
жение ACC или ON, а затем обратно в положение
OFF.
3) Закройте все двери, выждите одну минуту
или более, пока автомобиль не перейдет в режим
ожидания. (Выждите в режиме ожидания поряд-
ка 30 секунд.)
4) Переведите выключатель зажигания в поло-
жение ACC или ON, а затем считайте КДН блока
управление доступом при помощи Subaru Select
Monitor.

Отображается ли КДН
B2002?

Переходите к шагу
5.

Замените цент-
ральный блок уп-
равления.

СЧИТЫВАНИЕ КДН.
Проверьте проводимость между разъемами и
массой кузова при помощи Subaru Select Monitor.
1) Выполните процедуру очистки памяти при по-
мощи Subaru Select Monitor.
2) Переведите выключатель зажигания в поло-
жение ACC или ON, а затем обратно в положение
OFF.
3) Закройте все двери, выждите одну минуту
или более, пока автомобиль не перейдет в режим
ожидания. (Выждите в режиме ожидания поряд-
ка 30 секунд.)
4) Переведите выключатель зажигания в поло-
жение ACC или ON, а затем считайте КДН блока
управление доступом при помощи Subaru Select
Monitor.

Отображается ли КДН
B2002?

Замените блок уп-
равления системы
доступа. <См. SL-89,
СНЯТИЕ, Блок уп-
равления системы
доступа.>

Система исправ-
на.
