KPS(diag)-54

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

K: КДН B2111 СБОЙ ПРИ РАЗБЛОКИРОВКЕ ЗАМКА БЛОКИРОВКИ

РУЛЕВОЙ КОЛОНКИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Блок управления электропитанием на смог определить состояние разблокировки замка блокиров-
ки рулевой колонки в блоке управления этим замком.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Так как состояние замка блокировки рулевой колонки не может быть определено, запуск двигате-
ля невозможен.

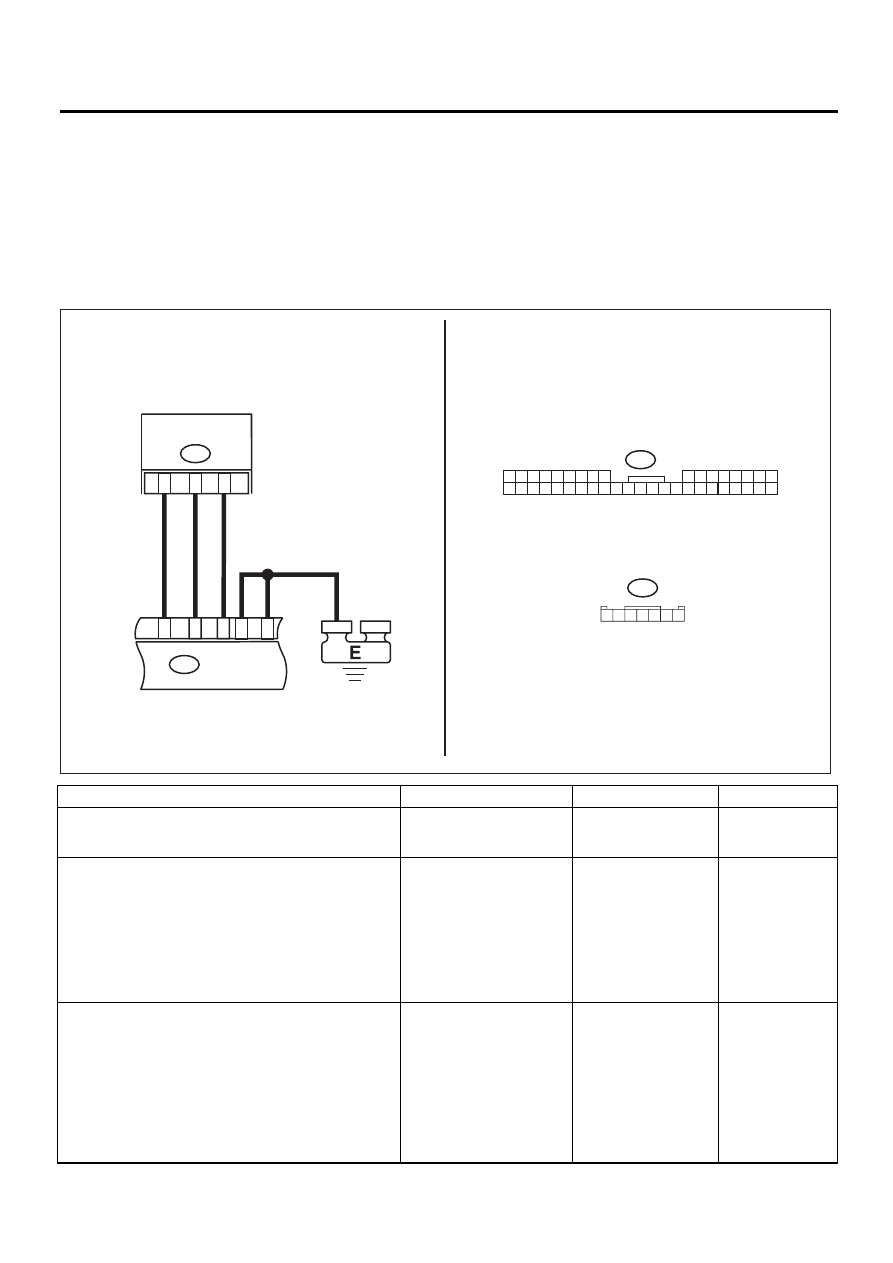

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

СЧИТЫВАНИЕ КДН.
Подсоедините Subaru Select Monitor и считайте
КДН блока управления сличением.

Отображается ли на дис-
плее КДН B2201 или
B2205?

Выполните диагнос-
тику в соответствии с
КДН.

Переходите к ша-
гу 2.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления элек-
тропитанием.
2) Проверьте проводимость в цепи между разъ-
емом блока управления электропитанием и мас-
сой кузова при помощи тестера.

Разъемы и клеммы

(B420) № 6 — Масса кузова:
(B420) № 40 — Масса кузова:

Проводимость есть?

Переходите к шагу 3. Устраните раз-

рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления за-
мком блокировки рулевой колонки.
2) Проверьте проводимость в цепи между разъ-
емом блока управления электропитанием и мас-
сой кузова при помощи тестера.

Разъемы и клеммы

(B420) № 26 — (B424) № 4:
(B420) № 32 — (B424) № 3:
(B420) № 30 — (B424) № 5:

Проводимость есть?

Переходите к шагу 4. Устраните раз-

рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

SL-00647

B420

B424

B420

3 4

1 2

8 9

10 11 12 13 14 15 16 17

18 19 20 21 22 23 24

5 6 7

25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

B424

1 2 3 4 5 6 7

БЛОК
УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ

БЛОК УПРАВЛЕНИЯ
БЛОКИРОВКОЙ
РУЛЕВОЙ КОЛОНКИ

KPS(diag)-55

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

ПРИМЕЧАНИЕ:
При переводе выключателя зажигания в положение ON замок блокировки рулевой колонки пере-
водится в разблокированное положение. При отключении зажигания или при открытии двери замок
блокировки рулевой колонки переводится в положение блокировки.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом
блока управления электропитанием и массой ку-
зова при помощи тестера.

Разъемы и клеммы

(B420) № 26 — Масса кузова:
(B420) № 32 — Масса кузова:
(B420) № 30 — Масса кузова:

Проводимость есть?

Устраните короткое
замыкание в жгуте
проводов или замени-
те его на новый.

Переходите к ша-
гу 5.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Подсоедините блок управления замком бло-
кировки рулевой колонки.
2) Проверьте проводимость в цепи между разъ-
емом блока управления замком блокировки руле-
вой колонки и массой кузова при помощи тестера.

Разъемы и клеммы

(B424) № 1 — Масса кузова:
(B424) № 2 — Масса кузова:

Проводимость есть?

Переходите к шагу 6. Устраните раз-

рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ ЗАМКОМ
БЛОКИРОВКИ РУЛЕВОЙ КОЛОНКИ.
1) Подсоедините отсоединенные разъемы.
2) Переведите выключатель зажигания в поло-
жение ON и разблокируйте замок блокировки ру-
левой колонки.
3) Проверьте проводимость в цепи между разъ-
емом блока управления замком блокировки руле-
вой колонки и массой кузова при помощи тестера.

Разъемы и клеммы

(B424) № 4 — Масса кузова:

Проводимость есть?

Переходите к шагу 7. Замените блок

управления за-
мком блокиров-
ки рулевой ко-
лонки. <См. SL-
91, СНЯТИЕ,
Блок управления
замком блоки-
ровки рулевой
колонки.>

ПОДТВЕРЖДЕНИЕ РЕЗУЛЬТАТОВ ФУНКЦИО-
НАЛЬНЫХ ПРОВЕРОК
1) Отсоедините разъем блока управления за-
мком блокировки рулевой колонки.
2) При помощи Subaru Select Monitor осуществи-
те принудительное возбуждение цепи «steering
lock power supply» (электропитания замка блоки-
ровки рулевой колонки). После этого проверьте
проводимость в цепи между клеммой блока уп-
равления электропитанием и массой кузова.

Разъемы и клеммы

(B420) № 32 (+) — Масса кузова (–):

Проводимость есть?

Переходите к шагу 8. Замените блок

управления элек-
тропитанием.
<См. SL-87, СНЯ-
ТИЕ, Блок управ-
ления электропи-
танием.>

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
1) Подсоедините отсоединенные разъемы.
2) При помощи Subaru Select Monitor проведите
проверку данных блока управления электропита-
нием по пункту «steering unlock SW» (Выключа-
тель разблокировки замка блокировки рулевой
колонки).

Отображается или не
отображается сообщение
на дисплее при переводе
замка блокировки руле-
вой колонки в положение
блокировки или в положе-
ние разблокировки?

Замените блок управ-
ления замком блоки-
ровки рулевой колон-
ки. <См. SL-91, СНЯ-
ТИЕ, Блок управле-
ния замком блокиров-
ки рулевой колонки.>

Замените блок
управления элек-
тропитанием.
<См. SL-87, СНЯ-
ТИЕ, Блок управ-
ления электропи-
танием.>

Шаг

Проверка

Да

Нет

KPS(diag)-56

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

L: КДН B2112 СБОЙ ВО ВНУТРЕННИХ ЛИНИЯХ СВЯЗИ МЕЖДУ

СЛИЧАЕМЫМИ БЛОКАМИ УПРАВЛЕНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
КДН отображается при разрыве или коротком замыкании в контуре связи между блоками управле-
ния, либо при прерывании обмена данными с блоком управления сличением на заданный промежу-
ток времени.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Включение электропитания вспомогательного оборудования или зажигания невозможно, вследс-
твие чего запуск двигателя невозможен.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

СЧИТЫВАНИЕ КДН.
Считайте КДН с дисплея Subaru Select Monitor.

Отображаются ли
какие-либо другие
КДН помимо B2112?

Проведите диагнос-
тику в соответствии
с этими другими КДН.

Переходите к шагу 2.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления электро-
питанием и разъем блока управления сличением.
2) Проверьте проводимость в цепи между разъемом
блока управления электропитанием и разъемом бло-
ка управления сличением при помощи тестера.

Разъемы и клеммы

(B420) № 30 — (B421) № 10:

Проводимость
есть?

Переходите к шагу
3.

Устраните разрыв це-
пи в жгуте проводов
или замените его на
новый.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом
блока управления электропитанием и массой кузова
при помощи тестера.

Разъемы и клеммы

(B420) № 30 — Масса кузова:

Проводимость не
выявлена?

Переходите к шагу
4.

Устраните короткое
замыкание в жгуте
проводов или замени-
те его на новый.

СЧИТЫВАНИЕ КДН.
Проверьте КДН, который был считан первым.

Выявлялся ли этот
КДН в прошлом?

Система исправна.

Замените блок управ-
ления электропитани-
ем. <См. SL-87, СНЯ-
ТИЕ, Блок управления
электропитанием.>

SL-00646

B421

B420

B421

B420

1 2 3 4 5 6 7 8 9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

БЛОК
СРАВНЕНИЯ
КОДОВ

БЛОК
УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ

KPS(diag)-57

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

M: КДН B2113 НЕНОРМАТИВНАЯ ВЕЛИЧИНА СИГНАЛА ВОЗМОЖНОСТИ

НАЧАЛА ДВИЖЕНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Несоответствие аналоговых и последовательных данных в цепи между блоком управления элект-
ропитанием и ECM.

ОСТОРОЖНО:
После замены блока управления электропитанием на новый и подсоединения клеммы массы
аккумулятора, в цепь зажигания будет подаваться напряжение. Кроме того, если аккумуля-
тор отсоединялся, то произойдет возврат в режим, установленный до отсечки электропита-
ния от аккумулятора.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Невозможность запуска двигателя или остановка двигателя после запуска.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

SL-00649

B420

ECM

B136

10 11 12 13 14 15

17 18 19 20
28

21 22 23

33 34 35

B420

1 2 3 4 5 6 7 8 9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

БЛОК УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ

СМ. СИСТЕМА
КОМБИНАЦИИ ПРИБОРОВ
[C/M(MM)-06]
