Базовая процедура диагностики

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

1. Базовая процедура диагностики

A: ПРОЦЕДУРА

1. ПРОВЕРКА ПРИ ПОМОЩИ SUBARU SELECT MONITOR

ОСТОРОЖНО:
• Для считывания КДН и текущих данных, а также для проведения диагностики требуется
комплект Subaru Select Monitor.
• При снятии и установке центрального блока управления удалите с его разъема загрязне-
ния любого рода (пыль, вода, масло и т.п.).
• Для моделей с системой дистанционного доступа, после замены блока управления и др.
может понадобиться провести регистрацию иммобилайзера. Детальное описание процедур
приведено в РУКОВОДСТВЕ ПО РЕГИСТРАЦИИ ИММОБИЛАЙЗЕРА.

ПРИМЕЧАНИЕ:
• Проверьте установки пользовательских настроек и убедитесь в том, что система дистанционного
доступа не отключена.
• Опросный лист <См. KPS(diag)-3, Опросный лист.>

Шаг

Проверка

Да

Нет

ПРОВЕРКА АККУМУЛЯТОРА.
Измерьте напряжение аккумулятора при помощи
тестера.

Составляет ли величи-
на напряжения 11 В
или более?

Переходите к ша-
гу 2.

Подзарядите или за-
мените аккумулятор и
проведите предвари-
тельную проверку.
Переходите к шагу 2.

ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА.
1) При проведении опроса клиента используйте
опросный лист клиента. <См. KPS(diag)-3, Опрос-
ный лист клиента.>

Были ли зафиксирова-
ны данные симптомы
неисправности при
проведении опроса?

Переходите к ша-
гу 3.

Проведите повтор-
ный опрос клиента.

БАЗОВАЯ ПРОВЕРКА.
Проверьте КДН системы LAN. <См. LAN(diag)-5,
ПРОВЕРКА, Общие сведения.>

Система LAN исправ-
на?

Переходите к ша-
гу 4.

Произведите ремонт
или замену в соот-
ветствии с КДН систе-
мы LAN.

ПРОВЕРКА ПРИЗНАКА НЕИСПРАВНОСТИ.
1) Считайте КДН по системе дистанционного до-
ступа (блок управления сличением, блок управле-
ния электропитанием и блок управления досту-
пом). <См. KPS(diag)-19, СЧИТЫВАНИЕ КОДОВ
ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ (КДН), ПО-
РЯДОК РАБОТЫ, Subaru Select Monitor.>

ПРИМЕЧАНИЕ:
Если в цепи связи Subaru Select Monitor наблюда-
ются сбои, проверьте цепь связи. <См. KPS(diag)-
35, ОБМЕН ДАННЫМИ ДЛЯ ИНИЦИАЛИЗАЦИИ
НЕВОЗМОЖЕН, Процедура диагностики с исполь-
зованием кодов диагностики неисправностей
(КДН).>
2) Запишите все КДН и зафиксированные данные.

Отображаются ли на
дисплее Subaru Select
Monitor какие-либо
КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к шагу 5.

ПРОСМОТР СПИСКА СИМПТОМОВ НЕИСПРАВ-
НОСТЕЙ.
Просмотрите "Список симптомов неисправнос-
тей". <См. KPS(diag)-99, Общая таблица диагнос-
тики.>

Выявлен ли какой-ли-
бо симптом, который
соответствует тому,
что приведен в списке
симптомов неисправ-
ностей.

Выполните диа-
гностику в соот-
ветствии с проце-
дурами, приве-
денными в списке
симптомов неис-
правностей.

Переходите к шагу 6.

ПРОВЕРКА СИМПТОМА НЕИСПРАВНОСТИ.
1) Проверьте текущие данные.
2) Проведите функциональную проверку.
3) Проведите проверку отдельной детали.

Была ли выявлена при-
чина неисправности?

Устраните причи-
ну неисправности.

Повторно проведите
базовую проверку.

KPS(diag)-3

Опросный лист клиента

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

2. Опросный лист клиента

A: ПРОВЕРКА

Проверьте следующие позиции, характеризующие состояние автомобиля.

ПРИМЕЧАНИЕ:
Если плафон освещения салона или фонарь точечной подсветки не загорается и одновременно при
этом не блокируется замок блокировки рулевой колонки, это может свидетельствовать о перегора-
нии или плохом контакте предохранителя цепи резервного питания.

Опросный лист по проверке неисправностей системы дистанционного доступа и системы запуска /остановки двигателя
при помощи кнопки

Получен Год Месяц Дата

Владелец автомобиля

Регистрационный №

Год регистрации
Год Месяц Дата

Модель автомобиля

Номер рамы

Лицо, проводившее опрос

Инспектор

Тип двигателя

Показания одометра

Неисправности, на которые указал клиент

Дата и время, когда про-
изошла неисправность

Частота

возникновения

неисправности

Условия, при которых про-
изошла неисправность

Погодные

условия

Состояние дорожного пок-
рытия

Место,

где

произошла

неисправность

Надежность установки вспо-
могательного оборудования

Проявления неисправности

Код диагностики неисправностей

( )

При нажатии кнопки запирания/отпирания дверей, кнопки открывания багажника или кнопки запирания/отпирания

дверцы багажного отсека запирание/отпирание не осуществляется.

Запирание при помощи кнопки запирания/отпирания дверей не осуществляется
Отпирание при помощи кнопки запирания/отпирания дверей не осуществляется
Запирание и отпирание при помощи кнопки запирания/отпирания дверей не осу-

ществляется

Дверь со стороны водителя
Дверь со стороны переднего

пассажира

Крышка багажника не открывается при помощи кнопки открывания багажника

Отпирание дверцы багажного отсека при помощи кнопки запирания/отпирания дверцы багажного отсека не осущест-

вляется.

Функция предотвращения запирания ключа дистанционного доступа не работает.

Пассажирский отсек
Багажник

Наружный предупреждающий звуковой сигнал не подается

Внутрисалонный предупреждающий звуковой сигнал не подается

Плафон освещения салона или фонарь точечной подсветки не загорается

Замок блокировки рулевой колонки не блокируется

При нажатии кнопки ключа дистанционного доступа светодиод не загорается

Иное ( )

Условия для устранения не-
исправности

Когда зажигание включено (ON) /двигатель работает ( ) при нажатии кнопки

KPS(diag)-4

Общие сведения

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

3. Общие сведения

A: ОСТОРОЖНО

1. СИСТЕМА ПОДУШЕК
БЕЗОПАСНОСТИ ДОПОЛНИТЕЛЬНОЙ
СДЕРЖИВАЮЩЕЙ СИСТЕМЫ

Жгут проводов системы подушек безопасности
проложен рядом с системой дистанционного
доступа и системой запуска/остановки двига-
теля при помощи кнопки.

ОСТОРОЖНО:
• Запрещается подключение электричес-
ких тестеров к жгутам проводов и разъемам
системы подушек безопасности.
• Будьте осторожны, чтобы не повредить
жгуты проводов системы подушек безопас-
ности при обслуживании системы дистан-
ционного доступа и системы запуска/оста-
новки двигателя при помощи кнопки.

2. СИСТЕМА ДИСТАНЦИОННОГО
ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/
ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ
КНОПКИ

ПРИМЕЧАНИЕ:
• Проверив пользовательские настройки, убе-
дитесь в том, что система дистанционного до-
ступа не отключена.
• Если между автомобилем и ключом дистанци-
онного доступа осуществляется обмен данными,
темновой ток равен приблизительно 400 мА.
Если между автомобилем и ключом дистанцион-
ного доступа не осуществляется обмен данны-
ми, темновой ток равен приблизительно 40 мА.*
* Если обмен данными с автомобилем не осу-
ществляется, это значит, что функции системы
дистанционного доступа были отключены, ли-
бо то, что после запирания дверей ключ дис-
танционного доступа находился на большом
расстоянии от автомобиля в течение 15 минут
или более.
1) Проверка функции отпирания дверей систе-
мы дистанционного доступа

(1) Имея при себе ключ дистанционного до-
ступа, когда все двери заперты при помощи
системы дистанционного доступа, убеди-
тесь в том, что при нажатии кнопки запира-
ния/отпирания дверей, встроенной в наруж-
ную ручку отпирания каждой двери, все
двери отпираются, а также работает функ-
ция подтверждения операции (фонари ава-
рийной световой сигнализации мигают два
раза).

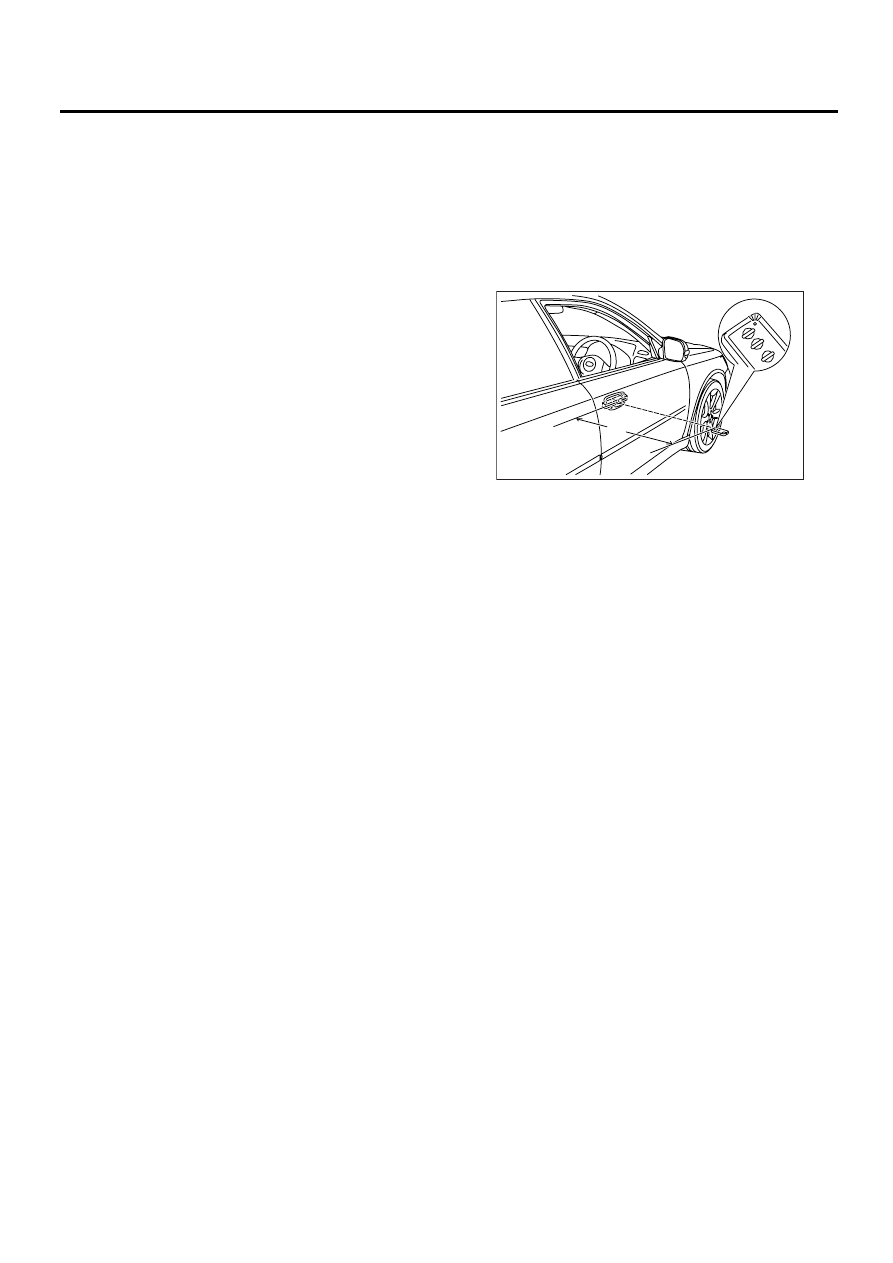

(2) Находясь в зоне действия системы дис-
танционного доступа на расстоянии 40 - 80
см (А) от автомобиля, удерживая ключ дис-
танционного доступа на одной высоте с на-
ружной ручкой двери (приблизительно 80
см над землей) в направлении, указанном
на рисунке, убедитесь в том, что автомо-
биль отпирается [красный светодиод ключа
дистанционного доступа мигает].

(3) Убедитесь в том, что, если кнопка запи-
рания/отпирания дверей нажимается в ре-
жиме отпирания в течение трех секунд, то
все двери отпираются, и работает функция
подтверждения операции (фонари аварий-
ной световой сигнализации мигают один
раз).

2) Проверка функции запирания системы дис-
танционного доступа

(1) Находясь вне автомобиля с ключом дис-
танционного доступа, когда все двери за-
крыты, но не заперты, убедитесь в том, что
все двери запираются при нажатии кнопки
запирания/отпирания, встроенной в наруж-
ную ручку каждой двери.

ОСТОРОЖНО:
Если ключ дистанционного доступа нахо-
дится внутри автомобиля, но вне зоны
действия (в панели приборов, в кармане от-
делки двери, на заднем лотке, в отделении
для перчаток или в углу пола багажного от-
сека), то при выполнении операции по запи-
ранию дверей функция предотвращения за-
пирания ключа дистанционного доступа не
сработает, в результате чего ключ дистан-
ционного доступа будет заперт внутри авто-
мобиля.

SL-00590

(A)

KPS(diag)-5

Общие сведения

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

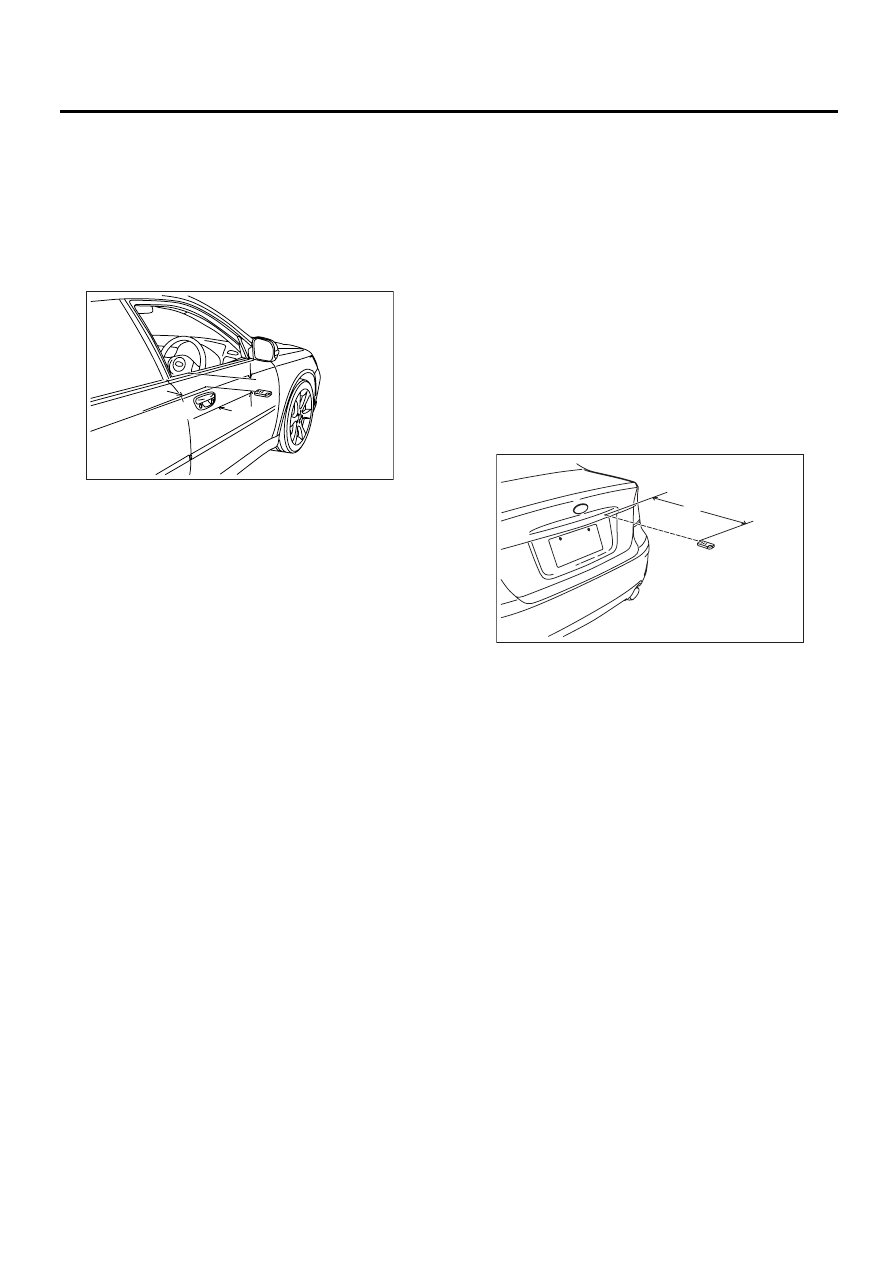

(2) Для проверки зоны действия системы
дистанционного доступа при запирании две-
рей, удерживайте ключ дистанционного до-
ступа на 10 см ниже нижнего края стекла
двери (приблизительно 80 см над землей) в
направлении, указанном на рисунке, и убеди-
тесь в том, что при нажатии кнопки запира-
ния/отпирания с расстояния примерно 30 см
от автомобиля все двери запираются.

(3) Аналогичным образом проверьте функ-
ции запирания/отпирания двери переднего
пассажира.

ПРИМЕЧАНИЕ:
• Поскольку линия связи не действует на
близком расстоянии (20 см или менее) от двер-
ной ручки, ключ дистанционного доступа не бу-
дет работать, если нажимать кнопку запира-
ния/отпирания дверей той же рукой, в которой
удерживается ключ дистанционного доступа.
• Подача звукового сигнала функции предо-
твращения запирания ключа дистанционного
доступа свидетельствует о возможном проса-
чивании радиоволны внутрисалонной антенны.

3) Проверка функции открывания багажника с
помощью системы дистанционного доступа

(1) Имея при себе ключ дистанционного до-
ступа, нажмите кнопку открывания багаж-
ника, когда крышка багажника закрыта, и
убедитесь в том, что крышка багажника от-
крывается.
(2) Для проверки зоны действия системы
дистанционного доступа при открывании
крышки багажника, удерживайте ключ дис-
танционного доступа по центру со стороны
задней части автомобиля на одной высоте с
кнопкой открывания багажника (90 см над
землей) в направлении, указанном на ри-
сунке, и убедитесь в том, что при нажатии
кнопки открывания багажника с расстоя-
ния 40 — 80 см (А) от автомобиля крышка
багажника открывается.

4) Проверка функции переключения режимов
электропитания автомобиля системы дистан-
ционного доступа

(1) Когда зажигание выключено, сядьте в
автомобиль, имея при себе ключ дистанци-
онного доступа. Когда рычаг селектора на-
ходится в положении "Р", нажмите на пе-
даль тормоза (модель АT) или на педаль
сцепления (модель МТ) и убедитесь в том,
что индикатор режимов работы кнопки за-
пуска/остановки двигателя светится зеле-
ным цветом, а двигатель при нажатии кнопки
запуска/остановки двигателя запускается.

SL-00591

(A)

(B)

SL-00592

(A)
