Subaru Legacy (2008 год). Руководство - часть 115
EN(H4SO)(diag)-10

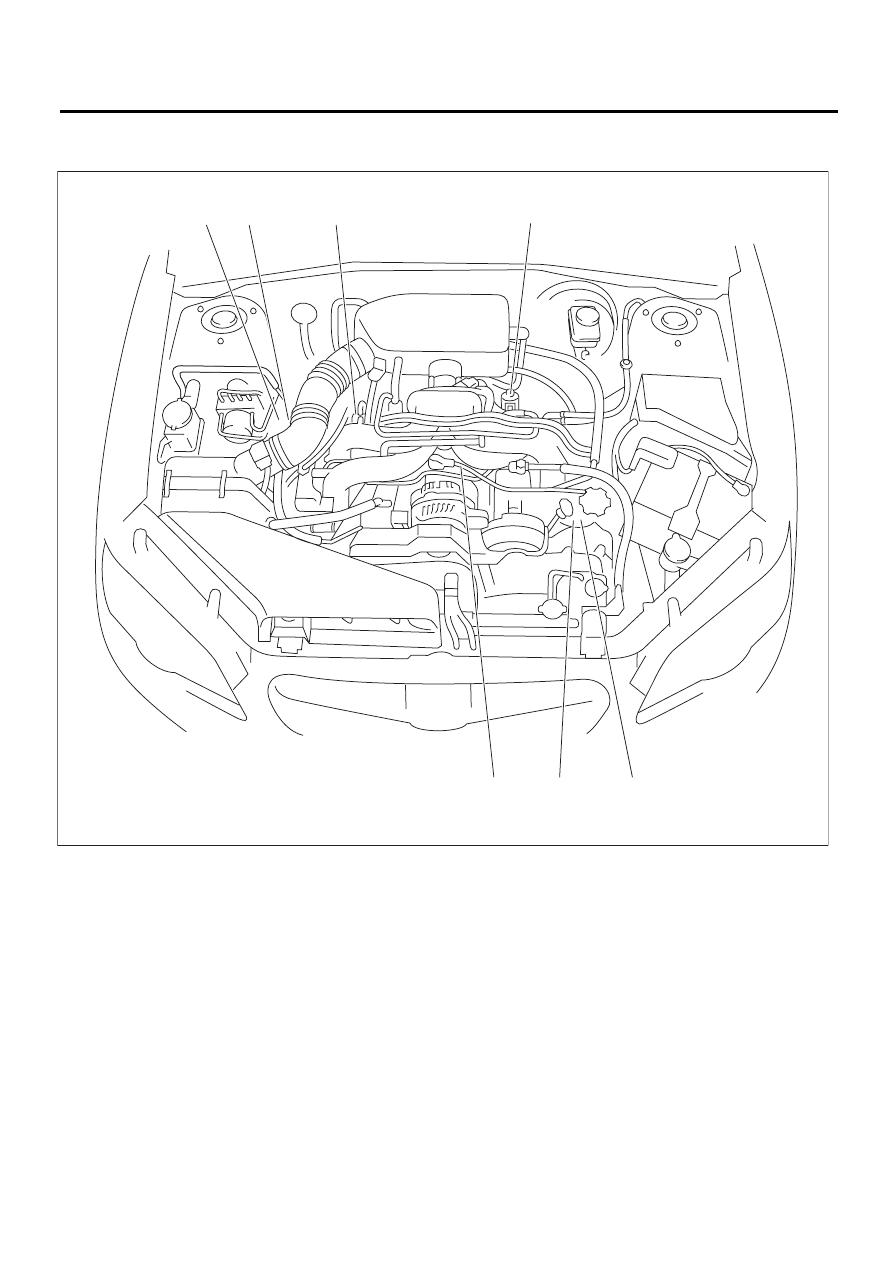

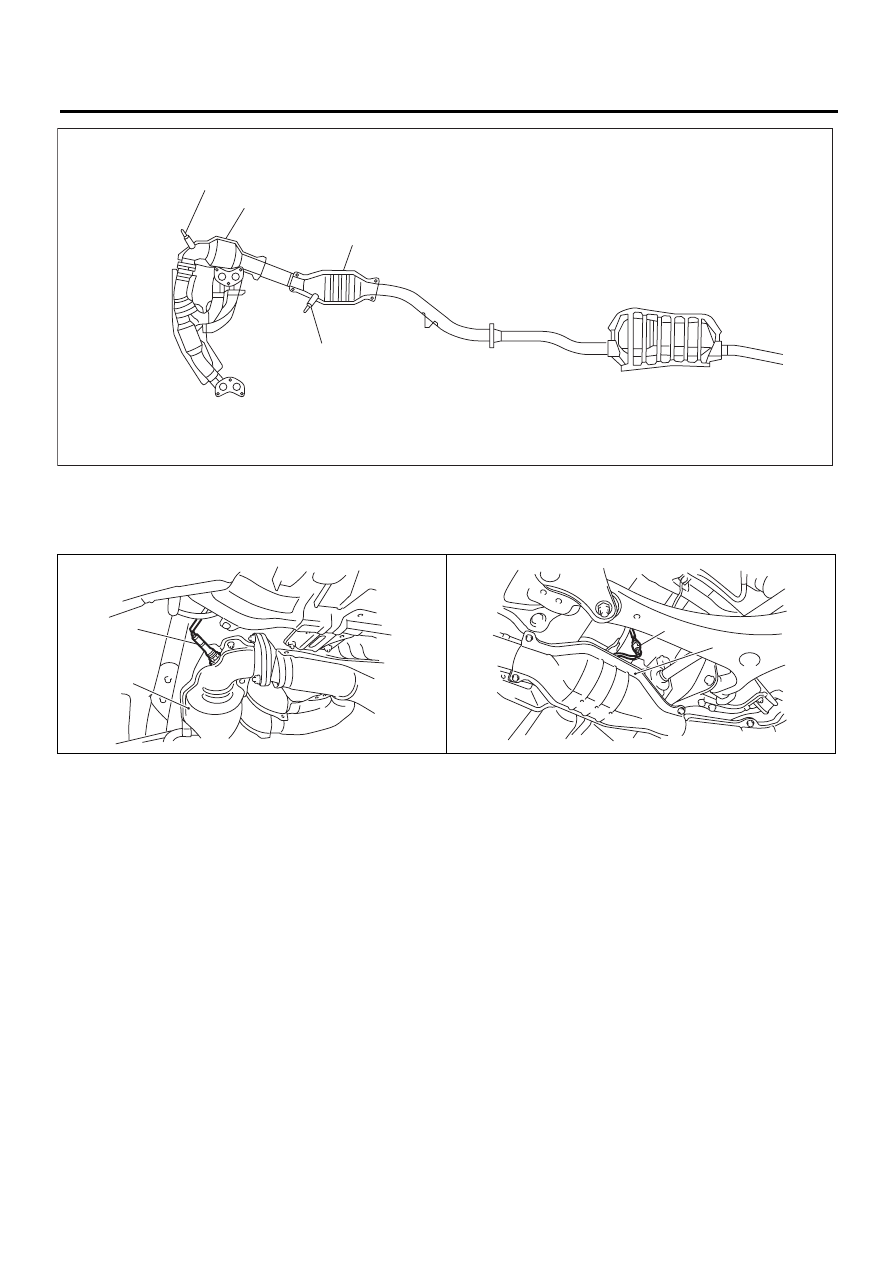

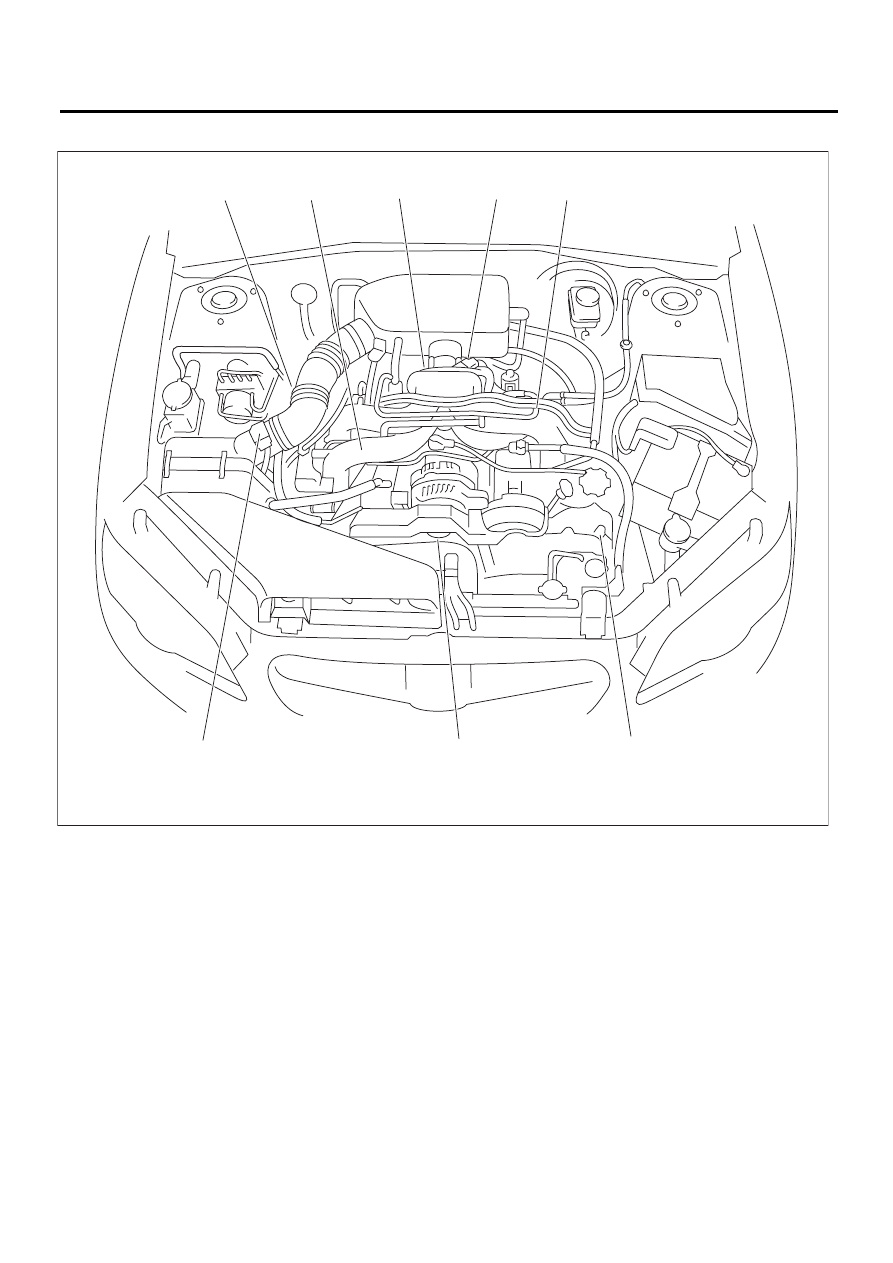

Расположение электрических компонентов
ДВИГАТЕЛЬ (ДИАГНОСТИКА)

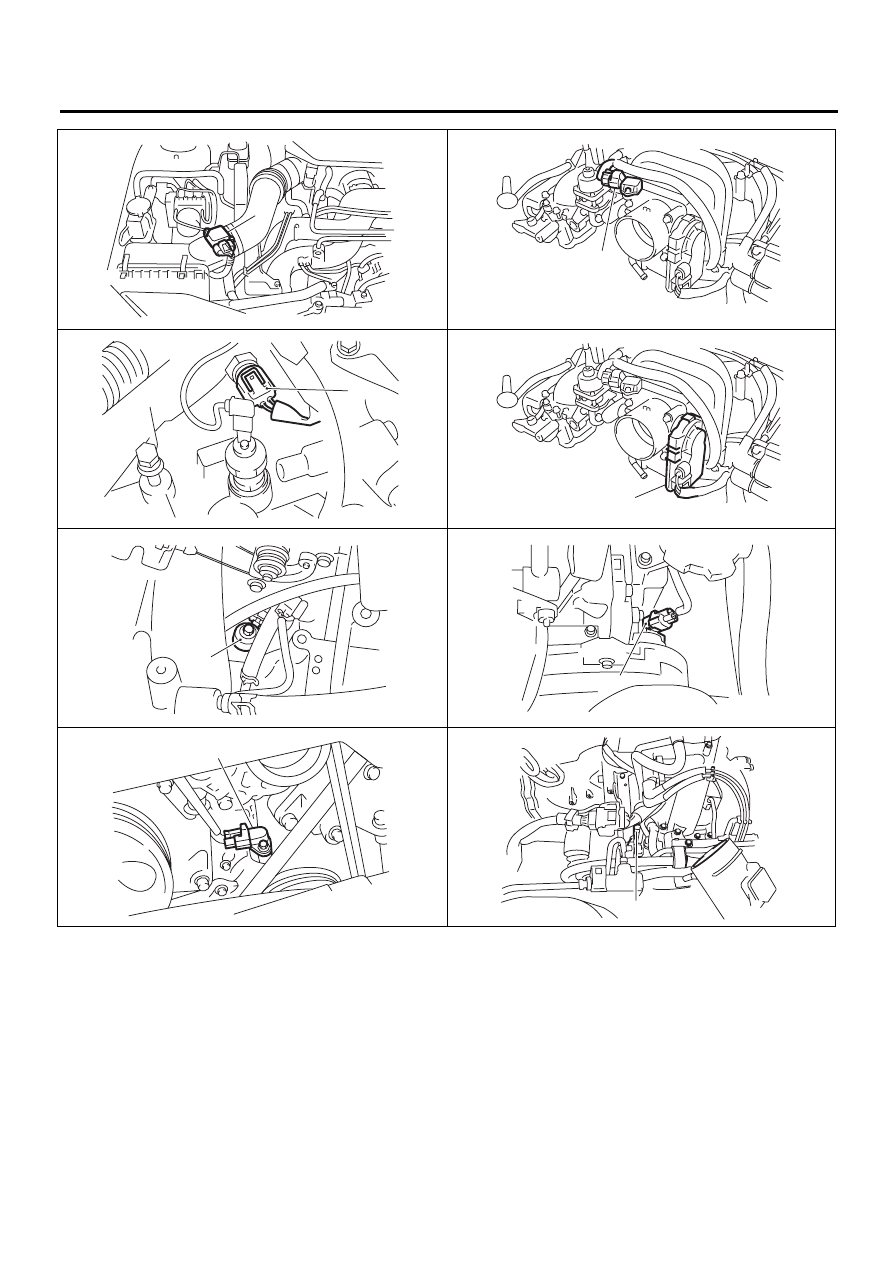

2. ДАТЧИК
(1)
Датчик массового расхода и
температуры впускаемого воз-
духа
(3)
Датчик температуры охлаждаю-
щей жидкости
(6)
Датчик положения распредели-
тельного вала
(4)
Блок электронной дроссельной
заслонки
(7)
Датчик угла поворота коленча-
того вала
(2)
Датчик абсолютного давления в
коллекторе
(5)
Датчик детонации
(8)
Датчик температуры масла
EN-06280
(2)
(4)
(3)
(8)
(5)
(1)
(7)
(6)
