ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Выведите на дисплей Subaru Select Monitor
сигналы частоты вращения двигателя и
скорости автомобиля, получаемые с ECM,
TCM, VDC/ABS и центрального блока уп-
равления в одинаковых условиях, и сравни-
те данные.

Совпадают ли данные?

Временная потеря
контакта. Выполни-
те процедуру очист-
ки памяти.

Переходите к шагу
5.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ VDC/
ABS.
Используя Subaru Select Monitor, считайте
КДН для блока управления системы VDC.

Отображаются ли на дисп-
лее КДН помимо “CAN
communication”?

Проведите диагнос-
тику в соответствии
с КДН.

Замените цент-
ральный блок уп-
равления. <См. SL-
71, СНЯТИЕ, Цент-
ральный блок уп-
равления.>

LAN(diag)-73

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

P: КДН U1221 НЕПОЛУЧЕНИЕ ДАННЫХ С ECM ПО ВЫСОКОСКОРОСТНОЙ

ШИНЕ CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Повреждение ECM. (Если в главном жгуте проводов имеет место ошибка связи, одновременно по-
дается сигнал КДН P0600 для линии связи CAN.)
ПРИЗНАК НЕИСПРАВНОСТИ:
• Горит контрольная лампа обнаружения неисправностей.
• На одометре/счетчике пройденного пути отображается сообщение “Er HC”. (Кроме моделей с
комбинацией приборов с мультиинформационным дисплеем)

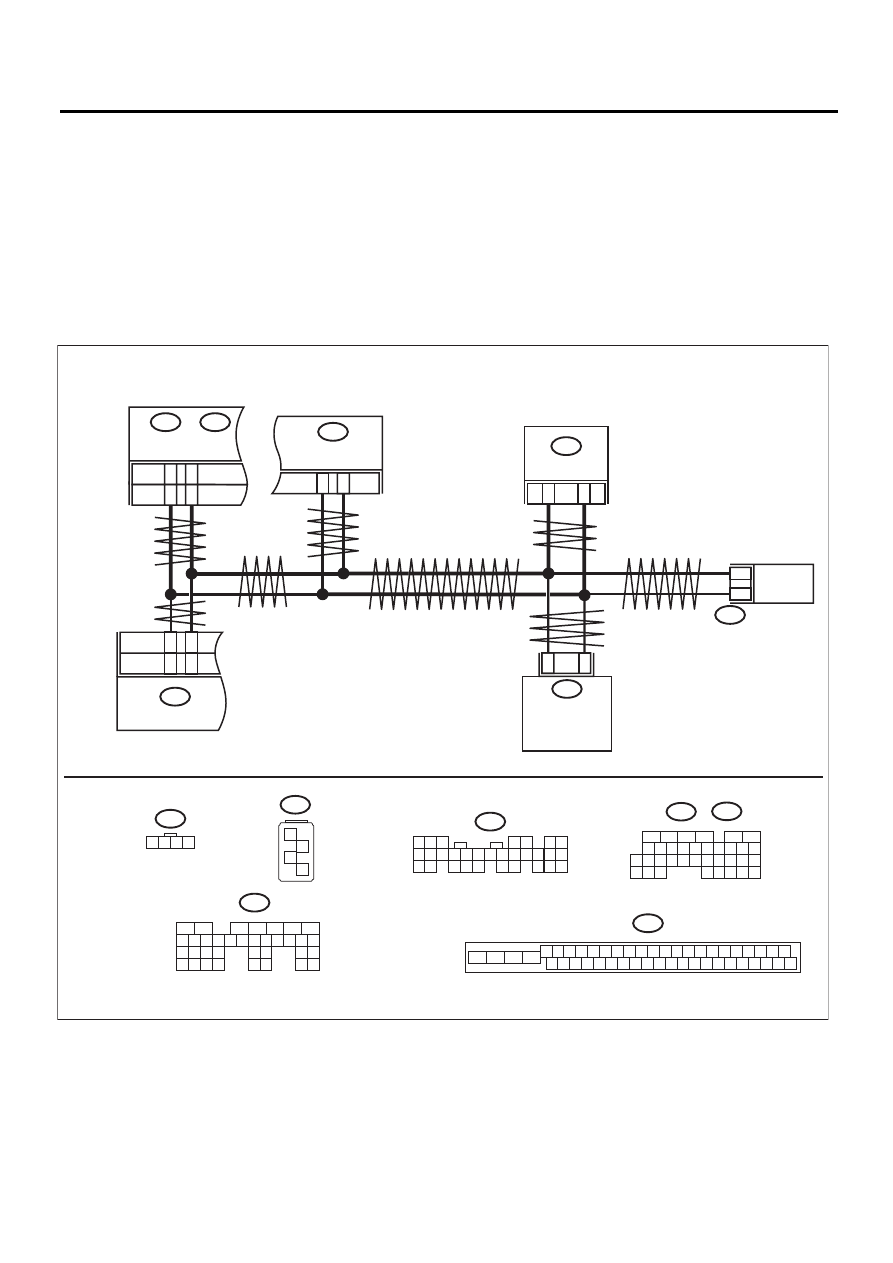

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с системой VDC

VDCCM & H/U

B310

B20

B30

B280

TCM

B54

B231

ECM

B136

4AT

5AT

ЦЕНТРАЛЬНЫЙ

БЛОК УПРАВЛЕНИЯ

ДАТЧИК УГЛА ПОВОРОТА
РУЛЕВОГО КОЛЕСА

B231

1 2 3 4

B310

B280

6 7

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

B135

B230

ДАТЧИК УГЛОВОЙ

СКОРОСТИ

РЫСКАНИЯ

И БОКОВОГО

УСКОРЕНИЯ

B136

10 11 12 13 14 15

17 18 19 20
28

21 22 23

33 34 35

B230

14 15 16 17 18 19 20 21

26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42

4 5 6 7 8 9

2 3

10 11

43 44 45 46

LAN00312

C35

C27

2.0L

КРОМЕ МО-
ДЕЛИ 2.0L

B135

B54

10 11 12 13 14 15

17 18 19

20
28

21 22 23

26 27

34 35

LAN(diag)-74

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

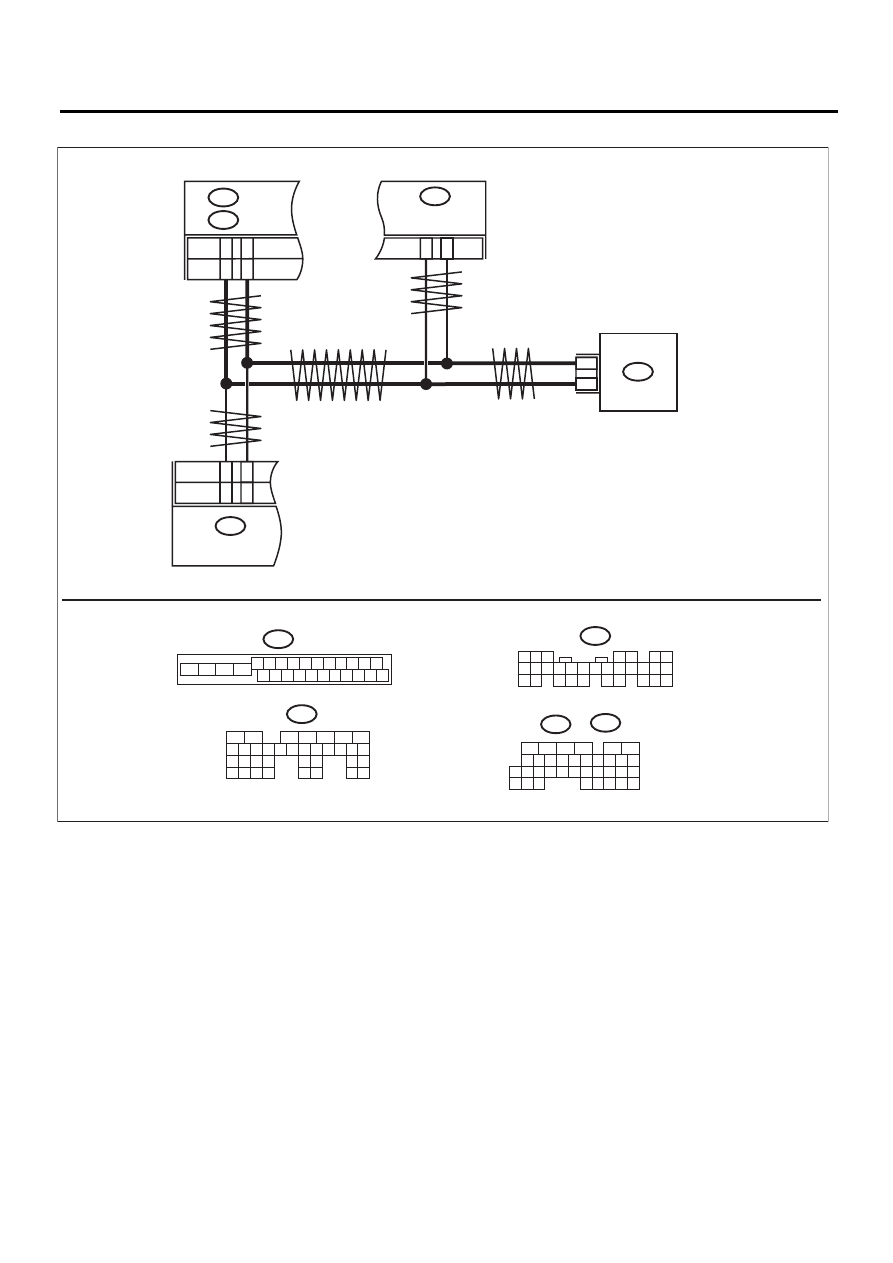

• Модель ABS

B301

4 5 6 7 8 9

16 17 18 19 20

2 3

21 22 23 24 25 26

10 11

B280

6 7

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

B135

B136

10 11 12 13 14 15

17 18 19 20
28

21 22 23

33 34 35

B20

B30

B280

B301

ABSCM & H/U

ECM

B136

C35

C27

B135

B54

LAN00313

TCM

B54

A18

A17

4AT

5AT

2.0L

КРОМЕ
МОДЕЛИ 2.0L

10 11 12 13 14 15

17 18 19

20
28

21 22 23

26 27

34 35

ЦЕНТРАЛЬНЫЙ

БЛОК УПРАВЛЕНИЯ

LAN(diag)-75

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА КДН.
Подсоедините Subaru Select Monitor и счи-
тайте все КДН.

Отображаются ли другие
КДН, не относящиеся к цент-
ральному блоку управления?

Проведите диагнос-
тику по КДН других
блоков управления.

Переходите к шагу
2.

ПРОВЕРКА КДН.
Проверьте КДН центрального блока управ-
ления.

Указывает ли КДН, отобра-
жаемый на дисплее, на теку-
щую неисправность?

Проверьте соедине-
ние в разъеме жгута
проводов. Переходи-
те к шагу 3.

Переходите к шагу
3.

ПРОВЕРКА КДН.
Переведите выключатель зажигания в по-
ложение OFF и повторно считайте КДН.

Указывает ли КДН, отобра-
жаемый на дисплее, на теку-
щую неисправность?

Переходите к шагу 5. Переходите к шагу

Совпадают ли данные?

Временная потеря
контакта. Выполните
процедуру очистки
памяти.

Переходите к шагу
5.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B280) центрально-
го блока управления.
2) Измерьте сопротивление между разъ-
емами жгута проводов.

Разъемы и клеммы

(B280) № 20 — № 30:

Сопротивление составляет
55 — 65 Ом? (Нормативная
величина 60 Ом)

Считайте КДН для
блока ECM. Проведи-
те диагностику в со-
ответствии с КДН.
<См. EN(H6DO)(diag)-
43, СЧИТЫВАНИЕ
КОДОВ ДИАГНОСТИ-
КИ НЕИСПРАВНОС-
ТЕЙ (КДН) ДВИГАТЕ-
ЛЯ (НОРМАЛЬНЫЙ
РЕЖИМ), ПОРЯДОК
РАБОТЫ, Subaru
Select Monitor.>

Переходите к шагу
6.

Разъемы и клеммы

(B280) № 20 — № 30:

Сопротивление составляет
115 — 125 Ом? (Разрыв цепи
переменного резистора или
главного жгута проводов.)

Переходите к шагу 7. Если сопротивле-

ние составляет
10 МОм или бо-
лее, имеет место
разрыв в цепи на
центральный блок
управления. Уст-
раните разрыв в
жгуте проводов
или замените его.

ПРОВЕРКА БЛОКА ECM.
1) Подсоедините Subaru Select Monitor.
2) Считайте коды диагностики неисправ-
ностей для ECM.

Были ли обнаружены КДН,
помимо “Improper CAN
communication” (Неисправ-
ность линии связи CAN)?

Проведите диагнос-
тику в соответствии с
КДН.

Переходите к шагу
8.

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УП-
РАВЛЕНИЯ.
1) Выведите на дисплей Subaru Select
Monitor текущие данные ECM.
2) Проверьте пункт “body integrated unit
data received” (“данные, полученные с цент-
рального блока управления”).

Отображается ли на дисплее
“Yes” (“Да”)?

Переходите к шагу 9. Замените блок уп-

равления двигате-
лем (ECM). <См.
FU(H6DO)-37,
Блок управления
двигателем
(ECM).>

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УП-
РАВЛЕНИЯ.
1) Выведите на дисплей Subaru Select
Monitor текущие данные ECM.
2) Проверьте пункт “body integrated unit
counter update” (“обновление счетчика цен-
трального блока управления”).

Отображается ли на дисплее
“Yes” (“Да”)?

Замените централь-
ный блок управления.
<См. SL-71, СНЯТИЕ,
Центральный блок
управления.>

Замените блок уп-
равления двигате-
лем (ECM). <См.
FU(H6DO)-37,
Блок управления
двигателем
(ECM).>
