LAN(diag)-56

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

5

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B280) центрального
блока управления.
2) Подсоедините тестер к боковому разъему
автомобиля и измерьте сопротивление.

Разъемы и клеммы

(B280) № 20 — № 30:

Сопротивление состав-
ляет 55 — 65 Ом?

Переходите к шагу 6.

Переходите к ша-
гу 9.

6

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем TCM (B54).
2) Подсоедините тестер к боковому разъему
автомобиля и измерьте сопротивление.

Разъемы и клеммы

Модель 5AT:

(B54) № 3 — № 4

Модель 4AT:

(B54) № 17 — № 18:

Сопротивление состав-
ляет 55 — 65 Ом?

Переходите к шагу 7.

Переходите к ша-
гу 9.

7

ПРОВЕРКА ЖГУТА ПРОВОДОВ.

ПРИМЕЧАНИЕ:
Для моделей с системой ABS, Переходите к шагу
12.
1) Отсоедините разъем датчика угловой скоро-
сти рыскания (B230).
2) Подсоедините тестер к боковому разъему
автомобиля и измерьте сопротивление.

Разъемы и клеммы

(B230) № 2 — № 3:

Сопротивление состав-
ляет 55 — 65 Ом?

Переходите к шагу 8.

Переходите к ша-
гу 9.

8

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем датчика угла поворота
рулевого колеса (B231).
2) Подсоедините тестер к боковому разъему
автомобиля и измерьте сопротивление.

Разъемы и клеммы

(B231) № 1 — (B40) № 2:

Сопротивление состав-
ляет 55 — 65 Ом?

Переходите к шагу 16. Переходите к ша-

гу 9.

9

ПРОВЕРКА ЖГУТА ПРОВОДОВ.

Когда тестер подсоеди-
няется к боковому разъ-
ему автомобиля, состав-
ляет ли величина изме-
ренного сопротивления
115 — 125 Ом?

Переходите к шагу 12. Переходите к ша-

гу 10.

10

ПРОВЕРКА ЖГУТА ПРОВОДОВ.

Когда тестер подсоеди-
няется к боковому разъ-
ему автомобиля, состав-
ляет ли величина изме-
ренного сопротивления
менее 10 Ом?

Устраните короткое
замыкание в жгуте
проводов, сопротивле-
ние которого замеря-
лось, или замените его
на новый.

Переходите к ша-
гу 11.

11

ПРОВЕРКА ЖГУТА ПРОВОДОВ.

Когда тестер подсоеди-
няется к боковому разъ-
ему автомобиля, состав-
ляет ли величина изме-
ренного сопротивления
30 МОм или более?

Устраните разрыв це-
пи в жгуте проводов,
сопротивление кото-
рого замерялось, или
замените его на но-
вый.

Переходите к ша-
гу 16.

12

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления сис-
темы VDC/ABS.
2) Подсоедините тестер к боковому жгуту про-
водов автомобиля и измерьте сопротивление.

Разъемы и клеммы

Модель с системой VDC:

(B310) № 10 — № 35:

Модель ABS:

(B301) № 11 — № 26:

Величина сопротивле-
ния находится в диапа-
зоне 115 — 125 Ом?

Переходите к шагу 13. Переходите к ша-

гу 14.

Шаг

Проверка

Да

Нет

LAN(diag)-57

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

13

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ
1) Отсоедините разъем блока управления сис-
темы VDC/ABS.
2) Отсоедините разъем от блока ECM.
3) Подсоедините тестер к боковому жгуту про-
водов автомобиля и измерьте сопротивление
между клеммами.

Разъемы и клеммы

Модель 2.0 L:

(B135) № 1 — № 2:

Кроме модели 2.0 L:

(B136) № 27 — № 35:

Величина сопротивле-
ния находится в диапа-
зоне 115 — 125 Ом?

Переходите к шагу 20. Замените блок уп-

равления системы
VDC/ABS. <См.
VDC-7, Блок управ-
ления системы VDC
и гидравлический
блок управления
(VDCCM&H/U).>

14

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления сис-
темы VDC/ABS.
2) Отсоедините разъем от блока ECM.
3) Подсоедините тестер к боковому жгуту про-
водов автомобиля и измерьте сопротивление
между клеммами.

Разъемы и клеммы

Модель 2.0 L:

(B135) № 1 — № 2:

Кроме модели 2.0 L:

(B136) № 27 — № 35:

Величина сопротивле-
ния находится в диапа-
зоне 115 — 125 Ом?

Переходите к шагу 15. Устраните разрыв

цепи в жгуте про-
водов или замени-
те его на новый.

15

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ
Подсоедините тестер к клемме блока ECM и из-
мерьте сопротивление.

Разъемы и клеммы

Модель 2.0 L:

(B135) № 1 — № 2:

Кроме модели 2.0 L:

(B136) № 27 — № 35:

Величина сопротивле-
ния находится в диапа-
зоне 115 — 125 Ом?

Переходите к шагу 16. Замените блок уп-

равления двигате-
лем (ECM). <См.
FU(H6DO)-37,
Блок управления
двигателем
(ECM).>

16

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Подсоедините разъемы блоков управления
кроме центрального блока управления.
2) Подсоедините тестер к боковому жгуту про-
водов автомобиля.
3) Установите выключатель зажигания в поло-
жение ON и измерьте напряжение клеммы.

Разъемы и клеммы

(B280) № 20 (+) — Масса кузова (–):

Напряжение составля-
ет 6 В или более?

Переходите к шагу 17. Переходите к ша-

гу 18.

17

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ
Когда тестер подсоединен к боковому жгуту
проводов автомобиля, последовательно отсо-
едините разъемы каждого блока управления.

Понизилось ли напряже-
ние одного из блоков уп-
равления до 6 В или
меньшей величины?

Замените блок управ-
ления, напряжение в
котором составляет 6
В или менее.

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

18

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Подсоедините разъемы блоков управления
кроме разъема центрального блока управления.
2) Подсоедините тестер между боковым жгу-
том проводов автомобиля и массой кузова, за-
тем измерьте сопротивление.

Разъемы и клеммы

(B280) № 20 — Масса кузова:
(B280) № 30 — Масса кузова:

Сопротивление состав-
ляет менее 10 Ом?

Переходите к шагу 19. Устраните корот-

кое замыкание в
жгуте проводов
или замените его
на новый.

19

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ
Когда тестер подсоединен к боковому жгуту
проводов автомобиля, последовательно отсо-
едините разъемы каждого блока управления.

Повысилось ли сопро-
тивление одного из бло-
ков управления до 10
Ом или более?

Замените блоки управ-
ления, сопротивление
которых повысилось
до 10 Ом или более.

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Шаг

Проверка

Да

Нет

LAN(diag)-58

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

20

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ
1) Подсоедините разъемы всех блоков управ-
ления.
2) Подсоедините Subaru Select Monitor и прове-
дите очистку памяти.
3) Отсоедините разъем TCM (B54).
4) Переведите выключатель зажигания в поло-
жение ON и считайте КДН центрального блока
управления. <См. LAN(diag)-13, СЧИТЫВАНИЕ
КОДОВ ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ
(КДН), ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>

Отображается ли на
дисплее КДН U1201?

Переходите к шагу 21. Проверьте TCM.

<См. 5AT(diag)-17,
СЧИТЫВАНИЕ КО-
ДОВ ДИАГНОСТИ-
КИ НЕИСПРАВ-
НОСТЕЙ (КДН),
ПОРЯДОК РАБО-
ТЫ, Subaru Select
Monitor.>

21

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ
1) Подсоедините разъем блока управления
TCM.
2) Проведите очистку памяти при помощи
Subaru Select Monitor.
3) Отсоедините разъем датчика угла поворота
рулевого колеса (B231).
4) Переведите выключатель зажигания в поло-
жение ON и считайте КДН центрального блока
управления. <См. LAN(diag)-13, СЧИТЫВАНИЕ
КОДОВ ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ
(КДН), ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>

Отображается ли на
дисплее КДН U1201?

Переходите к шагу 22. Проверьте датчик

угла поворота.
<См. VDC(diag)-16,
СЧИТЫВАНИЕ КО-
ДОВ ДИАГНОСТИ-
КИ НЕИСПРАВ-
НОСТЕЙ (КДН),
ПОРЯДОК РАБО-
ТЫ, Subaru Select
Monitor.>

22

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ
1) Подсоедините разъем датчика угла поворо-
та рулевого колеса.
2) Проведите очистку памяти при помощи
Subaru Select Monitor.
3) Отсоедините разъем датчика угловой скоро-
сти рыскания (B230).
4) Переведите выключатель зажигания в поло-
жение ON и считайте КДН центрального блока
управления. <См. LAN(diag)-13, СЧИТЫВАНИЕ
КОДОВ ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ
(КДН), ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>

Отображается ли на
дисплее КДН U1201?

Переходите к шагу 23. Проверьте датчик

угловой скорости
рыскания. <См.
VDC(diag)-16, СЧИ-
ТЫВАНИЕ КОДОВ
ДИАГНОСТИКИ
НЕИСПРАВНОС-
ТЕЙ (КДН), ПОРЯ-
ДОК РАБОТЫ,
Subaru Select
Monitor.>

23

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ
1) Подсоедините разъемы всех блоков управ-
ления.
2) Используя Subaru Select Monitor, проверьте
пункт “body integrated unit data received” (“дан-
ные, полученные с центрального блока управле-
ния”) на экране текущих данных ECM.

Отображается ли на
дисплее сообщение
“Yes” (Да)?

Переходите к шагу 24. Замените цент-

ральный блок уп-
равления. <См. SL-
71, СНЯТИЕ, Цент-
ральный блок уп-
равления.>

24

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ
Проверьте пункт “body integrated unit counter
update” (“обновление счетчика центрального
блока управления”) на экране данных ECM.

Отображается ли на
дисплее сообщение
“Yes” (Да)?

Проверьте ECM. <См.
EN(H6DO)(diag)-53,
SUBARU SELECT
MONITOR (НОРМАЛЬ-
НЫЙ РЕЖИМ), ПОРЯ-
ДОК РАБОТЫ, Считы-
вание кодов диагнос-
тики неисправностей
(КДН).>

Замените цент-
ральный блок уп-
равления. <См. SL-
71, СНЯТИЕ, Цент-
ральный блок уп-
равления.>

Шаг

Проверка

Да

Нет

LAN(diag)-59

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

L: КДН U1202 ОТКЛЮЧЕНИЕ ВЫСОКОСКОРОСТНОЙ ШИНЫ CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Определите неисправный блок или участок линии CAN. Устраните неисправность или осуществи-
те замену.
• Такие неисправности как “Not received data” (“Неполучение данных”) и “error data” (“Данные об
ошибках”) могут определяться одновременно.
ПРИЗНАК НЕИСПРАВНОСТИ:
На одометре/счетчике пройденного пути отображается сообщение “Er HC”. (Кроме моделей с ком-
бинацией приборов с мультиинформационным дисплеем)

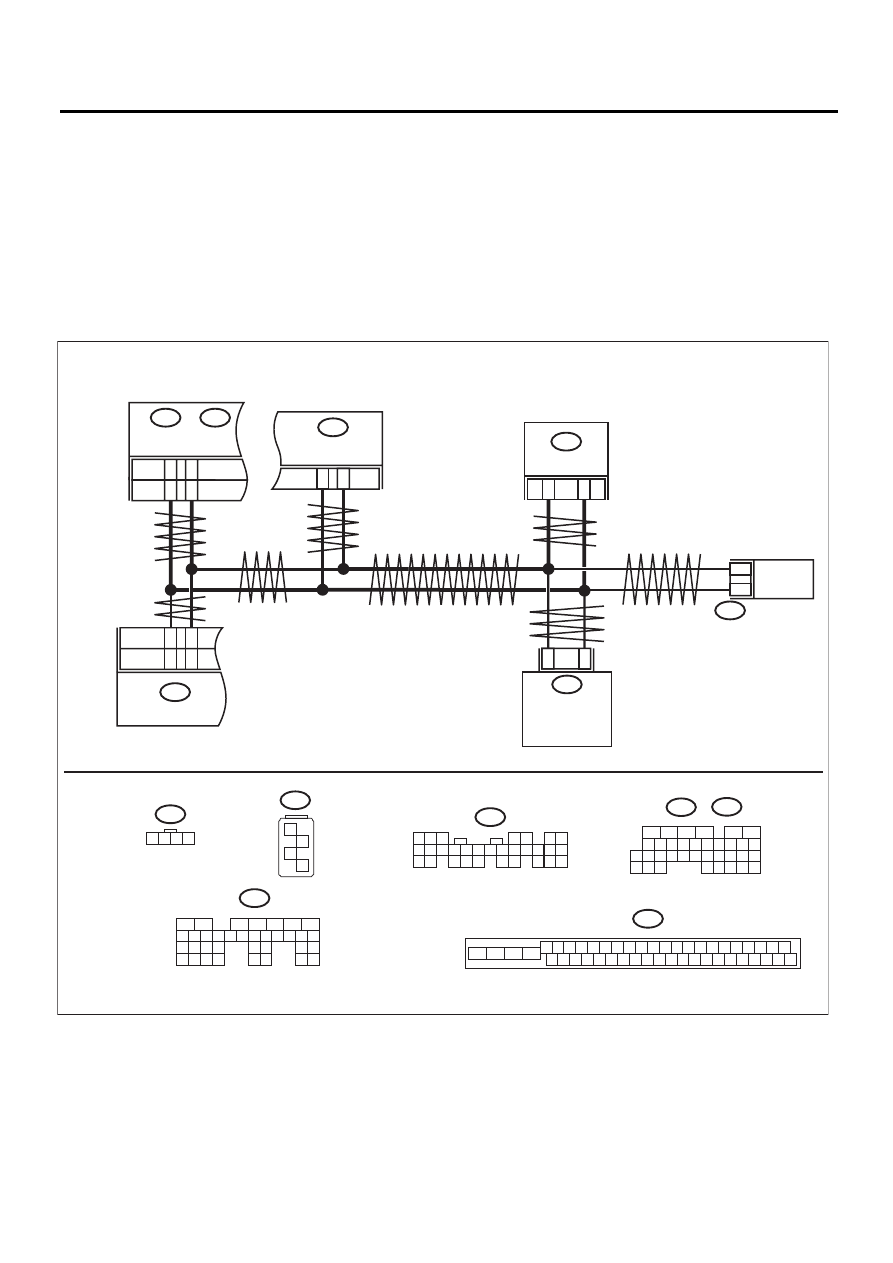

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с системой VDC

VDCCM & H/U

B310

B20

B30

B280

B:

A4

A3

TCM

B54

A:

35

10

B231

2

1

ECM

B136

C:

B2

B1

A1

8

A1

7

4AT

5AT

ЦЕНТРАЛЬНЫЙ

БЛОК УПРАВЛЕНИЯ

ДАТЧИК УГЛА ПОВОРОТА
РУЛЕВОГО КОЛЕСА

B231

1 2 3 4

B310

B280

B:

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

21

30

B135

B:

2

3

B230

ДАТЧИК УГЛОВОЙ

СКОРОСТИ

РЫСКАНИЯ

И БОКОВОГО

УСКОРЕНИЯ

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

C:

B230

1

2

3

4

12

14 15 16 17 18 19 20 21

22

23

24

25

26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42

13

4 5 6 7 8 9

2 3

1

10 11

43 44 45 46

LAN00312

C35

C27

2.0L

КРОМЕ МО-
ДЕЛИ 2.0L

B135

B:

B54

A:

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35
