LAN(diag)-4

Опросный лист клиента

СИСТЕМА LAN (ДИАГНОСТИКА)

4. УСЛОВИЯ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

Условия движения

 На месте (на холостом ходу)

 Автомобиль в движении

Скорость автомобиля км/ч (миль/ч)

 При ускорении

Ускорение  с    км/ч (миль/ч) до   км/ч (миль/ч)

 Замедление (с торможением)

Ускорение  с    км/ч (миль/ч) до   км/ч (миль/ч)

 Замедление (без торможения)

Ускорение  с    км/ч (миль/ч) до   км/ч (миль/ч)

 Ровная дорога
 Подъем
 Спуск
 Дорога с гравийным покрытием
 Ухабистая дорога
 Заснеженная дорога

Неисправность произошла в результаты работы какого-либо конкретного узла или детали?
Узел или деталь:
Признак неисправности:

Имеют ли место какие-либо еще неисправности?
Откуда:
Признак неисправности:

LAN(diag)-5

Общие сведения

СИСТЕМА LAN (ДИАГНОСТИКА)

3. Общие сведения

A: ОСТОРОЖНО

1. ДОПОЛНИТЕЛЬНАЯ
СДЕРЖИВАЮЩАЯ СИСТЕМА –
ПОДУШКИ БЕЗОПАСНОСТИ

Жгут проводов системы подушек безопасности
протянут в непосредственной близости от цен-
трального блока управления и витой пары.

ОСТОРОЖНО:
• Запрещается подключение электричес-
ких тестеров к жгутам проводов и разъемам
системы подушек безопасности.
• Соблюдайте осторожность, чтобы не пов-
редить жгут проводов системы подушек бе-
зопасности во время обслуживания цент-
рального блока управления и системы LAN.

2. СИСТЕМА LAN

• Шина передачи данных сети LAN представ-
ляет собой витую пару. Будьте внимательны,
не шунтируйте или не расплетайте какую-либо
часть витой пары.
• Не допускайте образования зазоров между
высокоскоростной и низкоскоростной шиной
CAN (CAN High, CAN Low).
• Разница в длине шин передачи данных не
должна превышать 10 см (3,94 дюйма).
• Длина расплетенного участка возле разъема
не должна превышать 8 см (3,14 дюйма).

• Если характеристики линии из витой пары
изменятся, это может существенно снизить за-
щиту линии от шумов.

• При ремонте жгута проводов соединяйте
провода пайкой, обматывая их изоляционной
лентой.

B: ПРОВЕРКА

Перед проведением диагностики проверьте
следующие узлы и детали, которые могут вы-
звать сбои в работе центрального блока управ-
ления.
1) Измерьте напряжение аккумулятора и про-
верьте плотность электролита.

Стандартное напряжение: 12 В или более

Удельная плотность электролита:
Более 1,260
2) Проверьте состояние предохранителя.
Убедитесь, что сила тока, на который рассчи-
тан предохранитель, соответствует величине
настройки, и что предохранитель не перегорел.
3) Проверьте состояние соединения жгута про-
водов и разъема.
4) Убедитесь в том, что параметры настройки
центрального блока управления соответствуют
оборудованию автомобиля. <См. LAN(diag)-22,
РЕГИСТРАЦИЯ ЦЕНТРАЛЬНОГО БЛОКА УП-
РАВЛЕНИЯ (НАСТРОЙКИ ОБОРУДОВАНИЯ),
ПОРЯДОК РАБОТЫ, Subaru Select Monitor.>
5) Убедитесь в том, что настройки, не соот-
ветствующие оборудованию автомобиля, не
заданы в настройках функций (пользователь-
ские настройки ECM) центрального блока уп-
равления. <См. LAN(diag)-24, ЗАФИКСИРО-
ВАННЫЕ ДАННЫЕ, ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>
6) Убедитесь в том, что в заводских настрой-
ках параметров (“Factory initial setting”) цент-
рального блока управления задана установка
“Market” (“Рынок”).
7) Убедитесь в том, что после перевода ключа
зажигания в положение ON лампа подсветки
выключателя зажигания не мигает.

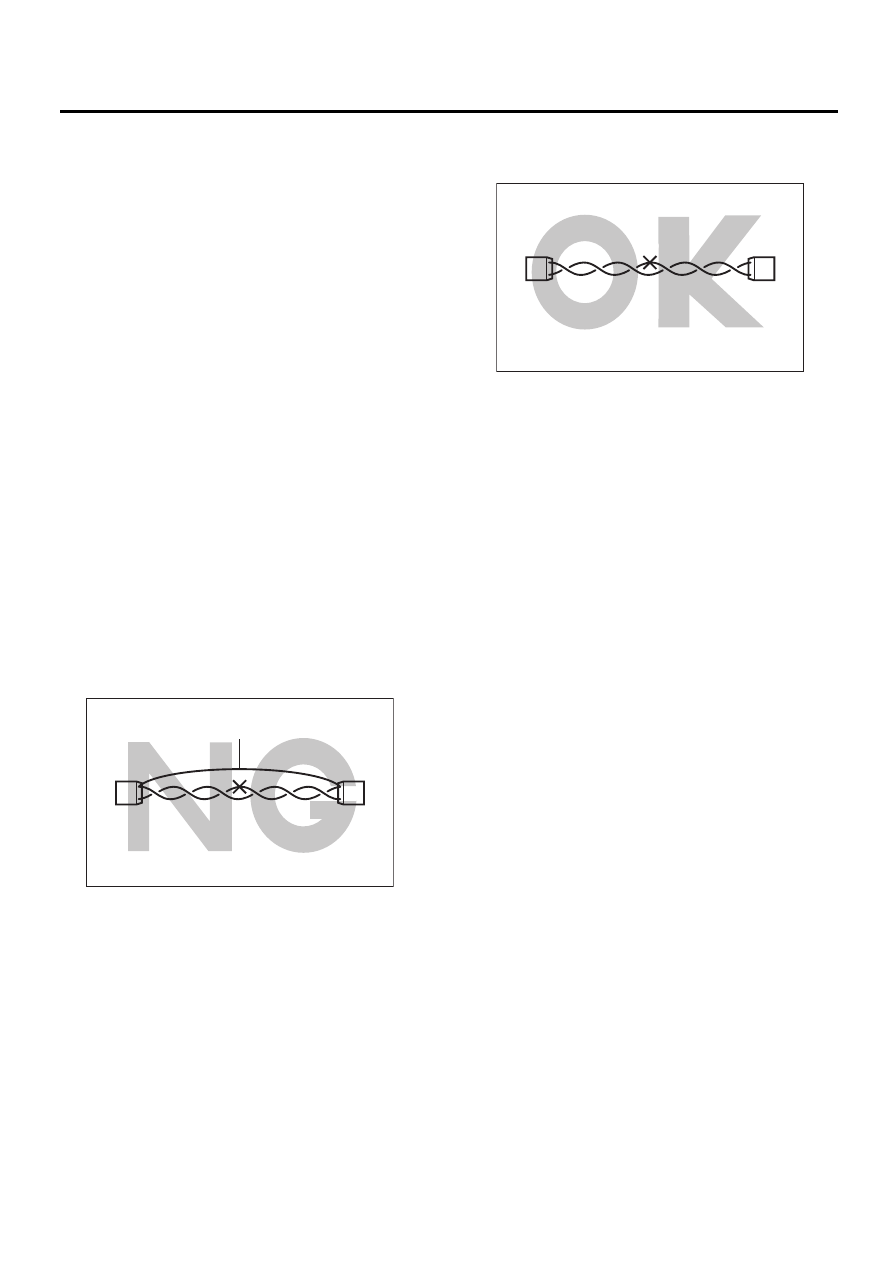

(A) Шунтирование соединения проводов

LAN00225

(A)

(A) Пайка и защита изоляционной лентой

LAN00224

(A)

LAN(diag)-6

Общие сведения

СИСТЕМА LAN (ДИАГНОСТИКА)

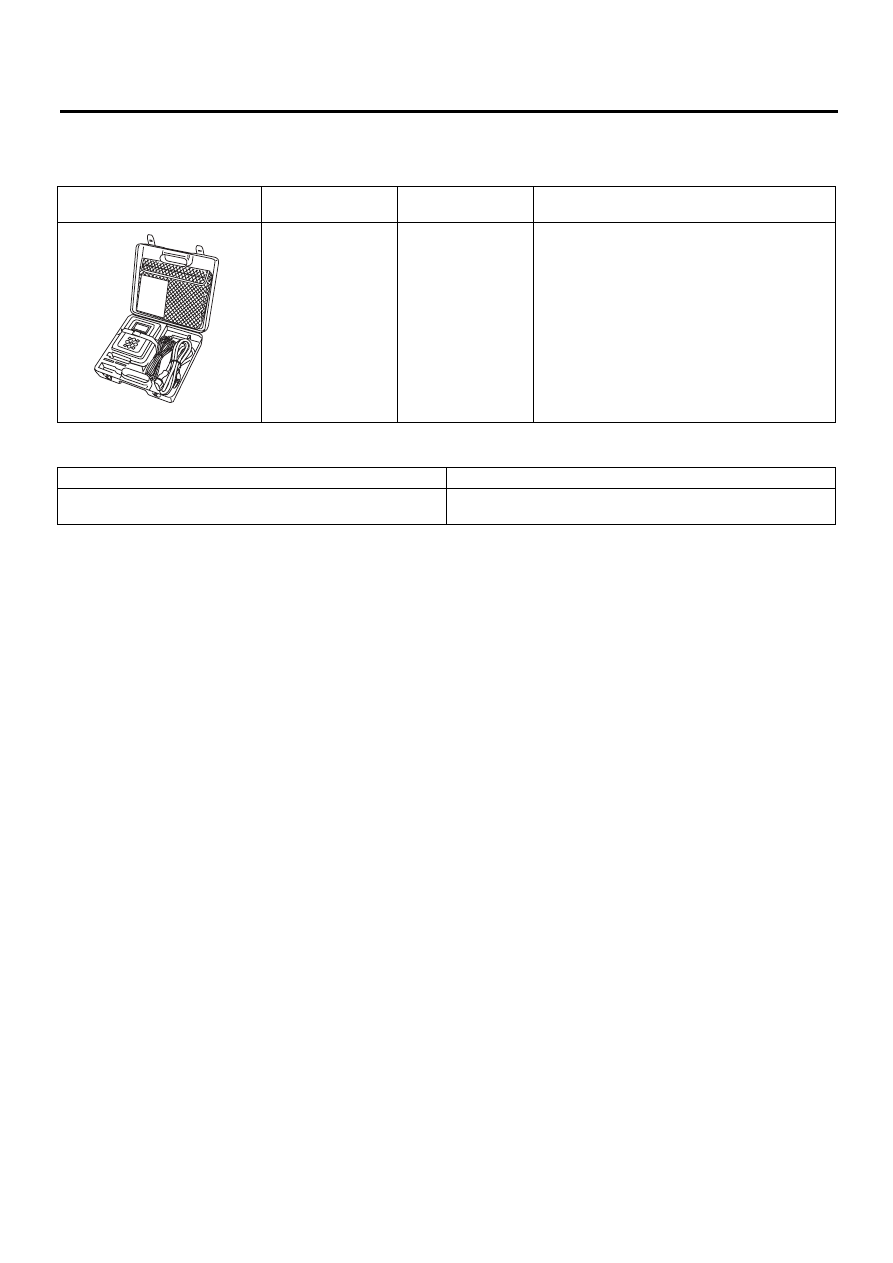

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Предназначен для поиска и устранения неис-
правностей в электрооборудовании.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения сопротивления, напряжения
и силы тока.

ST1B022XG0

LAN(diag)-7

Расположение электрических компонентов

СИСТЕМА LAN (ДИАГНОСТИКА)

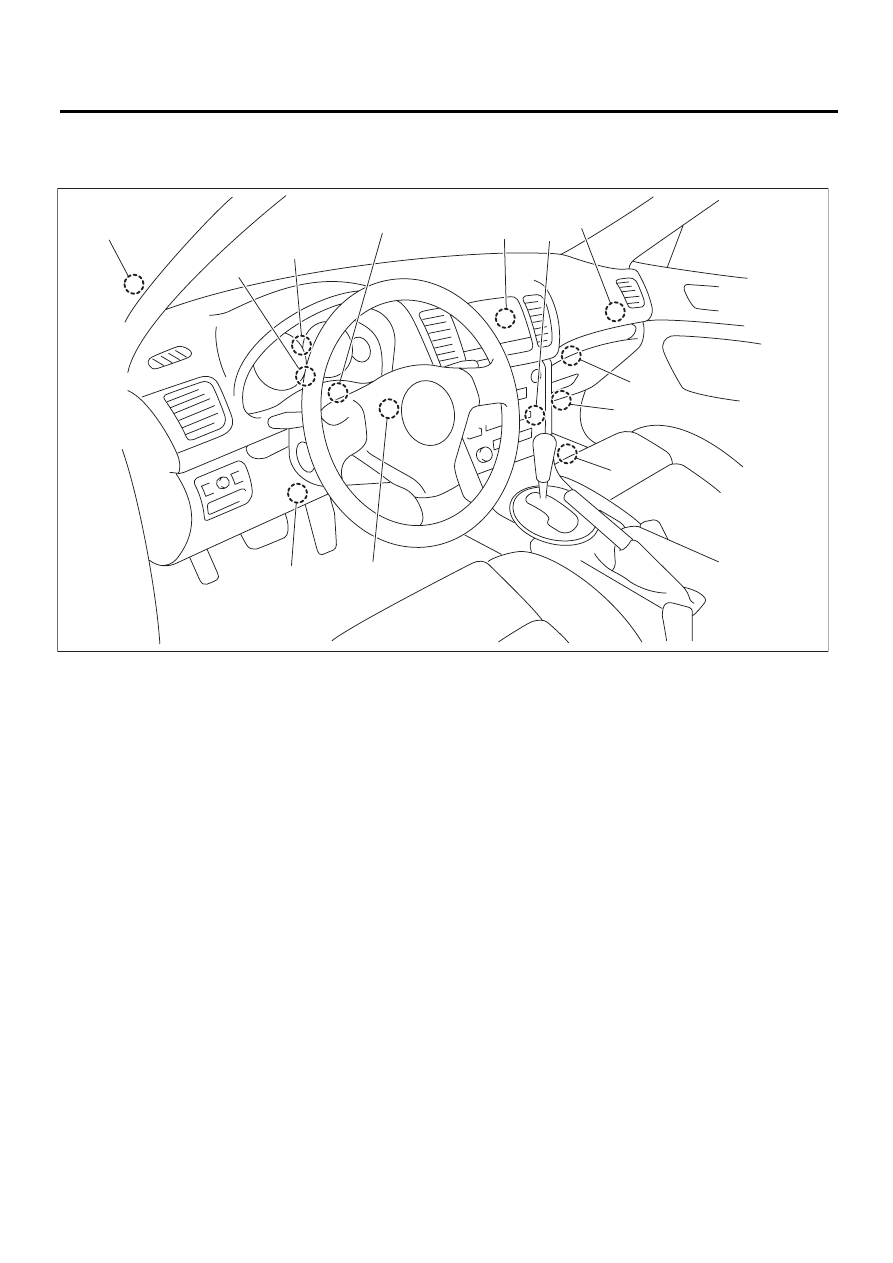

4. Расположение электрических компонентов

A: РАСПОЛОЖЕНИЕ

(1)

Центральный блок управления

(6)

Панель управления конди-
ционером

(11) ABSCM&H/U или VDCCM&H/U (Внут-

ри моторного отсека)

(2)

Блок управления двигателем (ECM)

(7)

Центральный дисплей

(3)

Блок управления автоматическим
кондиционером

(8)

Блок управления трансмис-
сией (TCM)

(12) Главный переключатель элект-

ростеклоподъемников

(4)

Блок системы навигации

(13) Одометр/счетчик пройденного пути

(5)

Блок управления системы дистан-
ционного управления замками авто-
мобиля (антенна)

(9)

Комбинация приборов

(10) Датчик угла поворота руле-

вого колеса





(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

(12)

LAN00239
