EI-28

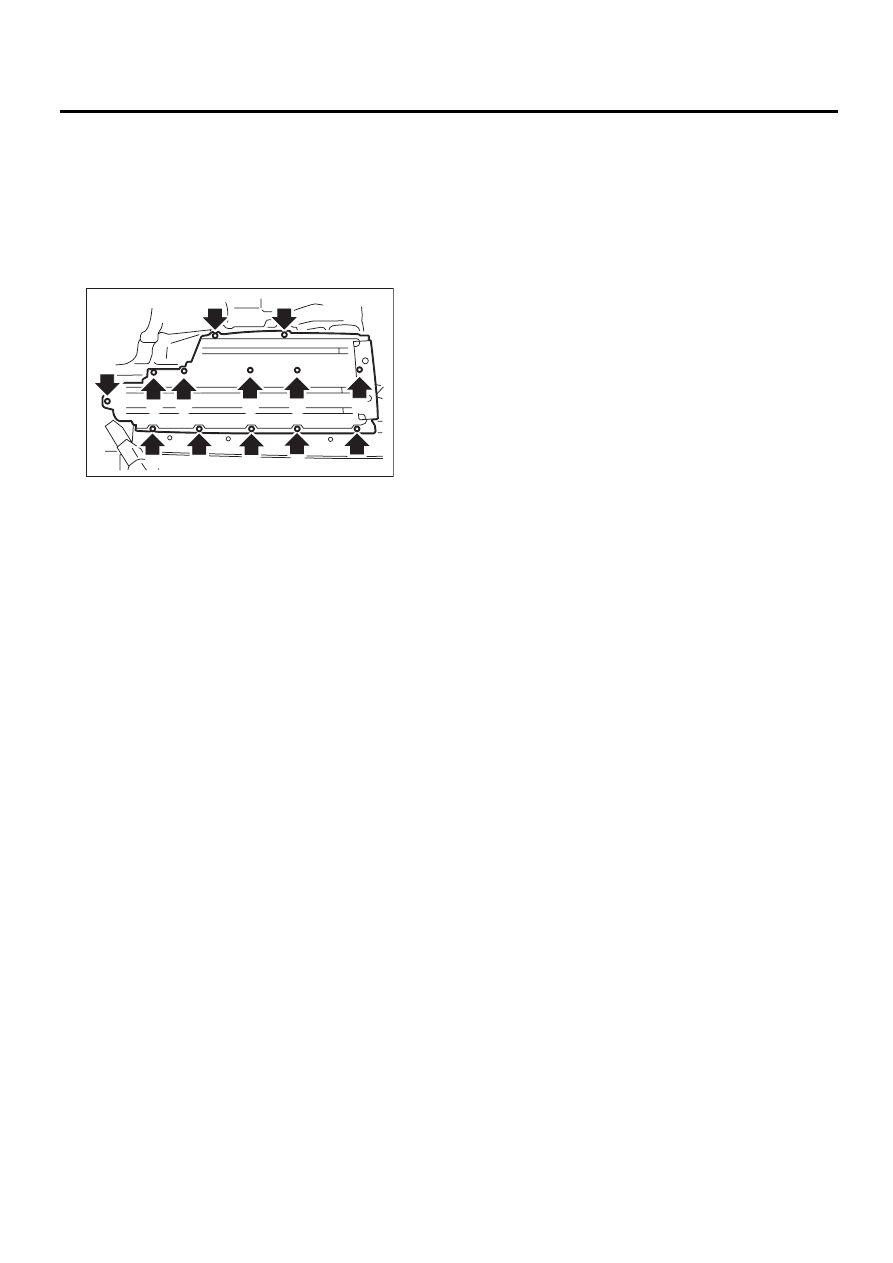

Щиток днища

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

5. Щиток днища

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике.

ПРИМЕЧАНИЕ:
Не используйте платформенный подъемник.
2) Снимите нажимные поворотные фиксаторы
(A) и болты (B), затем снимите щиток днища.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. EI-3, НИЖНИЙ КО-
ЖУХ, УЗЕЛ, Общие сведения.>

EI-00637

(A)

(A)

(B)

(A)

(B)

(A)

(A)

(B)

(A)

(A)

(A)

(A)

(A)

EI-29

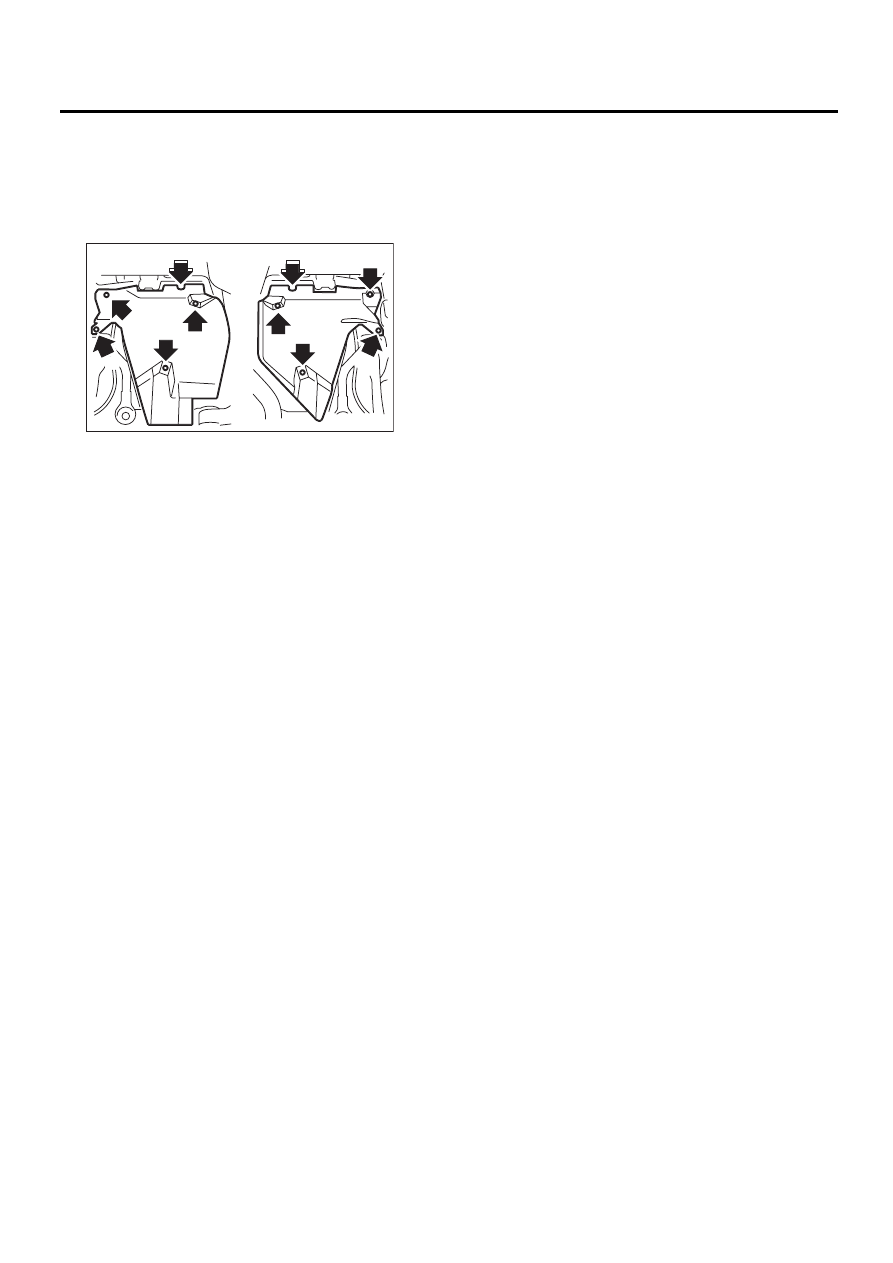

Щиток топливного бака

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

6. Щиток топливного бака

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике.
2) Отверните болты (A) и гайки (B), а затем сни-
мите щиток топливного бака.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. EI-3, НИЖНИЙ КО-
ЖУХ, УЗЕЛ, Общие сведения.>

EI-00638

(B)

(B)

(A)

(A)

(B)

(B)

(A)

(A)

(A)

(A)

EI-30

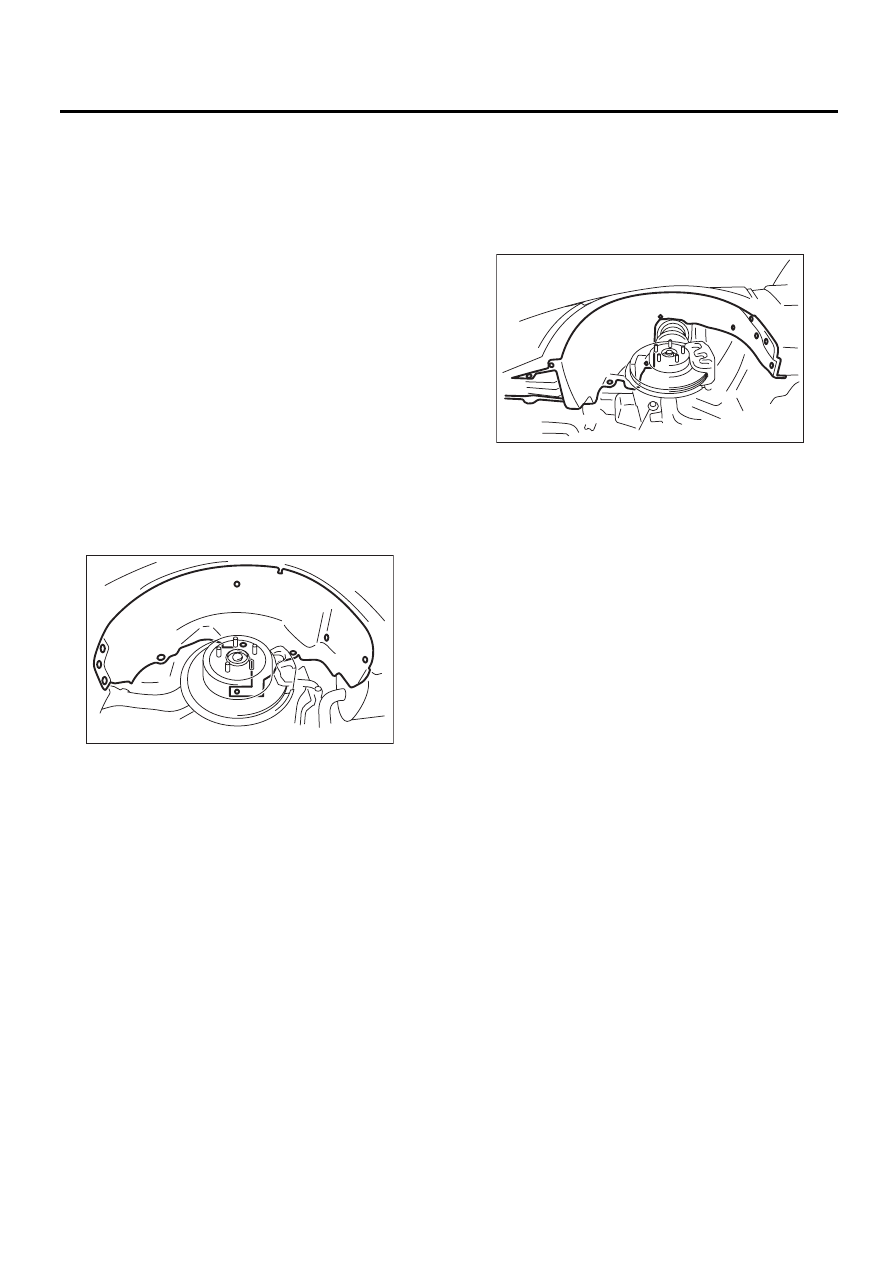

Брызговик

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

7. Брызговик

A: СНЯТИЕ

1. ПЕРЕДНИЙ БРЫЗГОВИК

1) Поднимите автомобиль на домкрате.
2) Снимите передние колеса.

3) Ослабьте винты и фиксаторы и снимите
брызговик.

2. ЗАДНИЙ БРЫЗГОВИК

1) Поднимите автомобиль на домкрате.
2) Снимите задние колеса.
3) Ослабьте винты и фиксаторы и снимите
брызговик.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-00639

EI-00640

EI-31

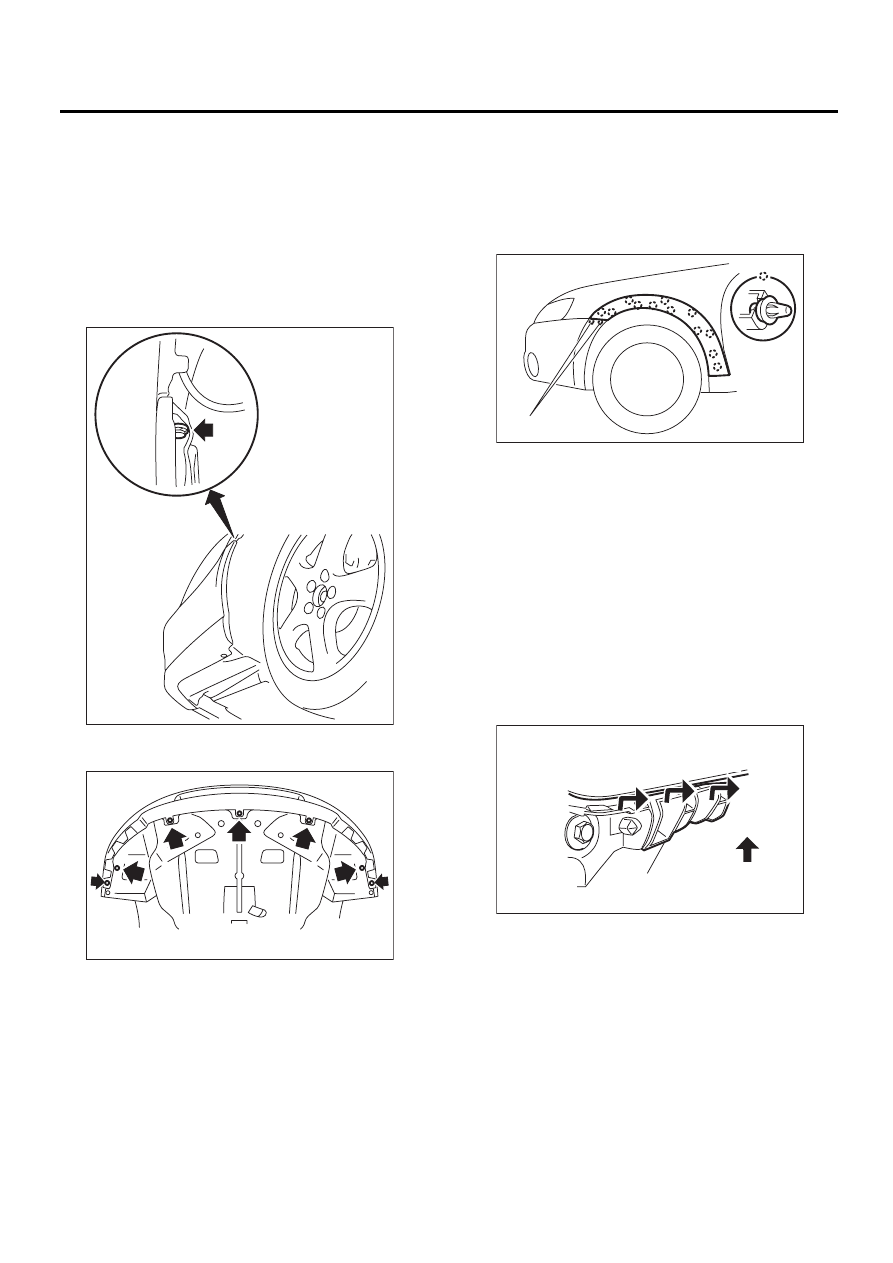

Передний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

8. Передний бампер

A: СНЯТИЕ

1. ОБЛИЦОВКА ПЕРЕДНЕГО БАМПЕРА

1) Отсоедините провод массы от аккумулято-
ра.
2) Снимите переднюю решетку. <См. EI-25,
СНЯТИЕ, Решетка радиатора.>
3) Отверните передний брызговик и снимите
фиксаторы, соединяющие крыло и бампер.

4) Снимите фиксаторы с нижней части бампе-
ра.

5) Отсоедините разъем противотуманного фо-
наря. (Модель с противотуманным фонарем)

6) В модели OUTBACK снимите боковую деко-
ративную накладку переднего крыла

ПРИМЕЧАНИЕ:
Необходимо снять зажим (А) боковой декора-
тивной накладки с облицовки бампера.
7) Снимите фланцевые детали облицовки бам-
пера с направляющего кронштейна (А).

ОСТОРОЖНО:
Не прикладывайте чрезмерного усилия. Это
может повредить фланцевые детали обли-
цовки бампера.

ПРИМЕЧАНИЕ:
Снятие фланцевых деталей со стороны крыла
легче производить в последовательности с (1)
по (5), потянув облицовку бампера в направле-
нии, указанном стрелкой (В) (вверх).

8) Снимите бампер с кузова автомобиля.
9) Снимите противотуманный фонарь с обли-
цовки бампера. <См. LI-27, СНЯТИЕ, Узел пе-
редней противотуманной фары.>

EI-00572

EI-01679

EI-01726

(A)

EI-01723

(1)

(2)

(3)

(B)

(A)
