SR-6

Система управления люком

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

2. ОПЕРАЦИЯ ИНИЦИАЛИЗАЦИИ (МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ)

1) С усилием надавите на стеклянный люк в направлении открывания во время закрытия заднего
стеклянного люка и заставьте его изменить направление движения пять раз подряд.
Тем не менее, процедура инициализации отменяется в следующих случаях.
• После полного закрытия люка во время выполнения операции по автоматическому изменению
направления движения люка пять раз подряд.
• Если интервал между операциями автоматического изменения направления перемещения люка
хотя бы один раз составил 30 секунд или более.
2) Когда стеклянный люк переключается в режим толчкового перемещения

*

, полностью закройте

люк при помощи переключателя.
3) Операция инициализации завершена.
* Режим толчкового перемещения: Режим, при котором стеклянный люк работает только в момент
нажатия переключателя даже в режиме удерживания переключателя в нажатом положении.

SR-7

Стеклянный люк

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

3. Стеклянный люк

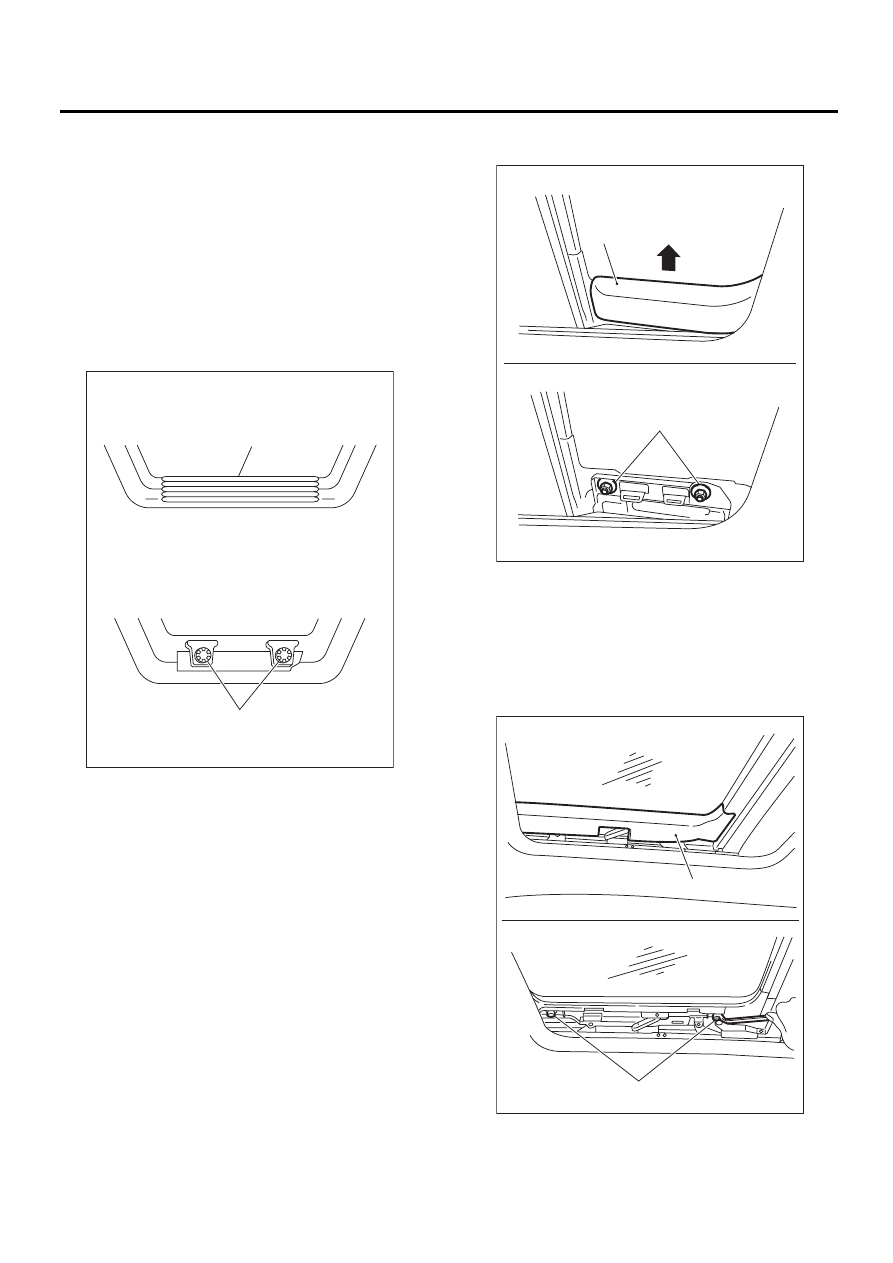

A: СНЯТИЕ

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

1) Полностью закройте стеклянный люк, после
чего откройте солнцезащитную шторку.
2) Снимите накладку (A), после чего отверните
болты TORX

®

 (B).

ОСТОРОЖНО:
На болты TORX

®

 нанесен клей для резьбо-

вых соединений, поэтому после снятия бол-
тов их нужно заменять новыми.

3) Осторожно снимите стеклянный люк.

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ
(ПЕРЕДНИЙ ЛЮК)

1) Откройте солнцезащитную шторку.

2) Потяните накладку (А) в направлении стрел-
ки и отверните гайки (В).

3) Осторожно снимите передний стеклянный
люк.

3. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ
(ЗАДНИЙ ЛЮК)

1) Наклоните передний стеклянный люк вверх
и откройте солнцезащитную шторку.
2) Снимите накладку (А) и отверните гайки (В).

3) Осторожно снимите стеклянный люк.

(A)

(B)

SR-00091

SR-00104

(B)

(A)

SR-00103

(A)

(B)

SR-8

Стеклянный люк

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: РЕГУЛИРОВКА

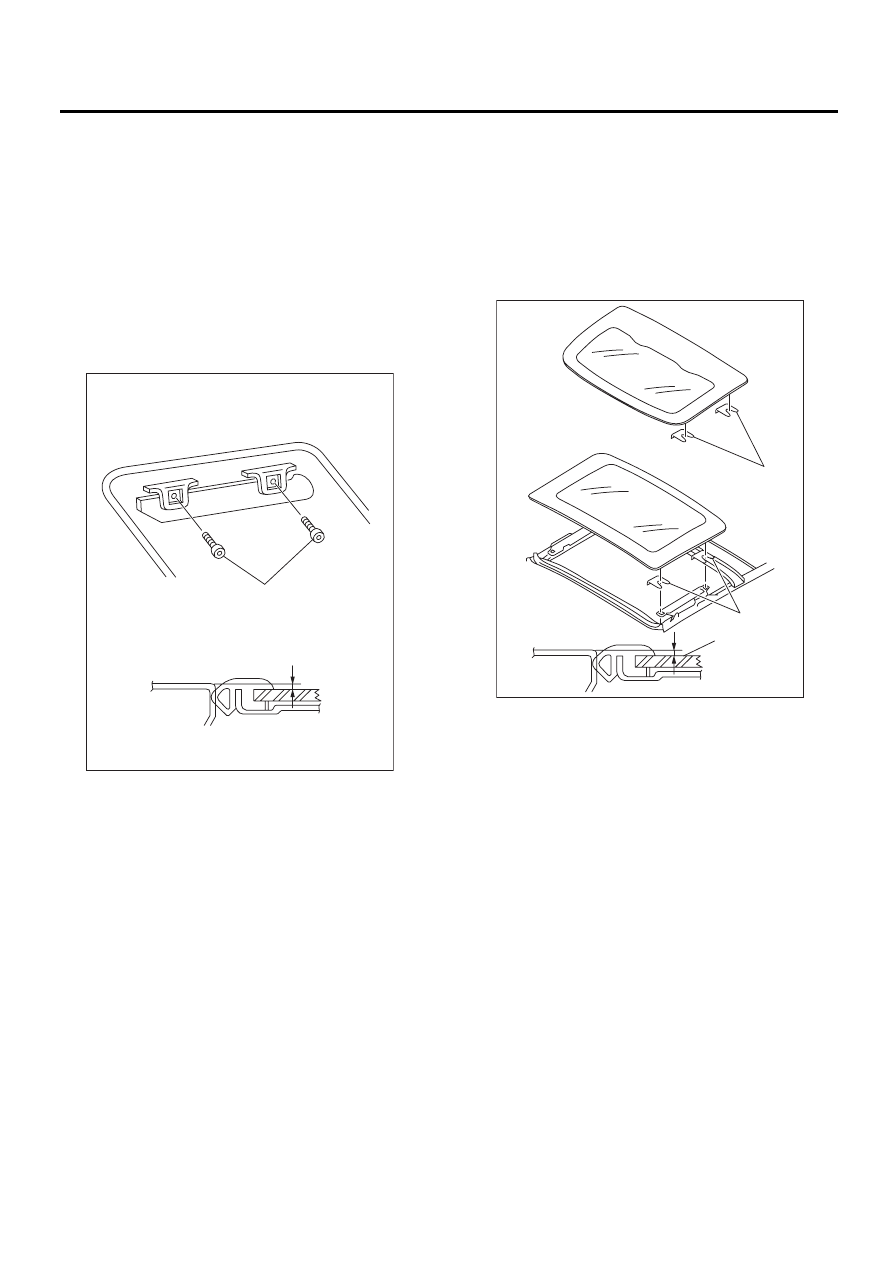

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

Ослабьте болты TORX

®

 (A) крепления стек-

лянного люка, после чего отрегулируйте высо-
ту, перемещая край люка.

Разница по высоте между стеклянным лю-
ком и панелью крыши L:

2,0

±

1,0 мм (0,079

±

0,039 дюйма)

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

Ослабьте гайки крепления стеклянного люка,
затем отрегулируйте высоту, добавляя (макси-
мум четыре) или убирая (минимум ни одной)
прокладки (В) (обычно две), которые вставля-
ются между стеклянным люком (А) и кузовом.
Разница по высоте между стеклянным лю-
ком и панелью крыши L:

2,0

±

1,0 мм (0,079

±

0,039 дюйма)

(A)

SR-00124

L

SR-00077

L

(A)

(B)

(B)

SR-9

Стеклянный люк

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

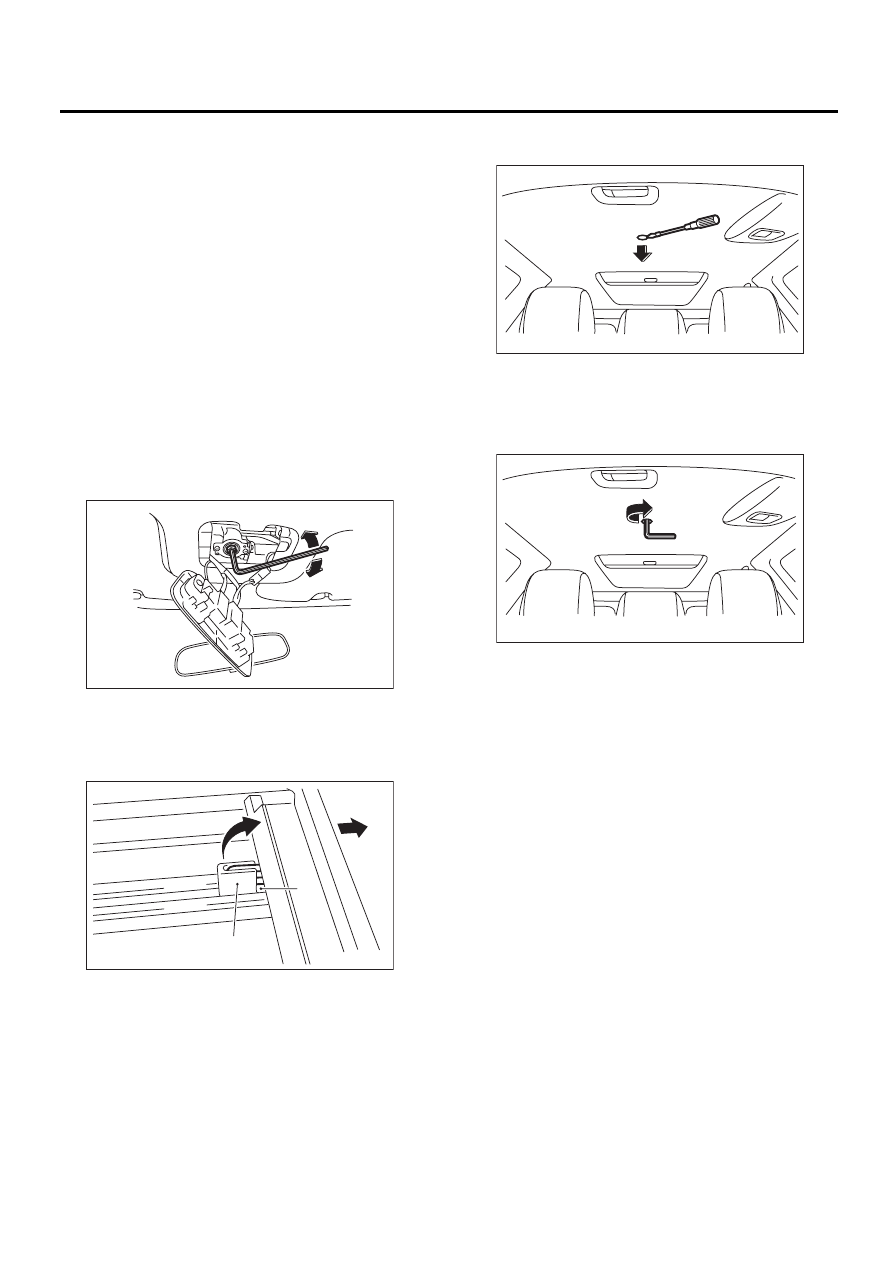

D: ПРИНУДИТЕЛЬНЫЙ ПРИВОД

Если стеклянный люк не работает или на его
электродвигатель не подается напряжение,
приведите его в движение с помощью торцово-
го гаечного ключа.
Модель с кузовом Седан: ширина болта 4 мм
(0,16 дюйма)
Модель с кузовом Универсал: ширина болта 5
мм (0,20 дюйма)

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

1) Снимите фонарь точечной подсветки. <См.
LI-42, СНЯТИЕ, Фонарь точечной подсветки.>
2) Плотно вставьте торцовый гаечный ключ,
пока он не коснется торца вала электродвига-
теля.
3) Поверните торцовый гаечный ключ и приве-
дите в движение стеклянный люк.
• Поворот вправо вызовет открытие люка.
• Поворот влево вызовет закрытие люка.

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Отведите ползун (А) в направлении задней
части автомобиля (С), затем снимите солнце-
защитную шторку с ползуна, подняв шток (В).

ОСТОРОЖНО:
Перемещая стеклянный люк с помощью
торцового гаечного ключа, будьте осторож-
ны, чтобы не повредить наконечником што-
ка соседние детали.
2) Отведите солнцезащитную шторку вперед.

3) Снимите заглушку с задней части внутрен-
ней отделки крыши.

4) Плотно вставьте торцовый гаечный ключ,
пока он не коснется торца вала электродвига-
теля.
5) Поверните торцовый гаечный ключ вправо и
закройте стеклянный люк (передний и задний).

ОСТОРОЖНО:
После принудительного перемещения люка
обязательно выполните операцию инициа-
лизации. <См. SR-5, ПРОВЕРКА, Система уп-
равления люком.>

SR-00099

SR-00118

(A)

(B)

(C)

SR-00100

SR-00101
