Механизмы дистанционного открывания

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

18.Механизмы дистанционного открывания

A: СНЯТИЕ

1. МЕХАНИЗМ ДИТАНЦИОННОГО
ОТКРЫВАНИЯ КАПОТА

1) Снимите трос с замка капота.
2) Отверните болт и снимите рычаг механизма
открывания капота.

2. МЕХАНИЗМ ОТКРЫВАНИЯ КРЫШКИ
БАГАЖНИКА

1) Снимите заднее сиденье. <См. SE-16, СНЯ-
ТИЕ, Заднее сиденье.>
2) Снимите нижнюю внутреннюю отделку
средней стойки, отделку порога, нижнюю внут-
реннюю отделку задней стойки и напольный
коврик со стороны водителя. Снимите хомут,
удерживающий трос.
3) Отверните болт, затем снимите рукоятку ме-
ханизма открывания.

4) Снимите трос с рукоятки механизма откры-
вания.
5) Снимите узел замка крышки багажника с
крышки багажника.

6) Снимите трос с узла замка крышки багажни-
ка.

3. МЕХАНИЗМ ДИСТАНЦИОННОГО
ОТКРЫВАНИЯ ЛЮЧКА ТОПЛИВНОГО
БАКА

1) Снимите заднее сиденье. <См. SE-16, СНЯ-
ТИЕ, Заднее сиденье.>
2) Снимите нижнюю внутреннюю отделку
средней стойки, отделку порога, нижнюю внут-
реннюю отделку задней стойки и напольный
коврик со стороны водителя. Снимите хомут,
удерживающий трос.
3) Отверните болт, затем снимите рукоятку ме-
ханизма открывания.

4) Снимите трос с рукоятки механизма откры-
вания.
5) Снимите внутреннюю отделку правой за-
дней четверти. <См. EI-66, СНЯТИЕ, Внутрен-
няя отделка задней четверти.>

(1) Накладка

(2) Узел рукоятки механизма открывания

(3) Трос

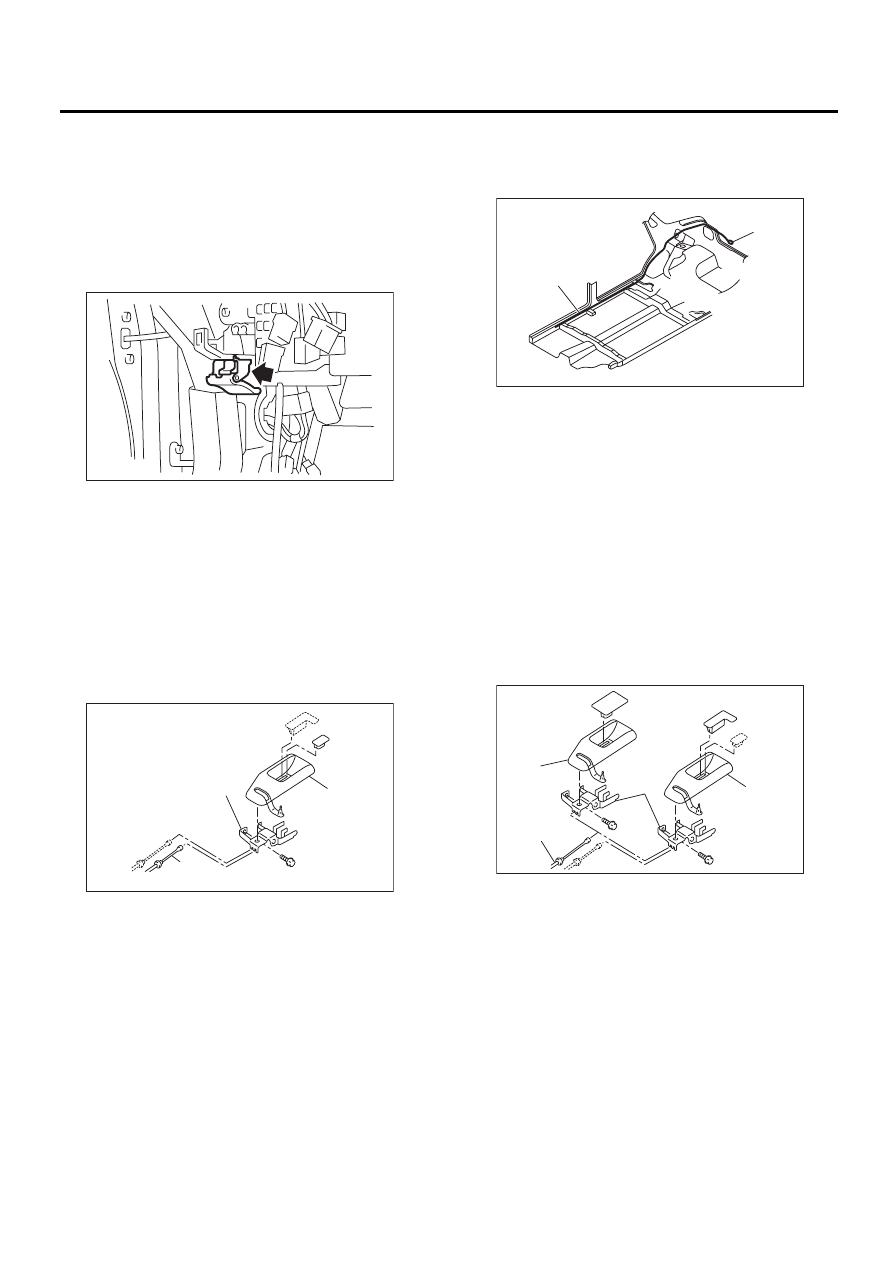

SL-00291

SL-00302

(2)

(1)

(3)

(1) Узел замка крышки багажника

(2) Трос

(A) Модель с кузовом Седан

(B) Модель с кузовом Универсал

(1) Накладка

(2) Узел рукоятки механизма открывания

(3) Трос

SL-00248

(1)

(2)

SL-00312

(2)

(1)

(1)

(A)

(3)

(B)

SL-67

Механизмы дистанционного открывания

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

6) Поверните замок лючка топливного бака
внутри задней боковой панели кузова на 90° и
снимите его. (Поворот либо вправо, либо влево)

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Убедитесь в том, что капот, крышка багажника
и лючок топливного бака открываются и за-
крываются плавно.

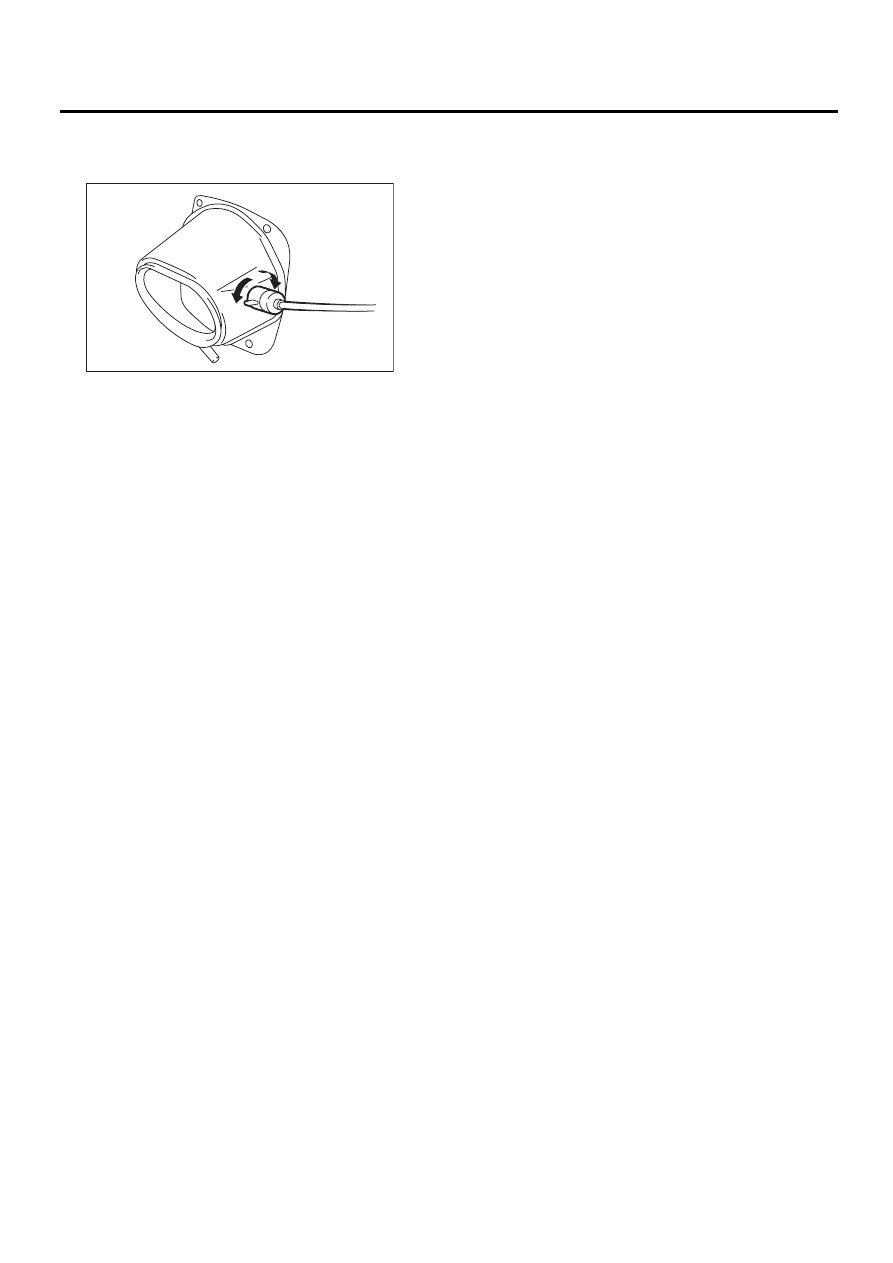

SL-00265

SL-68

Выключатель зажигания

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

19.Выключатель зажигания

A: ЗАМЕНА

1) Отсоедините провод массы от аккумулятора.
2) Снимите рулевую колонку. <См. PS-22, СНЯ-
ТИЕ, Рулевая колонка с изменяемым углом на-
клона.>
3) Зафиксируйте рулевую колонку в тисках.
Снимите болт с помощью дрели.

4) Снимите выключатель зажигания.
5) Установив новые болты, полностью затяни-
те их.

B: ПРОВЕРКА

1) Снимите нижнюю крышку панели приборов.
2) Снимите нижний кожух рулевой колонки.
3) Ослабьте хомут крепления жгута проводов,
после чего отсоедините разъем выключателя
зажигания от жгута проводов кузова.
4) Поверните выключатель зажигания в каж-
дое из своих положений и проверьте проводи-
мость между клеммами разъема выключателя
зажигания.

При выявлении неисправности, замените вы-
ключатель зажигания.

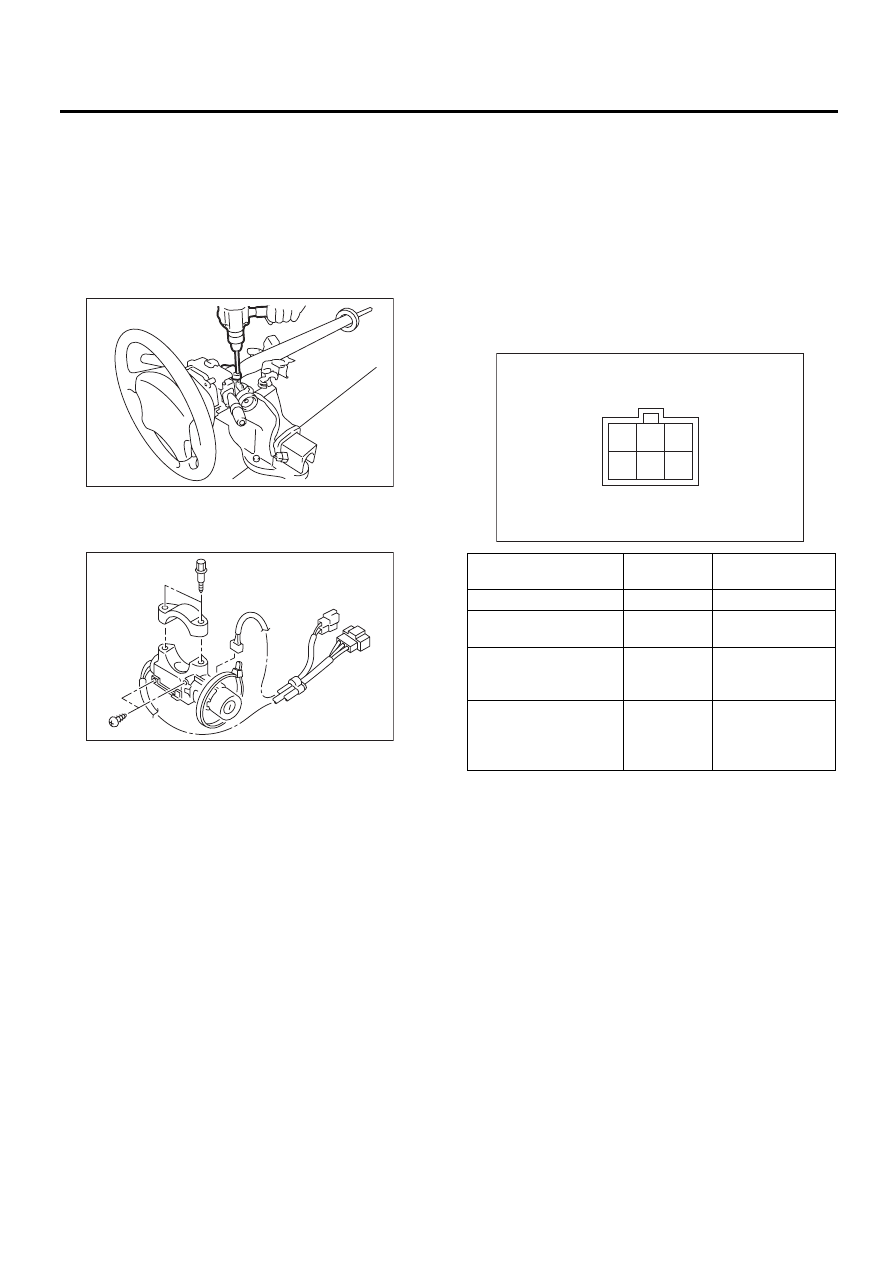

SL-00024

SL-00025

Положение датчика

Номер

клеммы

Нормативное

значение

LOCK

 —

 —

Положение ACC вы-

ключателя зажигания

№ 3 и № 5

Менее 1 Ом

ON (ВКЛ)

№ 3 и № 1

№ 3 и № 4:

№ 3 и № 5

Менее 1 Ом

ST

№ 3 и № 1
№ 3 и № 2

№ 3 и № 4:

№ 3 и № 5

Менее 1 Ом

1

3

4

5

6

2

SL-00266

SL-69

Цилиндры замков

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

20.Цилиндры замков

A: ЗАМЕНА

1. МОДЕЛЬ БЕЗ ДВОЙНОГО ЗАМКА

1) Поднимите стекло передней двери до упора
вверх.
2) Снимите внутреннюю отделку двери. <См.
EI-51, СНЯТИЕ, Внутренняя отделка двери.>
3) Снимите уплотнительное покрытие.
4) Снимите зажим тяги и болт, затем замените
цилиндр замка (1).

2. МОДЕЛЬ С ДВОЙНЫМ ЗАМКОМ

1) Поднимите стекло передней двери до упора
вверх.
2) Снимите внутреннюю отделку двери. <См.
EI-51, СНЯТИЕ, Внутренняя отделка двери.>
3) Снимите уплотнительное покрытие.
4) Отверните болт (2) и снимите накладку ци-
линдра замка B (1).
5) Снимите зажим тяги и болт (3), затем заме-
ните цилиндр замка.

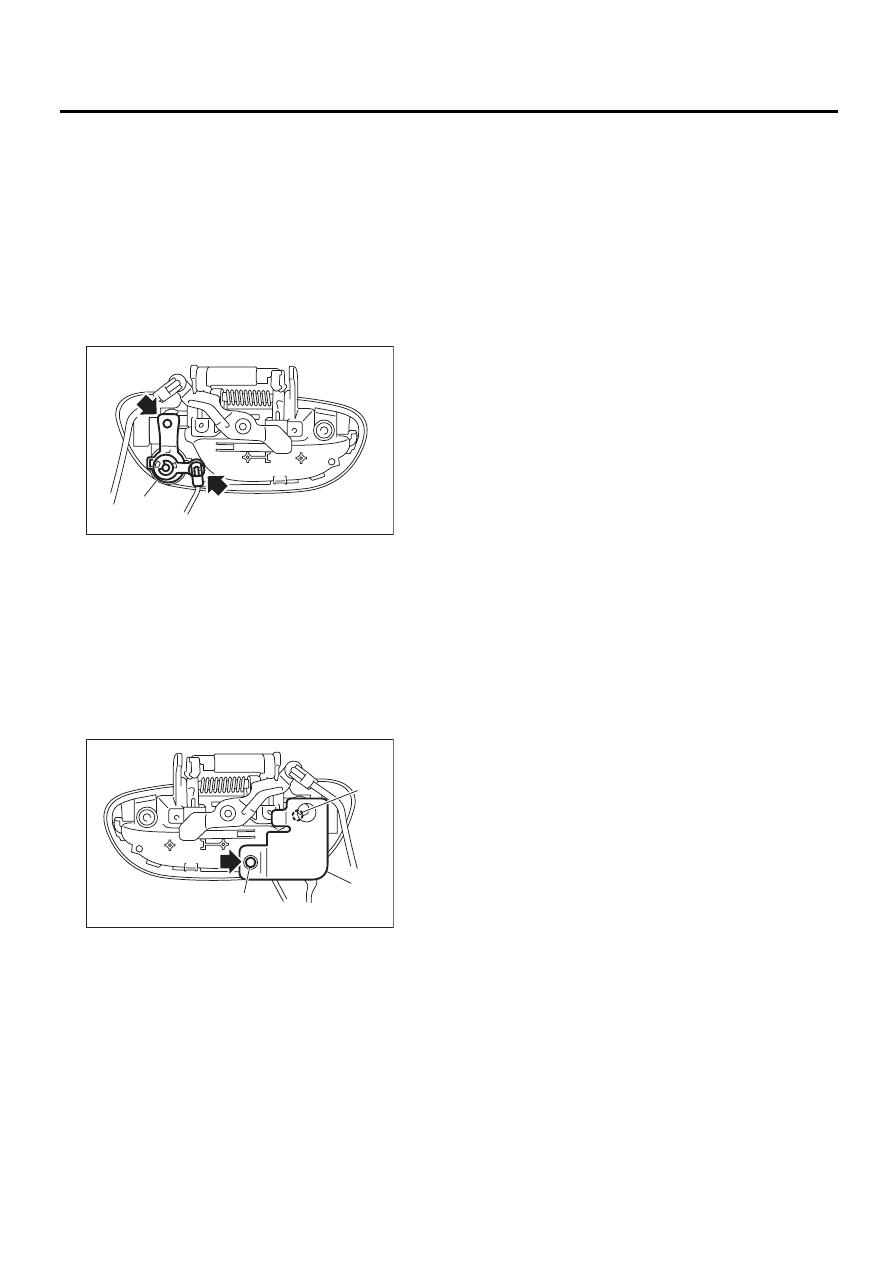

SL-00292
