SL-38

Система дистанционного доступа

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

1. Форма сигнала 1

ПРИМЕЧАНИЕ:
*1: Перед проведением проверки снимите батарею ключа дистанционного доступа.
2. Форма сигнала 2

ПРИМЕЧАНИЕ:
*1: Перед проведением проверки снимите батарею ключа дистанционного доступа.
Перед проведением проверки следующих пунктов, подключите разъем блока управления.

SL-00582

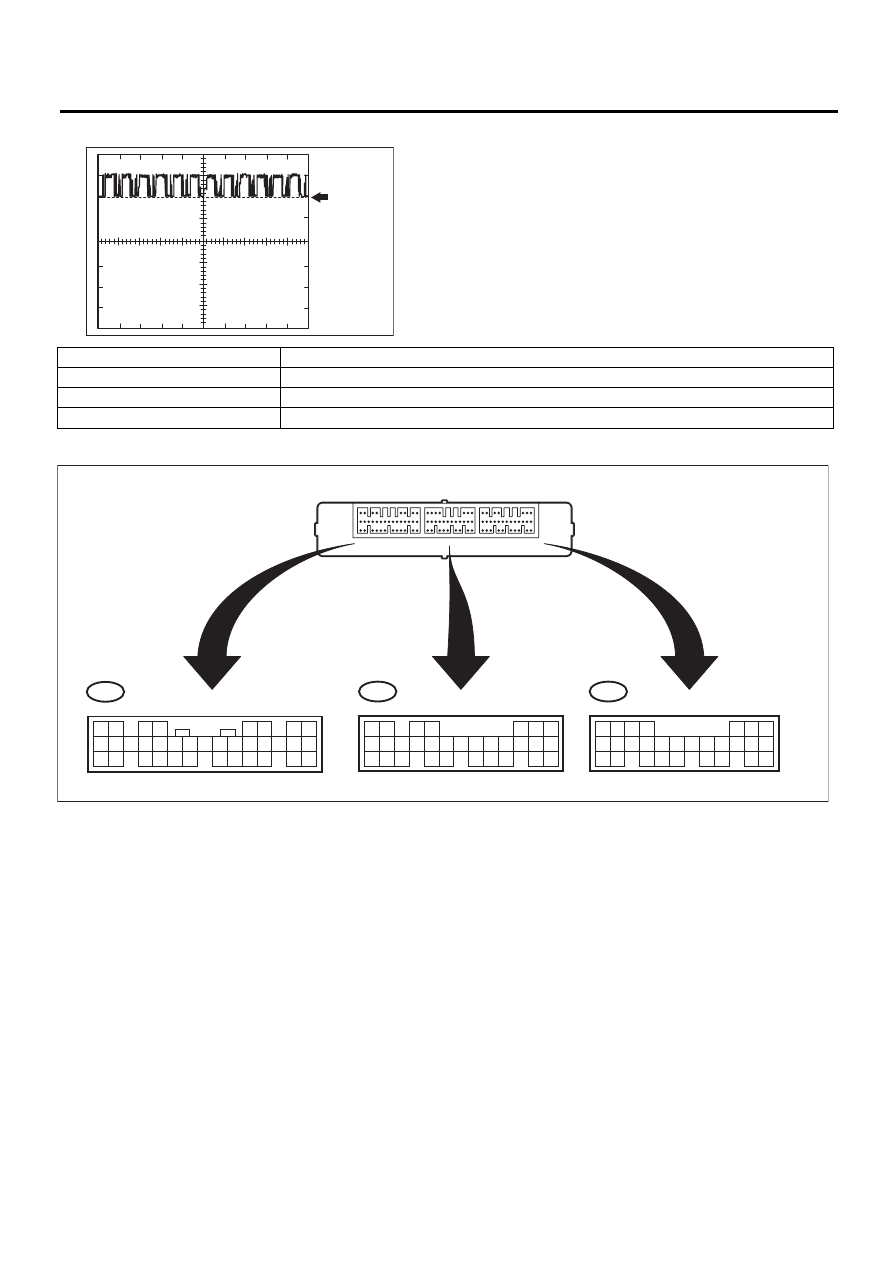

Уровень
массы

Пункт

Содержание

Измеряемая клемма

8 (TXCT)

←→40 (AGND)

Настройка оборудо-
вания

2 В/деление, 20 мс/деление

Условия измерения

Когда ключ дистанционного доступа находится рядом с выключателем зажигания системы запус-

ка/остановки двигателя при помощи кнопки, нажмите на кнопку запуска/остановки двигателя *1

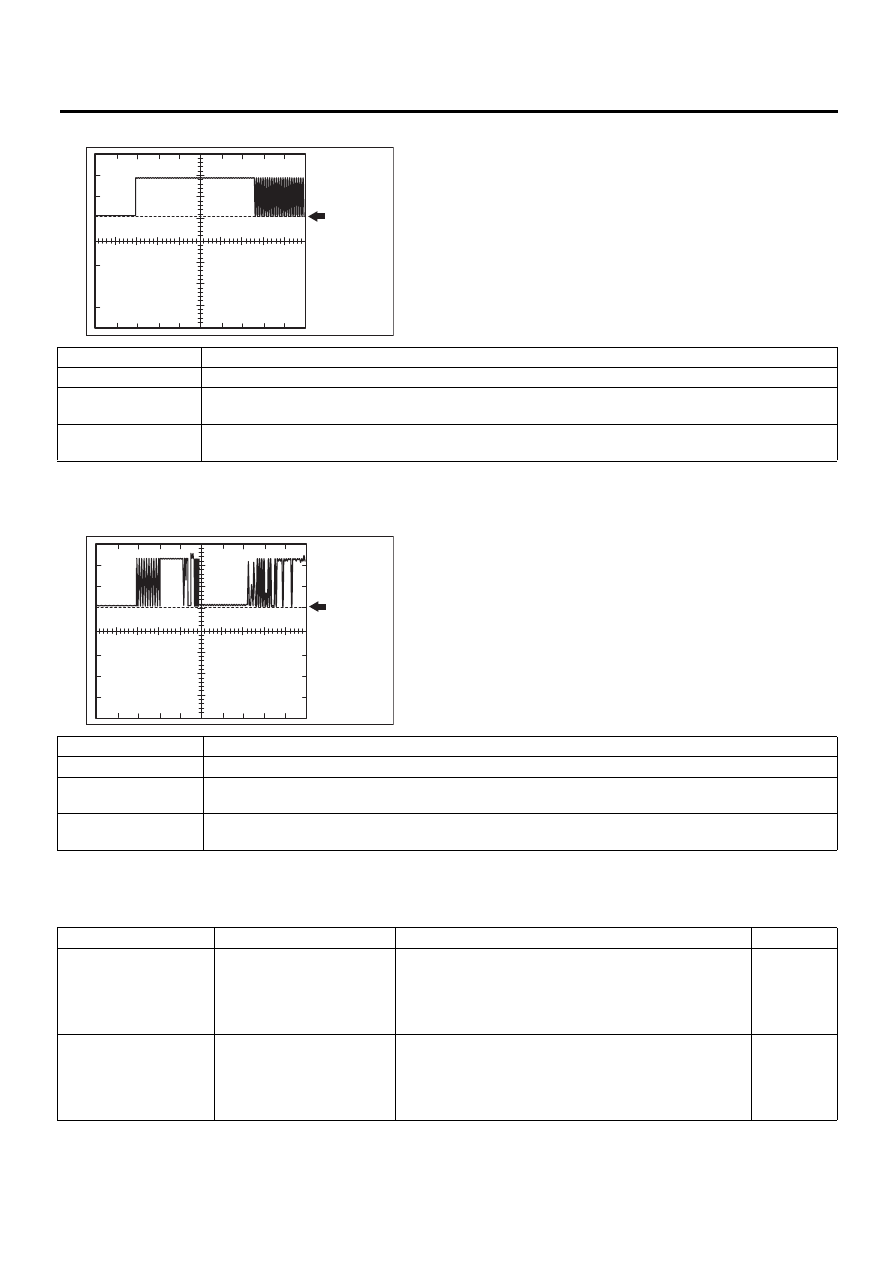

SL-00583

Уровень
массы

Пункт

Содержание

Измеряемая клемма

9 (CODE)

←→ 40 (AGND)

Настройка оборудо-
вания

2 В/деление, 20 мс/деление

Условия измерения

Когда ключ дистанционного доступа находится рядом с выключателем зажигания системы запус-
ка/остановки двигателя при помощи кнопки, нажмите на кнопку запуска/остановки двигателя *1

Номер клеммы

Нормативное значение

Условия измерения

Пункт

5 (SEL1)

←→ 17 (GND)

(МАССА)

Приблизительно 12 В

→

Приблизительно 1 В

Находясь вне автомобиля, заприте все двери с помо-
щью системы дистанционного доступа, переместите
ключ дистанционного доступа от двери водителя на 5
м или более

→ переместите ключ ближе к наружной

ручке двери водителя

Напряже-

ние

6 (SEL2)

←→ 17 (GND)

(МАССА)

Приблизительно 12 В

→

Приблизительно 1 В

заприте все двери с помощью системы дистанционно-
го доступа, переместите ключ дистанционного досту-
па от двери переднего пассажира на 5 м или более

→

переместите ключ ближе к наружной ручке двери пе-
реднего пассажира

Напряже-

ние

SL-39

Система дистанционного доступа

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

2. БЛОК ИДЕНТИФИКАТОРА КОДА

ПРИМЕЧАНИЕ:
Перед проведением проверки следующих пунктов, отсоедините разъем блока управления.

ПРИМЕЧАНИЕ:
Перед проведением проверки следующих пунктов, подключите разъем блока управления.

1. Форма сигнала 1

Номер клеммы

Нормативное значение

Условия измерения

Пункт

1 (+B)

←→ 8 (GND) (МАССА)

10 -14 В

Постоянно

Напряжение

5 (EFII)

←→ 8 (GND) (МАССА)

0 В

→ 10 - 14 В

Цепь зажигания выключена (OFF)

Напряжение

6 (EFIO)

←→ 8 (GND) (МАССА)

0 В

→ 10 - 14 В

Цепь зажигания выключена (OFF)

Напряжение

8 (GND) (МАССА)

←→ Масса кузова

Проводимость есть

Постоянно

Проводимость

Номер клеммы

Нормативное значение

Условия измерения

Пункт

5 (EFII)

←→ 8 (GND) (МАССА)

Проводимость отсутствует

Постоянно

Напряжение

5 (EFII)

←→ 8 (GND) (МАССА)

Форма сигнала 1

Цепь зажигания включена (ON)

Проводимость

6 (EFIO)

←→ 8 (GND) (МАССА)

Проводимость отсутствует

Цепь зажигания выключена (OFF)

Напряжение

6 (EFIO)

←→ 8 (GND) (МАССА)

Форма сигнала 2

Цепь зажигания включена (ON)

Проводимость

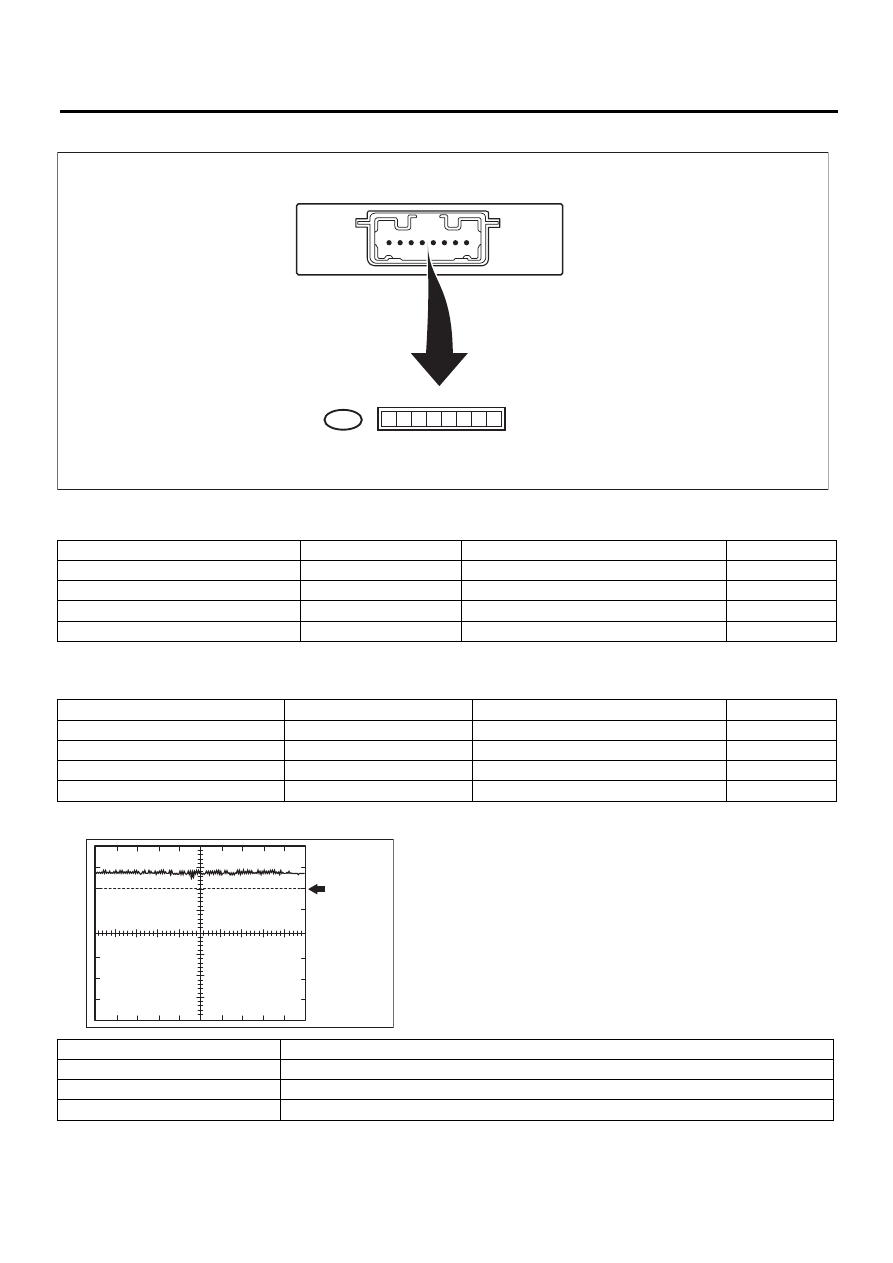

7 6 5 4 3 2 1

8

B422

SL-00586

SL-00584

Уровень
массы

Пункт

Содержание

Измеряемая клемма

5 (EFII)

←→ 8 (GND) (МАССА)

Настройка оборудования

10 В/деление, 100 мс/деление

Условия измерения

Цепь зажигания включена (ON)

SL-40

Система дистанционного доступа

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

2. Форма сигнала 2

3. ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ

ПРИМЕЧАНИЕ:
Перед проведением проверки подключите разъем блока управления. <См. LAN(diag)-9, ЭЛЕКТРИ-
ЧЕСКИЕ ХАРАКТЕРИСТИКИ, Входные/выходные сигналы блока управления.>

SL-00585

Уровень
массы

Пункт

Содержание

Измеряемая клемма

6 (EFIO)

←→ 8 (GND) (МАССА)

Настройка оборудования

10 В/деление, 100 мс/деление

Условия измерения

Цепь зажигания включена (ON)

7

19
28

6

18
27

5

17

4

16
26

15
25

14
24

13 12

23

11
22

3

10

2
9

21

1
8

20

B281

7

20
30

6

19
29

18
28

5

17

4

16
27

15
26

14 13

25

12
24

11
23

3

10

2
9

22

1
8

21

B280

8

23
35

7

22
34

21

6

20
33

5

19
32

18
31

17
30

16 15

29

14
28

4

13
27

3

12
26

11

2

10
25

1
9

24

i84

: A

: C

: B

SL-00777

SL-41

Система дистанционного доступа

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

4. БЛОК УПРАВЛЕНИЯ ЭЛЕКТРОПИТАНИЕМ

ПРИМЕЧАНИЕ:
Перед проведением проверки следующих пунктов, отсоедините разъем блока управления.

ПРИМЕЧАНИЕ:
Если значение проводимости не соответствует значению, указанному в технических характеристи-
ках, в жгуте проводов автомобиля, возможно, есть неисправность.

Номер клеммы

Нормативное значение

Условия измерения

Пункт

6 (GND2)

←→ Масса кузова

Проводимость есть

Постоянно

Проводимость

12 (AM2)

←→ 6 (GND2)

9,5 -16 В

Постоянно

Напряжение

33 (AM1)

←→ 6 (GND2)

9,5 -16 В

Постоянно

Напряжение

14 (SSW1)

←→ Масса кузова

Проводимость есть

→ Про-

водимость отсутствует

Кнопка запуска/остановки двигателя на-
жата

→ отпущена

Проводимость

37 (SSW2)

←→ Масса кузова

Проводимость есть

→ Про-

водимость отсутствует

Кнопка запуска/остановки двигателя на-
жата

→ отпущена

Проводимость

1 (STP)

←→ Масса кузова

{(AM1 или AM2) -2 В}

→  1 В

или менее

Педаль тормоза нажата

→ отпущена (мо-

дель AT)

Напряжение

18 (CLUT)

←→ Масса кузова

{(AM1 или AM2) -2 В}

→  1 В

или менее

Педаль сцепления нажата

→ отпущена

(модель MT)

Напряжение

30 (LIN1)

←→ Масса кузова

Проводимость отсутствует

Постоянно

Проводимость

B420

7

19

28

6

18

27

5

17

4

16

26

15

25

14

24

13 12

23

11

22

3

10

2

9

21

1

8

20

34 33 32 31 30 29

40 39 38 37 36 35

SL-00587
