SE-22

Система подогрева сиденья

СИДЕНЬЯ

4. Система подогрева сиденья

A: СНЯТИЕ

1. БЛОК ОБОГРЕВАТЕЛЯ СИДЕНЬЯ

1) Снимите передние сиденья. <См. SE-9, СНЯ-
ТИЕ, Переднее сиденье.>
2) Снимите чехол спинки переднего сиденья и
чехол подушки сиденья. <См. SE-9, РАЗБОР-
КА, Переднее сиденье.>

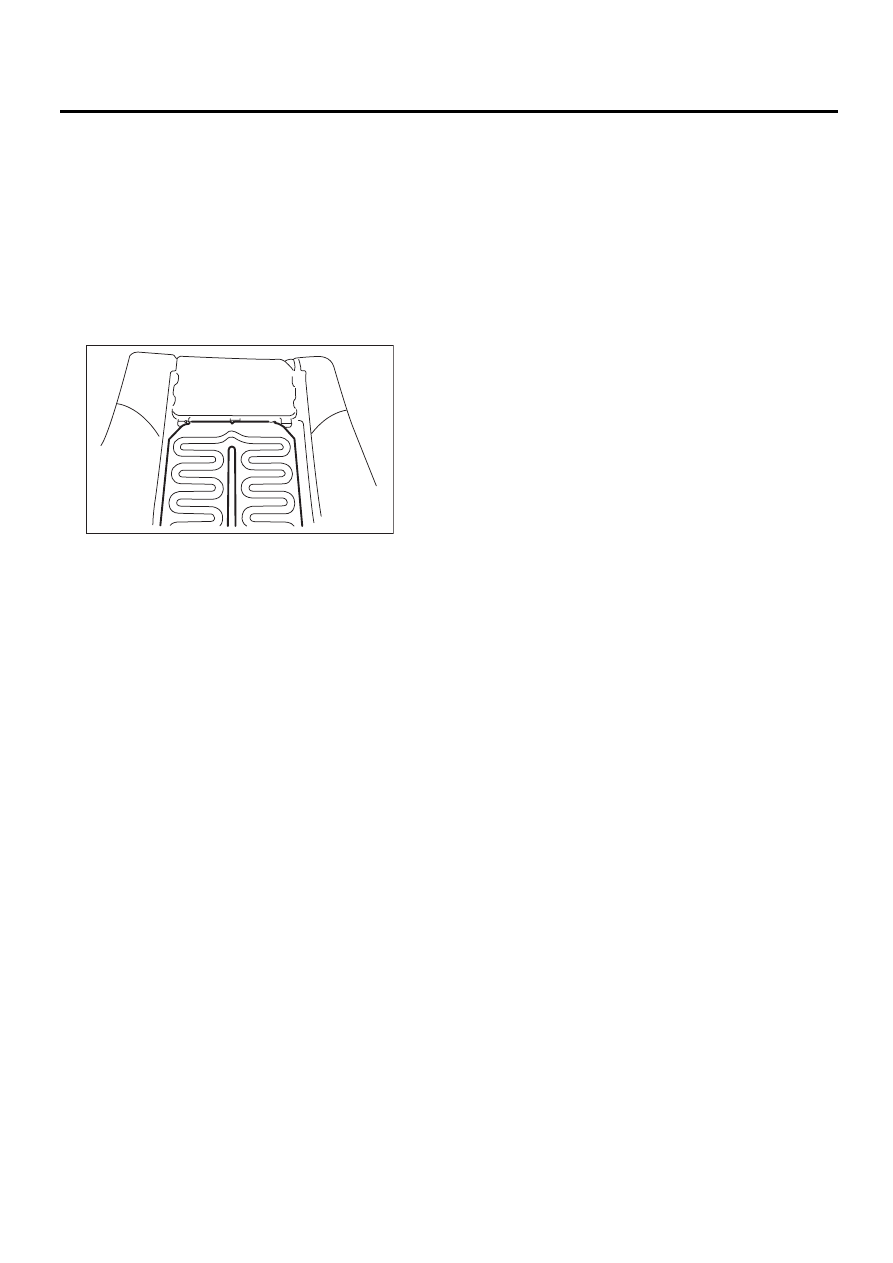

3) Снимите крепежное кольцо, а затем сними-
те блок обогревателя сиденья.

2. ПЕРЕКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ
СИДЕНЬЯ

1) Снимите ящик консоли. <См. EI-56, СНЯТИЕ,
Ящик консоли.>
2) Снимите переключатель обогревателя сиде-
ний с ящика консоли.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

SE-00082

SE-23

Система сиденья с электроприводом

СИДЕНЬЯ

5. Система сиденья

с электроприводом

A: СНЯТИЕ

ОСТОРОЖНО:
При снятии переднего сиденья, отсоедините
провод массы от аккумулятора и выждите
не менее 20 секунд перед тем, как присту-
пить к отсоединению разъема жгута прово-
дов модуля боковой подушки безопасности.

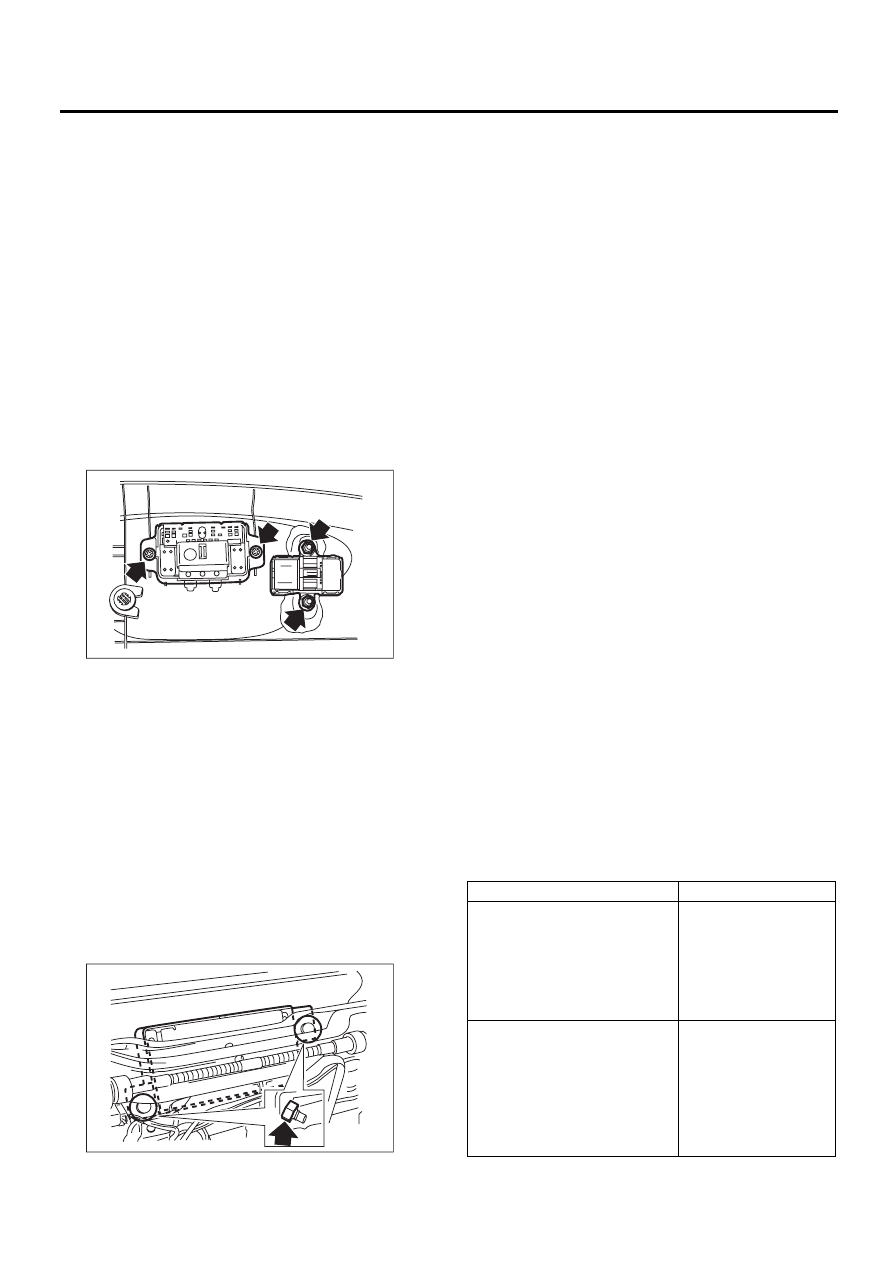

1. ПЕРЕКЛЮЧАТЕЛЬ ИЗМЕНЕНИЯ
ПОЛОЖЕНИЙ СИДЕНЬЯ

1) Отсоедините разъем и снимите наружную
боковую накладку сиденья. <См. SE-9, РАЗ-
БОРКА, Переднее сиденье.>
2) Отверните винты, чтобы снять узел блока пе-
реключателей изменения положений сиденья.

ПРИМЕЧАНИЕ:
Процедура снятия блока кнопок памяти поло-
жений сиденья аналогична процедуре снятия
блока переключателей изменения положений
сиденья.

2. БЛОК ПАМЯТИ ПОЛОЖЕНИЙ
СИДЕНЬЯ
(СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ
С ФУНКЦИЕЙ ПАМЯТИ)

1) Поднимите подушку сиденья, приведя в
действие переключатель изменения положе-
ний сиденья.
2) Снимите переднее сиденье с автомобиля.
3) Отверните гайки и снимите блок памяти по-
ложений сиденья.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Для сиденья с электроприводом с функцией
памяти после установки необходимо провести
инициализацию. <См. SE-40, РЕГУЛИРОВКА,
Система сиденья с электроприводом.>
• После замены сиденья с электроприводом с
функцией памяти и блока памяти положений
сиденья проверьте следующие моменты.

• Модель  AT
1. Память перезагружается при выключате-
ле зажигания в положении ON и трансмиссии
в диапазоне “P”.
2. Память не перезагружается при выключа-
теле зажигания в положении ON и трансмис-
сии в диапазоне, отличном от “P”.
• Модель  MT
1. Память перезагружается при выключате-
ле зажигания в положении ON и поднятом
рычаге стояночного тормоза.
2. Память не перезагружается при выключа-
теле зажигания в положении ON и опущен-
ном рычаге стояночного тормоза.

C: ПРОВЕРКА

1. ЭЛЕКТРИЧЕСКАЯ СХЕМА

Модель с левосторонним управлением <См.
WI-242, МОДЕЛЬ С ЛЕВОСТОРОННИМ УП-
РАВЛЕНИЕМ, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема сиденья с электроприводом.>
Модель с правосторонним управлением <См.
WI-245, МОДЕЛЬ С ПРАВОСТОРОННИМ УП-
РАВЛЕНИЕМ, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема сиденья с электроприводом.>

2. ПРИЗНАК НЕИСПРАВНОСТИ

• Сиденье водителя (без функции запомина-
ния положений)

SE-00686

SE-00687

Признак неисправности

Признаки

Не действуют все функции.
<См. SE-26, НЕ ДЕЙСТВУЮТ
ВСЕ ФУНКЦИИ (СИДЕНЬЕ ВО-
ДИТЕЛЯ БЕЗ ФУНКЦИИ ЗАПО-
МИНАНИЯ ПОЛОЖЕНИЙ СИ-
ДЕНЬЯ), ПРОВЕРКА, Система
сиденья с электроприводом.>

• Переключатель из-
менения положений си-
денья
• Жгут проводов элек-
тропривода сиденья
• Жгут проводов кузо-
ва

Не действуют некоторые функ-
ции. <См. SE-27, СБОЙ В РАБО-
ТЕ НЕКОТОРЫХ ЭЛЕКТРО-
ДВИГАТЕЛЕЙ (СИДЕНЬЕ ВО-
ДИТЕЛЯ БЕЗ ФУНКЦИИ ЗАПО-
МИНАНИЯ ПОЛОЖЕНИЙ СИ-
ДЕНЬЯ), ПРОВЕРКА, Система
сиденья с электроприводом.>

• Переключатель из-
менения положений си-
денья
• Жгут проводов элек-
тропривода сиденья
• Соответствующий
электродвигатель

SE-24

Система сиденья с электроприводом

СИДЕНЬЯ

• Сиденье водителя (с функцией запоминания
положений сиденья)

• Сиденье переднего пассажира

3. ПРОВЕРКА БЛОКА
ПЕРЕКЛЮЧАТЕЛЕЙ ИЗМЕНЕНИЯ
ПОЛОЖЕНИЙ СИДЕНЬЯ

Измерьте сопротивление между клеммами во
время осуществления операций по управлению
каждым переключателем.
• Сиденье водителя (без функции запомина-
ния положений)

Признак неисправности

Признаки

Сбой при работе в ручном ре-
жиме. <См. SE-31, СБОЙ
ПРИ РАБОТЕ В РУЧНОМ РЕ-
ЖИМЕ (СИДЕНЬЕ ВОДИТЕ-
ЛЯ С ФУНКЦИЕЙ ЗАПОМИ-
НАНИЯ ПОЛОЖЕНИЙ СИДЕ-
НЬЯ), ПРОВЕРКА, Система
сиденья с электроприво-
дом.>

• Переключатель измене-
ния положений сиденья
• Жгут проводов электро-
привода сиденья
• Жгут проводов кузова
• Соответствующий элек-
тродвигатель и шифратор

Не действуют некоторые
функции. <См. SE-32, СБОЙ
В РАБОТЕ НЕКОТОРЫХ
ЭЛЕКТРОДВИГАТЕЛЕЙ (СИ-
ДЕНЬЕ ВОДИТЕЛЯ С ФУНК-
ЦИЕЙ ЗАПОМИНАНИЯ ПО-
ЛОЖЕНИЙ СИДЕНЬЯ), ПРО-
ВЕРКА, Система сиденья с
электроприводом.>

• Переключатель измене-
ния положений сиденья
• Жгут проводов электро-
привода сиденья
• Соответствующий элек-
тродвигатель и шифратор
• Блок памяти положений
сиденья

Сбой при вводе положения
сиденья в память. <См. SE-
36, СБОЙ ПРИ ВВОДЕ ПОЛО-
ЖЕНИЯ СИДЕНЬЯ В ПА-
МЯТЬ (СИДЕНЬЕ ВОДИТЕЛЯ
С ФУНКЦИЕЙ ЗАПОМИНА-
НИЯ ПОЛОЖЕНИЙ СИДЕ-
НЬЯ), ПРОВЕРКА, Система
сиденья с электроприво-
дом.>

• Блок кнопок памяти по-
ложений сиденья
• Жгут проводов электро-
привода сиденья
• Блок памяти положений
сиденья

Невозможность восстанов-
ления положения сиденья.
<См. SE-37, НЕВОЗМОЖ-
НОСТЬ ВОССТАНОВЛЕНИЯ
ПОЛОЖЕНИЯ СИДЕНЬЯ
(СИДЕНЬЕ ВОДИТЕЛЯ С
ФУНКЦИЕЙ ЗАПОМИНА-
НИЯ ПОЛОЖЕНИЙ СИДЕ-
НЬЯ), ПРОВЕРКА, Система
сиденья с электроприво-
дом.>

• Блок кнопок памяти по-
ложений сиденья
• Блок памяти положений
сиденья
• Электродвигатель и
шифратор

Невозможность инициализа-
ции блока памяти<См. SE-37,
НЕВОЗМОЖНОСТЬ ИНИЦИ-
АЛИЗАЦИИ БЛОКА ПАМЯТИ,
ПРОВЕРКА, Система сиде-
нья с электроприводом.>

• Жгут проводов электро-
привода сиденья
• Блок памяти положений
сиденья

Признак неисправности

Признаки

Не действуют все функции.
<См. SE-38, НЕ ДЕЙСТВУЮТ
ВСЕ ФУНКЦИИ (СИДЕНЬЕ
ПЕРЕДНЕГО ПАССАЖИРА),
ПРОВЕРКА, Система сиде-
нья с электроприводом.>

• Переключатель изме-
нения положений сиде-
нья
• Жгут проводов элект-
ропривода сиденья
• Жгут проводов кузова

Не действуют некоторые
функции. <См. SE-39, СБОЙ В
РАБОТЕ НЕКОТОРЫХ ЭЛЕК-
ТРОДВИГАТЕЛЕЙ (СИДЕНЬЕ
ПЕРЕДНЕГО ПАССАЖИРА),
ПРОВЕРКА, Система сиде-
нья с электроприводом.>

• Переключатель изме-
нения положений сиде-
нья
• Жгут проводов элект-
ропривода сиденья
• Соответствующий
электродвигатель

Кнопка блока

Номер клеммы

Нормативное

значение

Продольное пере-

мещение вперед

7 и 14
8 и 13

Менее 10 Ом.

Перемещение на-

зад

7 и 13
8 и 14

Менее 10 Ом.

Наклон вверх

7 и 2
8 и 1

Менее 10 Ом.

Наклон вниз

7 и 1
8 и 2

Менее 10 Ом.

Подъем

7 и 5
8 и 6

Менее 10 Ом.

Опускание

7 и 6
8 и 5

Менее 10 Ом.

Наклон вперед

7 и 3
8 и 4

Менее 10 Ом.

Наклон назад

7 и 4
8 и 3

Менее 10 Ом.

5 4

3

8 7

6

2 1

11

9

10

12

14 13

SE-00682

SE-25

Система сиденья с электроприводом

СИДЕНЬЯ

• Сиденье водителя (с функцией запоминания
положений сиденья)

• Сиденье переднего пассажира

4. ПРОВЕРКА БЛОКА КНОПОК ПАМЯТИ
ПОЛОЖЕНИЙ СИДЕНЬЯ
(СИДЕНЬЕ С ФУНКЦИЕЙ ЗАПОМИНАНИЯ
ПОЛОЖЕНИЙ СИДЕНЬЯ)

Измерьте сопротивление между клеммами во
время осуществления операций по управлению
каждым переключателем.

Кнопка блока

Номер клеммы

Нормативное

значение

Продольное пере-

мещение вперед

13 и 7

Менее 10 Ом.

Перемещение на-

зад

14 и 7

Менее 10 Ом.

Наклон вверх

5 и 7

Менее 10 Ом.

Наклон вниз

6 и 7

Менее 10 Ом.

Подъем

2 и 7

Менее 10 Ом.

Опускание

1 и 7

Менее 10 Ом.

Наклон вперед

4 и 7

Менее 10 Ом.

Наклон назад

3 и 7

Менее 10 Ом.

Кнопка блока

Номер клеммы

Нормативное

значение

Продольное пере-

мещение вперед

7 и 13
8 и 14

Менее 10 Ом.

Перемещение на-

зад

7 и 14
8 и 13

Менее 10 Ом.

Наклон вперед

7 и 4
8 и 3

Менее 10 Ом.

Наклон назад

7 и 3
8 и 4

Менее 10 Ом.

5 4

3

8 7

6

2 1

11

9

10

12

14 13

SE-00682

5 4

3

8 7

6

2 1

11

9

10

12

14 13

SE-00682

Кнопка блока

Номер клеммы

Нормативное

значение

Память 1

3 и 1

Менее 10 Ом.

Память 2

2 и 1

Менее 10 Ом.

Режим установки

8 и 1

Менее 10 Ом.

5 4 3

8 7 6

2 1

SE-00683
