SE-2

Общие сведения

СИДЕНЬЯ

1. Общие сведения

A: УЗЕЛ

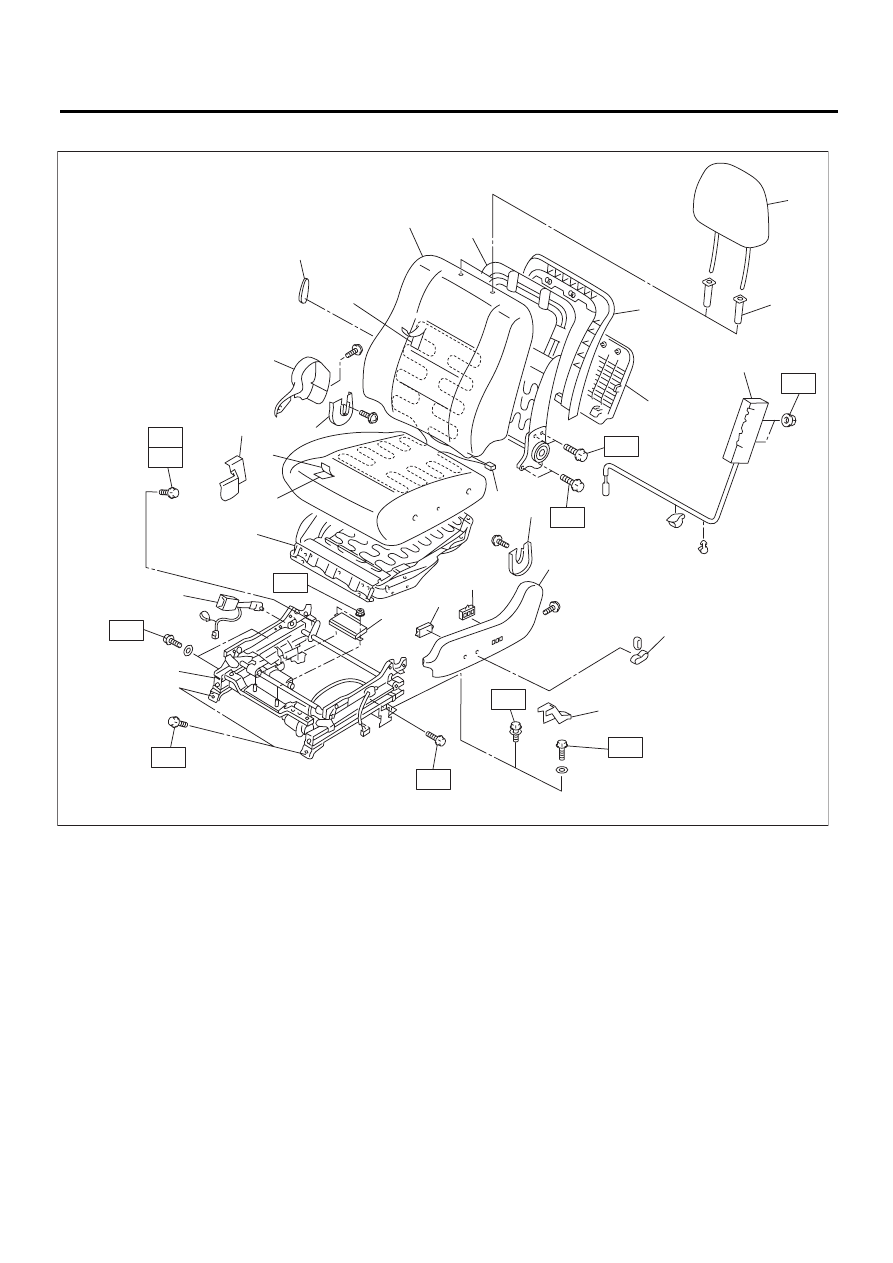

1. ПЕРЕДНЕЕ СИДЕНЬЕ (СИДЕНЬЕ С РУЧНОЙ РЕГУЛИРОВКОЙ)

(1)

(2)

(3)

(8)

(4)

(5)

(6)

(9)

(10)

(11)

(12)

(13)

(14)

(15)

(16)

(17)

(20)

(21)

(22)

(23)

(18)

T6

T6

T5

T1

(25)

T3

(7)

(19)

(24)

T2

*

T3

*

:1

:2

T2

*

T3

*

:1

:2

SE-00805

T6

*

*

:5

:6

T4

T6

*
*

:4

:3

SE-3

Общие сведения

СИДЕНЬЯ

(1) Чехол спинки сиденья

(20) Наружная направляющая сиденья

Момент затяжки: Нм (кгс-м,
фунт-сила-фут)

(2) Подушка спинки сиденья

(21) Внутренняя направляющая сиденья

T1: 6 (0,61, 4,43)

(3) Узел каркаса спинки сиденья

(22) Тросик привода

T2: 10 (1,02, 7,38)

(4) Узел подголовника

(23) Узел замка ремня безопасности пе-

реднего сиденья

T3: 22 (2,24, 16,2)

(5) Стопорная втулка подголовника

(24) Блок подогрева сиденья

Т4: 30 (3,06, 22,1)

(6) Модуль боковой подушки безопасности (25) Рычаг регулировки поясничной опоры

Т5: 52 (5,30, 38,4)

(7) Каркас крышки спинки сиденья

* : 1 С функцией регулировки по высоте

Т6: 53 (5,40, 39,1)

(8) Задняя крышка спинки сиденья

* : 2 С функцией регулировки по высоте

(9) Внутренняя боковая накладка сиденья * : 3 7/16-20 UNF

(10) Левая крышка внутреннего шарнира

* : 4 M10

×

 32

(11) Внутренняя крышка заднего болта

* : 5 Болт и шайба

ОСТОРОЖНО:
Обязательно используйте болт
вместе с шайбой.

(12) Чехол подушки сиденья

(13) Подушка сиденья

(14) Узел каркаса подушки сиденья

(15) Наружная крышка заднего болта

* : 6 Болт со встроенной шайбой

ОСТОРОЖНО:
Не используйте другую шайбу, кро-
ме встроенной шайбы.

(16) Рычаг регулировки наклона спинки си-

денья

(17) Наружная боковая накладка сиденья

(18) Рычаг регулировки высоты сиденья

(19) Левая крышка внутреннего шарнира

SE-4

Общие сведения

СИДЕНЬЯ

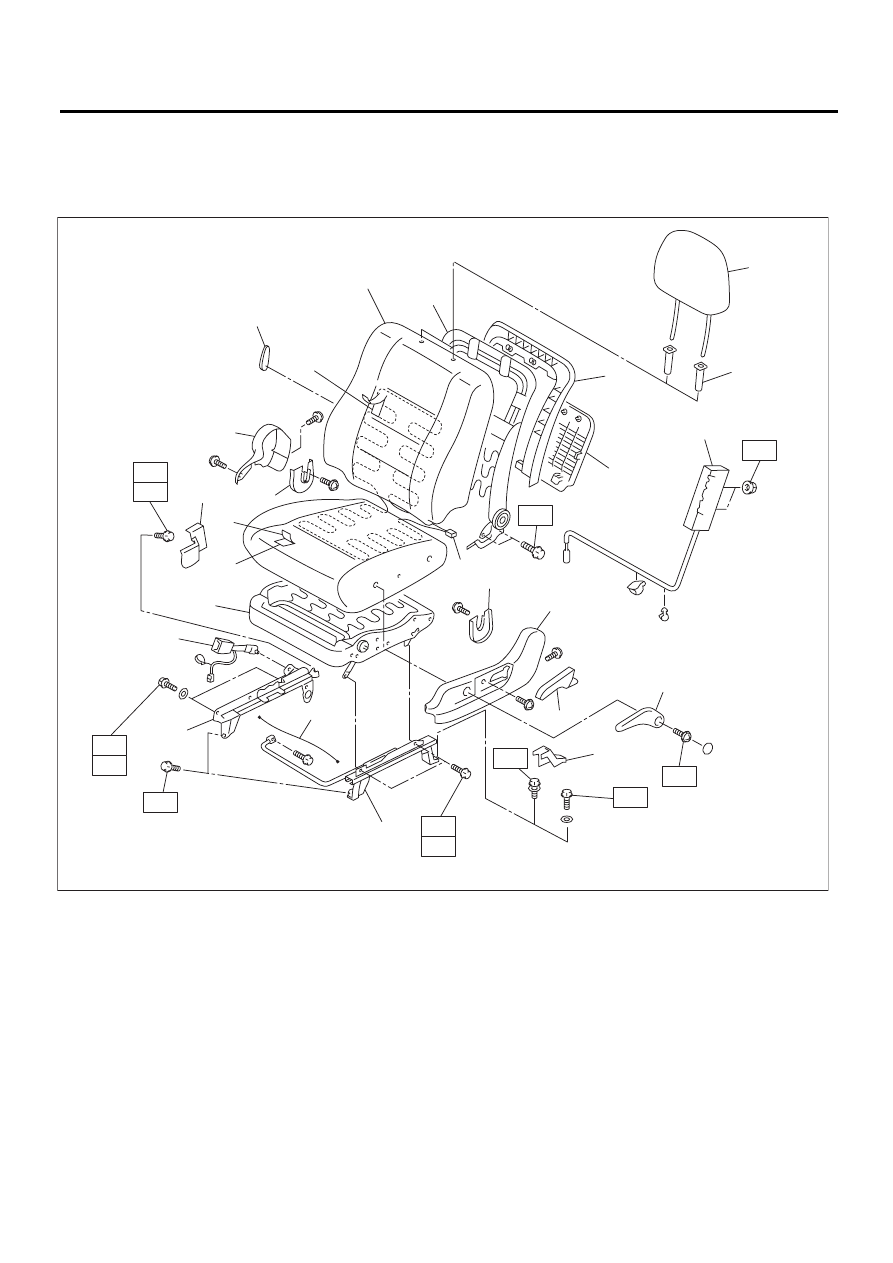

2. ПЕРЕДНЕЕ СИДЕНЬЕ (СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ)

(1)

(2)

(23)

(22)

(3)

(8)

(4)

(5)

(6)

(9)

(10)

(11)

(12)

(13)

(14)

(15)

(17)

(21)

(20)

(19)

(18)

T6

T6

T3

T5

T1

T3

T5

(7)

(16)

(24)

T2

(25)

SE-00806

T6

*

:2

*

:1

T4

T6

*
*

:2

:1

SE-5

Общие сведения

СИДЕНЬЯ

(1) Чехол спинки сиденья

(19) Узел замка ремня безопасности пе-

реднего сиденья

Момент затяжки: Нм (кгс-м,
фунт-сила-фут)

(2) Подушка спинки сиденья

(20) Узел направляющей сиденья

T1: 6 (0,61, 4,43)

(3) Узел каркаса спинки сиденья

(21) Блок переключателей изменения по-

ложений сиденья

T2: 10 (1,02, 7,38)

(4) Узел подголовника

(22) Блок подогрева сиденья

T3: 22 (2,24, 16,2)

(5) Стопорная втулка подголовника

(23) Рычаг регулировки поясничной опоры Т4: 30 (3,06, 22,1)

(6) Модуль боковой подушки безопасности (24) Блок кнопок памяти положений сиде-

нья (сиденья с электроприводом с
функцией памяти)

Т5: 52 (5,30, 38,4)

(7) Каркас крышки спинки сиденья

Т6: 53 (5,40, 39,1)

(8) Задняя крышка спинки сиденья

(25) Блок памяти положений сиденья

(сиденья с электроприводом с функ-
цией памяти)

(9) Внутренняя боковая накладка сиденья

(10) Правая крышка внутреннего шарнира

* : 1 Болт и шайба

ОСТОРОЖНО:
Обязательно используйте болт
вместе с шайбой.

(11) Внутренняя крышка заднего болта

(12) Чехол подушки сиденья

(13) Подушка сиденья

(14) Узел каркаса подушки сиденья

* : 2 Болт со встроенной шайбой

ОСТОРОЖНО:
Не используйте другую шайбу, кро-
ме встроенной шайбы.

(15) Наружная крышка заднего болта

(16) Переключатель изменения положений

сиденья

(17) Наружная боковая накладка сиденья

(18) Левая крышка внутреннего шарнира
