6. ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕ-
НИЯ.
1) Подготовьте к работе комплект Subaru Select
Monitor.
2) Переведите выключатель зажигания в поло-
жение ON (двигатель выключен) и запустите при-
ложение для ПК Subaru Select Monitor.
3) Считайте КДН центрального блока управления
при помощи Subaru Select Monitor. <См. LAN(diag)-
13, ПОРЯДОК РАБОТЫ, Subaru Select Monitor.>

Выявлен ли
КДН?<См. LAN(diag)-
31, СПИСОК, Список
кодов диагностики не-
исправностей (КДН).>

Устраните неисправ-
ность в соответствии с
КДН. <См. LAN(diag)-31,
СПИСОК, Список кодов
диагностики неисправ-
ностей (КДН).>

Переходите к
шагу 2.

2

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕ-
НИЯ.
1) Запустите двигатель и наберите скорость 20
км/ч (12 миль/ч) или более.
2) Считайте данные о скорости переднего колеса
центрального блока управления при помощи
Subaru Select Monitor. <См. LAN(diag)-13, ПОРЯ-
ДОК РАБОТЫ, Subaru Select Monitor.>

Отображается ли на
дисплее "999.9 km/h"
(999,9 км/ч)?

Проверьте следующие
позиции.
• СИСТЕМА  LAN
<См. LAN(diag)-79, КДН
U1223 НЕПОЛУЧЕНИЕ
ДАННЫХ С СИСТЕМЫ
VDC/ABS ПО ВЫСО-
КОСКОРОСТНОЙ ШИ-
НЕ CAN, Процедура
диагностики с использо-
ванием кодов диагнос-
тики неисправностей
(КДН).>
• VDC <См. VDC(diag)-2,
Базовая процедура диа-
гностики.>
• ABS <См. ABS(diag)-2,
Базовая процедура диа-
гностики.>

Переходите к
шагу 3.

3

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕ-
НИЯ.
Считайте данные о скорости переднего колеса
центрального блока управления при помощи
Subaru Select Monitor. <См. LAN(diag)-13, ПОРЯ-
ДОК РАБОТЫ, Subaru Select Monitor.>

Правильно ли отобра-
жается скорость авто-
мобиля?

Замените центральный
блок управления. <См.
SL-71, СНЯТИЕ, Цент-
ральный блок управле-
ния.>

Переходите к
шагу 4.

4

ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖ-
НОГО ВОЗДУХА.
Подайте в датчик температуры наружного возду-
ха теплый воздух и считайте напряжение датчика
при помощи Subaru Select Monitor. <См. LAN(diag)-
13, ПОРЯДОК РАБОТЫ, Subaru Select Monitor.>

Изменяется ли напря-
жение?

Переходите к шагу 8.

Переходите к
шагу 5.

5

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от центрального блока
управления и датчика температуры наружного
воздуха.
3) Измерьте сопротивление в жгуте проводов
между разъемом центрального блока управления
и разъемом датчика температуры наружного воз-
духа.

Разъемы и клеммы

(B281) № 10 — (F78) № 1:
(B281) № 3 — (F78) № 2:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к шагу 6.

Устраните раз-
рыв цепи в жгу-
те проводов.

IDI-25

Система часов

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

6

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Измерьте сопротивление между разъемом цент-
рального блока управления и массой кузова.

Разъемы и клеммы

(B281) № 10 — Масса кузова:
(B281) № 3 — Масса кузова:

Величина сопротивле-
ния составляет менее
1 МОм?

Переходите к шагу 7.

Устраните ко-
роткое замыка-
ние в жгуте про-
водов.

7

ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖ-
НОГО ВОЗДУХА.
Подайте в датчик температуры наружного возду-
ха теплый воздух и считайте сопротивление меж-
ду клеммами датчика.

Клемма

№ 1 — № 2:

Сопротивление изме-
няется?

Замените центральный
блок управления. <См.
SL-71, СНЯТИЕ, Цент-
ральный блок управле-
ния.>

Замените дат-
чик температу-
ры наружного
воздуха.

8

ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖ-
НОГО ВОЗДУХА.
Подайте в датчик температуры наружного возду-
ха холодный воздух и считайте температуру на-
ружного воздуха при помощи Subaru Select
Monitor. <См. LAN(diag)-13, ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>

Изменилась ли темпе-
ратура воздуха (в сто-
рону более низкой
температуры)?

Замените блок часов.

Замените цент-
ральный блок
управления.
<См. SL-71,
СНЯТИЕ, Цент-
ральный блок
управления.>

Шаг

Проверка

Да

Нет

IDI-26

Комбинация приборов

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

4. Комбинация приборов

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Установите самый низкий наклон рулевой
колонки. Если рулевое колесо оснащено теле-
скопической системой подъема-опускания, по-
тяните за рулевое колесо.
3) Снимите нижний кожух и нижнюю крышку
панели приборов со стороны водителя. <См.
EI-59, СНЯТИЕ, Узел панели приборов.>

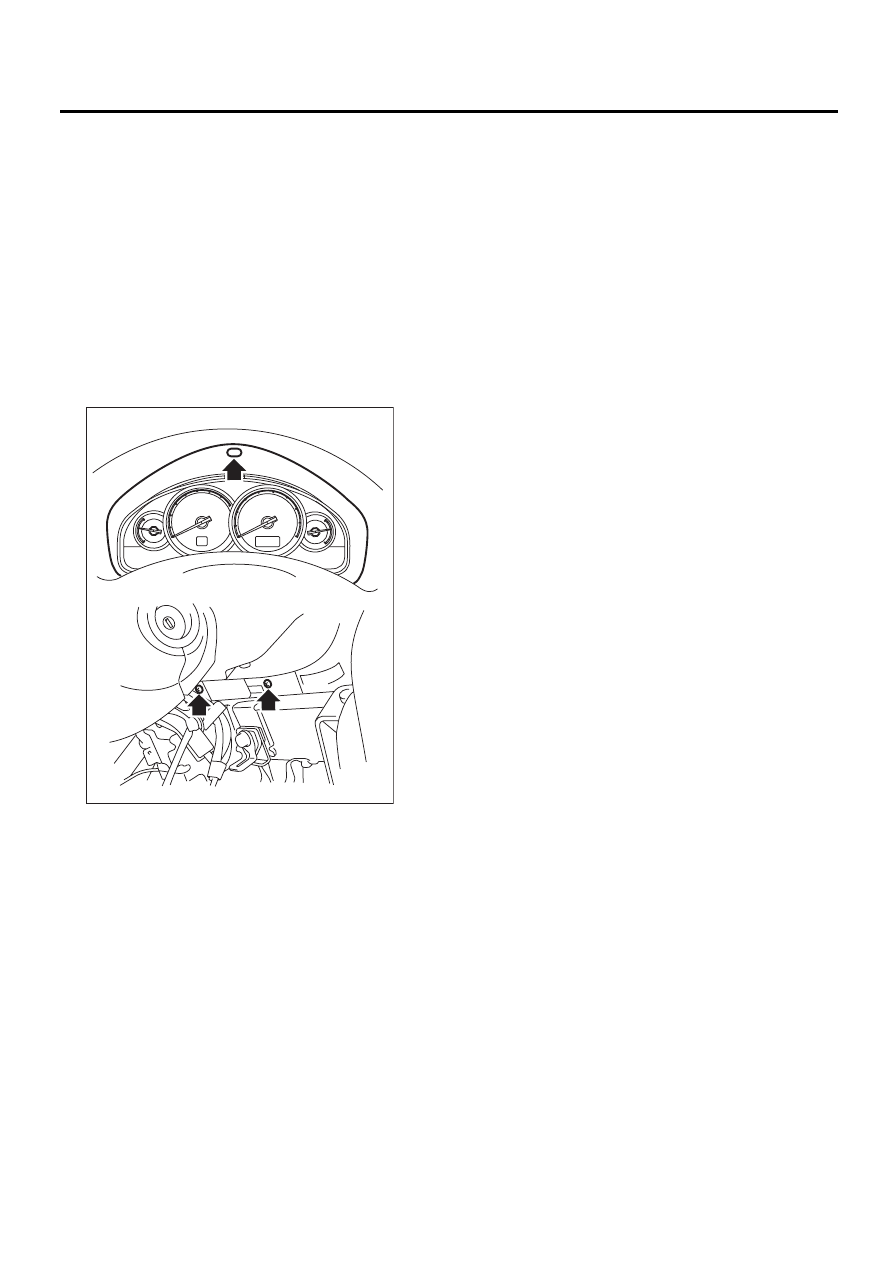

4) Отверните винты комбинации приборов
(один с верхней стороны и два с нижней) и по-
тяните комбинацию приборов на себя, удержи-
вая ее в наклонном положении.

5) Отсоедините разъем с обратной стороны
комбинации приборов, чтобы снять ее.

ОСТОРОЖНО:
• Соблюдайте осторожность, чтобы не пов-
редить комбинацию или панель приборов.
• Особую осторожность соблюдайте при об-
ращении со стеклом комбинации приборов.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
• Убедитесь в том, что электрический разъ-
ем подсоединен надежно.
• После установки убедитесь в том, что все
измерительные приборы работают нор-
мально.
• При замене комбинации приборов на ав-
томобилях, оборудованных иммобилайзе-
ром, обязательно выполните регистрацию
иммобилайзера.

IDI00101

IDI-27

Комбинация приборов

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

C: РАЗБОРКА

ОСТОРОЖНО:
• Работайте в перчатках, чтобы избежать повреждения стеклянных поверхностей и поверх-
ностей измерительных приборов, а также оставления на них отпечатков пальцев.
• Не прилагайте чрезмерных усилий при нажатии кнопки счетчика пройденного пути.
• Не прикасайтесь к стрелкам измерительных приборов.

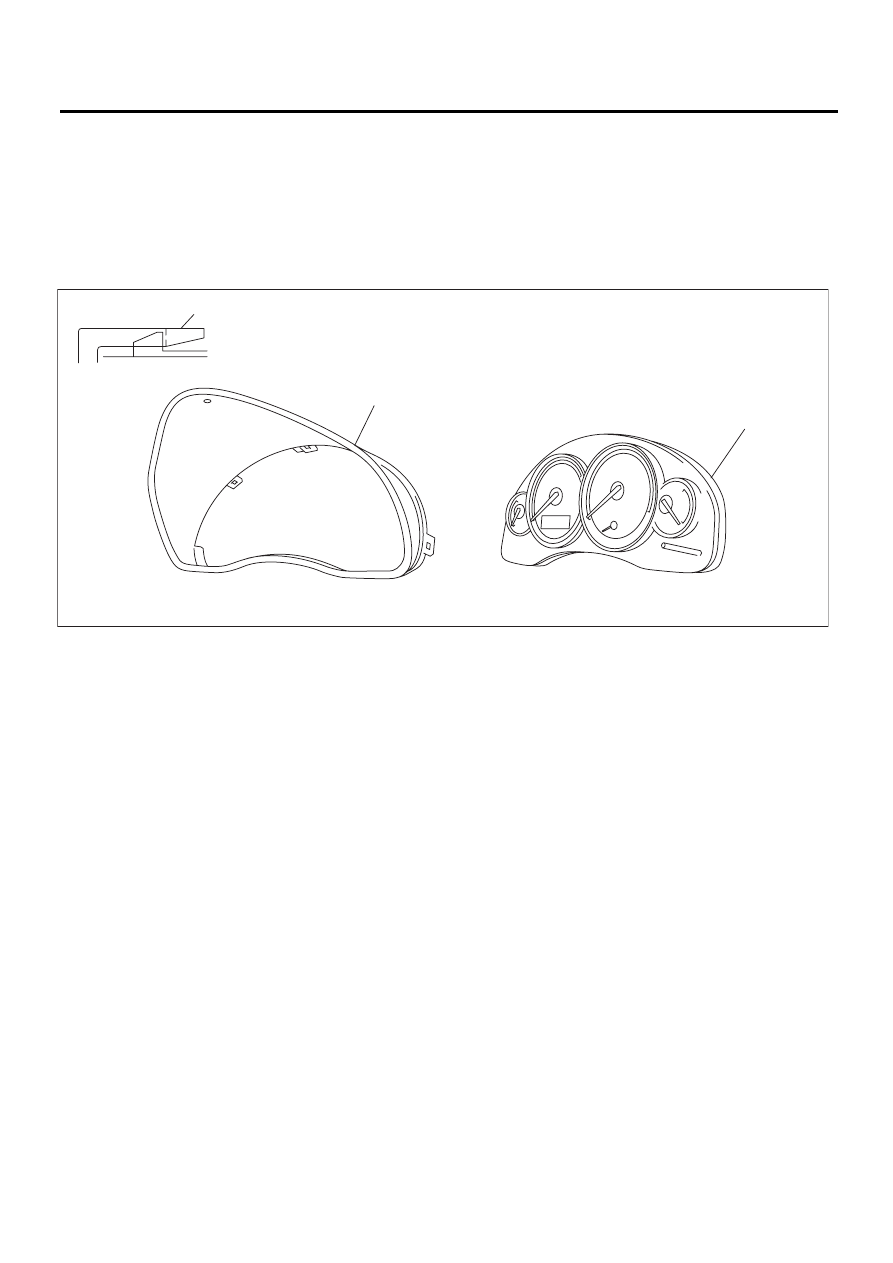

Высвободите лапку (A) и снимите узел стекла комбинации приборов (B) с узла корпуса комбинации
приборов (C).

1. ЗАМЕНА ЛАМП

Все предупреждающие и контрольные лампы
комбинации приборов представляют собой све-
тодиоды. В случае отказа одной из ламп заме-
ните узел корпус комбинации приборов.

D: СБОРКА

Производите сборку в порядке, обратном по-
рядку разборки.

(C)

(A)

(B)
