GW-34

Зеркало заднего вида

СТЕКЛА/ОКНА/ЗЕРКАЛА

20.Зеркало заднего вида

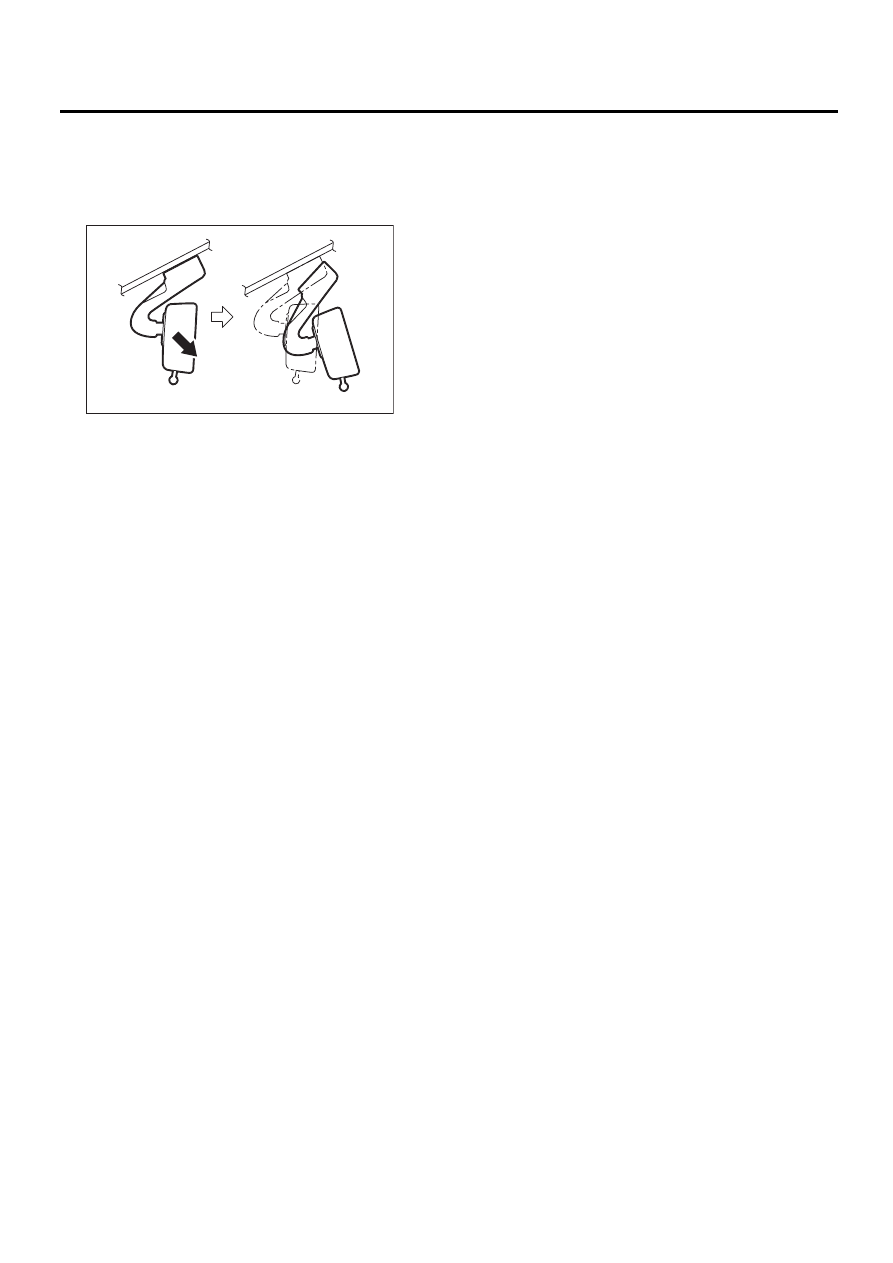

A: СНЯТИЕ

1) Снимите зеркало, извлекая его под углом
45° вниз.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить поверхность зеркала.
2) Если крепление зеркала заднего вида пов-
реждено, используйте для снятия струнную
проволоку или шпатель.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить ветровое стекло.

B: УСТАНОВКА

1) После снятия крепления зеркала заднего
вида, удалите старый клеевой слой. Установку
осуществляйте по метке на ветровом стекле.

Клей:

РЕМОНТНЫЙ КОМПЛЕКТ ДЛЯ ЗЕРКАЛА
ЗАДНЕГО ВИДА (№ детали 65029FC000)
или эквивалент

2) Поверните основание зеркала на 90° по ча-
совой стрелке.

C: ПРОВЕРКА

Убедитесь в том, что зеркало не имеет повреж-
дений.
Убедитесь в том, что пружина не повреждена.

GW-00448

GW-35

Система антиобледенителей щеток стеклоочистителей ветрового стекла

СТЕКЛА/ОКНА/ЗЕРКАЛА

21.Система

антиобледенителей щеток
стеклоочистителей
ветрового стекла

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-307, Система антиобледенителей ще-
ток стеклоочистителей ветрового стекла.>

B: ПРОВЕРКА

Описание процедуры проверки приведено в
разделе “Обогреватель заднего стекла”.
<См. GW-30, ПРОВЕРКА, Обогреватель задне-
го стекла.>

ПРИМЕЧАНИЕ:
Настройку параметров системы антиобледени-
телей щеток стеклоочистителей ветрового
стекла можно осуществить при помощи цент-
рального дисплея с сенсорным экраном или
Subaru Select Monitor.

*: При возникновении одного из следующих обстоя-
тельств, непрерывный режим работы приостанавливает-
ся и полностью отключается через 15 мин.

• Температура наружного воздуха 5°C (41°F) или выше
в течение 10 с.
• Кондиционер воздуха включен в экономичном режи-
ме в течение 10 с.
• Неисправность датчика температуры наружного воз-
духа.
• Скорость автомобиля 15 км/ч (9 миль/ч) или менее в
течение 15 минут.
• Неисправность системы связи CAN.

C: УСТРАНЕНИЕ

НЕИСПРАВНОСТЕЙ

Описание процедур ремонта приведено в раз-
деле “Обогреватель заднего стекла”.
<См. GW-31, РЕМОНТ, Обогреватель заднего
стекла.>

Признак неис-

правности

Порядок устранения

Не работает
антиобледе-
нитель щетки
стеклоочис-
тителя ветро-
вого стекла.

1. Предохранитель (F/B № 4, 9)
2. Реле антиобледенителей щеток
стеклоочистителей ветрового стекла
3. Выключатель антиобледенителей
щеток стеклоочистителей ветрового
стекла
4. Жгут проводов
5. Центральный блок управления

Название систе-

мы

Начальная

настройка

Возможные индиви-

дуальные настройки

Таймер системы
антиобледените-
лей щеток стекло-
очистителей вет-
рового стекла

Выключе-
ние через
15 минут

Непрерывная рабо-
та*

GW-36

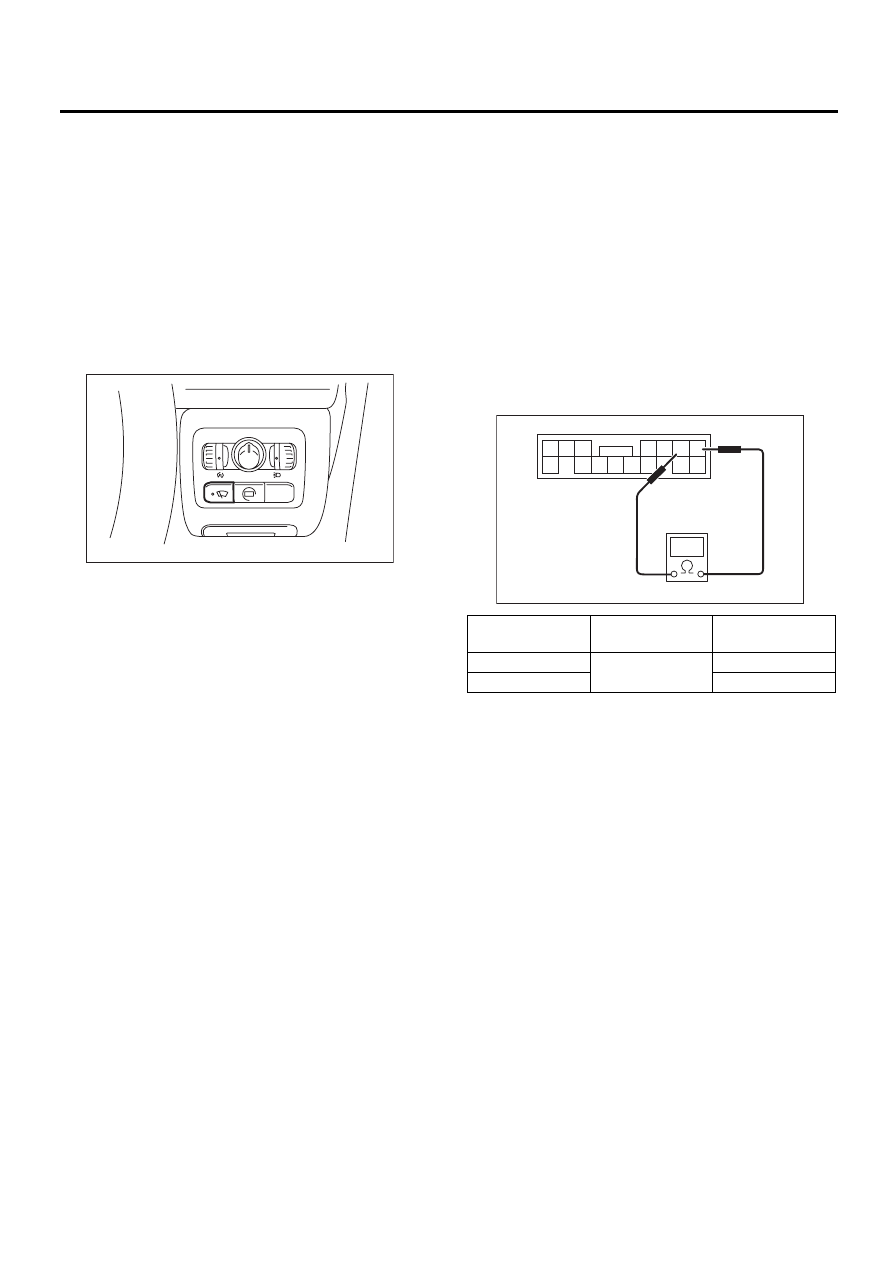

Выключатель антиобледенителей щеток стеклоочистителей ветрового стекла

СТЕКЛА/ОКНА/ЗЕРКАЛА

22.Выключатель

антиобледенителей щеток
стеклоочистителей
ветрового стекла

A: СНЯТИЕ

1) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>
2) Отсоедините разъем жгута проводов и сни-
мите выключатель антиобледенителей щеток
стеклоочистителей ветрового стекла.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ПРОВЕРКА ПРИ ПОМОЩИ
SUBARU SELECT MONITOR

ОСТОРОЖНО:
Перед проведением проверки определите,
установлена ли у таймера системы антиоб-
леденителей щеток стеклоочистителей вет-
рового стекла заводская или индивидуаль-
ная настройка.
1) Используя Subaru Select Monitor, проверьте
наличие входного сигнала при изменении поло-
жения выключателя антиобледенителей ще-
ток стеклоочистителей ветрового стекла.

(1) Подготовьте к работе Subaru Select
Monitor.
(2) Переведите выключатель зажигания в
положение ON (двигатель выключен) и за-
пустите приложение для ПК Subaru Select
Monitor.
(3) В меню «System Selection Menu» (Меню
выбора систем), выберите {Integ.unit mode}
(Центральный блок управления).
(4) Выберите пункт {Current Data Display &
Save}.
(5) Считайте данные по выключателю анти-
обледенителей щеток стеклоочистителей
ветрового стекла.

2) Установите выключатель антиобледените-
лей щеток стеклоочистителей ветрового стек-
ла в положение ON и проверьте, перейдет ли
он в положение OFF через 15 минут, или будет
включен непрерывно.
3) Если выключатель антиобледенителей ще-
ток стеклоочистителей ветрового стекла пере-
ходит в положение OFF на этапе шага 2), опи-
санного выше, это свидетельствует о нормаль-
ной работе. Если он включен непрерывно,
замените центральный блок управления.

2. ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ.

Снимите выключатель антиобледенителей ще-
ток стеклоочистителей ветрового стекла и из-
мерьте сопротивление выключателя.

При обнаружении неисправностей замените
выключатель антиобледенителей щеток стек-
лоочистителей ветрового стекла.

GW-00292

0
1

Положение вы-

ключателя

Номер клеммы

Нормативное

значение

OFF (ВЫКЛ)

1 и 2

1 МОм или более

ON (ВКЛ)

Менее 1 Ом

GW-00330

7 6 5

4 3 2 1

11 10
