ET-20

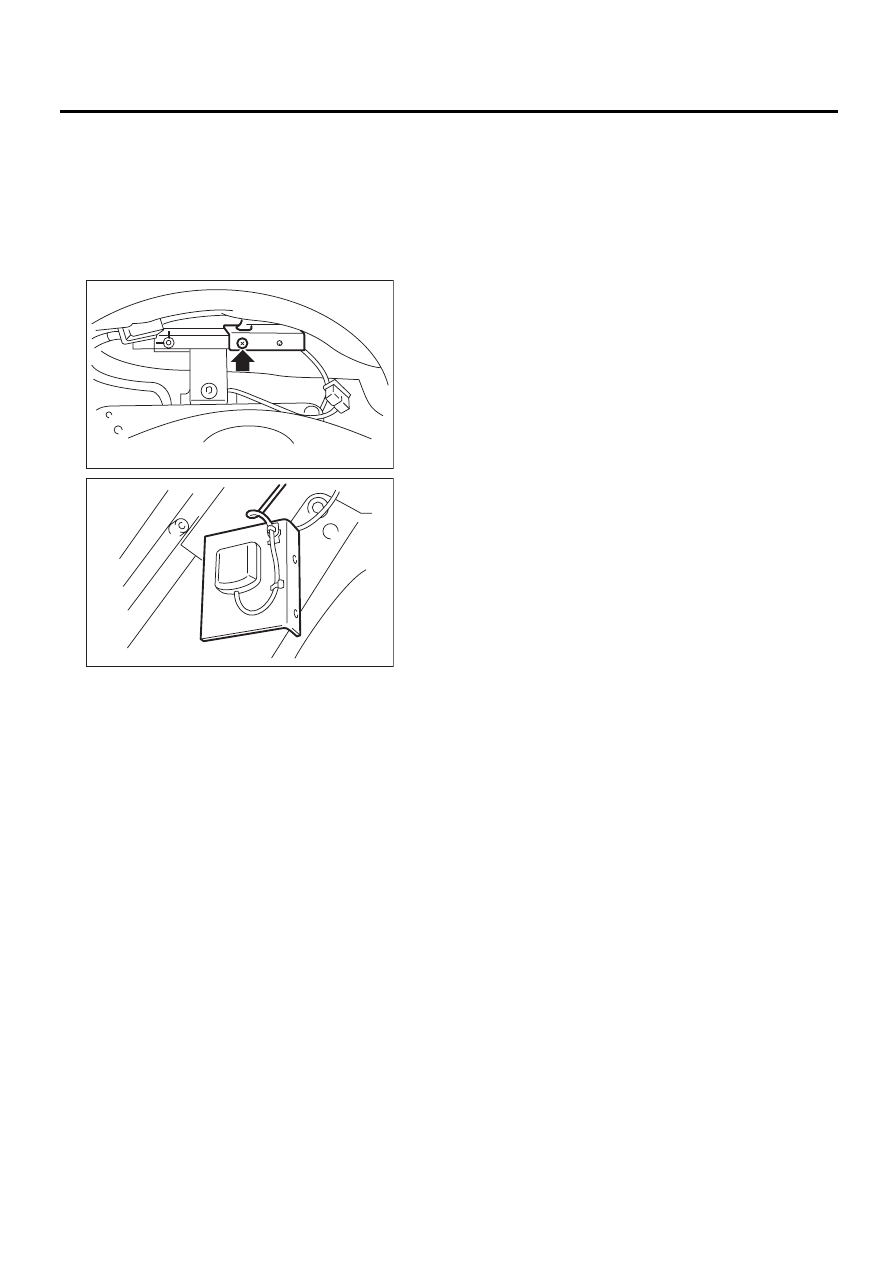

Антенна GPS

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

17.Антенна GPS

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите комбинацию приборов. <См. IDI-26,
СНЯТИЕ, Комбинация приборов.>
3) Отверните винты крепления антенны GPS и
снимите антенну GPS.

4) Снимите аудиосистему. <См. ET-8, СНЯТИЕ,
Аудиосистема.>
5) Снимите блок системы навигации. <См. ET-21,
СНЯТИЕ, Блок системы навигации.>
6) Снимите дисплей системы навигации. <См.
ET-19, СНЯТИЕ, Дисплей системы навигации.>
7) Снимите разъем кабеля антенны GPS со
стойки опорной балки рулевого управления (со
стороны водителя).

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00099

ET-00100

ET-21

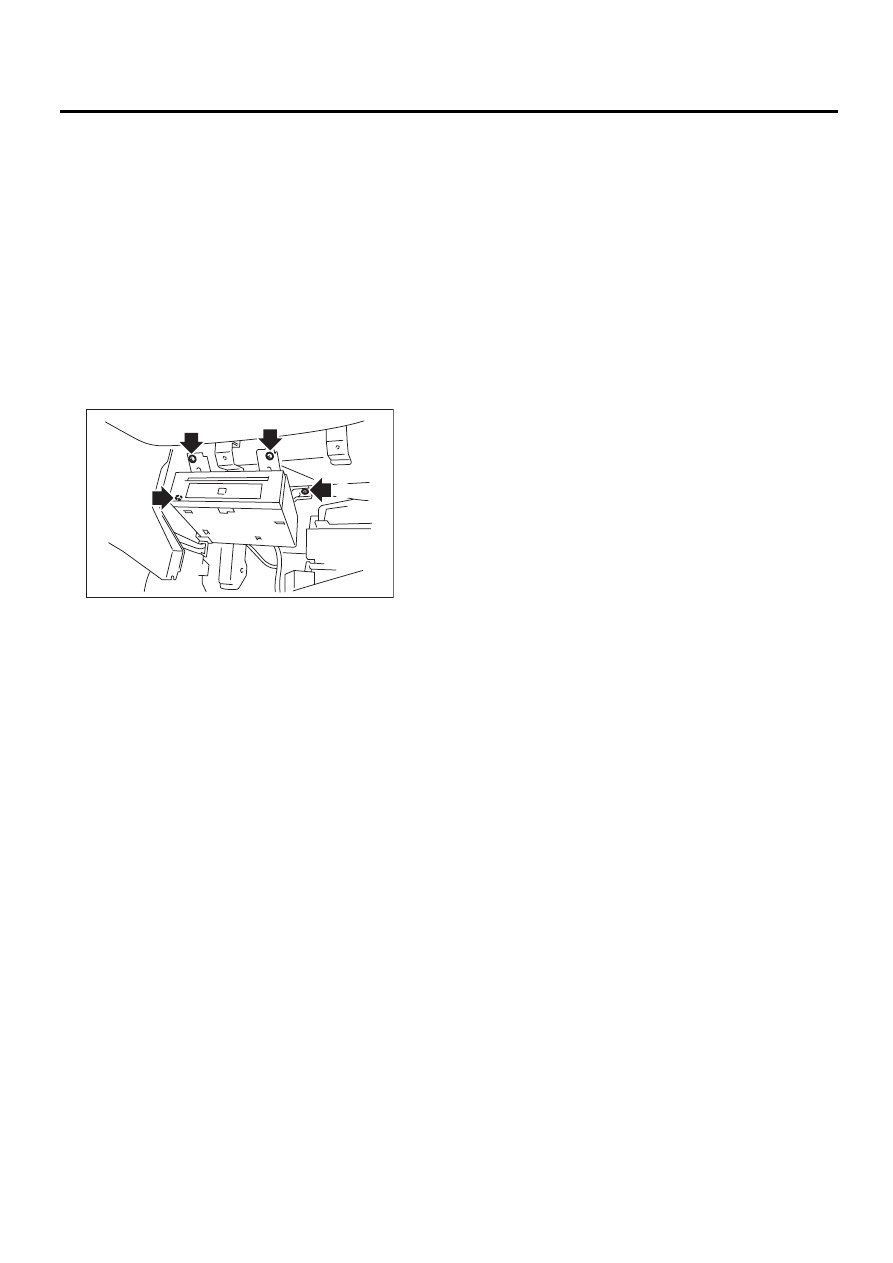

Блок системы навигации

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

18.Блок системы навигации

A: СНЯТИЕ

1. МОДЕЛЬ С АУДИОСИСТЕМОЙ
MCINTOSH

1) Отсоедините провод массы от аккумулятора.
2) Снимите отделение для перчаток. <См. EI-54,
СНЯТИЕ, Отделение для перчаток.>
3) Последовательно снимите винты крепления
блока системы навигации и потяните блок на
себя.

ПРИМЕЧАНИЕ:
Отвернув винт (3), сдвиньте блок системы на-
вигации, чтобы было легче снять винт (4).

4) Снимите разъем жгута проводов и кабель
антенны, затем снимите блок системы навига-
ции.

2. МОДЕЛЬ БЕЗ АУДИОСИСТЕМЫ
MCINTOSH

Поскольку блок системы навигации оснащен
аудиосистемой, то по процедуре снятия обра-
титесь к описанию процедуры снятия аудио-
системы. <См. ET-8, СНЯТИЕ, Аудиосистема.>

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00107

(2)

(3)

(4)

(1)

ET-22

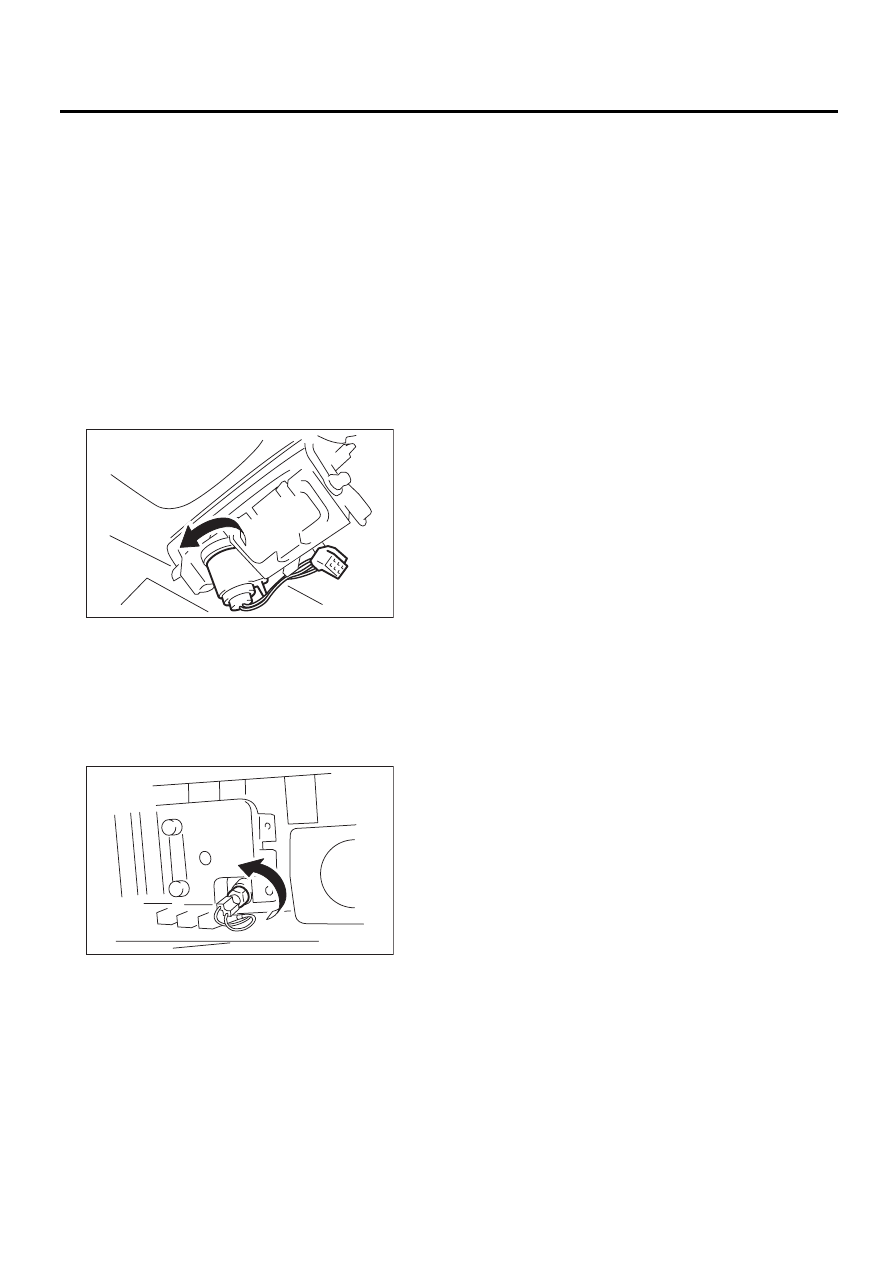

Переднее гнездо электропитания дополнительного электрического оборудования

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

19.Переднее гнездо

электропитания
дополнительного
электрического
оборудования

A: СНЯТИЕ

1. ПЕРЕДНЕЕ ГНЕЗДО

1) Отсоедините провод массы от аккумулятора.
2) Снимите переднюю панель консоли.
<См. EI-57, СНЯТИЕ, Центральная консоль.>
3) Отсоедините разъем жгута проводов, а за-
тем снимите гнездо питания дополнительного
электрического оборудования.

2. ЗАДНЕЕ ГНЕЗДО

1) Отсоедините провод массы от аккумулятора.
2) Снимите ящик консоли. <См. EI-56, СНЯТИЕ,
Ящик консоли.>
3) Отсоедините разъем жгута проводов, а за-
тем снимите гнездо питания дополнительного
электрического оборудования.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00094

ET-00095

ET-23

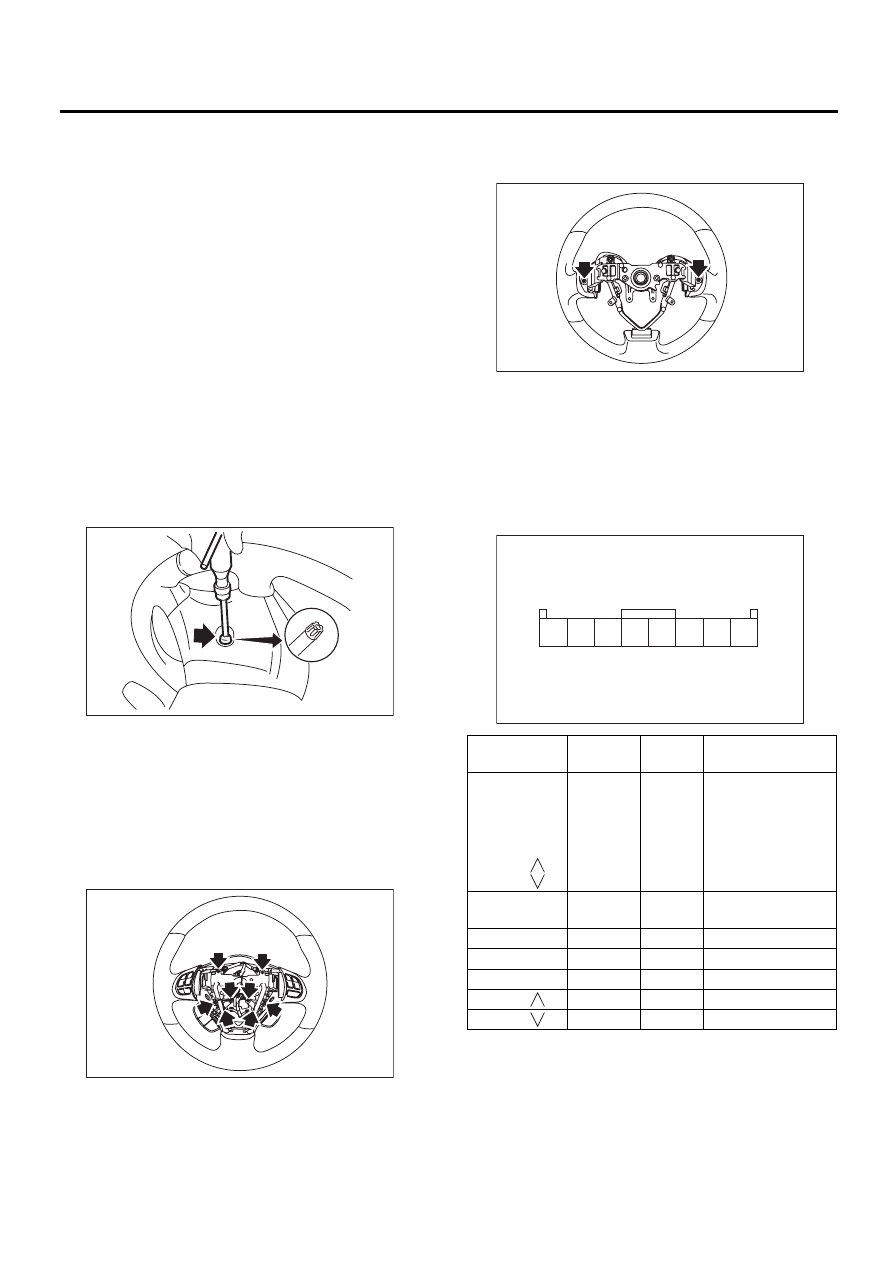

Блок кнопок управления аудиосистемой на руле

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

20.Блок кнопок управления

аудиосистемой на руле

A: СНЯТИЕ

ВНИМАНИЕ:
Перед началом работ по техническому об-
служиванию обязательно прочтите приме-
чания к разделу “AB” по правилам проведе-
ния работ с модулем подушки безопасности
водителя. <См. AB-4, ОСТОРОЖНО, Общие
сведения.>
1) Установите передние колеса в направлении
прямолинейного движения.
2) Переведите выключатель зажигания в поло-
жение OFF.
3) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
4) Используя насадку TORX

®

 T30 (1), ослабьте

два болта TORX

®

, которые крепят модуль по-

душки безопасности водителя.

5) Отсоедините разъем модуля подушки безо-
пасности, находящийся с обратной стороны мо-
дуля подушки безопасности. <См. AB-9, ПРО-
ЦЕДУРА, Разъем модуля подушки безопаснос-
ти.>
6) Снимите рулевое колесо. <См. PS-19, СНЯ-
ТИЕ, Рулевое колесо.>
7) Отверните четыре винта, чтобы снять ниж-
нюю крышку с рулевого колеса.

8) Отверните винты с обратной стороны руле-
вого колеса, затем снимите блок кнопок управ-
ления аудиосистемой на руле.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление между клеммами
разъема блока кнопок управления аудиосисте-
мой на руле.

Если величина сопротивления не соответству-
ет нормативной, замените переключатель ко-
манд системы круиз-контроля.

CC-00018

(1)

CC-00515

Переключа-

тель

Положе-

ние

Номер

клеммы

Нормативное зна-

чение

Выключение

звука

Громкость (+)

Громкость (–)

Режим

Поиск (

)

Поиск (

)

ВСЕ ВЫ-

КЛЮЧЕ-

НЫ

4 и 5

Примерно 4,7 кОм

Выключение

звука

ON (ВКЛ)

4 и 5

Примерно 22 Ом

Громкость (+)

ON (ВКЛ)

4 и 5

Примерно 90 Ом

Громкость (–)

ON (ВКЛ)

4 и 5

Примерно 200 Ом

Режим

ON (ВКЛ)

4 и 5

Примерно 360 Ом

Поиск (

)

ON (ВКЛ)

4 и 5

Примерно 690 Ом

Поиск (

)

ON (ВКЛ)

4 и 5

Примерно 1,15 кОм

CC-00516

CC-00487

2 3

1

4 5 6 7 8
