ET-8

Аудиосистема

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

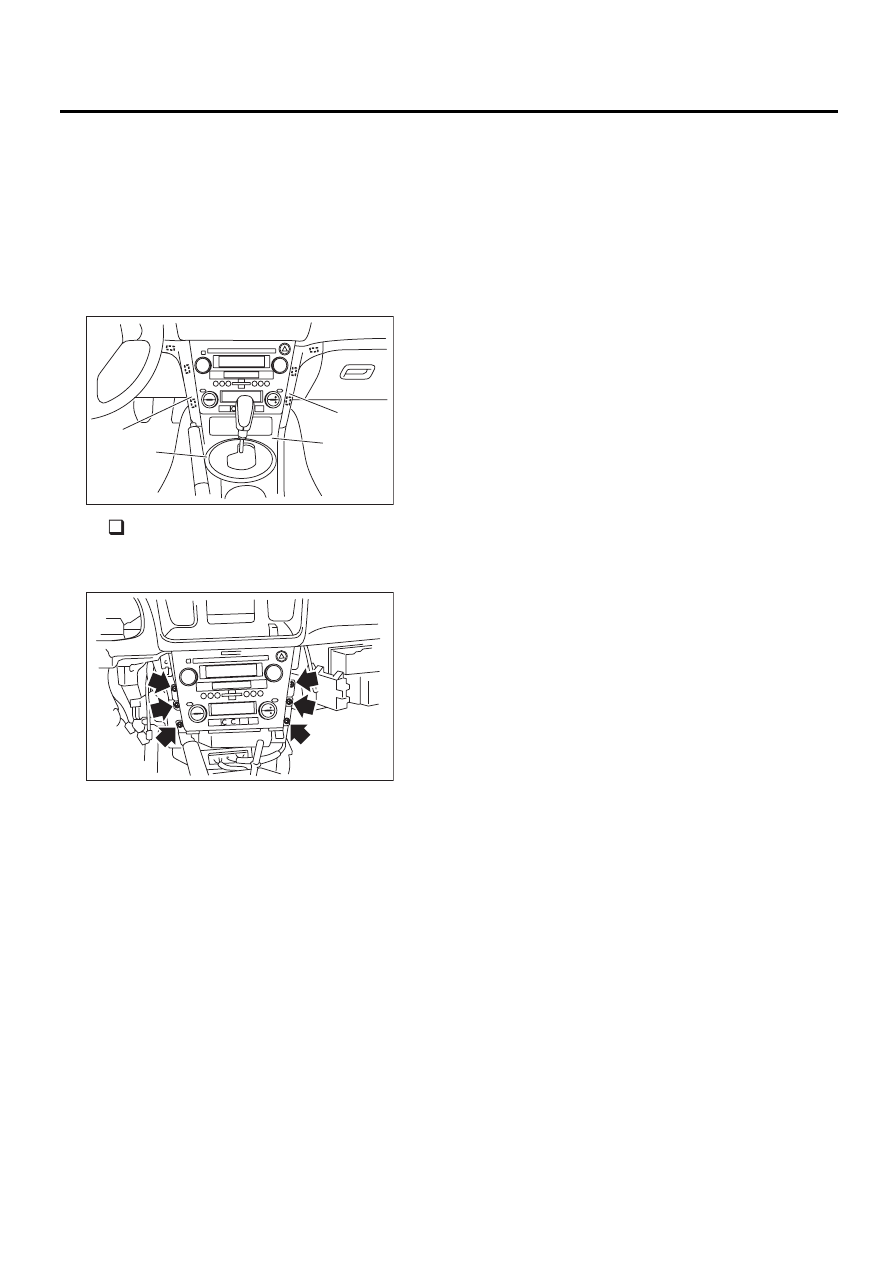

5. Аудиосистема

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите ящик консоли. <См. EI-56, СНЯТИЕ,
Ящик консоли.>
3) Снимите боковую декоративную накладку
консоли (A), кольцевой индикатор (B) и пере-
днюю панель консоли (C). <См. EI-54, СНЯТИЕ,
Отделение для перчаток.>

4) Отверните винты и не до конца извлеките
аудиосистему из центральной консоли.

5) Отсоедините разъем жгута проводов и ка-
бель антенного фидера, а затем снимите ау-
диосистему.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Положение фиксатора

(C)

(B)

(A)

ET-00247

(A)

ET-00248

ET-9

Передний динамик

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

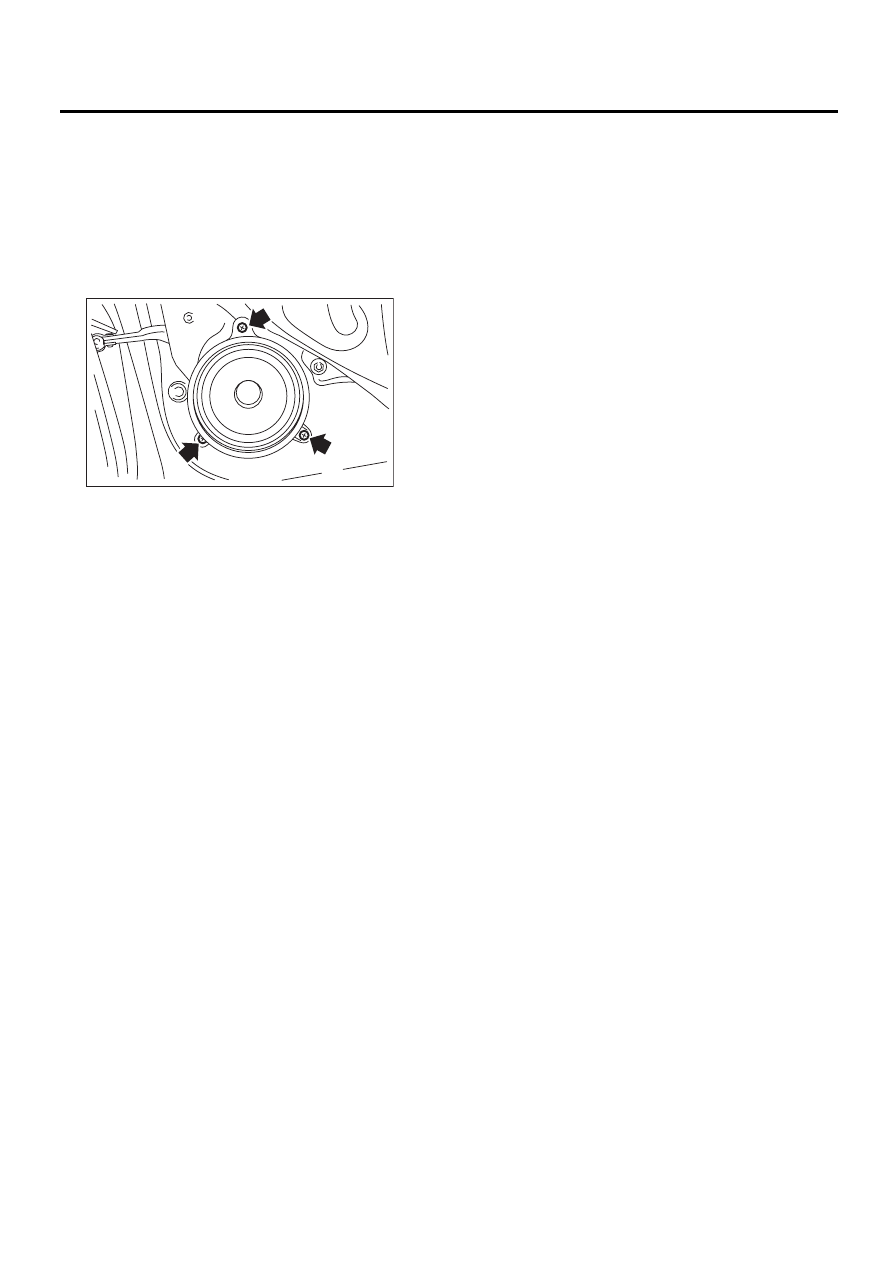

6. Передний динамик

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку передней
двери. <См. EI-51, СНЯТИЕ, Внутренняя отде-
лка двери.>
3) Отверните крепежные винты переднего ди-
намика.

4) Отсоедините разъем жгута проводов и сни-
мите передний динамик.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00080

ET-10

Высокочастотный динамик

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

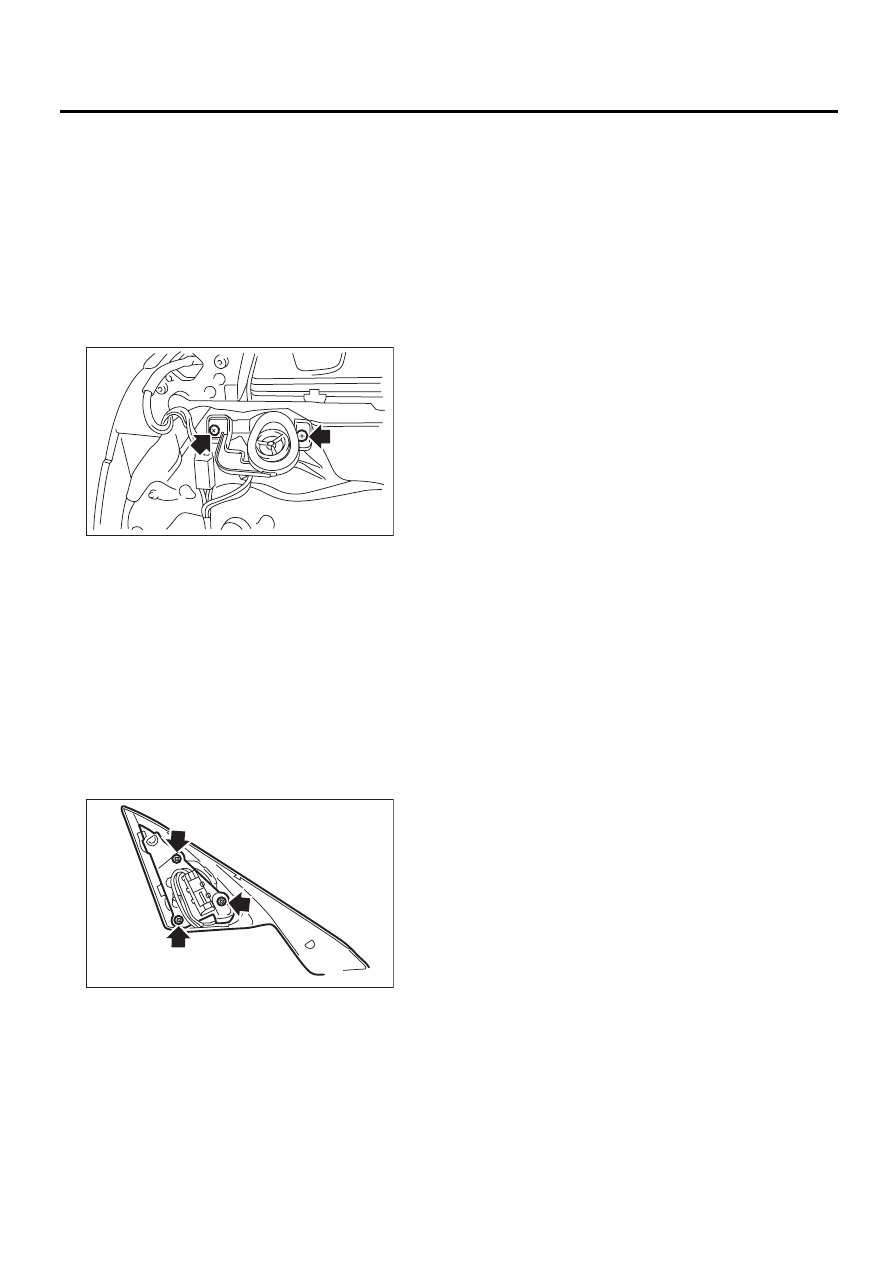

7. Высокочастотный динамик

A: СНЯТИЕ

1. МОДЕЛЬ С ВЫСОКОЧАСТОТНЫМ
ДИНАМИКОМ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку передней
двери. <См. EI-51, СНЯТИЕ, Внутренняя отде-
лка двери.>
3) Отверните крепежные винты высокочастот-
ного динамика.

4) Отсоедините разъем жгута проводов и сни-
мите высокочастотный динамик.

2. МОДЕЛЬ С АУДИОСИСТЕМОЙ
MCINTOSH

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку передней
двери. <См. EI-51, СНЯТИЕ, Внутренняя отде-
лка двери.>
3) Снимите крышку усилительной косынки.
<См. GW-18, СНЯТИЕ, Узел наружного зерка-
ла.>
4) Отсоедините разъем жгута проводов и сни-
мите высокочастотный динамик.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00081

ET-00082

ET-11

Среднечастотный динамик

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

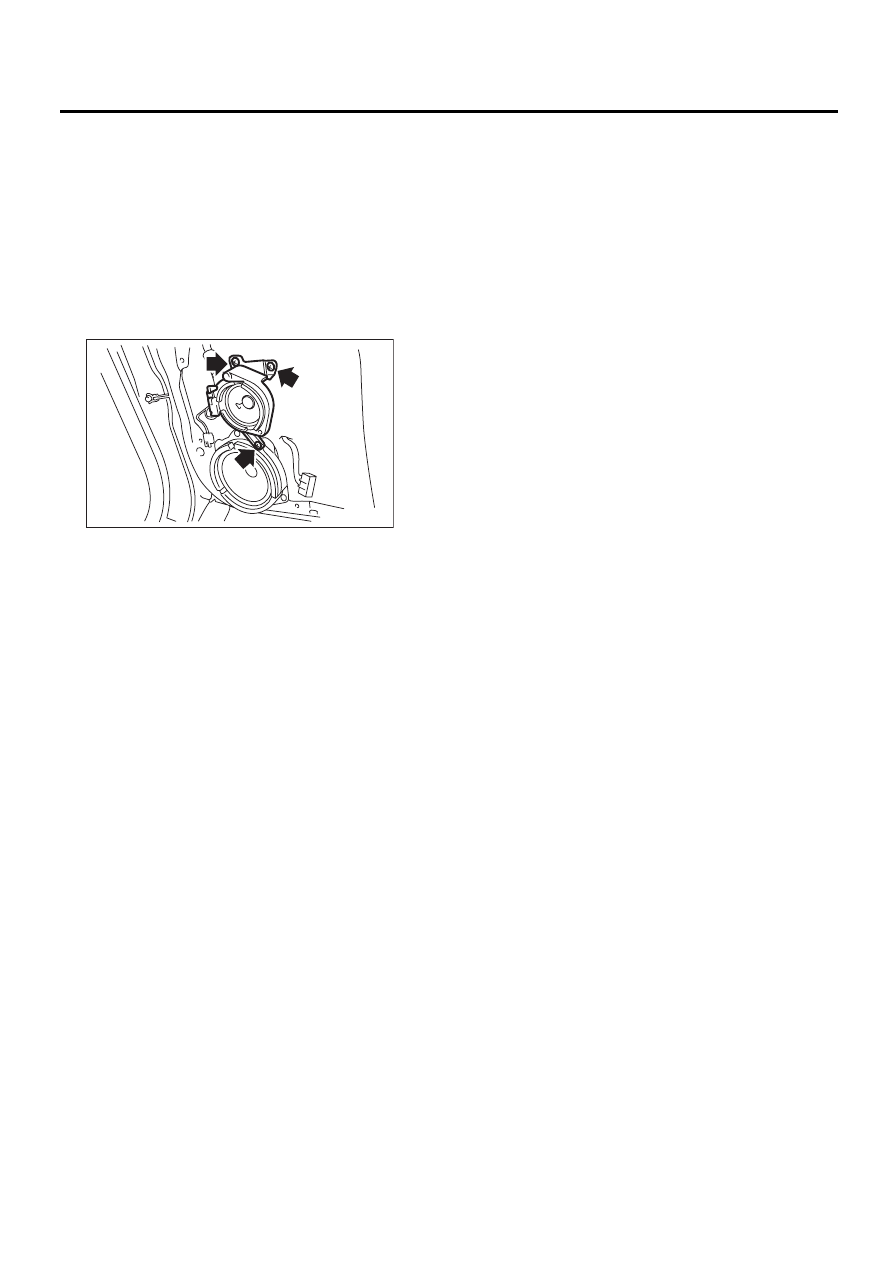

8. Среднечастотный динамик

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
Только для моделей с аудиосистемой McIntosh
1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку передней
двери. <См. EI-51, СНЯТИЕ, Внутренняя отде-
лка двери.>
3) Отверните крепежные винты среднечастот-
ного динамика.

4) Отсоедините разъем жгута проводов и сни-
мите среднечастотный динамик.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00083
