WW-22

Рычаг стеклоочистителя заднего стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

9. Рычаг стеклоочистителя

заднего стекла

A: СНЯТИЕ

1. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

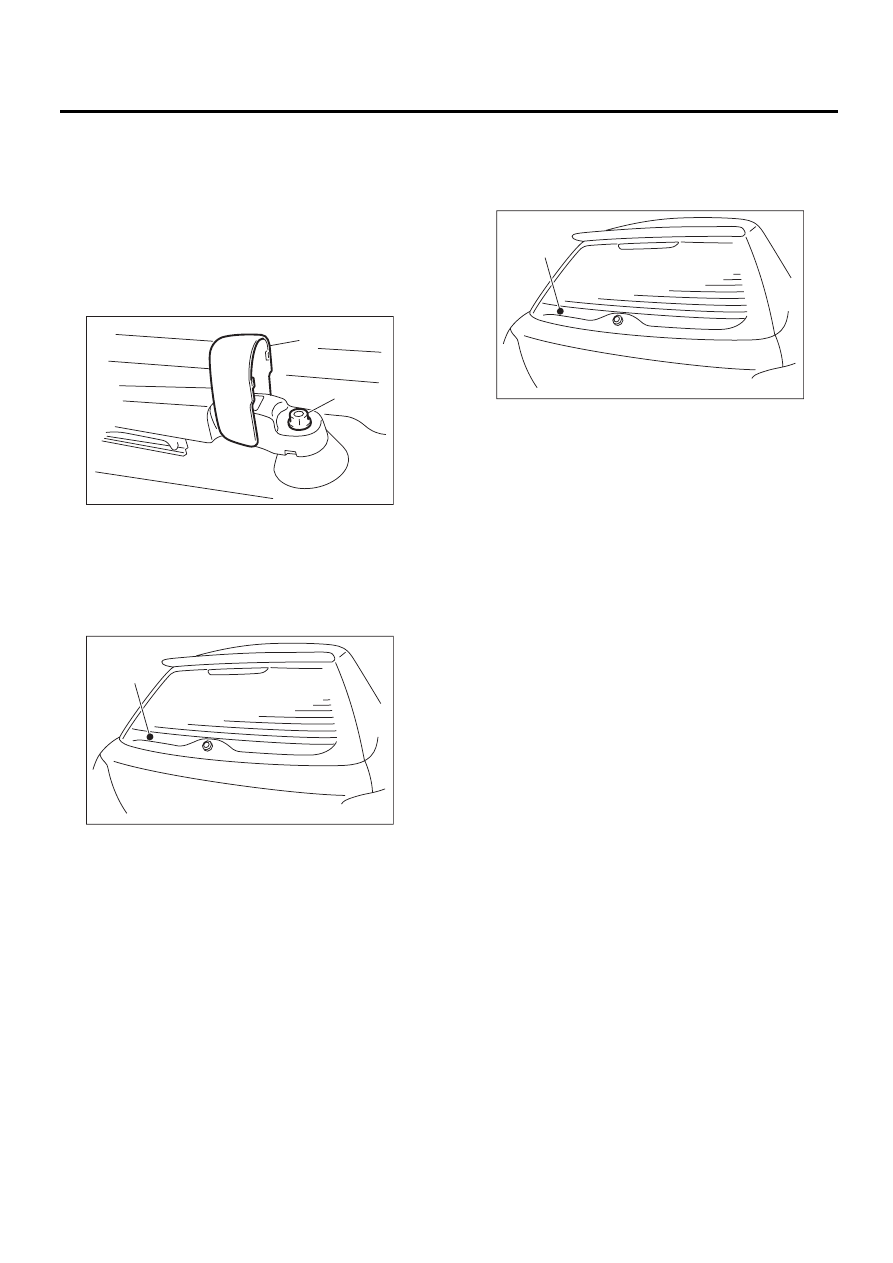

1) Отсоедините колпачок рычага стеклоочис-
тителя (A).
2) Отверните гайку (B), чтобы снять рычаг стек-
лоочистителя.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Включите стеклоочиститель заднего стекла
на один прогон.
3) Выровняйте щетку по метке (A) на стекле.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ”
в разделе “Общие сведения”.
<См. WW-5, СТЕКЛООЧИСТИТЕЛЬ ЗАДНЕ-
ГО СТЕКЛА
(МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ), УЗЕЛ,
Общие сведения.>

C: РЕГУЛИРОВКА

1) Включите стеклоочиститель заднего стекла
на один прогон.
2) Выровняйте щетку по метке (A) на стекле.

WW-00179

(A)

(B)

WW-00229

(A)

WW-00229

(A)

WW-23

Электродвигатель стеклоочистителя заднего стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

10.Электродвигатель

стеклоочистителя заднего
стекла

A: СНЯТИЕ

1. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Отсоедините провод массы от аккумулятора.
2) Снимите рычаг стеклоочистителя заднего
стекла. <См. WW-22МОДЕЛЬ С КУЗОВОМ
УНИВЕРСАЛ, СНЯТИЕ, Рычаг стеклоочистите-
ля заднего стекла.>
3) Снимите нижнюю отделку дверцы багажно-
го отсека. <См. EI-72, СНЯТИЕ, Внутренняя от-
делка дверцы багажного отсека.>

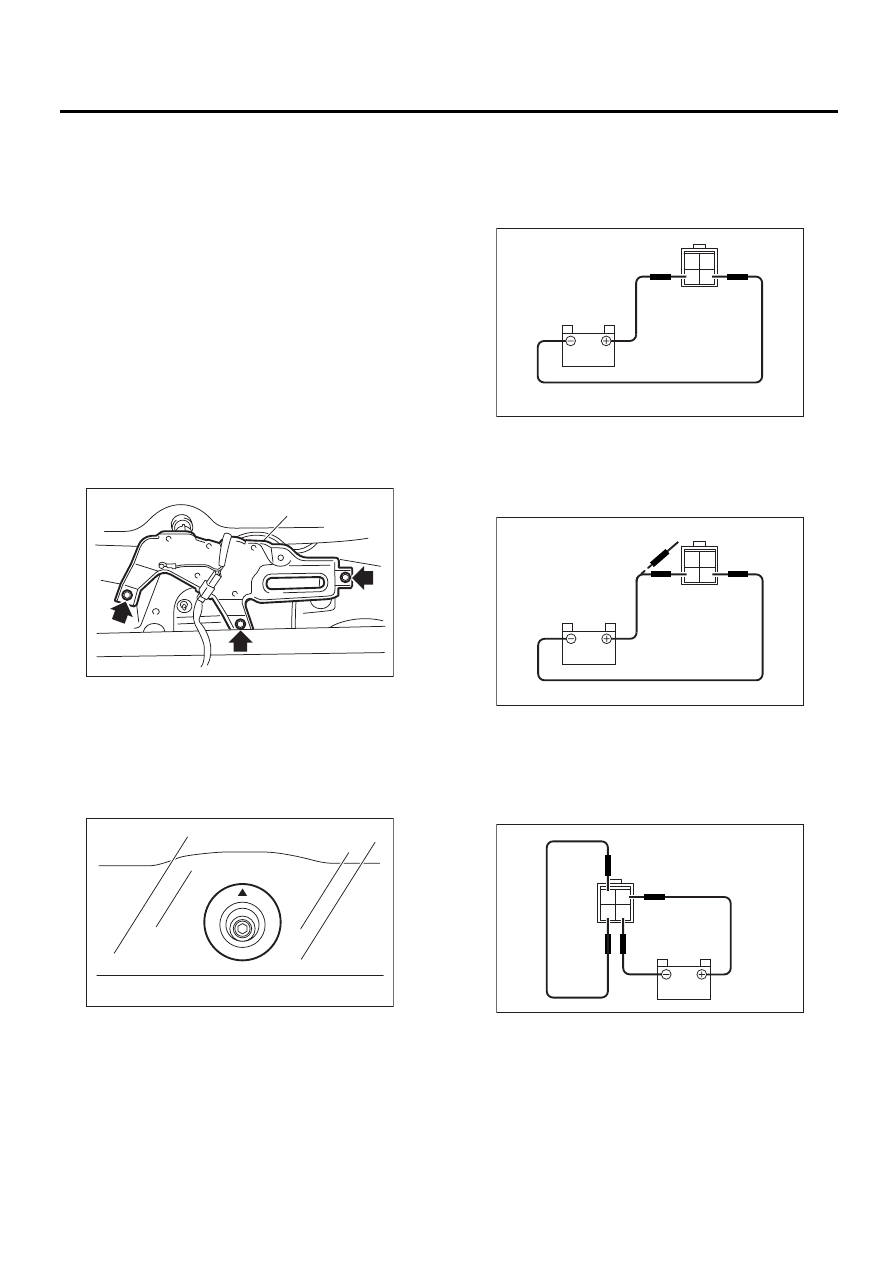

4) Отсоедините разъем жгута проводов узла
электродвигателя стеклоочистителя.
5) Отверните болты и снимите узел электро-
двигателя стеклоочистителя (A).

B: УСТАНОВКА

1. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Убедитесь, что стрелка на крышке оси обра-
щена вверх, как показано на рисунке.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ”
в разделе “Общие сведения”.
<См. WW-5, СТЕКЛООЧИСТИТЕЛЬ ЗАДНЕ-
ГО СТЕКЛА
(МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ), УЗЕЛ,
Общие сведения.>

C: ПРОВЕРКА

1) Подсоедините аккумуляторную батарею к
разъему электродвигателя стеклоочистителя
и убедитесь в том, что электродвигатель стек-
лоочистителя работает исправно.

2) Подсоедините аккумулятор к следующим
клеммам разъема, включите режим низкой
скорости электродвигателя стеклоочистителя,
после чего отсоедините клемму в середине хо-
да.

3) Подсоедините аккумулятор и убедитесь в
том, что электродвигатель стеклоочистителя
останавливается в положении автоматической
остановки, после того, как электродвигатель
снова начинает работать в режиме малых обо-
ротов.

(A)

WW-00183

WW-00185

2 1
4 3

WW-00186

2 1
4 3

WW-00187

2 1
4 3

WW-00032

WW-24

Омыватель заднего стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

11.Омыватель заднего стекла

A: СНЯТИЕ

1. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Снимите спойлер крыши. <См. EI-43, СНЯ-
ТИЕ, Спойлер крыши.>
2) Отсоедините шланг стеклоомывателя от
форсунки стеклоомывателя.

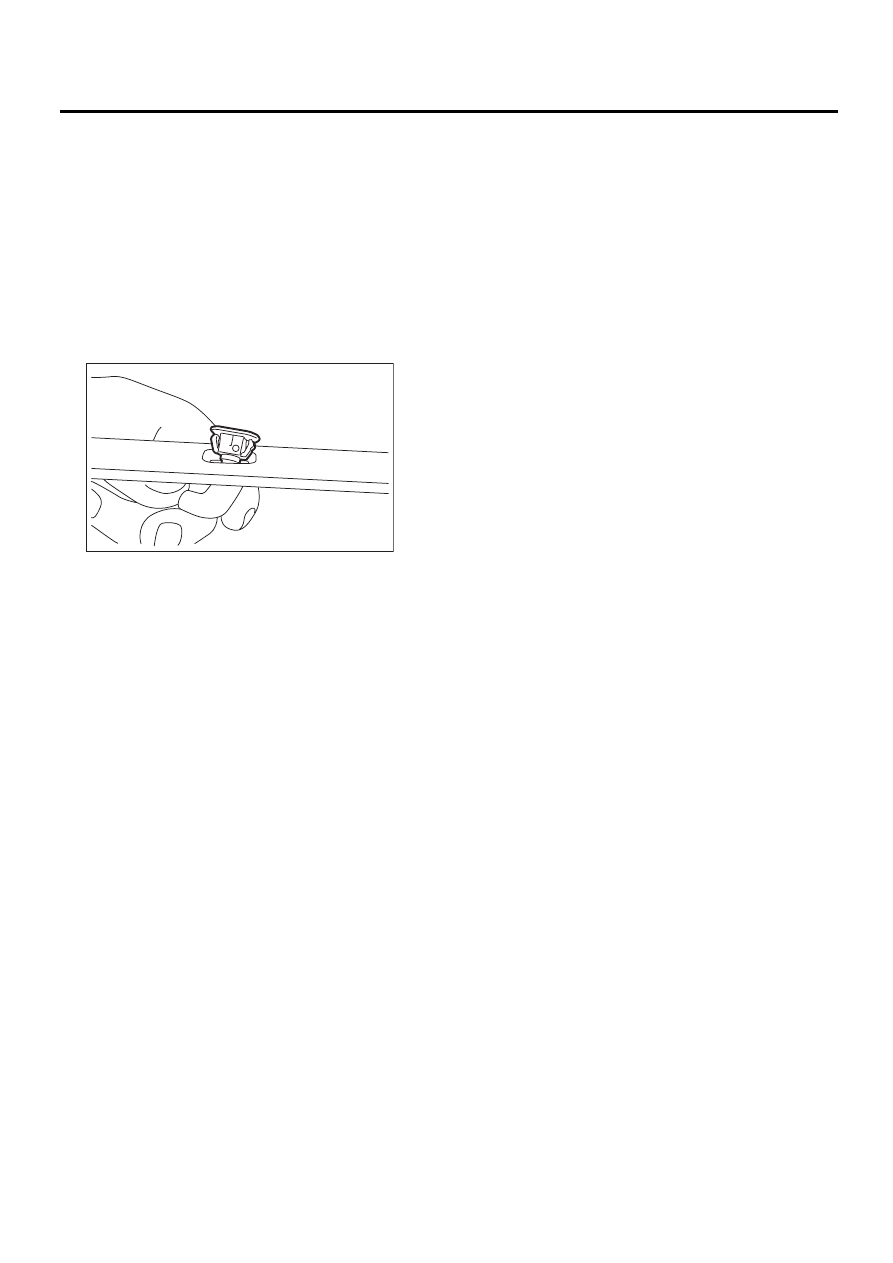

3) Прижмите лапку форсунки с обратной сто-
роны спойлера крыши при помощи отвертки с
плоским жалом или аналогичного инструмента
и снимите форсунку омывателя.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

• Убедитесь в том, что каналы форсунки и
шланги не забиты.
• Убедитесь в том, что шланг не перегнут.

WW-00214

WW-25

Омыватель фар

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

12.Омыватель фар

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите передний бампер. <См. EI-31, СНЯ-
ТИЕ, Передний бампер.>

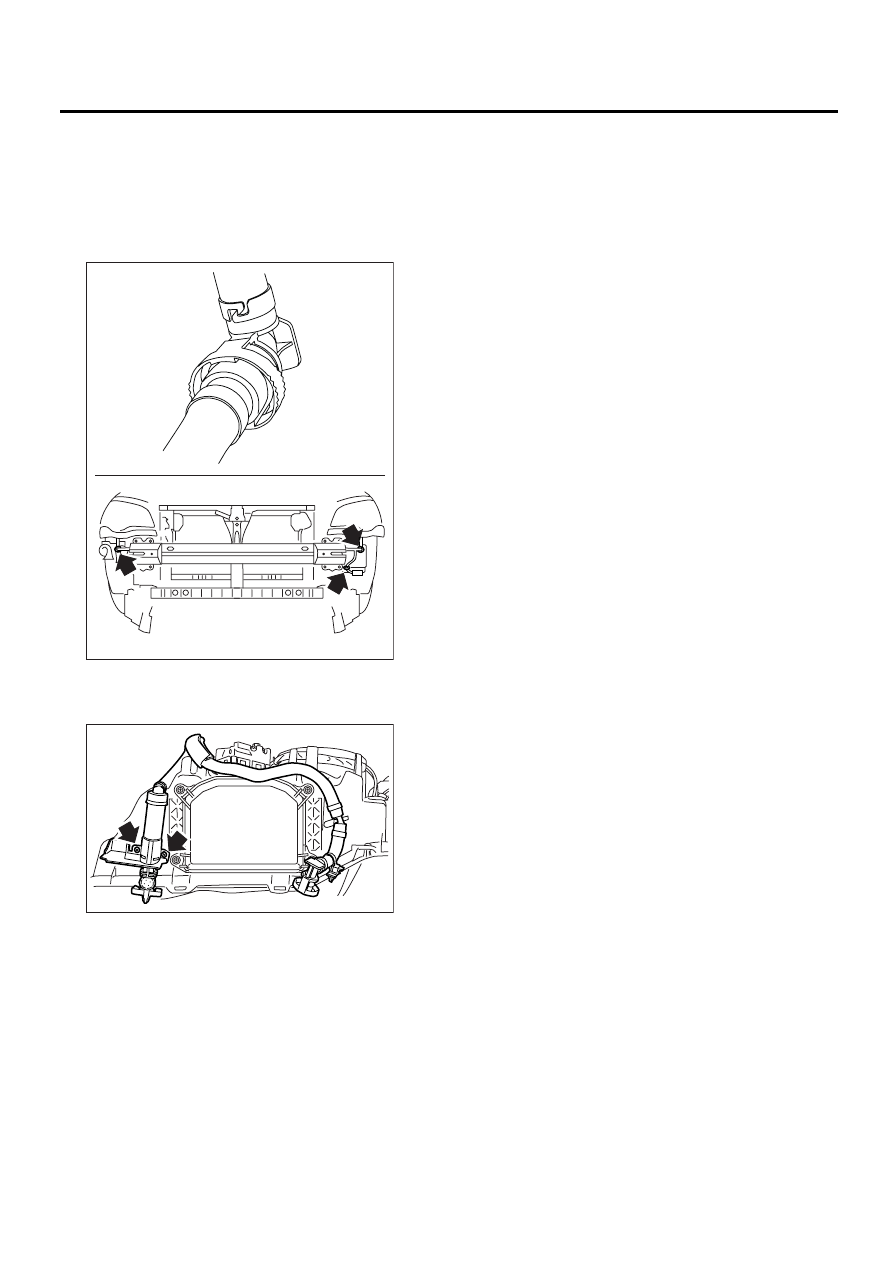

3) Отсоедините шланги.

4) Снимите узел фары. <См. LI-19, СНЯТИЕ,
Узел фары.>
5) Отверните винты, чтобы снять узел привода.

6) Снимите шланг с балки бампера.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-01646

WW-00446
