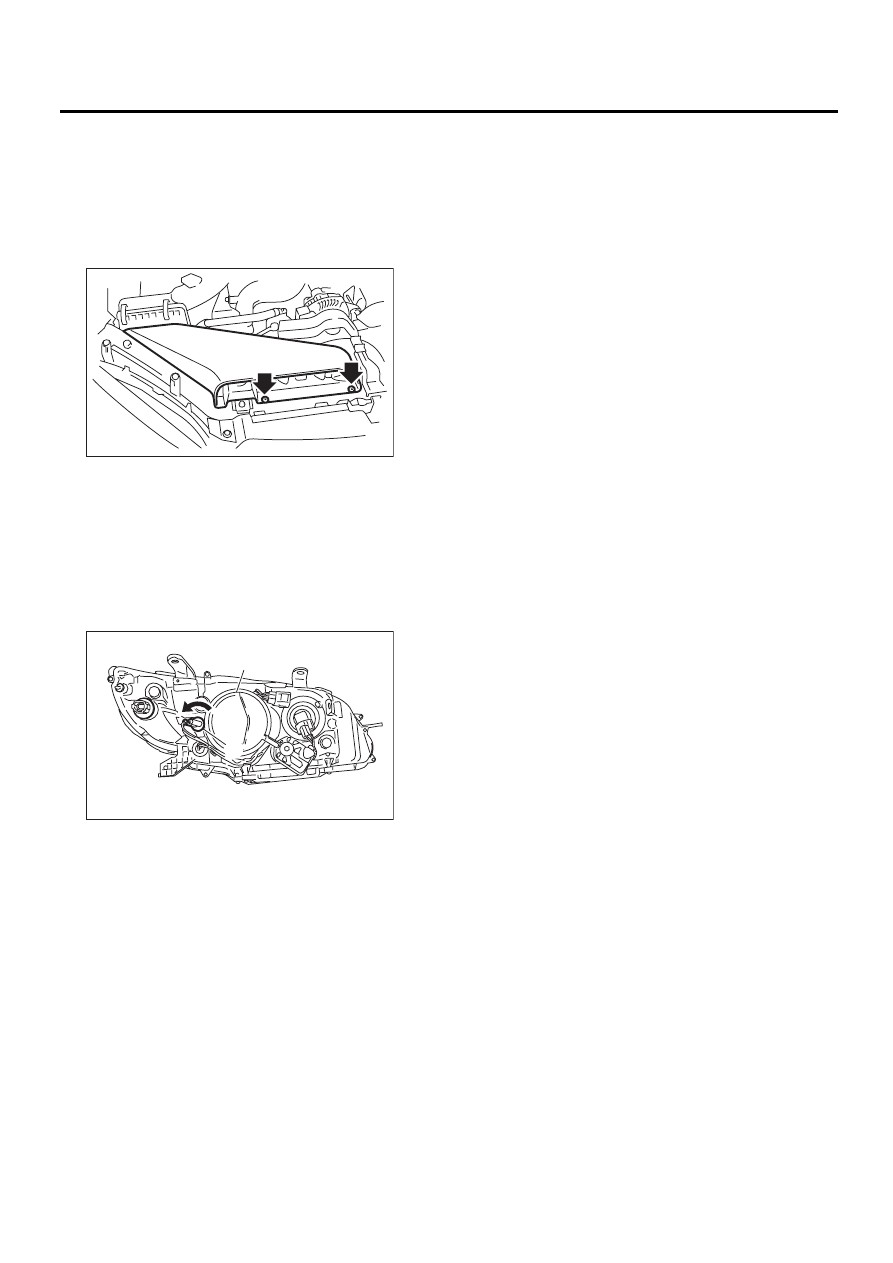

LI-26

Лампа стояночного/габаритного фонаря

СИСТЕМА ОСВЕЩЕНИЯ

16.Лампа стояночного/

габаритного фонаря

A: СНЯТИЕ

1) Снимите канал воздухозаборника. (При сня-
тии лампы правого габаритного/стояночного
фонаря).

2) Снимите крышку аккумулятора. (При снятии
лампы левого габаритного/стояночного фона-
ря).
3) Наклоните бачок омывателя до уровня за-
ливной горловины. (При снятии лампы левого
габаритного/стояночного фонаря).
4) Снимите заднюю крышку (В) фары ближнего
света.
5) Поверните патрон (А) и снимите лампу.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики
лампы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕ-
РИСТИКИ, Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

LI-00273

LI-00701

(A)

(A)

(B)

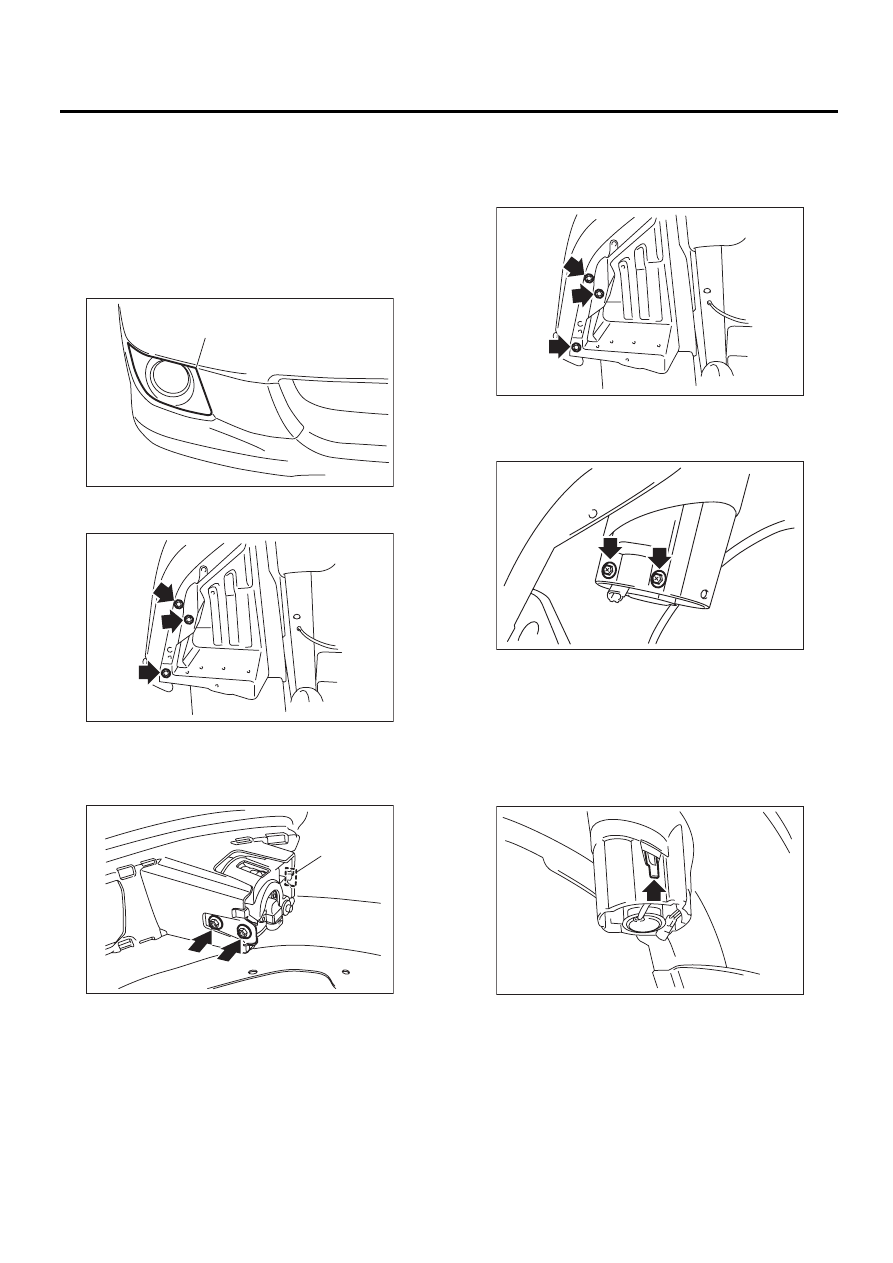

LI-27

Узел передней противотуманной фары

СИСТЕМА ОСВЕЩЕНИЯ

17.Узел передней

противотуманной фары

A: СНЯТИЕ

1. КРОМЕ МОДЕЛИ OUTBACK

1) Отсоедините провод массы от аккумулятора.
2) Снимите крышку (А) передней противоту-
манной фары.

3) Высвободите два фиксатора, а затем отвер-
ните нижний брызговик.

4) Отсоедините разъем жгута проводов.
5) Отверните крепежные болты и крепежные
лапки (A), затем, потянув назад, отсоедините
узел противотуманной фары.

2. МОДЕЛЬ OUTBACK

1) Отсоедините провод массы от аккумулятора.
2) Высвободите два фиксатора, а затем отвер-
ните нижний брызговик.

3) Отсоедините разъем жгута проводов.
4) Отверните крепежные болты и, потянув, от-
соедините узел противотуманной фары.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
При установке убедитесь, что установлен
верхний крючок узла противотуманной фа-
ры.

LI-00702

(A)

COM00043

LI-00703

(A)

COM00043

LI-00325

LI-00326

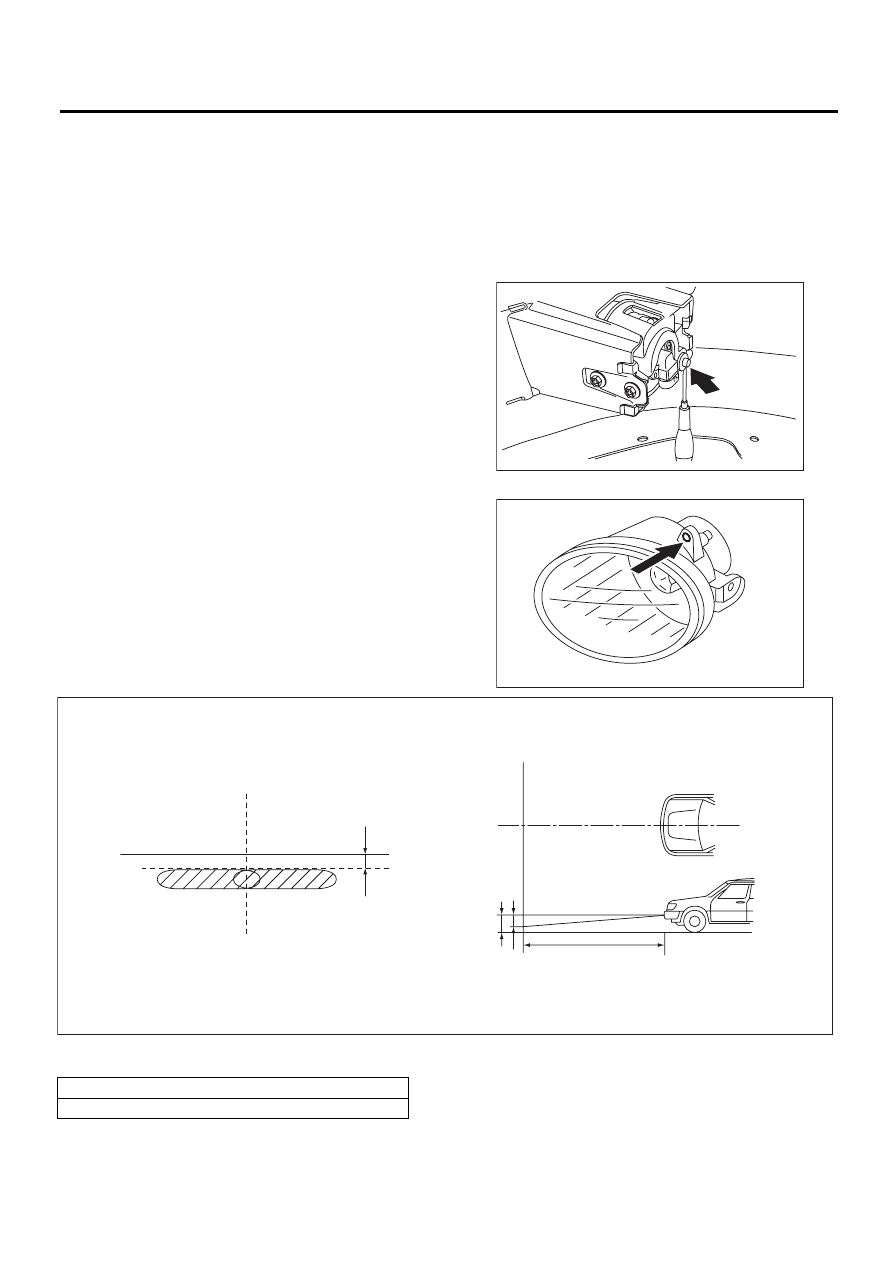

LI-28

Узел передней противотуманной фары

СИСТЕМА ОСВЕЩЕНИЯ

C: РЕГУЛИРОВКА

1. РЕГУЛИРОВКА СВЕТОВОГО ПУЧКА
ПРОТИВОТУМАННЫХ ФАР

ПРИМЕЧАНИЕ:
Перед проверкой уровня светового пучка про-
тивотуманных фар убедитесь в следующем:
• Участок вокруг противотуманной фары не
имеет повреждений или каких-либо иных де-
формаций.
• Автомобиль установлен на ровной поверх-
ности.
• Давление воздуха в шинах нормативное.
• Топливный бак автомобиля полностью за-
полнен.
1) Несколько раз качните автомобиль для нор-
мализации подвески.
2) Убедитесь, что место водителя занято.
3) Измерьте высоту центра противотуманной
фары.

4) Отрегулируйте форму светового пучка про-
тивотуманных фар, вставив крестообразную
отвертку в отверстие регулировочного винта.

ПРИМЕЧАНИЕ:
В моделях, отличных от модели OUTBACK,
снимите крышку передней противотуманной
фары, после чего проведите регулировку.
Кроме модели OUTBACK

Модель OUTBACK

LI-00704

LI-00572

(A)

Центральная ось автомобиля

(B)

3 м (10 футов)

(H)

Высота центра противотуманной фары

LI-00403

H

H

(A)

(A)

(B)

h

(h)

Высота [мм (дюймов)] при расстоянии 3 м (10 футов)

60 (2,38)

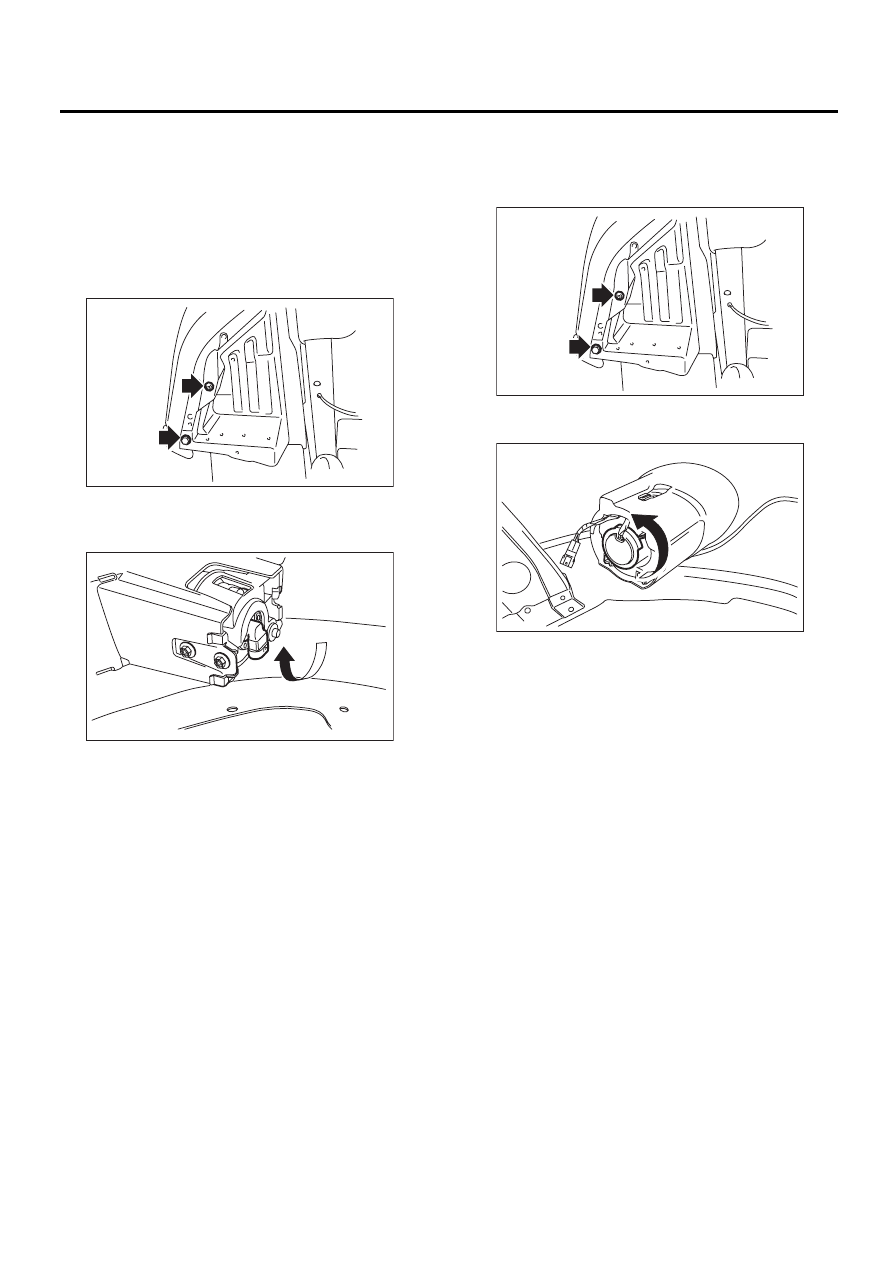

LI-29

Лампа передней противотуманной фары

СИСТЕМА ОСВЕЩЕНИЯ

18.Лампа передней

противотуманной фары

A: СНЯТИЕ

1. КРОМЕ МОДЕЛИ OUTBACK

1) Отсоедините провод массы от аккумулятора.
2) Высвободите два фиксатора, а затем отвер-
ните нижний брызговик.

3) Отсоедините разъем жгута проводов.
4) Прокрутите лампу, затем отсоедините лам-
пу противотуманной фары.

2. МОДЕЛЬ OUTBACK

1) Отсоедините провод массы от аккумулятора.
2) Высвободите два фиксатора, а затем отвер-
ните нижний брызговик.

3) Отсоедините разъем жгута проводов.
4) Снимите заднюю крышку.

5) Для снятия лампы противотуманной фары
снимите пружинный держатель.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики лам-
пы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ-
КИ, Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

LI-00288

LI-00705

LI-00288

LI-00722
