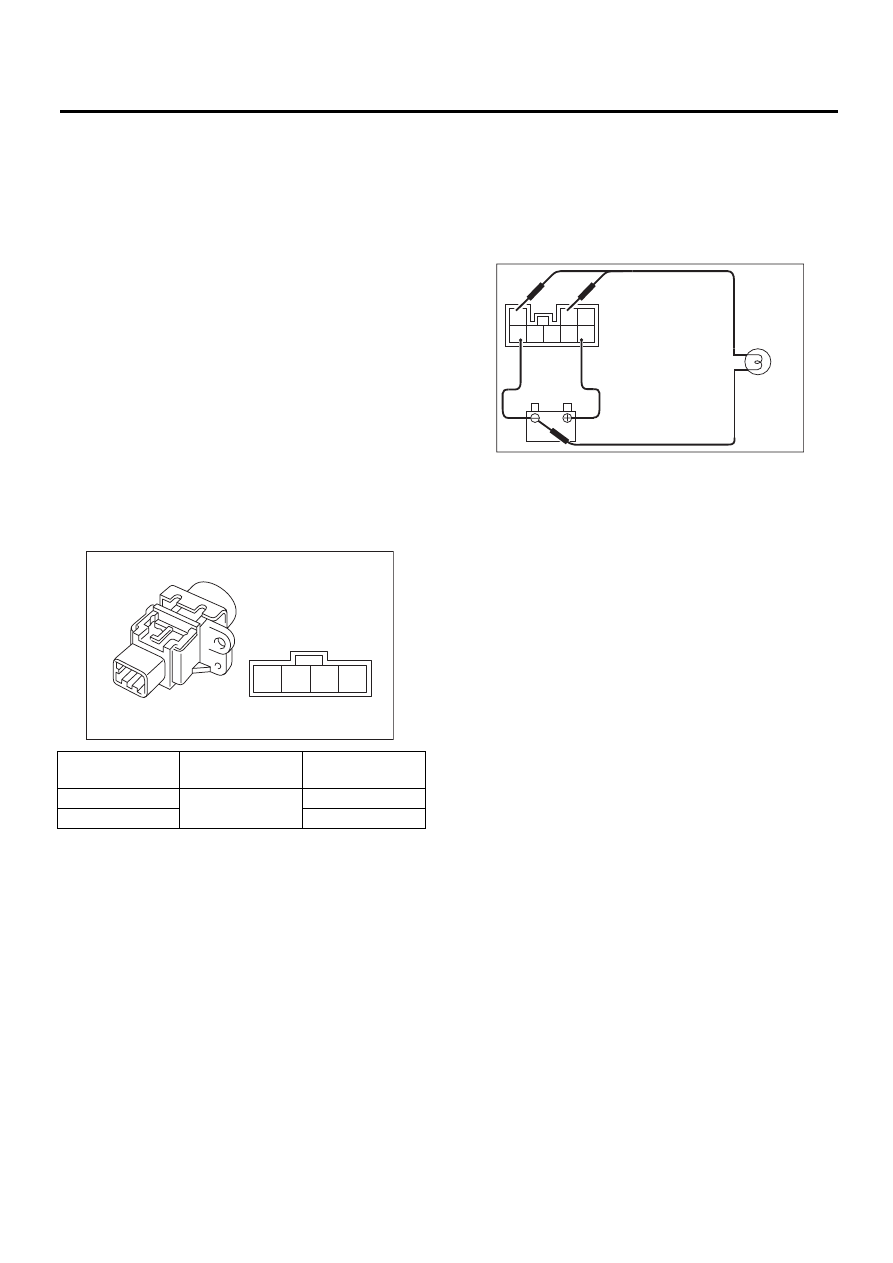

LI-6

Система указателей поворота и аварийной сигнализации

СИСТЕМА ОСВЕЩЕНИЯ

5. Система указателей

поворота и аварийной
сигнализации

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. УКАЗАТЕЛИ ПОВОРОТОВ И ФОНАРИ
АВАРИЙНОЙ СИГНАЛИЗАЦИИ

<См. WI-289, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Ука-
затели поворотов и фонари аварийной сигна-
лизации.>

B: ПРОВЕРКА

1. ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЕЙ
ПОВОРОТА

<См. LI-10, ПРОВЕРКА, Комбинированный пе-
реключатель (освещение).>

2. ВЫКЛЮЧАТЕЛЬ ФОНАРЕЙ
АВАРИЙНОЙ СИГНАЛИЗАЦИИ

Измерьте сопротивление между клеммами вы-
ключателя аварийной сигнализации.

3. МОДУЛЬ УКАЗАТЕЛЕЙ ПОВОРОТОВ
И ФОНАРЕЙ АВАРИЙНОЙ
СИГНАЛИЗАЦИИ

Подсоедините к модулю аккумулятор и лампу
указателя поворотов. Модуль функционирует
нормально, если при подаче электропитания
лампа мигает.

Положение вы-

ключателя

Номер клеммы

Нормативное

значение

OFF (ВЫКЛ)

2 и 3

1 МОм или более

ON (ВКЛ)

Менее 1 Ом

LI-00261

4

3

2

1

LI-00262

3

2 1

8 7 6 5 4

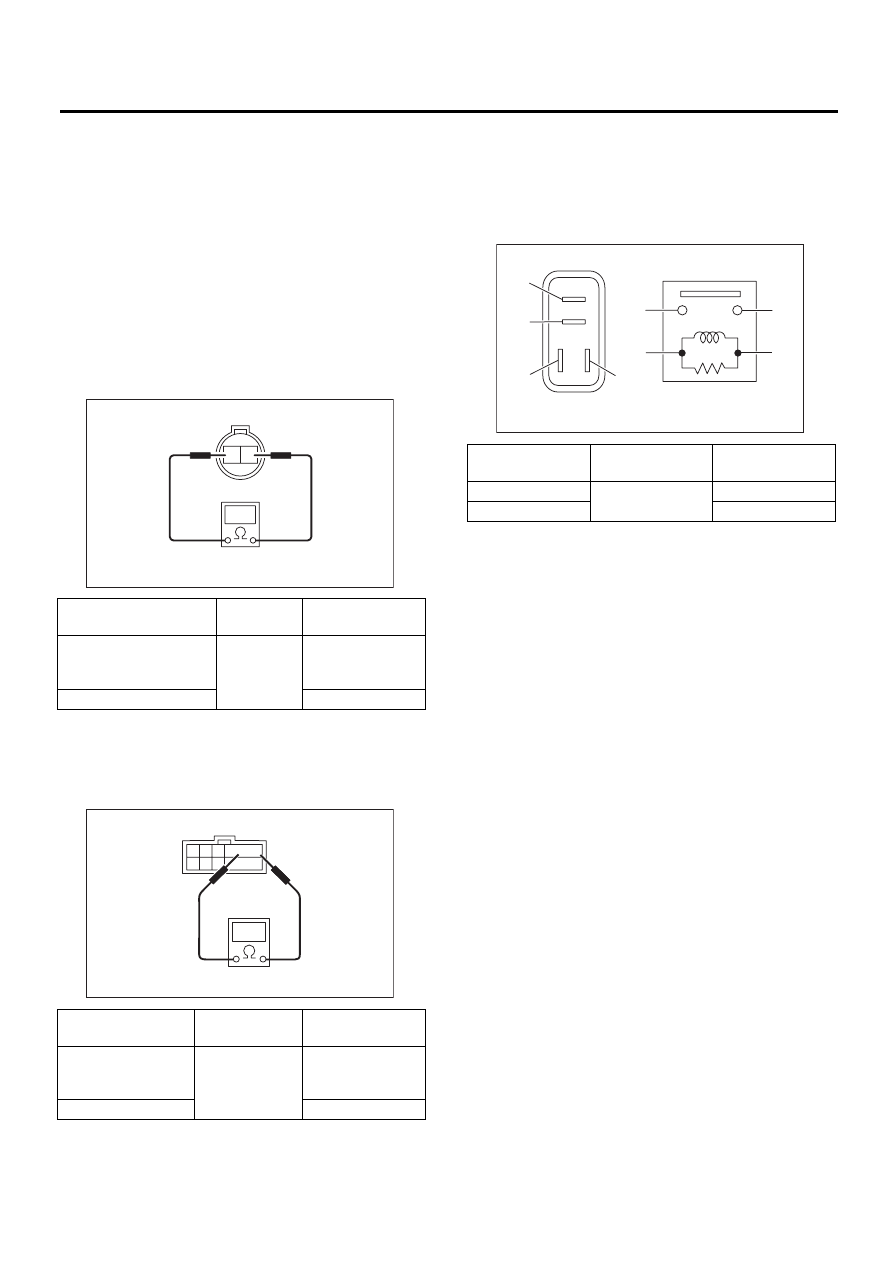

LI-7

Система фонарей заднего хода

СИСТЕМА ОСВЕЩЕНИЯ

6. Система фонарей заднего

хода

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ФОНАРЬ ЗАДНЕГО ХОДА

<См. WI-275, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система
фонарей заднего хода.>

B: ПРОВЕРКА

1. ВЫКЛЮЧАТЕЛЬ ФОНАРЕЙ ЗАДНЕГО
ХОДА (МОДЕЛЬ MT)

Измерьте сопротивление между клеммами пе-
реключателя фонарей заднего хода.

2. ВЫКЛЮЧАТЕЛЬ БЛОКИРАТОРА
(МОДЕЛЬ 4AT)

Измерьте сопротивление между клеммами вы-
ключателя блокиратора.

3. РЕЛЕ ФОНАРЯ ЗАДНЕГО ХОДА
(МОДЕЛЬ 5AT)

Измерьте сопротивление между клеммами ре-
ле фар при подсоединении клеммы № 4 к поло-
жительной клемме аккумулятора, а клеммы №
3 к клемме массы аккумулятора.

ПРИМЕЧАНИЕ:
Проверьте позиции, отличные от реле фонарей
заднего хода. <См. 4AT-51, ПРОВЕРКА, Вы-
ключатель блокиратора.>

Положение переклю-

чателя

Номер

клеммы

Нормативное

значение

Когда рычаг селектора
переведен в положе-
ние заднего хода.

1 и 2

Менее 1 Ом

Другие положения

1 МОм или более

Положение выклю-

чателя

Номер клеммы

Нормативное

значение

Когда рычаг селек-
тора находится в
диапазоне “R”

1 и 2

Менее 1 Ом

Другие положения

1 МОм или более

LI-00263

2

1

LI-00005

9

4 3 2 1

5

6

7

8

10

11

12

Проводимость

Номер клеммы

Нормативное

значение

Да

1 и 2

Менее 1 Ом

Нет

1 МОм или более

LI-00001

(1)

(2)

(1)

(4)

(2)

(3)

(3)

(4)

LI-8

Система стоп-сигналов

СИСТЕМА ОСВЕЩЕНИЯ

7. Система стоп-сигналов

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. СТОП-СИГНАЛ

<См. WI-277, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Систе-
ма фонарей стоп-сигналов.>

B: ПРОВЕРКА

1. ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ

Измерьте сопротивление между клеммами вы-
ключателя стоп-сигналов.

(1) Модели без системы круиз-контроля

(2) Модели с системой круиз-контроля

Положение вы-

ключателя

Номер клеммы

Нормативное

значение

При нажатой пе-
дали тормоза

Модели без системы

круиз-контроля: 1 и 2

Менее 1 Ом

При отпущенной
педали тормоза

Модели с системой

круиз-контроля: 2 и 3

1 МОм или бо-

лее

LI-00265

3

4

1

2

1

2

(1)

(2)

LI-9

Система освещения салона

СИСТЕМА ОСВЕЩЕНИЯ

8. Система освещения салона

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ОСВЕЩЕНИЕ САЛОНА

<См. WI-293, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема освещения салона.>

B: ПРОВЕРКА

1. ДАТЧИК ОТКРЫТИЯ ДВЕРИ

Измерьте сопротивление между клеммами
датчика открытия двери.

2. ПЕРЕКЛЮЧАТЕЛЬ ОТПИРАНИЯ
ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

Измерьте сопротивление между клеммами пе-
реключателя отпирания дверцы багажного от-
сека.

3. ВЫКЛЮЧАТЕЛЬ ПОДСВЕТКИ
БАГАЖНИКА

Измерьте сопротивление между клеммами вы-
ключателя подсветки багажника.

Положение датчика

Номер клем-

мы

Нормативное

значение

При открытой двери

1 и 3

Менее 1 Ом

При закрытой двери

1 МОм или более

Положение переклю-

чателя

Номер

клеммы

Нормативное

значение

При открытой дверце

1 и 2

Менее 1 Ом

При закрытой дверце

1 МОм или более

LI-00007

1
2
3

LI-00276

1

2

Положение выключателя

Номер

клеммы

Нормативное

значение

Когда крышка багажника
открыта

1 и 3

Менее 1 Ом

Когда крышка багажника
закрыта

1 МОм или более

LI-00277

1

2

3
