Subaru Legacy (2008 год). Руководство - часть 96

CO(H4SO)-24

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

6. Радиатор

A: СНЯТИЕ

ОСТОРОЖНО:
Радиатор находится под давлением. Перед
тем, как начать работать с радиатором, дож-
дитесь охлаждения двигателя.

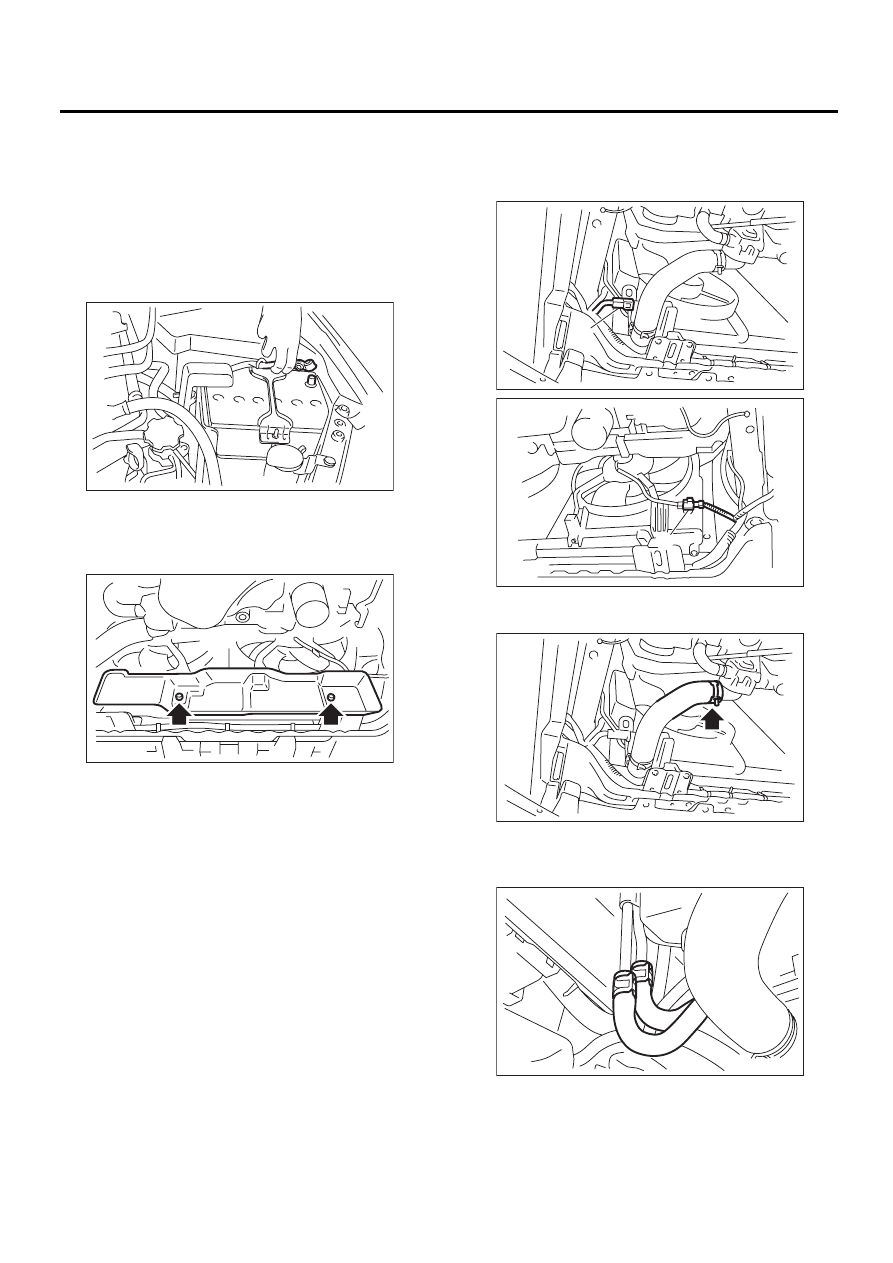

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Поднимите автомобиль на подъемнике.
4) Снимите нижний кожух.
5) Снимите теплозащитный экран с радиатора.
(Модели без подогревателя ATF)

6) Полностью слейте охлаждающую жидкость
двигателя. <См. CO(H4SO)-15, СЛИВ ОХЛАЖ-
ДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА,
Охлаждающая жидкость двигателя.>

7) Отсоедините разъем электродвигателя ос-
новного вентилятора радиатора (A) и разъем
электродвигателя вспомогательного радиато-
ра (B).

8) Отсоедините выпускной шланг радиатора от
крышки термостата.

9) Отсоедините шланги ATF от трубок ATF.
(Модели без подогревателя ATF)
Заткните трубку ATF во избежание утечки ATF.

10) Опустите автомобиль.
11) Отсоедините переливной шланг.

IN-00203

CO-02355

CO-00274

(A)

CO-00275

(B)

CO-00270

CO-00253

CO(H4SO)-25

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

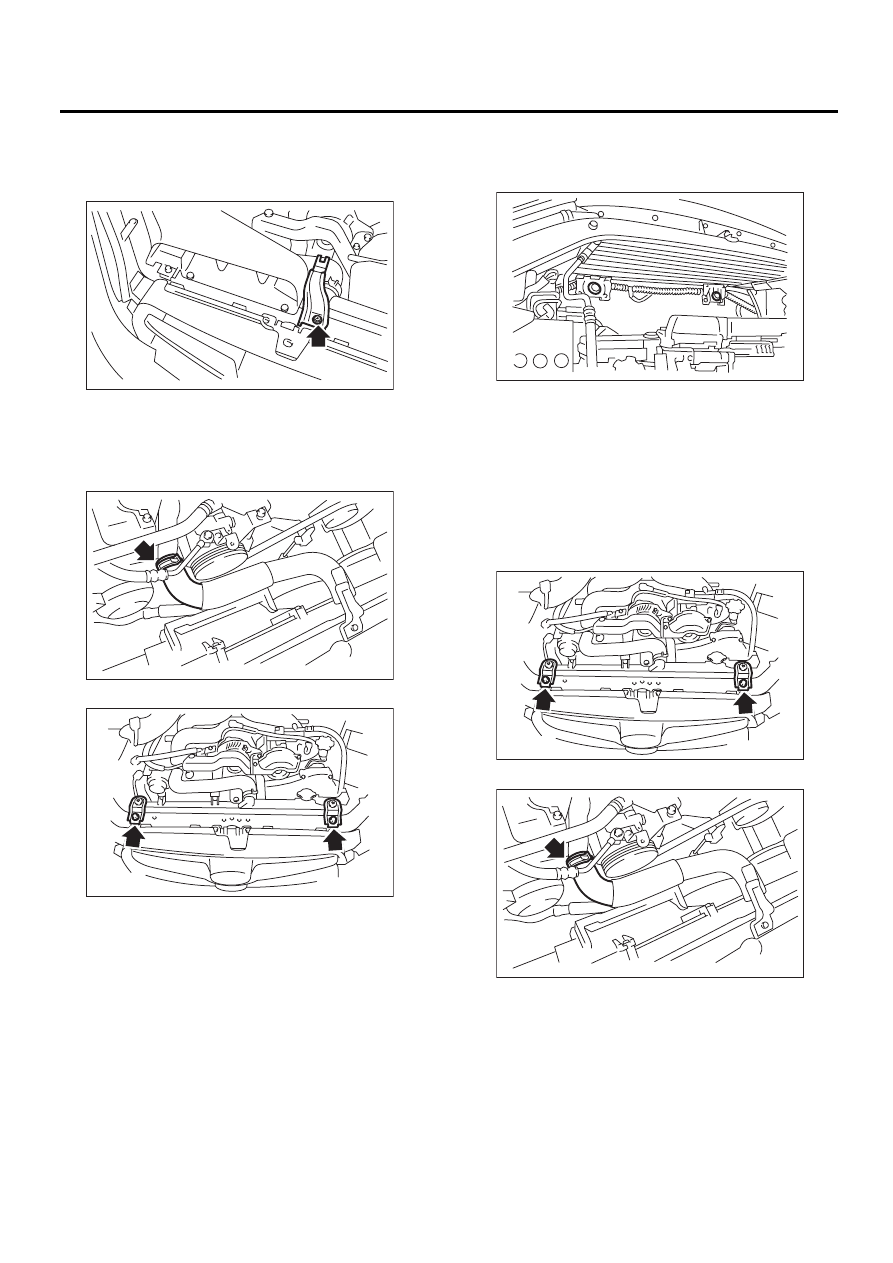

12) Снимите расширительный бачок. <См.
CO(H4SO)-33, СНЯТИЕ, Расширительный ба-
чок.>
13) Снимите держатель стойки капота.

14) Снимите воздухозаборный короб. <См.
IN(H4SO)-8, СНЯТИЕ, Воздухозаборный ко-
роб.>
15) Отсоедините впускные шланги радиатора
от двигателя.

16) Снимите верхние кронштейны радиатора.

17) Поднимите радиатор вверх и снимите его с
автомобиля.

B: УСТАНОВКА

1) Установите нижнюю подушку радиатора в
отверстие на нижнем кронштейне радиатора.

2) Установите радиатор на автомобиль.

ПРИМЕЧАНИЕ:
Штыри на нижней стороне радиатора должны
попасть в нижние подушки радиатора со сторо-
ны кузова.
3) Установите верхние кронштейны радиатора
и затяните болты.

Момент затяжки:

12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

4) Присоедините впускной шланг радиатора.

5) Установите воздухозаборный короб. <См.
IN(H4SO)-8, УСТАНОВКА, Воздухозаборный
короб.>

CO-00276

CO-00277

CO-00278

CO-00041

CO-00278

CO-00277

CO(H4SO)-26

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

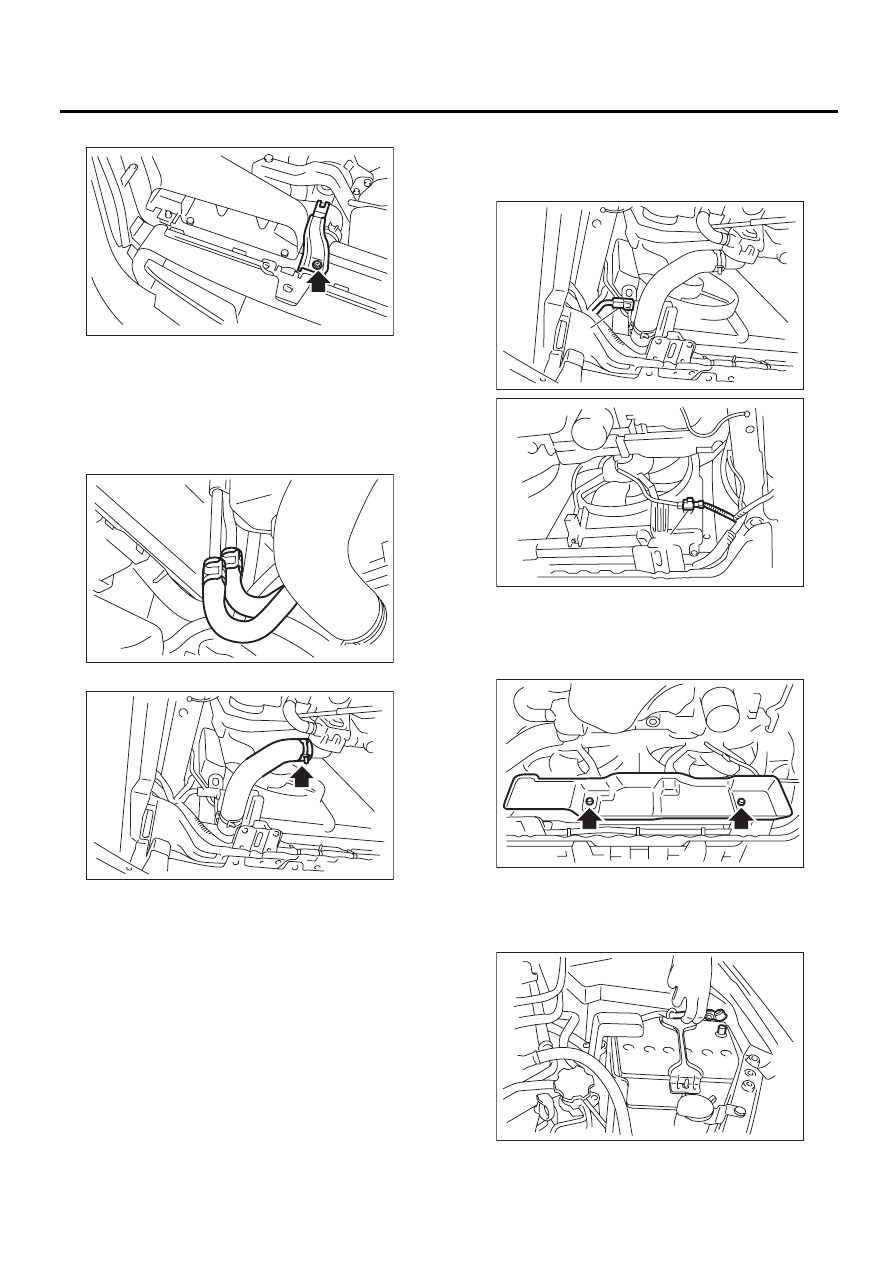

6) Установите держатель стойки капота.

7) Установите расширительный бачок. <См.
CO(H4SO)-33, УСТАНОВКА, Расширительный
бачок.>
8) Присоедините переливной шланг.
9) Поднимите автомобиль на подъемнике.
10) Присоедините шланг ATF. (Модели без по-
догревателя ATF)

11) Присоедините выпускной шланг радиатора.

12) Подключите разъем электродвигателя ос-
новного вентилятора радиатора (A) и разъем
электродвигателя вспомогательного радиато-
ра (B).

13) Установите теплозащитный экран. (Моде-
ли без подогревателя ATF)

Момент затяжки:

3,0 Нм (0,3 кгс-м, 2,2 фунт-сила-фут)

14) Установите нижний кожух.
15) Опустите автомобиль.
16) Присоедините провод массы к аккумулято-
ру.

CO-00276

CO-00253

CO-00270

CO-00274

(A)

CO-00275

(B)

CO-02355

IN-00203

CO(H4SO)-27

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

17) Залейте охлаждающую жидкость двигате-
ля. <См. CO(H4SO)-15, ЗАЛИВКА ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Ох-
лаждающая жидкость двигателя.>
18) Проверьте уровень ATF. (модель AT)<См.
4AT-29, ПРОВЕРКА, ATF.>

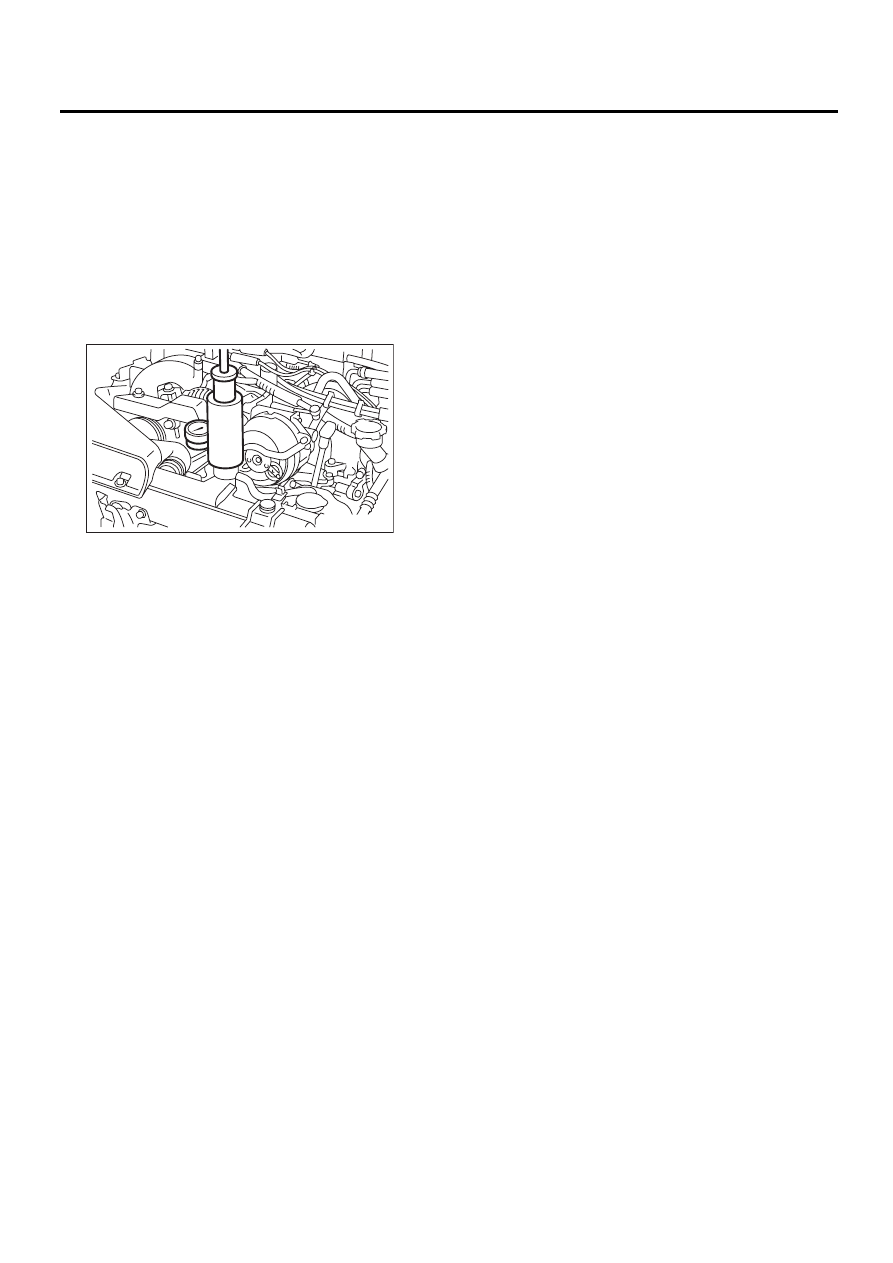

C: ПРОВЕРКА

1) Снимите крышку радиатора, заполните ра-
диатор охлаждающей жидкостью двигателя,
затем установите тестер на место установки
крышки.

2) Подайте давление 157 кПа (1,6 кгс/см

2

, 23

фунта/кв.дюйм) на радиатор, и проверьте сле-
дующие позиции.
• Утечка из радиатора или из его окружения
• Утечка из шланга или соединений

ОСТОРОЖНО:
• Двигатель должен быть выключен.
• Заранее вытрите охлаждающую жид-
кость в местах проверки.
• Следите за тем, чтобы охлаждающая жид-
кость не выплеснулась при снятии тестера.
• Будьте осторожны, чтобы не деформиро-
вать заливную горловину радиатора при ус-
тановке и снятии тестера.

CO-00094
