2. Wiper and Washer System

S902394

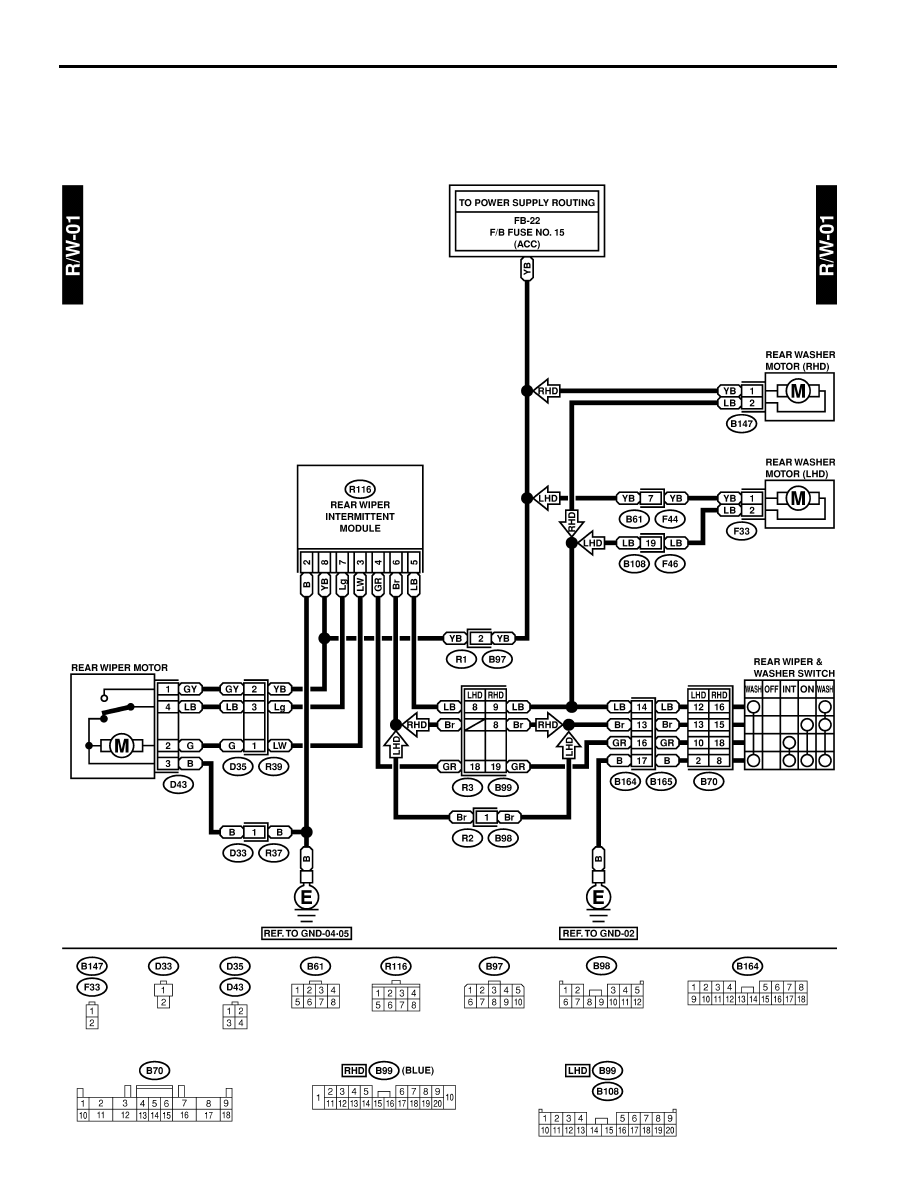

A: SCHEMATIC

S902394A21

2. WIPER AND WASHER (REAR)

S902394A2102

SG51-21

WW-2

WIPER AND WASHER SYSTEM

Wiper and Washer Systems

3. Combination Switch (Wiper)

S902395

C: INSPECTION

S902395A10

쐌

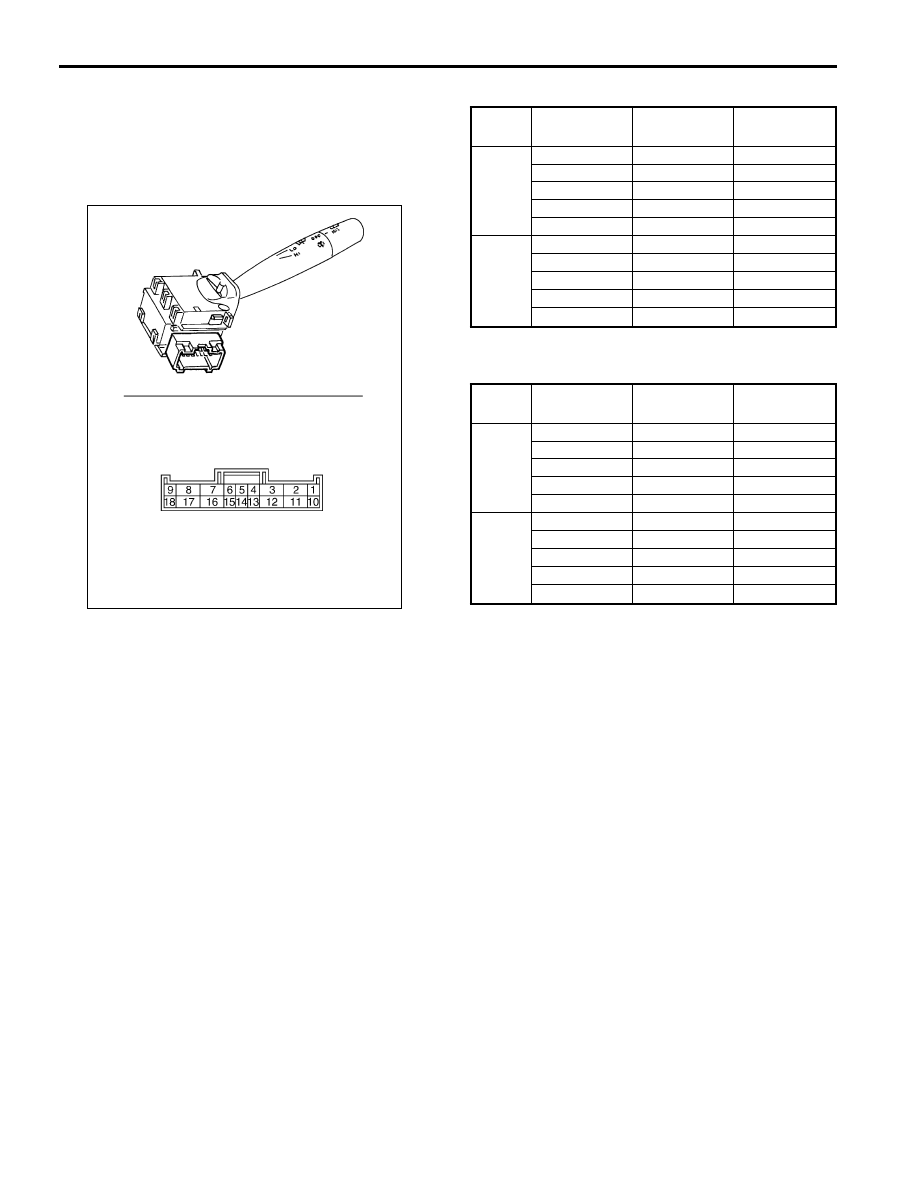

Inspect the continuity between each connector

terminal.

S6M0137

LHD model:

Switch position

Test

connection

Specified

condition

FRONT

OFF

7 — 16

Continuity

INT

7 — 16

Continuity

LO

7 — 17

Continuity

HI

8 — 17

Continuity

Washer ON

2 — 11

Continuity

REAR

Washer ON

2 — 10 — 12

Continuity

OFF

—

No continuity

INT

2 — 13

Continuity

ON

2 — 10

Continuity

Washer ON

2 — 10 — 12

Continuity

If continuity is not as specified, replace the switch.
RHD model:

Switch position

Test

connection

Specified

condition

FRONT

OFF

3 — 12

Continuity

INT

3 — 12

Continuity

LO

3 — 11

Continuity

HI

2 — 11

Continuity

Washer ON

8 — 17

Continuity

REAR

Washer ON

8 — 16 — 18

Continuity

OFF

—

No continuity

INT

8 — 15

Continuity

ON

8 — 18

Continuity

Washer ON

8 — 16 — 18

Continuity

If continuity is not as specified, replace the switch.

WW-3

COMBINATION SWITCH (WIPER)

Wiper and Washer Systems

쐌

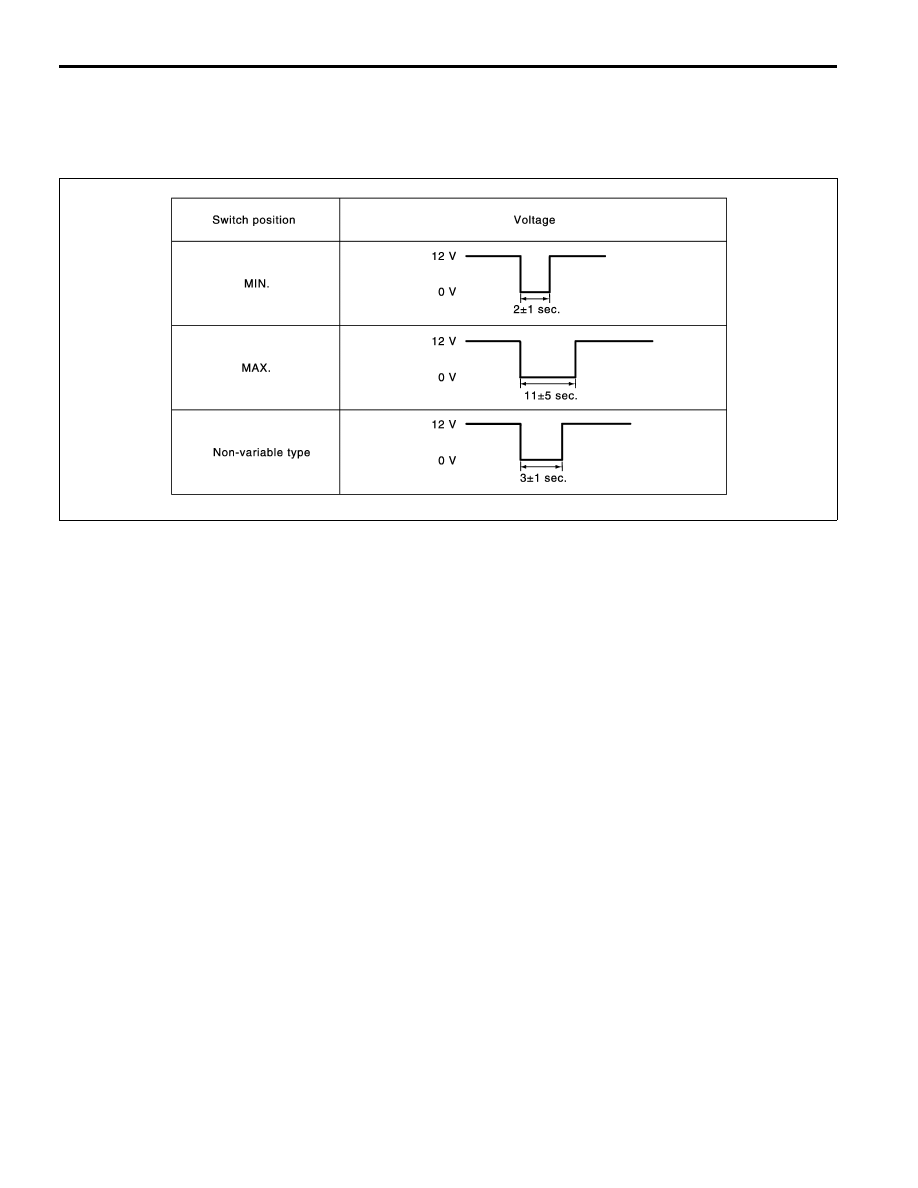

Intermittent operation inspection

1) Turn the wiper switch to INT.
2) Adjust the intermittent control switch to MAX.
3) Apply battery voltage to switch terminals 16 and 2, and inspect the voltage of terminals 7 and 2. (Mea-
sure the voltage from after the second time the wiper stops.)

B6M1465B

If operation is not as specified, replace the switch.
