Subaru BRZ (2012 year). Manual - part 11





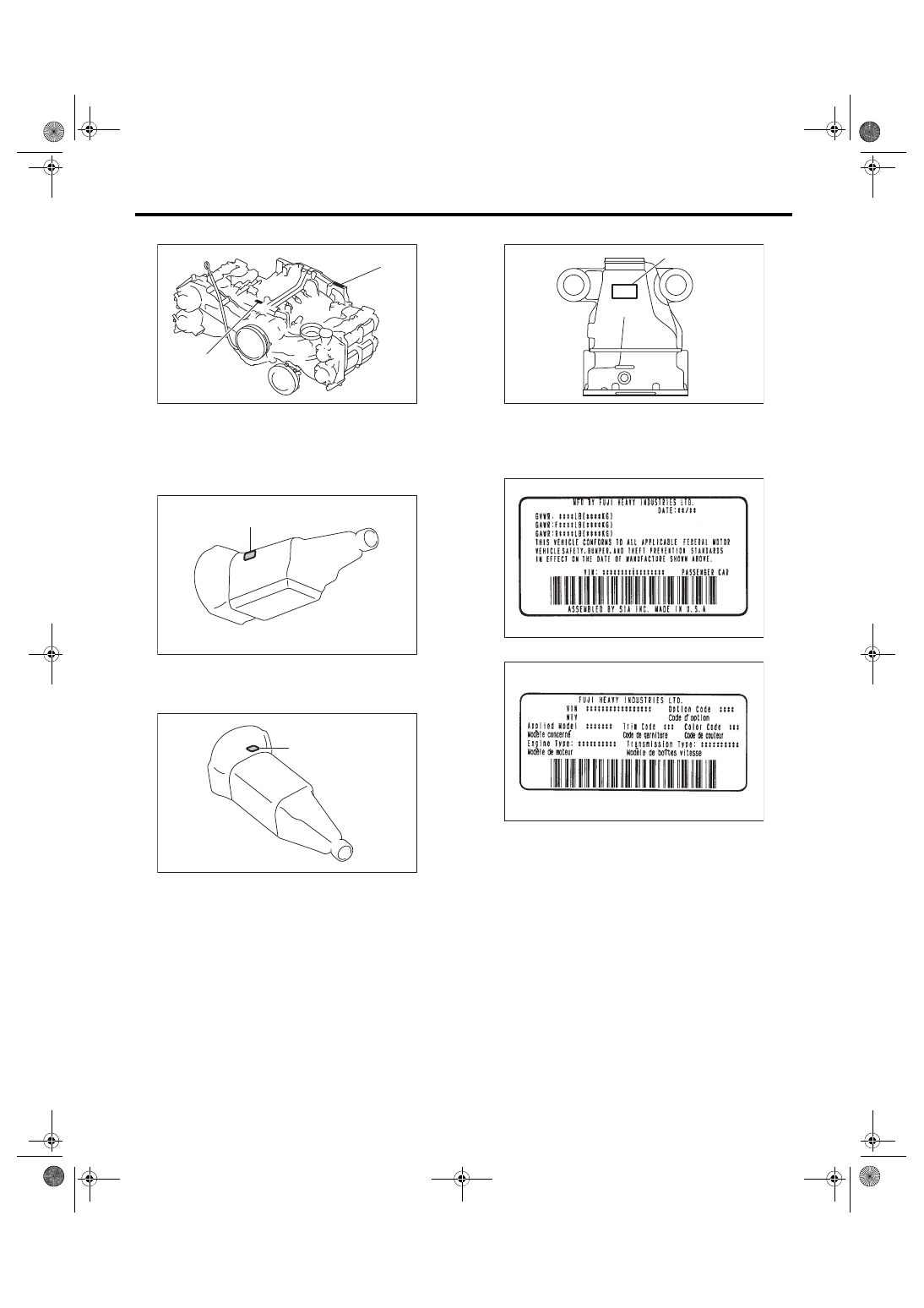

ID-3

Identification

IDENTIFICATION

•

ENGINE

•

AUTOMATIC TRANSMISSION

AT

•

MANUAL TRANSMISSION

•

REAR DIFFERENTIAL

•

FMVSS LABEL, CMVSS LABEL

Example (FMVSS label)

•

MODEL NUMBER LABEL

(1) Engine serial number
(2) Engine type (casting) cylinder block upper side

(1) Transmission serial No. (label)

(1) Identification label

ID-00384

(2)

(1)

(1)

ID-00402

(1)

ID-00403

(1) Identification label

(1)

ID-00398

ID-00321

ID-00322

ID-4

Identification

IDENTIFICATION

2. MEANING OF V.I.N.

The meaning of the V.I.N. is as follows:

]JF1ZCAB1XD160001[

The starting and ending brackets ( ] [ ) are stop marks.

3. MODEL NUMBER LABEL

The model number label indicates: the applied model, the option code, the trim code, the engine type, the

transmission type, and the exterior color code. This information is helpful when placing orders for parts.

ZC6AYB8

The engine and transmission type are as follows.
• Engine
FA20DAWB9A

Digits

Code

Meaning

Details

1 — 3

JF1

Manufacturer body area

JF1: Passenger car, FHI made

4

Z

Car line

Z: BRZ

5

C

Body type

C: COUPE

6

A

Displacement

A: 2.0 L non-turbo

7

B

Grade

B: R
C: S

8

1

Restraint

1: Manual belts, dual airbag, side airbag for seat back, curtain air-
bag for roof

9

X

Check digit

0 — 9 & X

10

D

Model year

D: 2013MY

11

1

Transmission type

1: FR 6 speed MT
2: FR 6 speed AT

12 — 17

600001

Serial number

600001 —

Digits

Code

Meaning

Details

1

Z

Series

Z: BRZ

2

C

Body type

C: COUPE

3

6

Total engine displace-
ment
Drive system

6: 2.0 L FR

4

A

Model year

A: 2013MY

5

Y

Destination

Y: U.S., Canada

6

B

Grade

B: R
E: S

7

8

Transmission, fuel feed
system

7: 6AT
8: 6MT

Digits

Code

Meaning

Details

1 and 2

FA

Engine type symbol

FA: 4 cylinder gasoline

3 and 4

20

Displacement class

20: 2.0 L

5

D

Fuel feed system

D: DOHC non-turbo

6

A

Emission regulations

A: U.S. (Tier2/LEV)

7

W

Intake/exhaust system

W: Intake AVCS, exhaust AVCS

8

B

Mounted transmission

B: 6MT
U: 6AT

9 and 10

9A

Detailed specifications

Used when ordering parts. For details, refer to the parts catalog.

ID-5

Identification

IDENTIFICATION

• Transmission
1. MT

81 (MT ID label)

TL701VD90A

2. AT

TX6A8GD90A

• Rear differential

• Option code
NJ

1-digit number

2-digit number

Digits

Code

Meaning

Details

1 — 2

81

MT model classification

81: TL701VD90A

Digits

Code

Meaning

Details

1

T

Transmission

T: Transmission

2

L

Transmission system

L: FR (MT)

3 and 4

70

Distance between gear
center

70: Between main shaft and drive pinion

5

1

Classification

1: 6MT

6

V

Transmission specifica-
tions

V: Single range 6MT

7

D

Mounted engine

D: 2.0 L DOHC

8 — 10

90A

Detailed specifications

Used when ordering parts. For details, refer to the parts catalog.

Digits

Code

Meaning

Details

1

T

Transmission

T: Transmission

2

X

Transmission system

X: FR

3 and 4

6A

Classification

6A: 6AT

5

8

Classification

8: Small type

6

G

Transmission specifica-
tions

G: With ATF cooler (with warmer feature)

7

D

Mounted engine

D: 2.0 L non-turbo DOHC

8 — 10

90A

Detailed specifications

Used when ordering parts. For details, refer to the parts catalog.

Code

Reduction gear ratio

LSD

Y38

4.100

Torsen



N

A package
LSD
Leather package



G

J

W

Spare tire
HID light
Leather seat





17-inch summer tire



Manual A/C



Auto A/C





ID-6

Identification

IDENTIFICATION
